2012 Peugeot Boxer Betriebsanleitung (in German)

Belüften
55
3
ERGONOMIE
und
KOMFOR
T

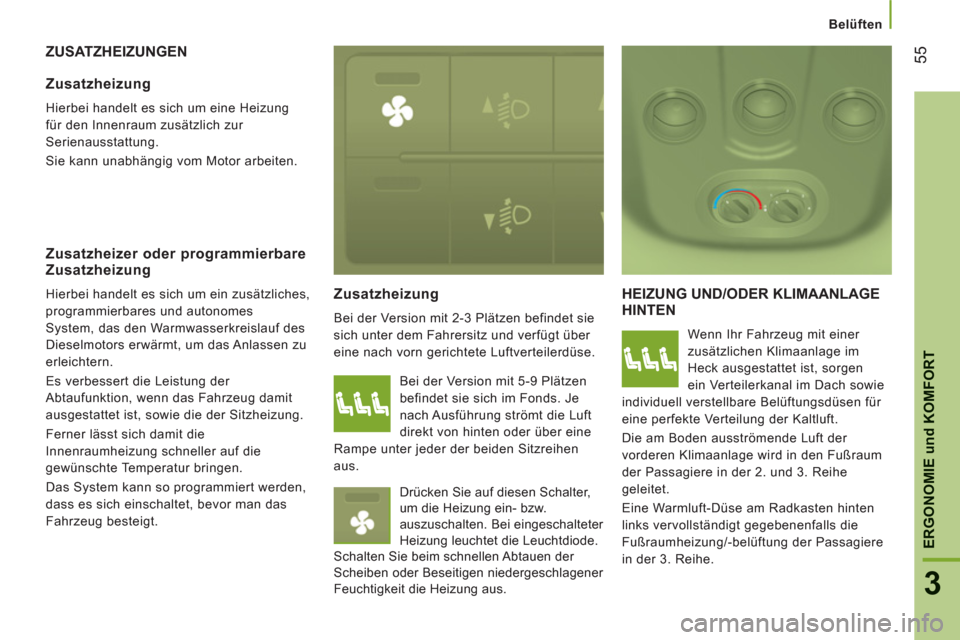

ZUSATZHEIZUNGEN

Zusatzheizung

Bei der Version mit 2-3 Plätzen befindet sie
sich unter dem Fahrersitz und verfügt über
eine nach vorn gerichtete Luftverteilerdüse.
HEIZUNG UND/ODER KLIMAANLAGE HINTEN
Wenn Ihr Fahrzeug mit einer
zusätzlichen Klimaanlage im
Heck ausgestattet ist, sorgen
ein Verteilerkanal im Dach sowie
individuell verstellbare Belüftungsdüsen für
eine perfekte Verteilung der Kaltluft.
Die am Boden ausströmende Luft der
vorderen Klimaanlage wird in den Fußraum
der Passagiere in der 2. und 3. Reihe
geleitet.
Eine Warmluft-Düse am Radkasten hinten
links vervollständigt gegebenenfalls die
Fußraumheizung/-belüftung der Passagiere
in der 3. Reihe.
Zusatzheizung
Hierbei handelt es sich um eine Heizung
für den Innenraum zusätzlich zur
Serienausstattung.
Sie kann unabhängig vom Motor arbeiten.
Zusatzheizer oder programmierbare
Zusatzheizung
Hierbei handelt es sich um ein zusätzliches,
programmierbares und autonomes
System, das den Warmwasserkreislauf des
Dieselmotors erwärmt, um das Anlassen zu
erleichtern.
Es verbessert die Leistung der
Abtaufunktion, wenn das Fahrzeug damit
ausgestattet ist, sowie die der Sitzheizung.
Ferner lässt sich damit die
Innenraumheizung schneller auf die
gewünschte Temperatur bringen.
Das System kann so programmiert werden,
dass es sich einschaltet, bevor man das
Fahrzeug besteigt. Bei der Version mit 5-9 Plätzen
befindet sie sich im Fonds. Je
nach Ausführung strömt die Luft
direkt von hinten oder über eine
Rampe unter jeder der beiden Sitzreihen
aus.
Drücken Sie auf diesen Schalter,
um die Heizung ein- bzw.
auszuschalten. Bei eingeschalteter
Heizung leuchtet die Leuchtdiode.
Schalten Sie beim schnellen Abtauen der
Scheiben oder Beseitigen niedergeschlagener
Feuchtigkeit die Heizung aus.

Belüften

56

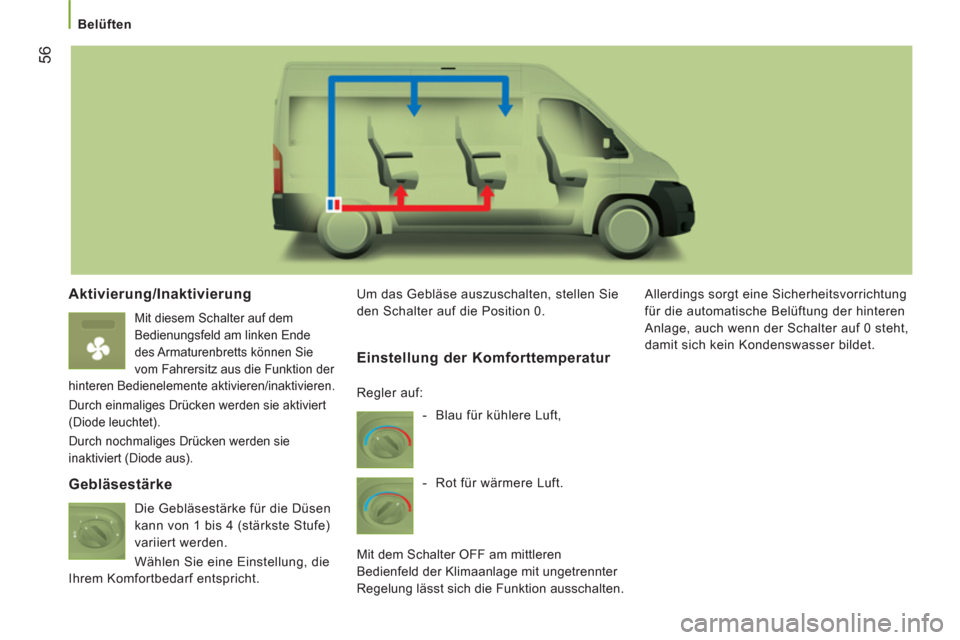

Aktivierung/Inaktivierung
Mit diesem Schalter auf dem
Bedienungsfeld am linken Ende
des Armaturenbretts können Sie
vom Fahrersitz aus die Funktion der
hinteren Bedienelemente aktivieren/inaktivieren.
Durch einmaliges Drücken werden sie aktiviert
(Diode leuchtet).
Durch nochmaliges Drücken werden sie
inaktiviert (Diode aus).

Um das Gebläse auszuschalten, stellen Sie
den Schalter auf die Position 0. Allerdings sorgt eine Sicherheitsvorrichtung
für die automatische Belüftung der hinteren
Anlage, auch wenn der Schalter auf 0 steht,
damit sich kein Kondenswasser bildet.




Gebläsestärke

Die Gebläsestärke für die Düsen
kann von 1 bis 4 (stärkste Stufe)
variiert werden.
Wählen Sie eine Einstellung, die
Ihrem Komfortbedarf entspricht.
Einstellung der Komforttemperatur


- Blau für kühlere Luft,

- Rot für wärmere Luft.
Mit dem Schalter OFF am mittleren
Bedienfeld der Klimaanlage mit ungetrennter
Regelung lässt sich die Funktion ausschalten. Regler auf:

Belüften
57
3
ERGONOMIE
und
KOMFOR
T

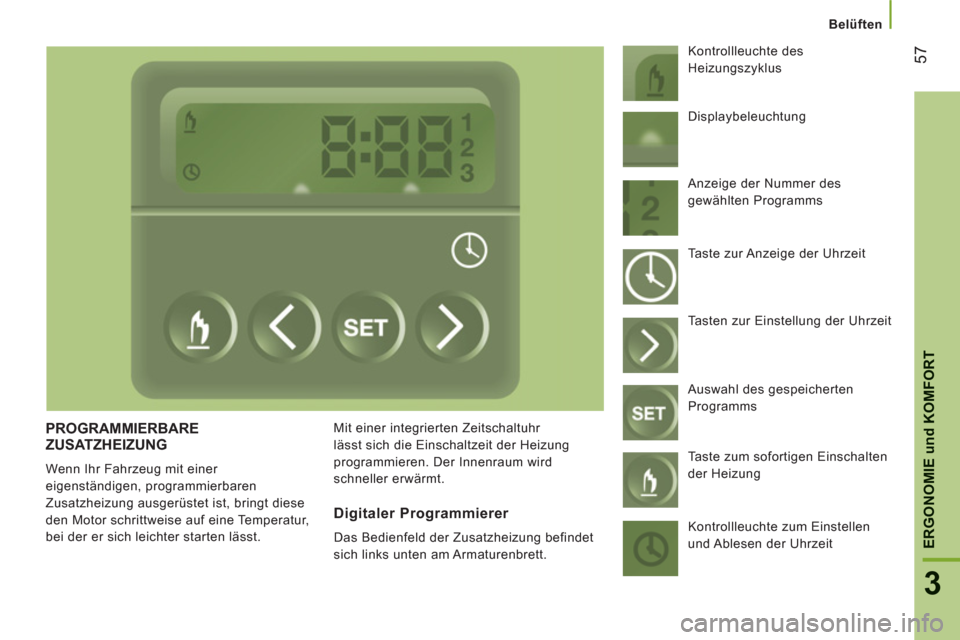

PROGRAMMIERBARE
ZUSATZHEIZUNG
Wenn Ihr Fahrzeug mit einer
eigenständigen, programmierbaren
Zusatzheizung ausgerüstet ist, bringt diese
den Motor schrittweise auf eine Temperatur,
bei der er sich leichter starten lässt. Mit einer integrierten Zeitschaltuhr
lässt sich die Einschaltzeit der Heizung
programmieren. Der Innenraum wird
schneller erwärmt. Kontrollleuchte des
Heizungszyklus
Digitaler Programmierer

Das Bedienfeld der Zusatzheizung befindet
sich links unten am Armaturenbrett. Displaybeleuchtung
Anzeige der Nummer des
gewählten Programms
Taste zur Anzeige der Uhrzeit
Tasten zur Einstellung der Uhrzeit
Auswahl des gespeicherten
Programms
Taste zum sofortigen Einschalten
der Heizung
Kontrollleuchte zum Einstellen
und Ablesen der Uhrzeit

Belüften

58

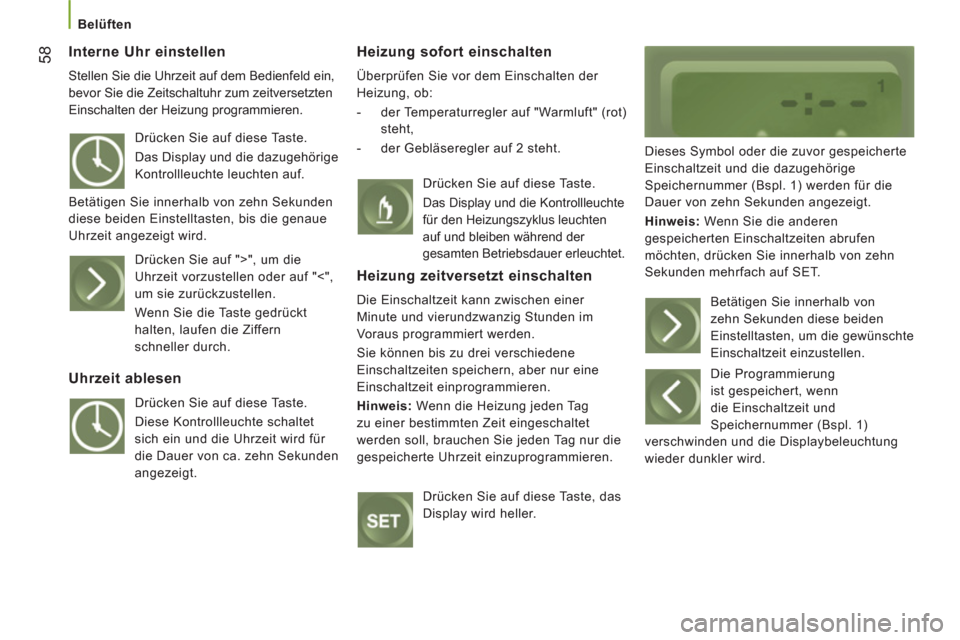

Interne Uhr einstellen

Stellen Sie die Uhrzeit auf dem Bedienfeld ein,
bevor Sie die Zeitschaltuhr zum zeitversetzten
Einschalten der Heizung programmieren.
Heizung sofort einschalten
Überprüfen Sie vor dem Einschalten der
Heizung, ob:


- der Temperaturregler auf "Warmluft" (rot)
steht,

- der Gebläseregler auf 2 steht.
Dieses Symbol oder die zuvor gespeicherte
Einschaltzeit und die dazugehörige
Speichernummer (Bspl. 1) werden für die
Dauer von zehn Sekunden angezeigt.

Hinweis:
Wenn Sie die anderen
gespeicherten Einschaltzeiten abrufen
möchten, drücken Sie innerhalb von zehn
Sekunden mehrfach auf SET. Drücken Sie auf diese Taste.
Das Display und die dazugehörige
Kontrollleuchte leuchten auf.
Betätigen Sie innerhalb von zehn Sekunden
diese beiden Einstelltasten, bis die genaue
Uhrzeit angezeigt wird.
Drücken Sie auf ">", um die
Uhrzeit vorzustellen oder auf "<",
um sie zurückzustellen.
Wenn Sie die Taste gedrückt
halten, laufen die Ziffern
schneller durch.


Uhrzeit ablesen

Drücken Sie auf diese Taste.
Diese Kontrollleuchte schaltet
sich ein und die Uhrzeit wird für
die Dauer von ca. zehn Sekunden
angezeigt. Drücken Sie auf diese Taste.

Das Display und die Kontrollleuchte
für den Heizungszyklus leuchten
auf und bleiben während der
gesamten Betriebsdauer erleuchtet.
Heizung zeitversetzt einschalten

Die Einschaltzeit kann zwischen einer
Minute und vierundzwanzig Stunden im
Voraus programmiert werden.
Sie können bis zu drei verschiedene
Einschaltzeiten speichern, aber nur eine
Einschaltzeit einprogrammieren.

Hinweis:
Wenn die Heizung jeden Tag
zu einer bestimmten Zeit eingeschaltet
werden soll, brauchen Sie jeden Tag nur die
gespeicherte Uhrzeit einzuprogrammieren.
Drücken Sie auf diese Taste, das
Display wird heller. Betätigen Sie innerhalb von
zehn Sekunden diese beiden
Einstelltasten, um die gewünschte
Einschaltzeit einzustellen.
Die Programmierung
ist gespeichert, wenn
die Einschaltzeit und
Speichernummer (Bspl. 1)
verschwinden und die Displaybeleuchtung
wieder dunkler wird.

Belüften
59
3
ERGONOMIE
und
KOMFOR
T

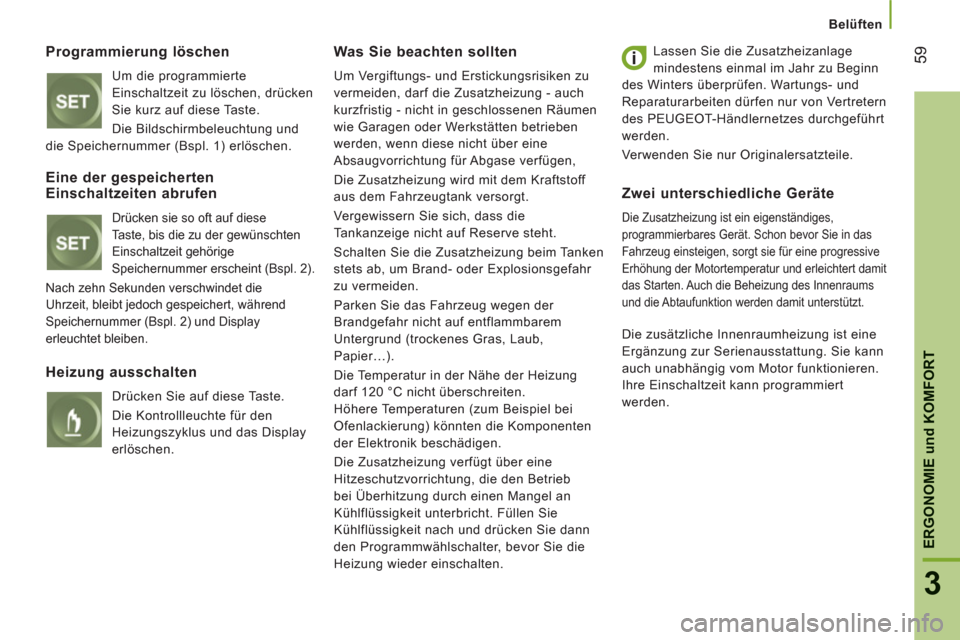

Programmierung löschen
Um die programmierte
Einschaltzeit zu löschen, drücken
Sie kurz auf diese Taste.
Die Bildschirmbeleuchtung und
die Speichernummer (Bspl. 1) erlöschen.


Was Sie beachten sollten

Um Vergiftungs- und Erstickungsrisiken zu
vermeiden, darf die Zusatzheizung - auch
kurzfristig - nicht in geschlossenen Räumen
wie Garagen oder Werkstätten betrieben
werden, wenn diese nicht über eine
Absaugvorrichtung für Abgase verfügen,
Die Zusatzheizung wird mit dem Kraftstoff
aus dem Fahrzeugtank versorgt.
Vergewissern Sie sich, dass die
Tankanzeige nicht auf Reserve steht.
Schalten Sie die Zusatzheizung beim Tanken
stets ab, um Brand- oder Explosionsgefahr
zu vermeiden.
Parken Sie das Fahrzeug wegen der
Brandgefahr nicht auf entflammbarem
Untergrund (trockenes Gras, Laub,
Papier…).
Die Temperatur in der Nähe der Heizung
darf 120 °C nicht überschreiten.
Höhere Temperaturen (zum Beispiel bei
Ofenlackierung) könnten die Komponenten
der Elektronik beschädigen.
Die Zusatzheizung verfügt über eine
Hitzeschutzvorrichtung, die den Betrieb
bei Überhitzung durch einen Mangel an
Kühlflüssigkeit unterbricht. Füllen Sie
Kühlflüssigkeit nach und drücken Sie dann
den Programmwählschalter, bevor Sie die
Heizung wieder einschalten. Lassen Sie die Zusatzheizanlage
mindestens einmal im Jahr zu Beginn
des Winters überprüfen. Wartungs- und
Reparaturarbeiten dürfen nur von Vertretern
des PEUGEOT-Händlernetzes durchgeführt
werden.
Verwenden Sie nur Originalersatzteile.


Eine der gespeichertenEinschaltzeiten abrufen

Drücken sie so oft auf diese
Taste, bis die zu der gewünschten
Einschaltzeit gehörige
Speichernummer erscheint (Bspl. 2).
Nach zehn Sekunden verschwindet die
Uhrzeit, bleibt jedoch gespeichert, während
Speichernummer (Bspl. 2) und Display
erleuchtet bleiben.
Heizung ausschalten

Drücken Sie auf diese Taste.
Die Kontrollleuchte für den
Heizungszyklus und das Display
erlöschen.
Zwei unterschiedliche Geräte

Die Zusatzheizung ist ein eigenständiges,
programmierbares Gerät. Schon bevor Sie in das
Fahrzeug einsteigen, sorgt sie für eine progressive
Erhöhung der Motortemperatur und erleichtert damit
das Starten. Auch die Beheizung des Innenraums
und die Abtaufunktion werden damit unterstützt.
Die zusätzliche Innenraumheizung ist eine
Ergänzung zur Serienausstattung. Sie kann
auch unabhängig vom Motor funktionieren.
Ihre Einschaltzeit kann programmiert
werden.

Sitze
60

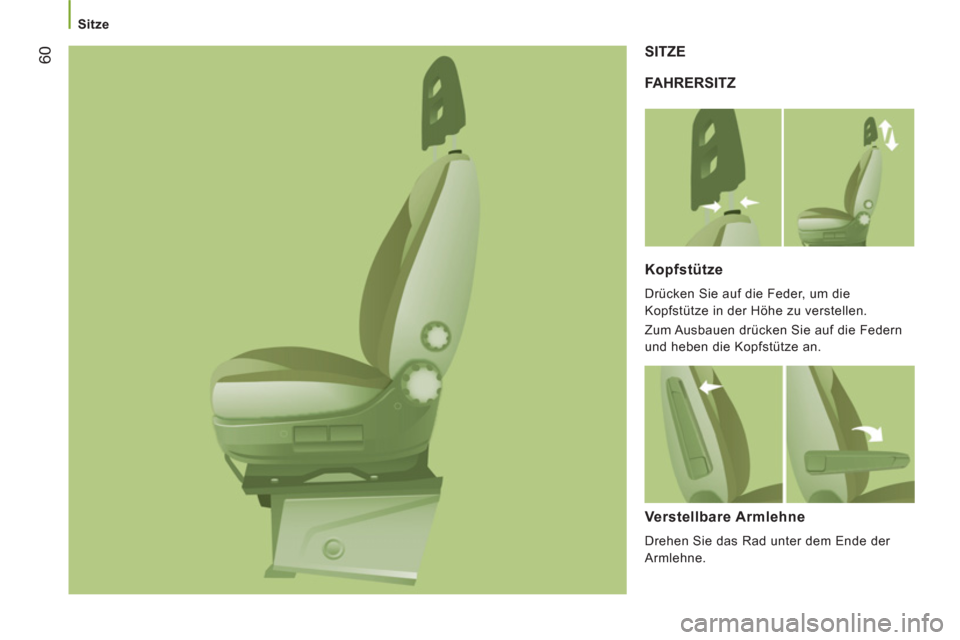

FAHRERSITZ SITZE

Ko
pfstütze

Drücken Sie auf die Feder, um die
Kopfstütze in der Höhe zu verstellen.
Zum Ausbauen drücken Sie auf die Federn
und heben die Kopfstütze an.

Verstellbare Armlehne

Drehen Sie das Rad unter dem Ende der
Armlehne.

Sitze
61
3
ERGONOMIE
und
KOMFOR
T

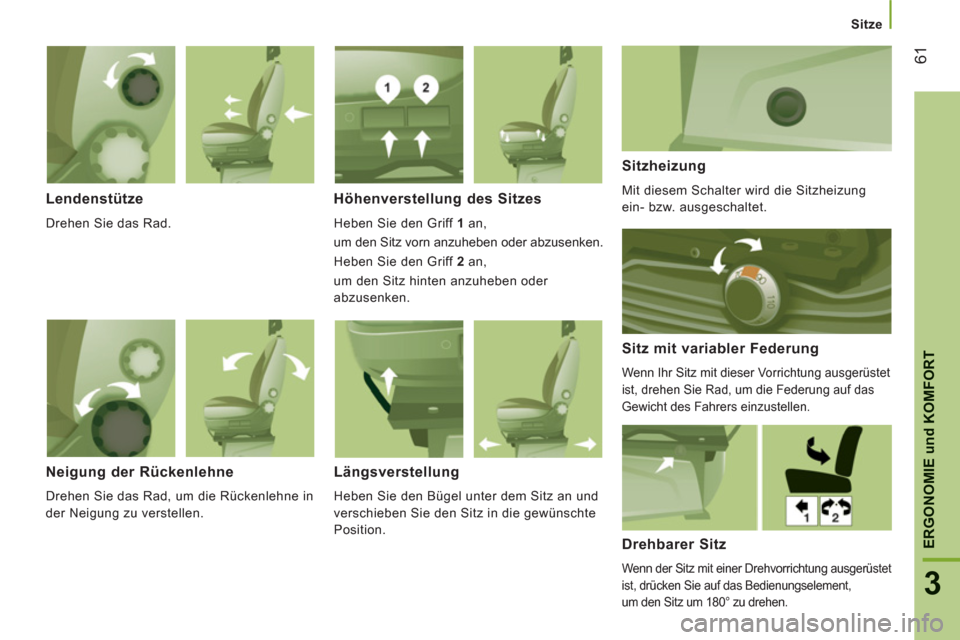

Lendenstütze
Drehen Sie das Rad.


Höhenverstellung des Sitzes

Heben Sie den Griff 1
an,
um den Sitz vorn anzuheben oder abzusenken.
Heben Sie den Griff 2
an,
um den Sitz hinten anzuheben oder
abzusenken.
Sitzheizung

Mit diesem Schalter wird die Sitzheizung
ein- bzw. ausgeschaltet.
Sitz mit variabler Federung

Wenn Ihr Sitz mit dieser Vorrichtung ausgerüstet
ist, drehen Sie Rad, um die Federung auf das
Gewicht des Fahrers einzustellen.
Neigung der Rückenlehne

Drehen Sie das Rad, um die Rückenlehne in
der Neigung zu verstellen.


Längsverstellung

Heben Sie den Bügel unter dem Sitz an und
verschieben Sie den Sitz in die gewünschte
Position.
Drehbarer Sitz

Wenn der Sitz mit einer Drehvorrichtung ausgerüstet
ist, drücken Sie auf das Bedienungselement,
um den Sitz um 180° zu drehen.

Sitze
62

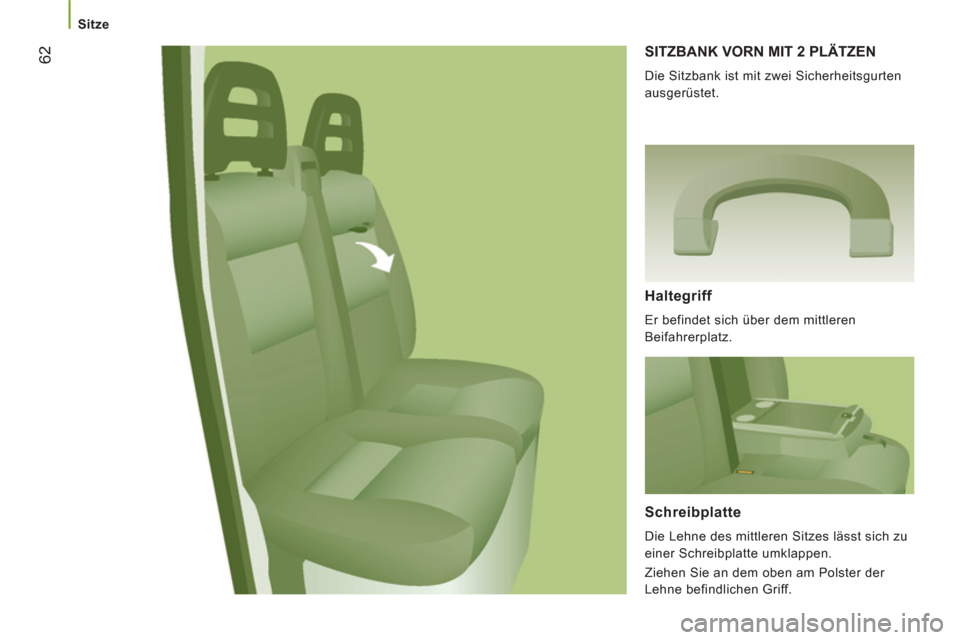

SITZBANK VORN MIT 2 PLÄTZEN

Die Sitzbank ist mit zwei Sicherheitsgurten
ausgerüstet.

Haltegriff

Er befindet sich über dem mittleren
Beifahrerplatz.


Schreibplatte

Die Lehne des mittleren Sitzes lässt sich zu
einer Schreibplatte umklappen.
Ziehen Sie an dem oben am Polster der
Lehne befindlichen Griff.
