2012 Peugeot 508 RXH Manuale del proprietario (in Italian)

8
183
Informazioni pratiche

Se entro cinque-sette minuti circa,non viene raggiunta la pressionenecessaria, significa che il pneumaticonon è riparabile ; consultare la retePEUGEOT o un riparatore qualificato per la riparazione del veicolo.


)Avviare il compressore portando
l'interruttore B
in posizione "I"
fino aquando la pressione del pneumaticoraggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegareil tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).

)
Rimuovere il kit e riavvitare il tappo del
tubo bianco.
Prestare attenzione a non sporcare il
veicolo con tracce di liquido. Conser vare il
kit a por tata di mano. ) Guidare immediatamente per circacinque chilometri, a velocità moderata (tra 20 e 60 km/h) per riempire il foro. )
Fermarsi per verificare la riparazione e la pressione con il kit.

184
Informazioni pratiche

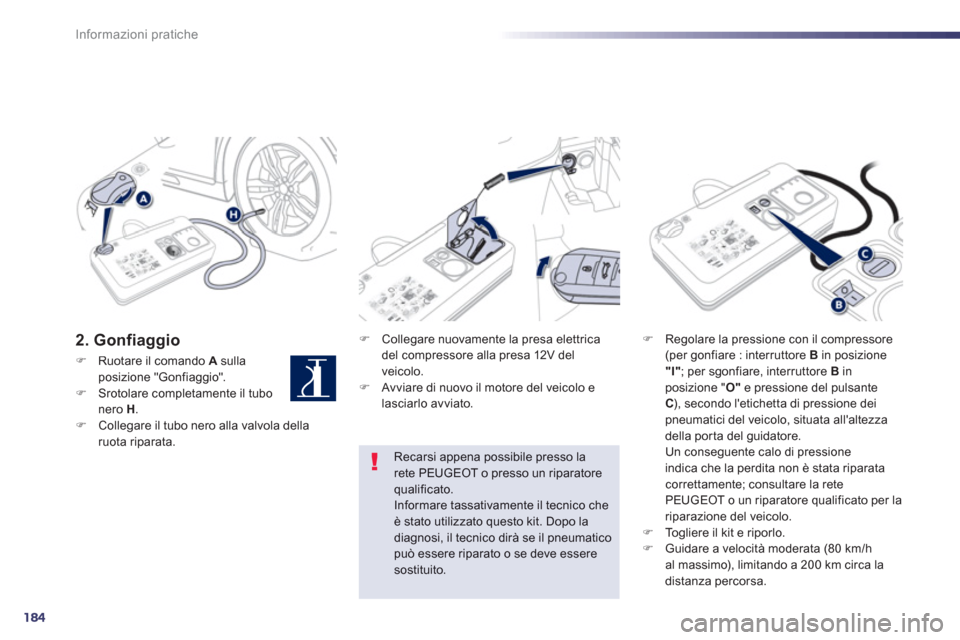

2. Gonfiaggio )
Collegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo. ) Av viare di nuovo il motore del veicolo elasciarlo avviato.
)Regolare la pressione con il compressore(per gonfiare : interruttore Bin posizione"I"
; per sgonfiare, interruttore Bin posizione "O"e pressione del pulsante C), secondo l'etichetta di pressione deipneumatici del veicolo, situata all'altezza della por ta del guidatore.
Un conseguente calo di pressione
indica che la perdita non è stata riparatacorrettamente; consultare la rete
PEUGEOT o un riparatore qualificato per lariparazione del veicolo.)Togliere il kit e riporlo.
)Guidare a velocità moderata (80 km/h al massimo), limitando a 200 km circa la distanza percorsa.
Recarsi appena possibile presso larete PEUGEOT o presso un riparatorequalificato.Informare tassativamente il tecnico cheè stato utilizzato questo kit. Dopo la
diagnosi, il tecnico dirà se il pneumaticopuò essere riparato o se deve esseresostituito.
)Ruotare il comando Asulla posizione "Gonfiaggio". )Srotolare completamente il tubonero H.)Collegare il tubo nero alla valvola della
ruota riparata.

8
185
Informazioni pratiche

Rimozione della cartuccia
)Sistemare il tubo nero. )Staccare la base a gomito del tubo bianco. )Tenere il compressore ver ticalmente. )Svitare la cartuccia dal basso.



Prestare attenzione al gocciolamento del liquido.
La data limite di utilizzo del liquido è indicata sulla confezione. La confezione è monouso; una volta iniziata, deveessere sostituita.
La car tuccia di liquido è monouso ; unavolta iniziata, deve essere sostituita con una nuova.
Dopo l'utilizzo, non gettare laconfezione nella spazzatura, ma riconsegnarla alla rete PEUGEOT o adun ente specializzato nel riciclaggio.
Ricordarsi di acquistare una nuova confezione presso la rete PEUGEOT o presso un riparatore qualificato.

Controllo della pressione /
Gonfiaggio occasionale
È possibile utilizzare il compressore, senzainiettare il prodotto, per :
- controllare o gonfiare occasionalmente i pneumatici,
- gonfiare altri accessori (palloni, pneumatici
di biciclette...).
)
Ruotare il selettore A
sullaposizione "Gonfiaggio". )
Srotolare completamente il tubonero H . )
Collegare il tubo nero alla valvola dellaruota o dell'accessorio.Se necessario, montare uno dei terminaliforniti con il kit.

)
Collegare la presa elettrica del compressore alla presa 12V del veicolo. )
Avviare il motore del veicolo e lasciarloavviato.)
Regolare la pressione con il compressore(per gonfiare : interruttore B
in posizione "I"
; per sgonfiare : interruttore B
inposizione "O"e pressione del tasto
C ), conformemente all'etichetta dellapressione dei pneumatici del veicolo odell'accessorio. )
Rimuovere il kit, poi riporlo.

186
Informazioni pratiche

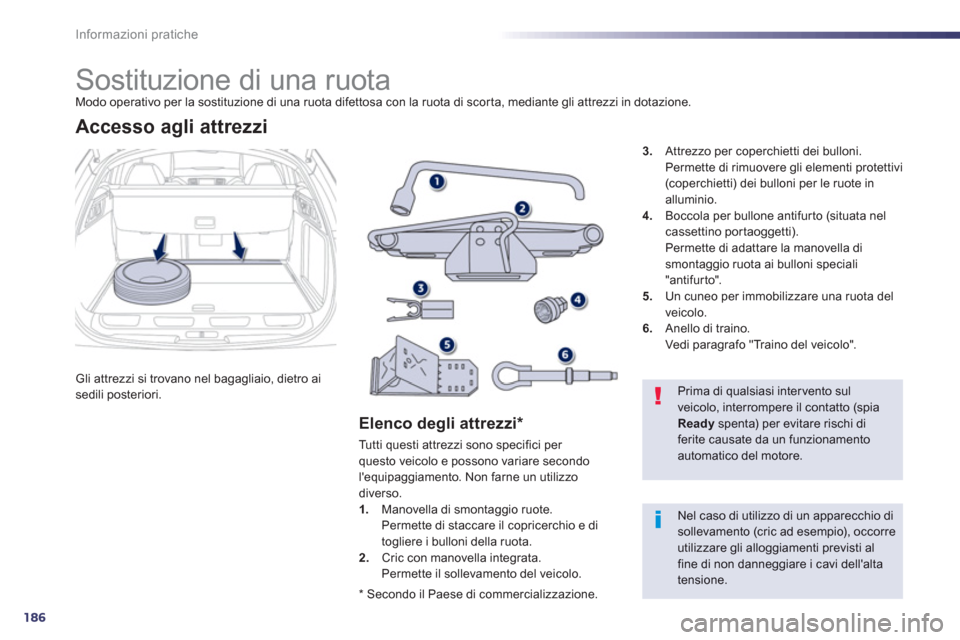

Sostituzione di una ruota Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante gli attrezzi in dotazione.
Gli attrezzi si trovano nel bagagliaio, dietro ai sedili posteriori.
Accesso agli attrezzi


Elenco degli attrezzi *




3.Attrezzo per coperchietti dei bulloni.
Permette di rimuovere gli elementi protettivi
(coperchietti) dei bulloni per le ruote inalluminio.4. Boccola per bullone antifur to (situata nel cassettino portaoggetti).
Permette di adattare la manovella di smontaggio ruota ai bulloni speciali
"antifurto".
5. Un cuneo per immobilizzare una ruota del
veicolo.
6.Anello di traino.
Vedi paragrafo "Traino del veicolo".

Prima di qualsiasi inter vento sulveicolo, interrompere il contatto (spia Readyspenta) per evitare rischi di ferite causate da un funzionamentoautomatico del motore.
Nel caso di utilizzo di un apparecchio disollevamento (cric ad esempio), occorre
utilizzare gli alloggiamenti previsti al fine di non danneggiare i cavi dell'alta tensione.
Tu t t i
questi attrezzi sono specifici per questo veicolo e possono variare secondo l'equipaggiamento. Non farne un utilizzo diverso.1.Manovella di smontaggio ruote.
Permette di staccare il copricerchio e di
togliere i bulloni della ruota. 2. Cric con manovella integrata.
Permette il sollevamento del veicolo.

*
Secondo il Paese di commercializzazione.

8
187
Informazioni pratiche

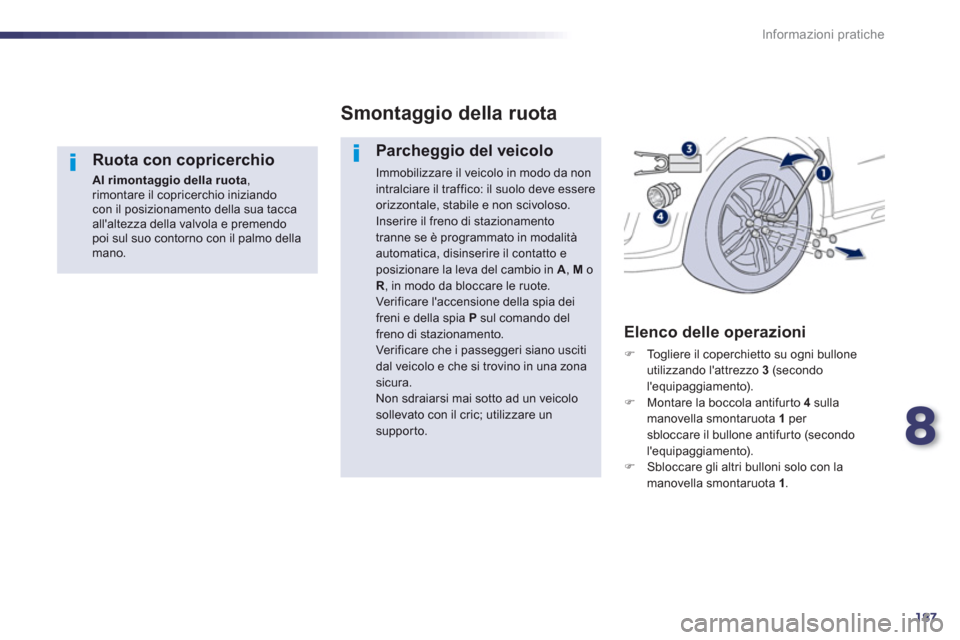

Ruota con copricerchio
Al rimontaggio della ruota
, rimontare il copricerchio iniziando con il posizionamento della sua tacca all'altezza della valvola e premendo poi sul suo contorno con il palmo dellamano.
Smontaggio della ruota
Parcheggio del veicolo
Immobilizzare il veicolo in modo da nonintralciare il traffico: il suolo deve essere orizzontale, stabile e non scivoloso.Inserire il freno di stazionamento
tranne se è programmato in modalità automatica, disinserire il contatto eposizionare la leva del cambio in A
, Mo R
, in modo da bloccare le ruote. Verificare l'accensione della spia dei freni e della spia P
sul comando del freno di stazionamento.Ver ificare che i passeggeri siano usciti dal veicolo e che si trovino in una zona sicura. Non sdraiarsi mai sotto ad un veicolo sollevato con il cric; utilizzare un supporto.


Elenco delle operazioni
)
Togliere il coperchietto su ogni bullone utilizzando l'attrezzo 3 (secondo
l'equipaggiamento). ) Montare la boccola antifurto 4 sullamanovella smontaruota 1 per sbloccare il bullone antifurto (secondo
l'equipaggiamento). ) Sbloccare gli altri bulloni solo con lamanovella smontaruota 1.

188
Informazioni pratiche
)Collocare il cric 2a contatto con glialloggiamenti anteriore A
o posteriore Bprevisti sotto il longherone (rappresentati
da un triangolo), il più vicino possibile allaruota da sostituire.

)Sollevare il veicolo, lasciando uno spazio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scor ta(non forata).)Togliere i bulloni e conser varli in un luogo pulito.
)Togliere la ruota.


)
Aprire il cric 2fino a quando la sua base èa contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare
all'allo
ggiamento Ao B utilizzato.

8
189
Informazioni pratiche

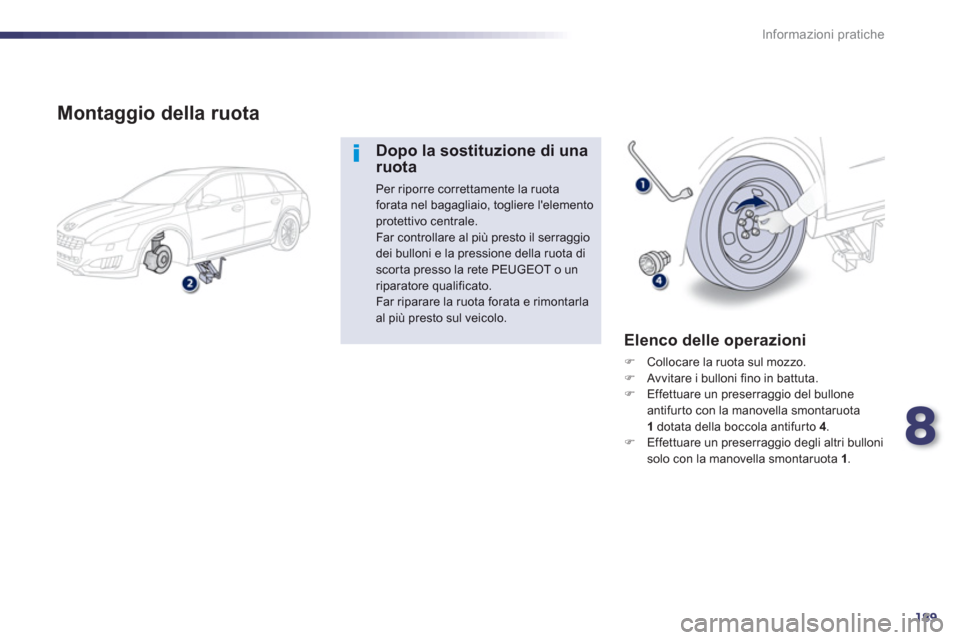

Montaggio della ruota
Dopo la sostituzione di una ruota
Per riporre correttamente la ruotaforata nel bagagliaio, togliere l'elementoprotettivo centrale.
Far controllare al più presto il serraggio dei bulloni e la pressione della ruota discor ta presso la rete PEUGEOT o unriparatore qualificato.Far riparare la ruota forata e rimontarlaal più presto sul veicolo.

Elenco delle operazioni
)
Collocare la ruota sul mozzo. )
Av vitare i bulloni fino in battuta. )
Effettuare un preserraggio del bulloneantifurto con la manovella smontaruota1dotata della boccola antifurto 4.
)
Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.

190
Informazioni pratiche

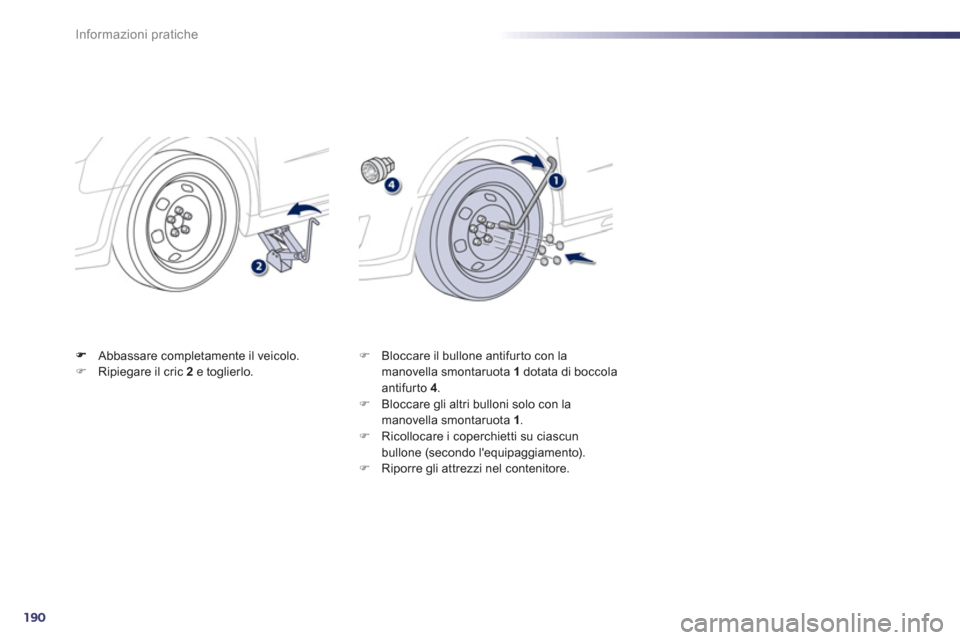

Abbassare completamente il veicolo. )Ripiegare il cric 2 e toglierlo.
)
Bloccare il bullone antifurto con lamanovella smontaruota 1dotata di boccolaantifurto 4.)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1.
) Ricollocare i coperchietti su ciascun
bullone (secondo l'equipaggiamento).) Riporre gli attrezzi nel contenitore.
