Sostituzione di una lampadina


Fari anteriori
Modello con fari allo xeno e faridirezionali
1.Indicatori di direzione (diodi
elettroluminescenti-LED).2.Fari anabbaglianti/abbagliantidirezionali (D1S-35W).3.Fari diurni/Luci di posizione (diodi
elettroluminescenti - LED).
Modello con lampade alogene
1.Fari anabbaglianti e abbaglianti(H7-55W).2.Fari abbaglianti (H7-55W).3.Fari diurni/di posizione (diodielettroluminescenti-LED).4.Indicatori di direzione (PY21-21W).
Se le lampade sono di tipo H7... (con dentini)
rispettare il loro posizionamento per garantire
la buona qualit
à dell'illuminazione.

In alcune condizioni climatiche (bassatemperatura, umidità), potrebbe formarsi un leggero strato di condensa
sulla super ficie interna del vetro deifari anteriori e dei fanali posteriori,che scompare alcuni minuti dopol’accensione degli stessi.
Prima di qualsiasi intervento sul veicolo, interrompere il contatto (spiaReady
spenta) per evitare rischi diferite causate da un funzionamentoautomatico del motore.

192
Informazioni pratiche

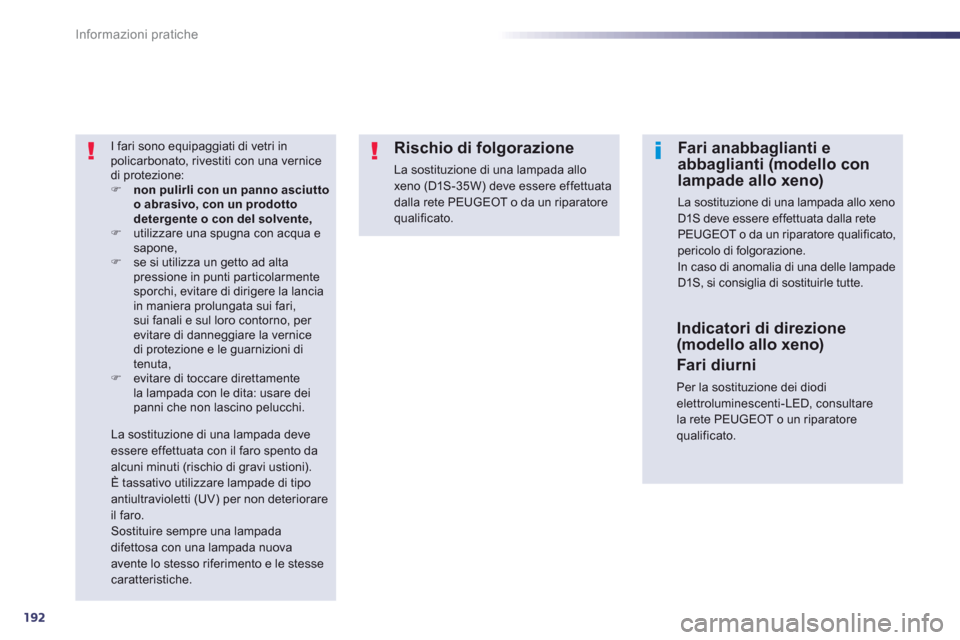

I fari sono equipaggiati di vetri inpolicarbonato, rivestiti con una vernice di protezione: ) non
pulirli con un panno asciuttoo abrasivo, con un prodotto detergente o con del solvente,)utilizzare una spugna con acqua e sapone, )se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernicedi protezione e le guarnizioni ditenuta, )evitare di toccare direttamentela lampada con le dita: usare deipanni che non lascino pelucchi.
Rischio di folgorazione
La sostituzione di una lampada allo xeno (D1S-35W) deve essere effettuata dalla rete PEUGEOT o da un riparatorequalificato.
La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni). È tassativo utilizzare lampade di tipoantiultravioletti (UV) per non deteriorareil faro. Sostituire sempre una lampada
difettosa con una lampada nuova avente lo stesso riferimento e le stessecaratteristiche.









Fari anabbaglianti eabbaglianti (modello con lampade allo xeno)
La sostituzione di una lampada allo xeno D1S deve essere effettuata dalla rete PEUGEOT o da un riparatore qualificato, pericolo di folgorazione.
In caso di anomalia di una delle lampadeD1S, si consiglia di sostituirle tutte.

Indicatori di direzione(modello allo xeno)
Fari diurni
Per la sostituzione dei diodielettroluminescenti-LED, consultare la rete PEUGEOT o un riparatore
qualificato.

8
193
Informazioni pratiche
Fari abbaglianti (modello con lampade alogene)
) Togliere il coperchio protettivo in plastica
tirando la linguetta. ) Scollegare il connettore della lampada.)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.

Fari anabbaglianti (modello con lampade alogene)
)Togliere il coperchio protettivo in plastica
tirando la linguetta.)Scollegare il connettore della lampada. )Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.

194
Informazioni pratiche
Indicatori di direzione (modello con lampade alogene)
)Sterzare completamente la ruota verso l'interno per accedere agevolmente alparaschizzi. )To g l i e r e l e d u e v i t i d i fissaggio dello sportello
di accesso, collocato nel passaruota.
)Piegare il paraschizzi.
) Ruotare di un quar to di giro il portalampada ed estrarlo. )
Scollegare il connettore del portalampada.)
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGE
OT o un riparatore qualificato.

Indicatori di direzione lateraliintegrati

Per la sostituzione di queste lampade rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

Faretti dei retrovisori
esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete
PEUGEOT o un riparatore qualificato.

8
195
Informazioni pratiche
1.Luci di stop (diodi elettroluminescenti-LED).2.Luci di retromarcia (W19W).3. Indicatori di direzione (PY21W color ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fari fendinebbia (diodi
elettroluminescenti-LED).



















Fanali posteriori
Indicatori di direzione (sui parafanghi)
)
Aprire il bagagliaio poi rimuovere lo spor tello d'accesso. )
Staccare la spugna di tenuta.)
Scollegare il connettore del fanale.)
Togliere il dado di fissaggio del fanale.
)
Estrarre con precauzione il fanale dall'esterno.)
Staccare la spugna di tenuta. )
Sganciare il portalampada.)
Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, effettuare queste operazioniin senso inverso.



Sostituzione dellelampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.

196
Informazioni pratiche
Fanali di retromarcia (sullo
sportello del bagagliaio)
)Aprire lo spor tello del bagagliaio erimuovere lo spor tellino d'accesso.)Sganciare il connettore del fanale.)Togliere il dado di fissaggio del fanale.
) Estrarre con precauzione il fanaledall'esterno. )
Togliere la spugna di tenuta.
)Ruotare di un quarto di giro il portalampada e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

8
197
Informazioni pratiche
Terza luce di stop (diodi elettroluminescenti - LED)
Consultare la rete PEUGEOT o un riparatorequalificato.

Illuminazioni della targaposteriore
)
Inserire un cacciavite sottile in uno dei foriesterni del coperchietto trasparente. )
Premere verso l'esterno per sganciarlo. )
Scollegare il connettore del fanale.)
Togliere il coperchietto trasparente.)
Estrarre la lampada tirandola e sostituirla.

198
Informazioni pratiche




















Sostituzione di un fusibile Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La
pinzetta d'estrazione è situata nel cassettinoportaoggetti.
Accesso agli attrezzi

Prima di sostituire un fusibile, occorreconoscere la causa dell'anomalia e por virimedio.)
Individuare il fusibile difettoso esaminando lo stato del suo filamento.


Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede. )
Sostituire sempre il fusibile bruciato con un fusibile di uguale intensità. )
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
par te superiore con le tabelle di seguito
riportate.

PEUGEOT declina ogni responsabilitàper le spese derivanti dalla riparazione del veicolo o per i malfunzionamentirisultanti dall'installazione di accessori ausiliari non forniti, non consigliati da PEUGEOT e non installatisecondo le prescrizioni, in par ticolarequando il consumo degli apparecchisupplementari supera 10 milliampère.



Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamentio accessori elettrici sul veicoloconsultare la rete PEUGEOT o unriparatore qualificato.
