PRAKTIČNE INFORMACIJE


Stezaljke akumulatora ne ods-
pajajte kada motor radi.
Ne punite akumulator bez od-
spajanja stezaljki.
Ako vozilo ima ručni upravljani
mjenjač sa 6 brzina, motor nikada ne
pokrećite guranjem vozila.

Akumulatori sadrže škodljive
tvari, poput sumporne kiseline i
olova. Zato se moraju odlagati u
skladu sa zakonskim odredbama i nika-
ko se ne smiju bacati u kućni otpad.

Istrošene baterije i akumulatore odnesite
u mjesto za prikupljanje takvog otpada.


Punjenje akumulatora punjačem



)
Odspojite akumulator.

)
Napunite ga pridržavajući se uputa
proizvođača punjača.

)
Pri ponovnom spajanju akumulatora,
počnite s izvodom (-).

)
Provjerite čistoću izvoda i stezaljki. Ako
su prekriveni sulfatom (bjelkaste ili ze-
lenkaste naslage), skinite ih i očistite.

Ako vozilo ne koristite dulje od
mjesec dana, preporučuje se
odspajanje akumulatora.
Prije odspajanja
Prije odspajanja akumulatora pričekajte
2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite
prozore i vrata.

Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulato-
ra, uključite kontakt i pričekajte 1 minutu
prije pokretanja motora, što je potrebno
za inicijalizaciju elektroničkih sustava.
Ako i nakon toga utvrdite neke manje
smetnje, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.

Sami morate reinicijalizirati, prema uputama
iz odgovarajućih poglavlja:



- ključ s daljinskim upravljačem,

- sjenilo staklenog panoramskog krova,

- navigacijski sustav GPS.

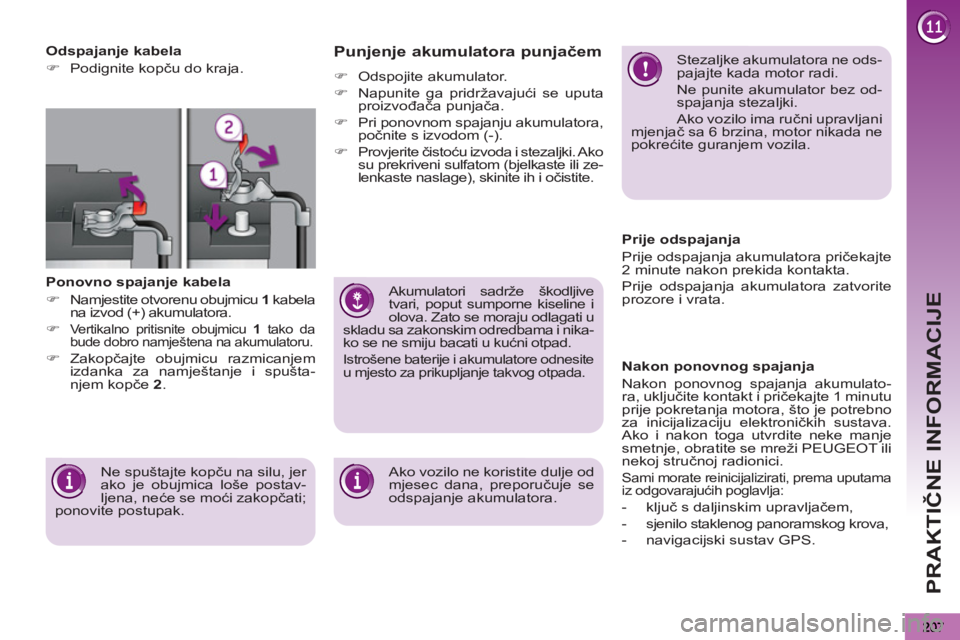

Odspajanje kabela


)
Podignite kopču do kraja.


Ponovno spajanje kabela


)
Namjestite otvorenu obujmicu 1
kabela
na izvod (+) akumulatora.

)

Vertikalno pritisnite obujmicu 1
tako da
bude dobro namještena na akumulatoru.

)
Zakopčajte obujmicu razmicanjem
izdanka za namještanje i spušta-
njem kopče 2
.
Ne spuštajte kopču na silu, jer
ako je obujmica loše postav-
ljena, neće se moći zakopčati;
ponovite postupak.

PRAKTIČNE INFORMACIJE
208

Pridržavajte se navedenog
vremena rada motora, kako bi
se osiguralo ispravno punjenje
akumulatora.
Postupak pokretanja motora radi pu-
njenja akumulatora ne koristite često
i stalno.
Motor se ne može pokrenuti ako je
akumulator ispražnjen (vidi točku
"Akumulator"). Ako je u tom trenutku u tijeku
telefonski razgovor:


-
moći ćete ga nastaviti još 5 minuta s
kompletom za telefoniranje bez ruku,
uz WIP Sound ili WIP Nav
,

- moći ćete ga završiti, uz uređaj
WIP Com 3D.



Prestanak štedljivog načina rada

Isključene funkcije automatski se ponovo
uključuju nakon narednog pokretanja motora.

Ako te funkcije odmah želite ponovo ko-
ristiti, pokrenite motor i ostavite ga da
radi barem pet minuta.
ZAMJENA METLICE BRISAČA

Skidanje



)
Podignite polugu brisača.

)
Otkvačite metlicu i skinite je.



Postavljanje



)
Postavite odgovarajuću novu metlicu
i zakvačite je.

)
Oprezno spustite polugu brisača.



Prije skidanja metlice brisača
vjetrobrana


)
U roku od jedne minute nakon prekida
kontakta pomaknite sklopku brisača
kako bi se oni postavili u sredinu vjetro-
brana.



Nakon postavljanja metlice
brisača vjetrobrana



)
Uključite kontakt.

)
Ponovo pomaknite sklopku brisača
kako bi se metlice vratile u osnovni
položaj.

SUSTAV RASTEREĆENJA

Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privreme-
no isključuje pojedine funkcije, poput
klima uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.
ŠTEDLJIV NAČIN RADA

Sustav nadzire vrijeme korištenja određe-
nih funkcija, kako bi se održala dovoljna
napunjenost akumulatora.
Nakon gašenja motora, neke funkcije,
poput audio sustava i telematike, brisa-
ča, kratkog svjetla, stropnih svjetala...,
mogu se koristiti još u ukupnom trajanju
od trideset minuta.
To vrijeme može biti i bitno kraće ako je
akumulator slabo napunjen.

Uključivanje štedljivog načina
rada
Nakon isteka tog vremena, na ekranu se
prikazuje poruka o prelasku na štedljiv na-
čin rada, a aktivne funkcije se isključuju.

PRAKTIČNE INFORMACIJE
209

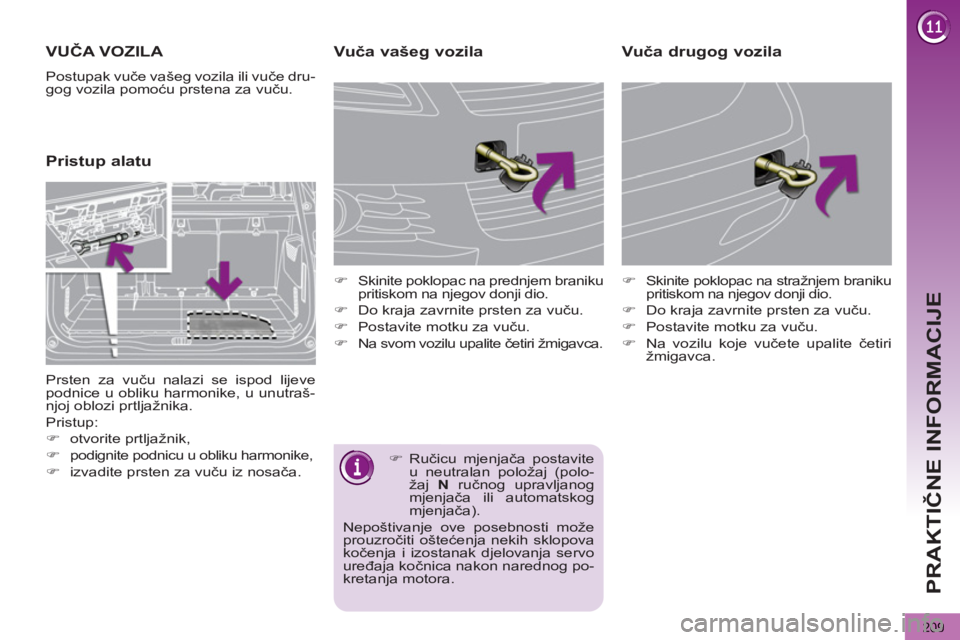

VUČA VOZILA

Postupak vuče vašeg vozila ili vuče dru-
gog vozila pomoću prstena za vuču.






Pristup alatu
Vuča vašeg vozila



)
Skinite poklopac na prednjem braniku
pritiskom na njegov donji dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Na svom vozilu upalite četiri žmigavca.

)
Skinite poklopac na stražnjem braniku
pritiskom na njegov donji dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Na vozilu koje vučete upalite četiri
žmigavca.



Vuča drugog vozila

Prsten za vuču nalazi se ispod lijeve
podnice u obliku harmonike, u unutraš-
njoj oblozi prtljažnika.
Pristup:
)

otvorite prtljažnik,
)
podignite podnicu u obliku harmonike,
)
izvadite prsten za vuču iz nosača.

)
Ručicu mjenjača postavite
u neutralan položaj (polo-
žaj N
ručnog upravljanog
mjenjača ili automatskog
mjenjača).
Nepoštivanje ove posebnosti može
prouzročiti oštećenja nekih sklopova
kočenja i izostanak djelovanja servo
uređaja kočnica nakon narednog po-
kretanja motora.

PRAKTIČNE INFORMACIJE
210

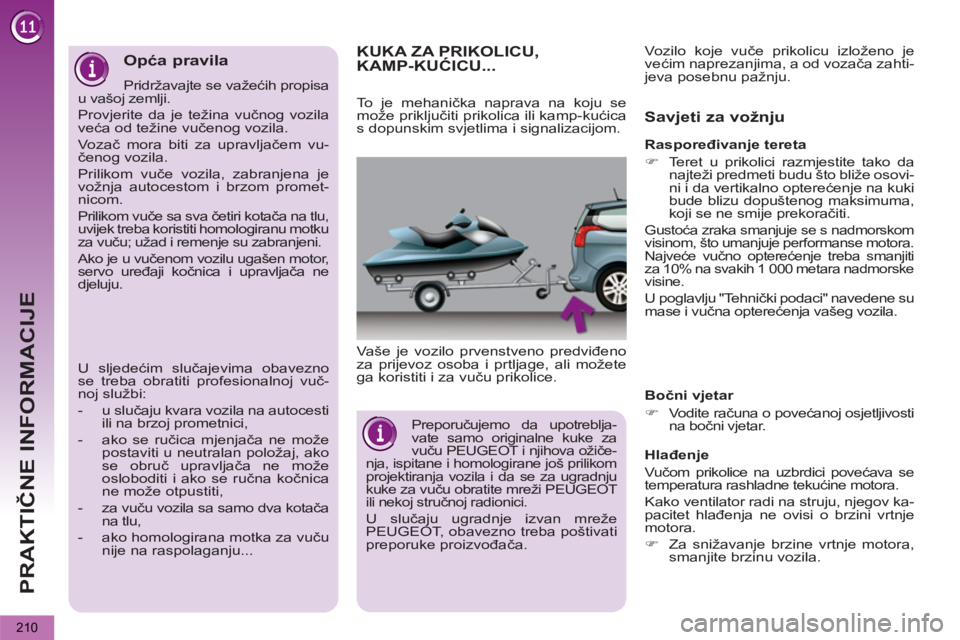

KUKA ZA PRIKOLICU,KAMP-KUĆICU...

Vaše je vozilo prvenstveno predviđeno
za prijevoz osoba i prtljage, ali možete
ga koristiti i za vuču prikolice.


Savjeti za vožnju


Bočni vjetar


)
Vodite računa o povećanoj osjetljivosti
na bočni vjetar.


Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov ka-
pacitet hlađenja ne ovisi o brzini vrtnje
motora.


)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
To je mehanička naprava na koju se
može priključiti prikolica ili kamp-kućica
s dopunskim svjetlima i signalizacijom.

Raspoređivanje tereta


)
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže osovi-
ni i da vertikalno opterećenje na kuki
bude blizu dopuštenog maksimuma,
koji se ne smije prekoračiti.

Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse motora.
Najveće vučno opterećenje treba smanjiti
za 10% na svakih 1 000 metara nadmorske
visine.
U poglavlju "Tehnički podaci" navedene su
mase i vučna opterećenja vašeg vozila. Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača zahti-
jeva posebnu pažnju.

Preporučujemo da upotreblja-
vate samo originalne kuke za
vuču PEUGEOT i njihova ožiče-
nja, ispitane i homologirane još prilikom
projektiranja vozila i da se za ugradnju
kuke za vuču obratite mreži PEUGEOT
ili nekoj stručnoj radionici.

U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.


Opća pravila

Pridržavajte se važećih propisa
u vašoj zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena je
vožnja autocestom i brzom promet-
nicom.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba koristiti homologiranu motku
za vuču; užad i remenje su zabranjeni.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno
se treba obratiti profesionalnoj vuč-
noj službi:


- u slučaju kvara vozila na autocesti
ili na brzoj prometnici,

- ako se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica
ne može otpustiti,

- za vuču vozila sa samo dva kotača
na tlu,

- ako homologirana motka za vuču
nije na raspolaganju...

PRAKTIČNE INFORMACIJE
211

Najveće dopušteno vučno opterećenje
na dužim uzbrdicama ovisi o nagibu i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.

Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, po-
sebno na dužim nizbrdicama, preporu-
čuje se kočenje motorom.

Gume


)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporuče-
nih vrijednosti.


Svjetla


)
Provjerite električnu signalizaciju na
prikolici.
Ako upotrebljavate originalnu
kuku za vuču PEUGEOT, po-
moć pri parkiranju na stražnjoj
strani automatski se isključuje.


)
Ako se upali žaruljica upo-
zorenja i žaruljica STOP
,
što prije zaustavite vozilo i
ugasite motor.

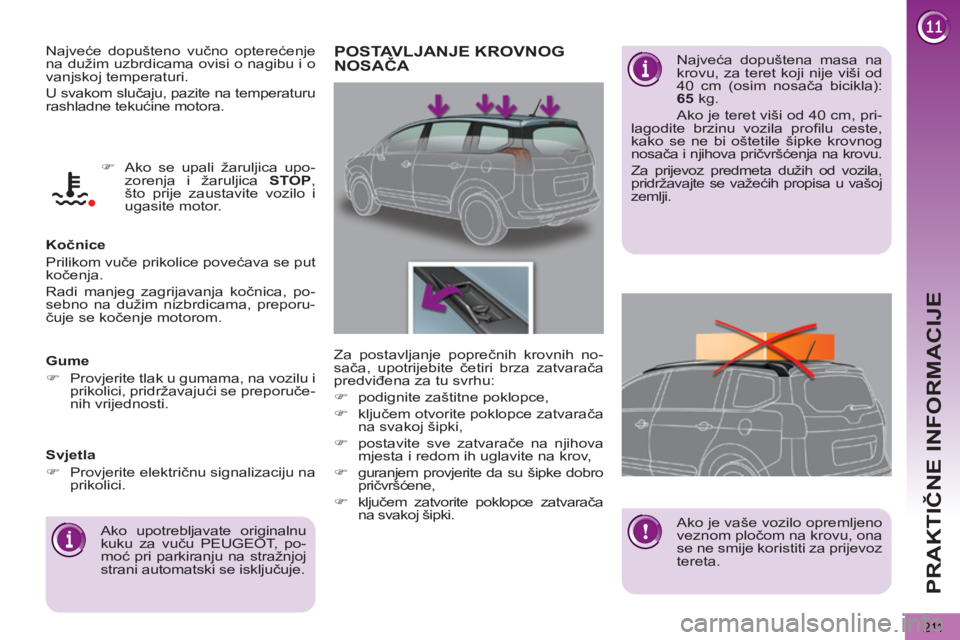

POSTAVLJANJE KROVNOG
NOSAČA

Najveća dopuštena masa na
krovu, za teret koji nije viši od
40 cm (osim nosača bicikla):
65
kg.
Ako je teret viši od 40 cm, pri-
lagodite brzinu vozila profi lu ceste,
kako se ne bi oštetile šipke krovnog
nosača i njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.


Za postavljanje poprečnih krovnih no-
sača, upotrijebite četiri brza zatvarača
predviđena za tu svrhu:


)
podignite zaštitne poklopce,

)
ključem otvorite poklopce zatvarača
na svakoj šipki,

)
postavite sve zatvarače na njihova
mjesta i redom ih uglavite na krov,

)
guranjem provjerite da su šipke dobro
pričvršćene,

)
ključem zatvorite poklopce zatvarača
na svakoj šipki.

Ako je vaše vozilo opremljeno
veznom pločom na krovu, ona
se ne smije koristiti za prijevoz
tereta.

PRAKTIČNE INFORMACIJE
212


Skidanje

Ne zaboravite skinuti štitnik za
snijeg:


- kad je vanjska temperatura
viša od 10°C,

- u slučaju vuče,

- ako namjeravate voziti brže od
120 km/h.
Ovisno o izvedbi, kopče su usmjerene
ili udesno ili ulijevo.


)
Provucite prste kroz gornji dio rešetke.

)
Sa stražnje strane gurnite kopče u
suprotnom smjeru i povucite štitnik
prema sebi.

)
Prvo skinite gornji štitnik 1
, središnji
štitnik 2
zatim donji štitnik 3
.

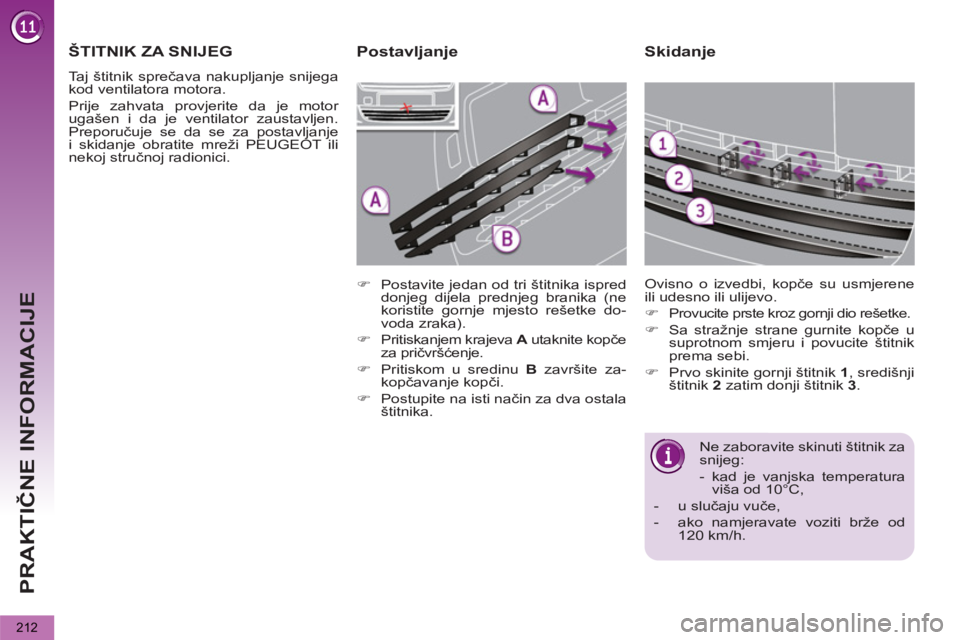

ŠTITNIK ZA SNIJEG

Taj štitnik sprečava nakupljanje snijega
kod ventilatora motora.
Prije zahvata provjerite da je motor
ugašen i da je ventilator zaustavljen.
Preporučuje se da se za postavljanje
i skidanje obratite mreži PEUGEOT ili
nekoj stručnoj radionici.


)
Postavite jedan od tri štitnika ispred
donjeg dijela prednjeg branika (ne
koristite gornje mjesto rešetke do-
voda zraka).

)
Pritiskanjem krajeva A
utaknite kopče
za pričvršćenje.

)
Pritiskom u sredinu B
završite za-
kopčavanje kopči.

)
Postupite na isti način za dva ostala
štitnika.



Postavljanje

PRAKTIČNE INFORMACIJE
213


"Multimedija":

autoradio, pojačalo, navigacija, komplet
za telefoniranje bez ruku, CD izmjenjivač,
zvučnici, DVD uređaj, USB Box, pomoć pri
parkiranju na prednjoj i stražnjoj strani, do-
datne bežične slušalice Bluetooth, punjač
za audio slušalice Bluetooth...

Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom, mo-
žete se obratiti mreži PEUGEOT gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).




"Zaštita":

dodatni tepisi * , kadica za prtljažnik,
mreža za prtljagu, vješalica koja se pri-
čvršćuje na naslon za glavu, pragovi
vrata od inoksa ili karbona...

* Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:


- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.

DODATNA OPREMA

Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.


"Sigurnost":

protuprovalni alarm, graviranje stakala, vijci
kotača sa zaštitom od krađe, komplet prve
pomoći, alkotester, sigurnosni trokut, refl ekti-
rajući sigurnosni prsluk, sustav pronalaženja
ukradenog vozila, zaštitna rešetka za pse,
lanci za snijeg...


"Design":

navlake za sjedala prilagođene bočnim zrač-
nim jastucima, kugla ručice mjenjača obložena
kožom, prednja svjetla za maglu, defl ektori na
vratima, spojler, stilizirane zavjesice, aluminij-
ski naplatci, ukrasni poklopci kotača, kromira-
na kućišta kvaka na vratima...


Ovisno o važećim zakonima
u zemlji, refl ektirajući sigurno-
sni prsluk, sigurnosni trokut,
rezervne žarulje i rezervni osigurači
mogu biti obavezna oprema vozila.
Ako u svoje vozilo ugradite
neku električnu opremu ili pri-
bor bez oznake PEUGEOT,
moglo bi doći do kvara u elektronič-
kom sustavu vozila i do prekomjerne
potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obratite
predstavniku marke PEUGEOT koji
će vam prikazati naš katalog opreme
i pribora.








"Rješenja za prijevoz":

Za slobodno vrijeme: krovni nosač,
nosač bicikala na kuki za vuču, nosač
bicikala na krovu, nosač skija, krovni
sanduk, povišenja i dječje sjedalice,
bočne zavjese, pretinac ispod stražnje
police...
Kuka za vuču obavezno mora biti ugra-
đena u mreži PEUGEOT.

U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje či-
šćenje i održavanje, rezervne tekućine
(tekućinu za pranje stakla...) i razne
uloške (uložak za pribor za privremeni
popravak gume...).

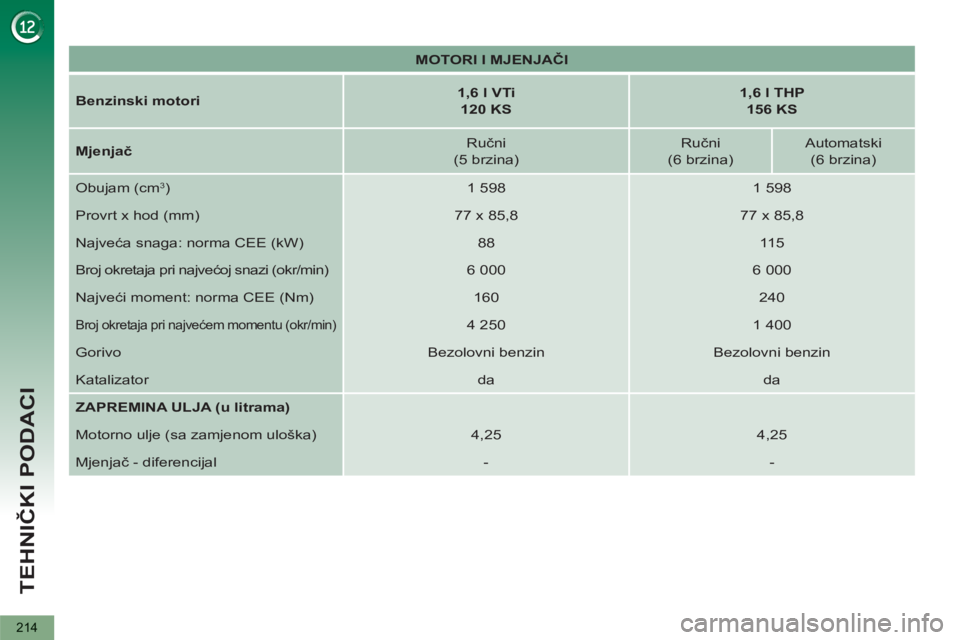

TEHNIČKI PODACI
214



MOTORI I MJENJAČI



Benzinski motori


1,6 l VTi

120 KS



1,6 l THP
156 KS



Mjenjač

Ručni
(5 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Obujam (cm
3)
1 598
1 598
Provrt x hod (mm)
77 x 85,8
77 x 85,8
Najveća snaga: norma CEE (kW)
88
11 5
Broj okretaja pri najvećoj snazi (okr/min)
6 000
6 000
Najveći moment: norma CEE (Nm)
160
240

Broj okretaja pri najvećem momentu (okr/min)

4 250
1 400
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
da
da

ZAPREMINA ULJA (u litrama)






Motorno ulje (sa zamjenom uloška)
4,25
4,25
Mjenjač - diferencijal
-
-
