2012 Lancia Ypsilon Instructieboek (in Dutch)

WIELOPHANGINGVersies Voor Achter
0.9 TwinAir 85 pk
Onafhankelijke wielophanging type
McPherson, met stabilisatorstangSemi-onafhankelijke wielen gekoppeld
met een torsietraverse 1.2 8V 69 pk
1.3 16V MultiJetSTUURINRICHTINGVersies Draaicirkel (m) Type
0.9 TwinAir 85 pk9.4
Tandheugelstuurinrichting met elek-
trische stuurbekrachtiging 1.2 8V 69 pk9.4
1.3 16V MultiJet9.4
239WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

WIELENVELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op het kentekenbewijs zijn tevens
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor
de rijveiligheid moeten alle wielen zijn voorzien
van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in
tubeless banden.
RUIMTEBESPAREND RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten op de
velgranden:0±1mm
Waarden van toepassing voor rijklare auto.DE BANDENMAAT LEZEN
Voorbeeld fig. 173: 185/55 R 15 82T
185
Nominale bandbreedte (S, afstand in mm
tussen de flanken)
55
Verhouding van de bandhoogte/bandbreedte
(H/S) in %
R
Radiaalband
15
Doorsnee van de velg in inches (Ø)
82
Belastingsindex (laadvermogen)
TSnelheidscategoriefig. 173
L0F0019
240WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

U
max. 200 km/h
H
max. 210 km/h
V
max. 240 km/h
Snelheidscategorie voor winterbanden
QM+S
max. 160 km/h
TM+S
max. 190 km/h
HM+S
max. 210 km/hBelastingsindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
DE VELGMAAT LEZEN
Voorbeeld fig. 173:6Jx15H26velgdoorsnee in inches (1).Jvelgschouder (deel aan de zijkanten waarop de
bandhiel rust) (2).15
nominale velgdiameter in inch (komt overeen
met de diameter van de te monteren band) (3 =
Ø).
H2
vorm en aantal "humps" (vorm van de
velgrand die de hiel van de tubeless band op
zijn plaats houdt).
241WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
SnelheidscategorieQ
max. 160 km/h
R
max. 170 km/h
Smax. 180 km/hTmax. 190 km/h

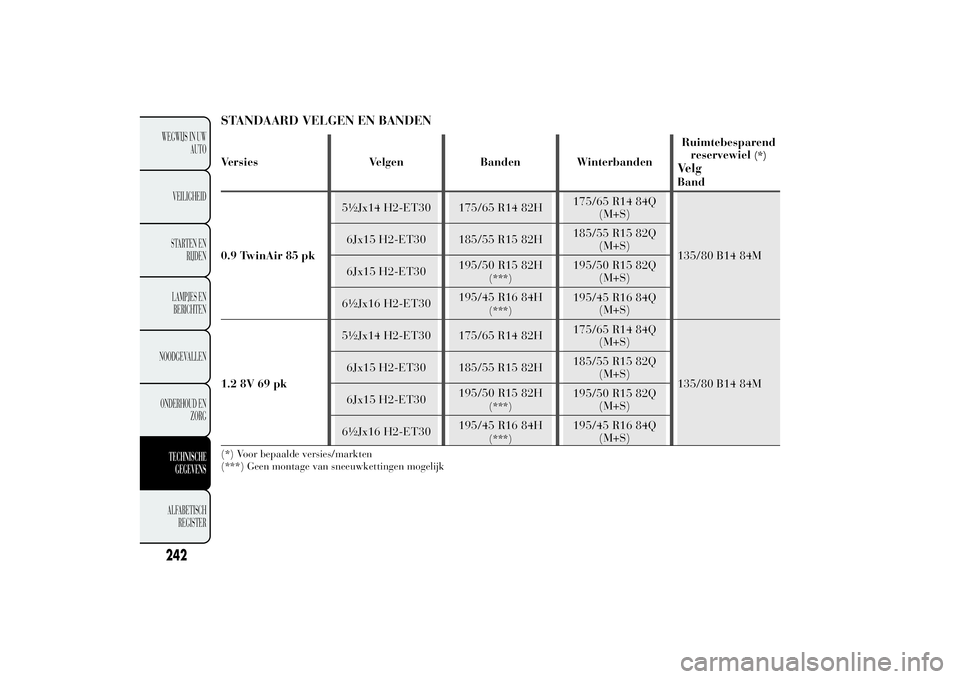

STANDAARD VELGEN EN BANDENVersies Velgen Banden WinterbandenRuimtebesparend
reservewiel
(*)
VelgBand
0.9 TwinAir 85 pk5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 pk5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
242WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

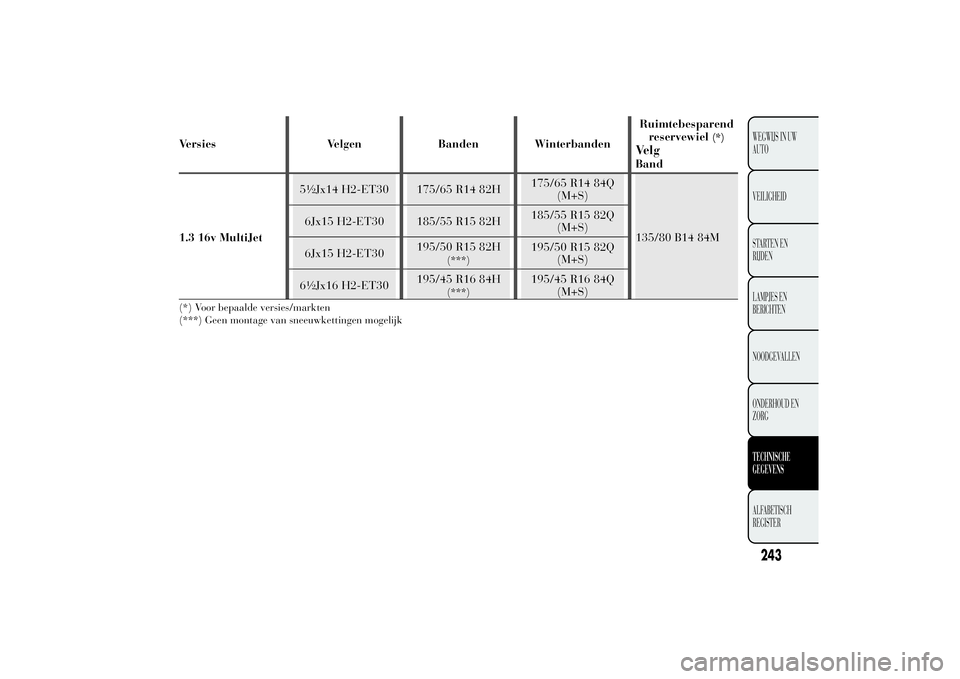

Versies Velgen Banden WinterbandenRuimtebesparend
reservewiel
(*)
VelgBand
1.3 16v MultiJet5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
243WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de bandenspanning nogmaals wanneer de banden koud zijn.BandenOnbelast/bij gemiddelde
belastingBij volle belasting
Ruimtebesparendreservewiel
(*)
Voor Achter Voor Achter
175/65 R14 82H 2.2 2.1 2.5 2.2
2.8 185/55 R15 82H 2.2 2.1 2.5 2.2
195/50 R15 82H 2.2 2.1 2.5 2.2
195/45 R16 84H 2.4 2.1 2.7 2.4
(*) Voor bepaalde versies/markten
244WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

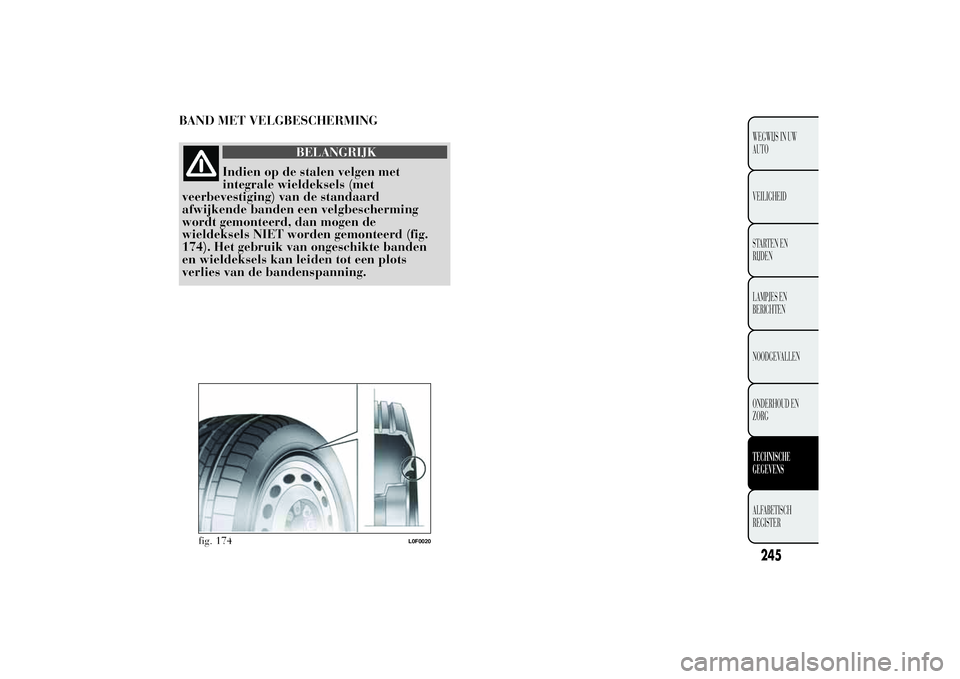

BAND MET VELGBESCHERMING
BELANGRIJK
Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) van de standaard
afwijkende banden een velgbescherming
wordt gemonteerd, dan mogen de
wieldeksels NIET worden gemonteerd (fig.
174). Het gebruik van ongeschikte banden
en wieldeksels kan leiden tot een plots
verlies van de bandenspanning.
fig. 174
L0F0020
245WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

AFMETINGENDe afmetingen zijn uitgedrukt in mm fig. 175 en hebben betrekking op een auto die met originele
banden is uitgerust. De hoogte heeft betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud (V.D.A.-norm)= 245 liter.Versies A B C D E F G H
0.9 TwinAir 85 pk3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69 pk3842 816 2390 636 1520 1414 1676 1408
1.3 MultiJet3842 816 2390 636 1520 1414 1676 1408
fig. 175
L0F0003
