2012 Lancia Voyager Manual de Empleo y Cuidado (in Spanish)

19. Luz recordatoria de cinturón
de seguridadCuando el interruptor de en-
cendido se coloca por primera
vez en posición ON/RUN, está
luz se encenderá de cuatro a ocho
segundos a modo de comprobación de
la bombilla. Durante la comprobación
de la bombilla, si el cinturón de segu-
ridad del conductor o del pasajero
delantero está desabrochado, sonará
un timbre. Después de la comproba-
ción de la bombilla o durante la con-
ducción, si el cinturón de seguridad
del conductor sigue desabrochado, se
ilumina la luz recordatoria de cintu-
rón de seguridad y suena un timbre.
Consulte "Sujeción de los ocupantes"
en "Cosas que debe saber antes de
poner en marcha su vehículo" para
obtener más información.
20. Indicador de temperatura
El indicador de temperatura muestra
la temperatura del refrigerante del
motor. Cualquier lectura dentro de la
escala normal indica que el sistema de
refrigeración del motor funciona sa-tisfactoriamente. Cuando se conduce con clima calu-
roso, se suben pendientes o se arrastra
un remolque, la aguja del indicador
tenderá a indicar una temperatura
más alta. No debe permitirse que su-
pere los límites superiores de la escala
normal de funcionamiento.
¡PRECAUCION!
Conducir con un sistema de refrige-
ración del motor caliente puede da-
ñar su vehículo. Si la lectura del
indicador de temperatura es "H"
(caliente), apártese de la carretera y
detenga el vehículo. Haga funcionar
el vehículo en ralentí con el aire
acondicionado apagado hasta que la
aguja vuelva a la escala normal de
funcionamiento. Si la aguja conti-
núa en la marca "H" y se oye un
timbre continuo, apague el motor de
inmediato y solicite servicio a un
concesionario autorizado.
¡ADVERTENCIA!
Es peligroso que el sistema de refri-
geración del motor esté caliente. Us-
ted u otras personas podrían sufrir
quemaduras graves producidas por
el vapor o refrigerante hirviendo. Si
su vehículo se recalienta, llame a un
concesionario autorizado para soli-
citar servicio. Si decide mirar debajo
del capó por su cuenta, consulte
"Mantenimiento de su vehículo".
Siga las advertencias que se detallan
en el apartado del Tapón de presión
del sistema de refrigeración.
21. Indicador de luces antinieblatraseras Este indicador se iluminará
cuando se encienden las luces
antiniebla traseras. (Consulte
"Luces" en "Conocimiento de
las características de su vehículo"
para obtener información adicional).
195

BRUJULA CON
MINIORDENADOR DE
VIAJE (para lasversiones/automóviles
equipados al efecto)
NOTA:
Si el vehículo está equipado con
una radio con navegación con Sis-
tema de posicionamiento global
(GPS), la varianza y el menú de
calibración se eliminarán.
La brújula y el miniordenador de
viaje están situados en el grupo de
instrumentos y disponen de un visor
interactivo con el conductor que pro-
porciona información de temperatura
exterior, dirección de la brújula (para
las versiones/automóviles equipados
al efecto) e información de viaje.
NOTA:
El sistema mostrará la última tem-
peratura exterior conocida al
arrancar el vehículo y puede que
sea necesario conducir el vehículo
varios minutos antes de que se
muestre la temperatura actuali-
zada. La temperatura del motortambién puede afectar a la tempe-
ratura mostrada, por lo tanto las
lecturas de temperatura no se ac-
tualizan si el vehículo no está enmovimiento.
BOTONES DE
RESTABLECIMIENTO
Botón de restablecimiento
Pulse el botón STEP (PASO) situado
en el volante para desplazarse a través
de los submenús (cuentakilómetros,
recorrido A, recorrido B, distancia a
depósito vacío, velocidad, consumo
medio de combustible, temperaturaambiente).
Pulse el botón de restablecimiento
cuando se encuentre en uno de los
siguientes menús (recorrido A, reco-
rrido B, consumo medio de combusti-
ble), para restablecer el valor mos-trado.
Cuando existan las condiciones apro-
piadas, se mostrarán los mensajes si-guientes:
NE
. . . Se visualizan ocho puntos de
rumbos de la brújula (N, S, E, W, NE, NW, SE, SW)
22° C . . . . . . . . . . . . Temperatura
(Fahrenheit o Celsius)
AVG . . . . . . . . . Consumo medio de
combustible (U.S. o Métrico)
DTE . . . . Distancia a depósito vacío
P . . . Asistencia de estacionamiento
activada/desactivada
Si aparece este símbolo de
la llave con la letra P, su
sistema de asistencia de es-
tacionamiento trasero re-
quiere servicio (para las versiones/
automóviles equipados al efecto).
Póngase en contacto con un concesio-
nario autorizado.
Contador de trayecto (ODO) /ECO
(indicador de ahorro de
combustible) (para las
versiones/automóviles equipados
al efecto)
Muestra la distancia recorrida desde
el último restablecimiento.
Trip A (Recorrido A)
Muestra la distancia total recorrida
para el recorrido A desde el último
restablecimiento.196

Trip B (Recorrido B)
Muestra la distancia total recorrida
para el recorrido B desde el último
restablecimiento.
VISUALIZACION DE
BRUJULA Y
TEMPERATURA
Varianza de la brújula
La varianza de la brújula es la dife-
rencia entre el norte magnético y el
norte geográfico. Para asegurar la
precisión de la brújula, la varianza de
la misma se debe fijar de acuerdo con
el mapa de varianzas correspondiente
a la zona donde se conducirá el vehí­
culo. Cuando está configurada correc-
tamente, compensará automática­
mente esta diferencia.
NOTA:
 Una buena calibración requiereuna superficie nivelada y un en-
torno libre de objetos metálicos
voluminosos tales como edifi-
cios, puentes, cables subterrá­
neos, vías de tren, etc.  Los dispositivos magnéticos y
alimentados por batería (como
teléfonos móviles, iPod, detecto-
res de radar, PDA y ordenadores
portátiles) se deben mantener
alejados de la parte superior del
panel de instrumentos. Aquí está
situado el módulo de la brújula
y dichos dispositivos pueden in-
terferir y producir lecturas erró­neas.
Para fijar la varianza
Ponga en marcha el motor y deje la
palanca del selector de marchas de la
caja de cambios en la posición PARK
(ESTACIONAMIENTO). En la pan-
talla táctil acceda a "More" (Más),
"Compass" (Brújula). A continua-
ción, seleccione "Compass Variance"
(Variación de la brújula) y utilice el
botón "Plus (+)" (Más (+)) para cam-
biar el valor de varianza. Cambie la
varianza una unidad cada vez según
sea necesario hasta conseguir la va-
rianza deseada. NOTA:
La zona por defecto de fábrica es 8.
Durante la programación, el valor
de la zona será indicado de la
Zona 15 a la Zona 1.
Calibración manual de la brújula
Si la brújula parece errónea o inexacta
y se ha fijado la varianza correcta-
mente, es posible que desee volver a
calibrar la brújula en forma manual.
Para calibrar la brújula manual-mente:
1. Ponga en marcha el motor, y deje
la caja de cambios en la posición
PARK (ESTACIONAMIENTO).
2. En la pantalla táctil acceda a
"More" (Más), y después "Compass"(Brújula).
3. A continuación, seleccione "Com-
pass Calibration" (Calibración de la
brújula). La pantalla táctil empezará
a destellar con un mensaje de texto
para comenzar a conducir el vehículo
en círculos
197

4. Para completar la calibración de la
brújula, conduzca el vehículo reali-
zando uno o más círculos completos
de 360 grados a menos de 8 km/h en
una zona libre de tendidos eléctricos y
objetos metálicos voluminosos, hasta
que se apague el indicador CAL. La
brújula ahora funcionará normal-mente.
Mapa de varianza de la brújula
198

CENTRO DE INFORMACION
ELECTRONICA DEL
VEHICULO (EVIC) (para
las versiones/automóviles
equipados al efecto)
El Centro de información electrónica
del vehículo (EVIC) dispone de un
visor interactivo con el conductor y
está situado en el grupo de instrumen-tos.
Este sistema permite que el conductor
seleccione de forma cómoda una va-
riedad de información útil pulsando
los conmutadores montados en el vo-
lante de dirección. El EVIC consta de
lo siguiente: Información de la radio
 Consumo medio de combustible
 Velocidad del vehículo
 Información de viaje
 BARES del neumático
 Información del vehículo
 Mensajes
 Unidades
 Configuración del sistema (ajustes
personales)
 Apagado del menú
El sistema permite al conductor selec-
cionar información pulsando los si-
guientes botones montados en el vo-
lante de dirección: Botón FLECHA HACIA ARRIBA
Pulse y suelte el botón FLE-
CHA HACIA ARRIBA para
desplazarse en dirección as-
cendente por los menús
principales (consumo medio de com-
bustible, información del vehículo,
BARES del neumático, crucero, men-
sajes, unidades, configuración de sis-
tema) y submenús.
Botón FLECHA HACIA ABAJO Pulse y suelte el botón FLE-
CHA HACIA ABAJO para
desplazarse en dirección
descendente por los princi-
pales menús y submenús.
Botón SELECCIONAR El botón SELECCIONAR
permite acceder a la infor-
mación de los submenús del
EVIC, seleccionar algunos
ajustes de características, y restable-
cer algunas características del EVIC.
El EVIC indica al conductor cuando
se puede utilizar el botón SELECCIO-
NAR mostrándole el gráfico de una
flecha hacia la derecha.Centro de información electrónica del vehículo (EVIC)
Botones del volante de dirección del EVIC
199

Botón BACK (ATRAS)Pulse el botón BACK
(ATRAS) para retroceder a
un menú o submenú ante-
rior.
VISUALIZACIONES DEL
CENTRO DEINFORMACION
ELECTRONICA DEL
VEHICULO (EVIC)
Cuando existen las condiciones apro-
piadas, el EVIC visualiza los mensajessiguientes:
 Key in ignition (Llave en encen- dido)
 Ignition or Accessory On (Encen- dido o accesorios activados)
 Wrong Key (Llave incorrecta)
 Damaged Key (Llave dañada)
 Key not programmed (Llave no programada)
 Vehicle Not in Park (El vehículo no está en PARK)
 Key Left Vehicle (Llave fuera del vehículo)  Key Not Detected (Llave no detec-
tada)
 Press Brake Pedal and Push Button to Start (Pise el pedal de freno y
pulse el botón para arrancar)
 Liftgate Ajar (Compuerta levadiza entreabierta) (sonará un timbre
cuando el vehículo comienza a mo-verse)
 Low Tire Pressure (Presión de neu- mático baja)
 Service TPM System (Servicio sis- tema TPM) (consulte "Sistema de
monitorización de presión de neu-
máticos" en "Puesta en marcha yfuncionamiento")
 Turn Signal On (Intermitente en- cendido)
 RKE Battery Low (Pila de RKE baja)
 Service Keyless System (Servicio al sistema de apertura a distancia)
 LOW WASHER FLUID (NIVEL BAJO DE LIQUIDO LAVADOR)
 Oil Change Required (Cambio de aceite requerido)  Check Gascap (Comprobar tapón
de gasolina)
 Left Front Turn Signal Lamp Out (Fallo de luz intermitente delantera
izquierda)
 Left Rear Turn Signal Lamp Out (Fallo de luz intermitente trasera
izquierda)
 Right Front Turn Signal Lamp Out (Fallo de luz intermitente delantera
derecha)
 Right Rear Turn Signal Lamp Out (Fallo de luz intermitente trasera
derecha)
 Park Assist Disabled (Asistencia de estacionamiento inhabilitada)
 Service Park Assist System (Servi- cio de sistema de asistencia de esta-cionamiento)
 Personal Settings Not Available – Vehicle Not in PARK (Ajustes per-
sonales no disponibles - El vehículo
no se encuentra en PARK [ESTA-CIONAMIENTO])
 Blind Spot System Off (Sistema de punto ciego apagado) - Este men-
saje se muestra cuando el encen-200

dido se gira a la posición ON para
indicar que el sistema de punto
ciego se ha apagó.
 Blind Spot System Not Available (Sistema de punto ciego no dispo-
nible) - Este mensaje se muestra
para indicar que el sistema de de-
tección de puntos ciegos (BSM) no
está disponible temporalmente de-
bido a obstrucción del sensor, inter-
ferencia electrónica u otras condi-
ciones "temporales". Si se muestra
este mensaje, se iluminarán ambos
iconos de vista trasera exterior. Si
hay interferencias electrónicas, el
sistema BSM iluminará sólo el
icono del lado con la interferencia
todo el tiempo que la interferencia
esté presente.
 Service Blind Spot System (Servicio de sistema de detección de puntos
ciegos) - Este mensaje se muestra
para indicar que el sistema de de-
tección de puntos ciegos (BSM) no
está disponible de forma perma-
nente. El conductor recibirá un
mensaje del EVIC y la advertencia
de visualización del BSM en ambos
espejos estará iluminada de forma permanente. Si aparece este men-
saje, acuda a un concesionario au-torizado.
 Obstacle Detected (Detección de obstáculos)
 Driver Seatbelt Unbuckled (Cintu- rón de seguridad del conductor des-
abrochado)
 Exhaust System - Regeneration Re- quired Now (Sistema de escape -
Regeneración requerida ahora). En
condiciones de duración corta ex-
clusivamente y ciclos de conduc-
ción a baja velocidad, es posible
que el motor y el sistema de postra-
tamiento del escape nunca alcancen
las condiciones requeridas para eli-
minar el material particulado atra-
pado. Si ocurre esto, en el EVIC se
mostrará el mensaje "Exhaust Sys-
tem Regeneration Required Now"
(Regeneración requerida ahora del
sistema de escape). Conduciendo el
vehículo a velocidades de carretera
durante sólo 30 minutos podrá sub-
sanar la condición en el sistema de
filtrado de partículas permitiendo
la eliminación del material particu- lado atrapado y el restablecimiento
del estado normal de funciona-
miento del sistema.
 Exhaust Service Require - See De- aler Now (Servicio del escape re-
querido - Acuda a su concesiona-
rio). Se reducirá la potencia del
motor para evitar daños permanen-
tes al sistema de postratamiento. Si
se produce esta condición, es nece-
sario que su concesionario autori-
zado local efectúe el servicio en suvehículo.
 Exhaust System - Regeneration Completed (Sistema de escape -
Regeneración completa). Indica
que se ha completado la autolim-
pieza del Filtro de partículas diesel
(DPF). Si se visualiza este mensaje,
oirá un timbre como ayuda para
avisarle de esta condición.
 Exhaust System - Regeneration In Process. (Sistema de escape - Rege-
neración en proceso). Indica que el
Filtro de partículas diesel (DPF) se
limpia por sí mismo. Mantenga su
condición de conducción actual
hasta que concluya la regeneración.
201

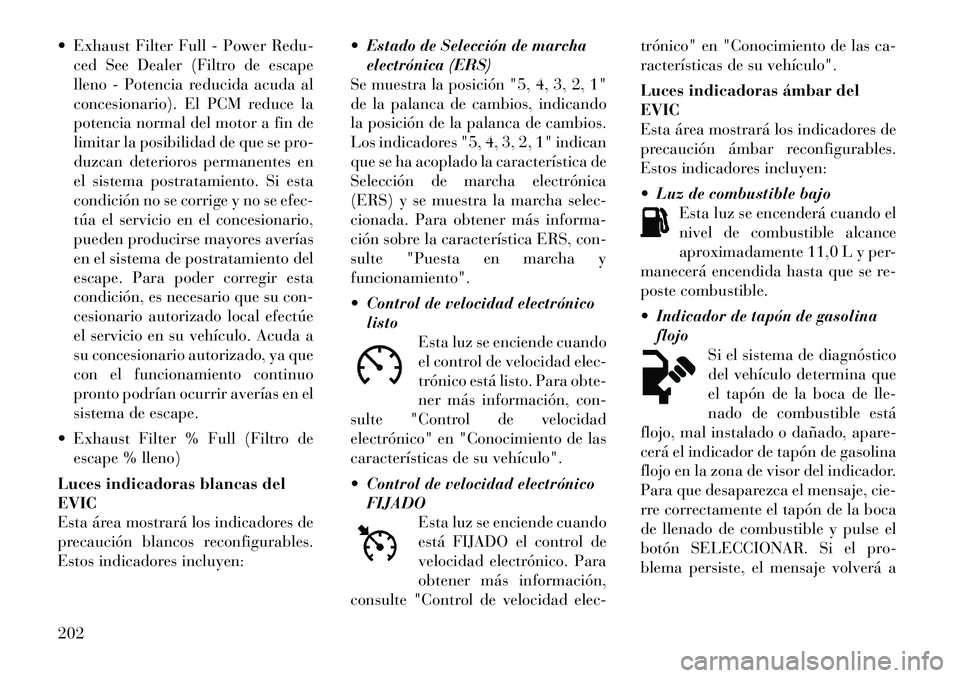

 Exhaust Filter Full - Power Redu-ced See Dealer (Filtro de escape
lleno - Potencia reducida acuda al
concesionario). El PCM reduce la
potencia normal del motor a fin de
limitar la posibilidad de que se pro-
duzcan deterioros permanentes en
el sistema postratamiento. Si esta
condición no se corrige y no se efec-
túa el servicio en el concesionario,
pueden producirse mayores averías
en el sistema de postratamiento del
escape. Para poder corregir esta
condición, es necesario que su con-
cesionario autorizado local efectúe
el servicio en su vehículo. Acuda a
su concesionario autorizado, ya que
con el funcionamiento continuo
pronto podrían ocurrir averías en el
sistema de escape.
 Exhaust Filter % Full (Filtro de escape % lleno)
Luces indicadoras blancas delEVIC
Esta área mostrará los indicadores de
precaución blancos reconfigurables.
Estos indicadores incluyen:  Estado de Selección de marcha
electrónica (ERS)
Se muestra la posición "5, 4, 3, 2, 1"
de la palanca de cambios, indicando
la posición de la palanca de cambios.
Los indicadores "5, 4, 3, 2, 1" indican
que se ha acoplado la característica de
Selección de marcha electrónica
(ERS) y se muestra la marcha selec-
cionada. Para obtener más informa-
ción sobre la característica ERS, con-
sulte "Puesta en marcha yfuncionamiento".
 Control de velocidad electrónico
listo Esta luz se enciende cuando
el control de velocidad elec-
trónico está listo. Para obte-
ner más información, con-
sulte "Control de velocidad
electrónico" en "Conocimiento de las
características de su vehículo".
 Control de velocidad electrónico
FIJADO Esta luz se enciende cuando
está FIJADO el control de
velocidad electrónico. Para
obtener más información,
consulte "Control de velocidad elec- trónico" en "Conocimiento de las ca-
racterísticas de su vehículo".
Luces indicadoras ámbar del EVIC
Esta área mostrará los indicadores de
precaución ámbar reconfigurables.
Estos indicadores incluyen:
 Luz de combustible bajo
Esta luz se encenderá cuando el
nivel de combustible alcance
aproximadamente 11,0 L y per-
manecerá encendida hasta que se re-
poste combustible.
 Indicador de tapón de gasolina
flojo Si el sistema de diagnóstico
del vehículo determina que
el tapón de la boca de lle-
nado de combustible está
flojo, mal instalado o dañado, apare-
cerá el indicador de tapón de gasolina
flojo en la zona de visor del indicador.
Para que desaparezca el mensaje, cie-
rre correctamente el tapón de la boca
de llenado de combustible y pulse el
botón SELECCIONAR. Si el pro-
blema persiste, el mensaje volverá a202
