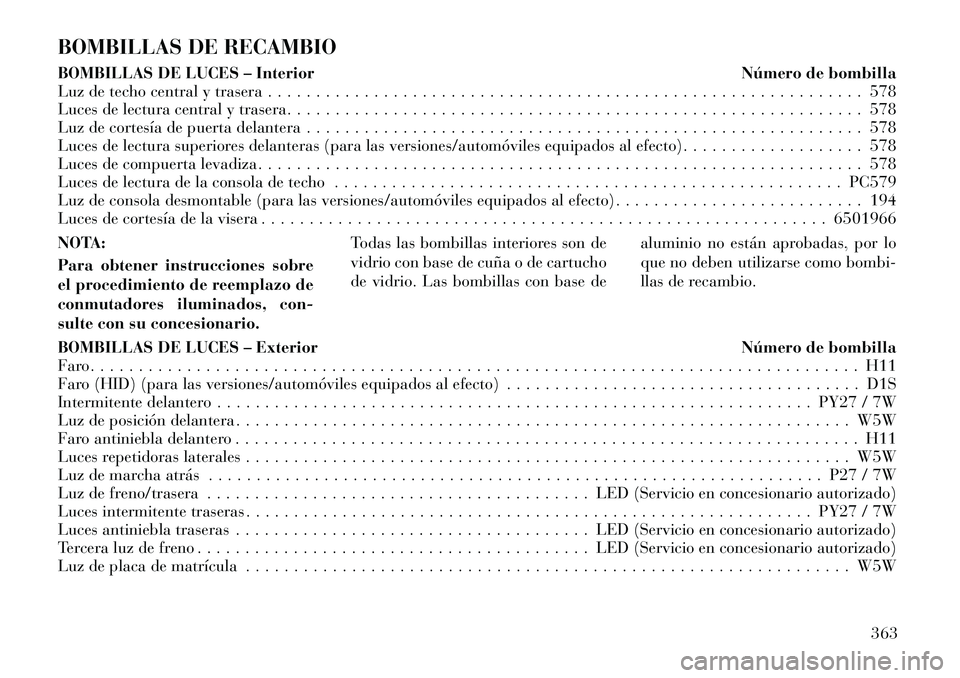

BOMBILLAS DE RECAMBIO
BOMBILLAS DE LUCES – InteriorNúmero de bombilla
Luz de techo central y trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Luces de lectura central y trasera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Luz de cortesía de puerta delantera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Luces de lectura superiores delanteras (para las versiones/automóviles equipados al efecto). . . . . . . . . . . . . . . . . . . 578
Luces de compuerta levadiza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Luces de lectura de la consola de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PC579
Luz de consola desmontable (para las versiones/automóviles equipados al efecto). . . . . . . . . . . . . . . . . . . . . . . . . . 194
Luces de cortesía de la visera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6501966
NOTA:
Para obtener instrucciones sobre
el procedimiento de reemplazo de
conmutadores iluminados, con-
sulte con su concesionario. Todas las bombillas interiores son de
vidrio con base de cuña o de cartucho
de vidrio. Las bombillas con base de
aluminio no están aprobadas, por lo
que no deben utilizarse como bombi-
llas de recambio.
BOMBILLAS DE LUCES – Exterior Número de bombilla
Faro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H11
Faro (HID) (para las versiones/automóviles equipados al efecto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D1S
Intermitente delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27 / 7W
Luz de posición delantera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Faro antiniebla delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H11
Luces repetidoras laterales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Luz de marcha atrás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P27 / 7W
Luz de freno/trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (Servicio en concesionario autorizado)
Luces intermitente traseras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27 / 7W
Luces antiniebla traseras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (Servicio en concesionario autorizado)
Tercera luz de freno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (Servicio en concesionario autorizado)
Luz de placa de matrícula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
363

REEMPLAZO DE BOMBILLAS
FAROS DE DESCARGA DE
ALTA INTENSIDAD (HID)
(para las versiones/
automóviles equipados alefecto)
Los faros son del tipo de tubo de des-
carga de alto tensión. La alta tensión
puede permanecer en el circuito in-
cluso con los faros apagados y la llave
retirada.Por este motivo, no debe
intentar realizar el servicio de las
bombillas de los faros por su
cuenta. En caso de producirse un
fallo de una bombilla de faro, lleve
su vehículo a un concesionario au-
torizado para realizar el servicio.
¡ADVERTENCIA!
Cuando el conmutador de faros se
coloca en la posición de encendido se
produce una alta tensión transitoria
en los portalámparas de los faros de
Descarga de alta intensidad (HID).
Si el servicio no se realiza correcta-
mente, esto podría provocar una
descarga eléctrica grave o electrocu-
ción. Acuda a su concesionario auto-
rizado en busca de servicio.
NOTA:
En los vehículos equipados con fa-
ros de Descarga de alta intensidad
(HID), al encenderse los faros las
luces tienen un matiz azul. Esto va
disminuyendo y al cabo de unos
10 segundos, al cargarse el sis-
tema, se vuelven más blancas.
FAROS QUAD (para las versiones/automóviles
equipados al efecto)
1. Levante el capó para acceder a las
bombillas de luz de cruce o carretera
en la parte trasera del alojamiento del
faro. 2. Desenganche las dos lengüetas en
el lado del conector y extraiga el co-
nector de la bombilla.
3. Gire la bombilla del faro y saque la
bombilla del alojamiento del faro.
4. Instale la nueva bombilla del faro y
gírela hasta que se bloquee en el alo-
jamiento del faro.
¡PRECAUCION!
No toque la bombilla nueva con los
dedos. La impregnación de grasa
acorta significativamente la vida útil
de las mismas. Si la bombilla entra
en contacto con una superficie
grasa, límpiela con alcohol de lim-pieza.
5. Conecte de nuevo el conector de
cableado a la bombilla.
LUCES DE POSICION
LATERAL EINTERMITENTESDELANTERAS
El acceso para cambiar las bombillas
de las luces de posición lateral o inter-
mitentes es desde la parte trasera del
alojamiento del faro.
364

1. Gire el portalámparas de la luz
intermitente o de posición lateral para
retirar el portalámparas.
2. Saque la bombilla del portalámpa­ ras.
3. Reemplace la bombilla y vuelva a
instalar el portalámparas.
LUCES REPETIDORAS
LATERALES
Las luces repetidoras laterales están
situadas en ambos guardabarros de-
lanteros.
1. Empuje hacia la derecha la luz re-
petidora lateral y suelte la lengüeta de
retención de la izquierda.
2. Saque la luz repetidora lateral y
desacople el portalámparas de la luz.
3. Pulse, gire y saque la bombilla del portalámparas.4. Instale la bombilla en el portalám­paras.
5. Encaje el portalámparas en la luz
repetidora lateral.
6. Sitúe la abrazadera de muelle me-
tálica en la escotadura del orificio del
guardabarros.
7. Sitúe la luz repetidora lateral en el
orificio del guardabarros.
8. Presione la luz repetidora lateral
para comprimir la abrazadera de
muelle metálica y encaje la lengüeta
de retención dentro del guardabarros.FAROS ANTINIEBLA
NOTA:
El acceso a las bombillas de los
faros antiniebla es desde la parte
trasera de la placa protectora. En
la parte trasera izquierda de la
placa protectora, retire el pasador
de empuje y baje la puerta de ac-
ceso con bisagras en la plancha de
contención de aire.
1. Retire la cubierta de acceso desde
debajo de la placa protectora del pa-rachoques.
2. Extraiga la bombilla del faro.
3. Desconecte el conector del mazo de cables.
4. Retire la bombilla del enchufe del
conector e instale la bombilla de re-cambio.
Sustitución de bombilla de luz
repetidora lateral
365

¡PRECAUCION!
No toque la bombilla nueva con los
dedos. La impregnación de grasa
acorta significativamente la vida útil
de las mismas. Si la bombilla entra
en contacto con una superficie
grasa, límpiela con alcohol de lim-pieza.
5. Instale el conjunto de bombilla y
conector en el alojamiento del faroantiniebla.
6. Cierre y asegure la cubierta de la
puerta de acceso debajo de la placa
protectora del parachoques.
INTERMITENTE TRASERO
Y LUZ DE MARCHA ATRAS
1. Levante la compuerta levadiza.
2. Extraiga el conjunto de luz trasera
retirando los dos tornillos del lateral
interno. Empleando una varilla de fi-
bra o una herramienta similar haga
palanca suavemente en el lado ex-
terno de la luz para soltar los dos
pernos de rótula. NOTA:
 Si se utiliza un destornillador,
asegúrese de colocar un mate-
rial blando entre la carrocería
del vehículo y la herramienta, de
forma que la pintura no sufraarañazos.
 El mejor lugar para HACER PA- LANCA es lo más cerca posible
de los pernos mientras son des-
alojados por separado.
3. Doble el portalámparas y extrái­
galo del conjunto de luces.
4. Tire de la bombilla para retirarla
del portalámparas.
5. Reemplace la bombilla, reinstale el
portalámparas y vuelva a fijar el con-
junto de luces. TERCERA LUZ DE FRENO (CHMSL)
La CHMSL utiliza luces LED que no
pueden recibir servicio. La CHMSL
debe reemplazarse como un conjunto,
consulte a su concesionario autori-zado.
LUZ DE MATRICULA
Hay dos luces de placa de matrícula,
que están situadas debajo de la barra
de luz del portón trasero y encima de
la placa de matrícula.
1. Retire los dos tornillos de instala-
ción del conjunto de óptica.
2. Saque la bombilla del portalámpa­
ras. Reemplace la bombilla y vuelva a
instalar el conjunto de óptica.366

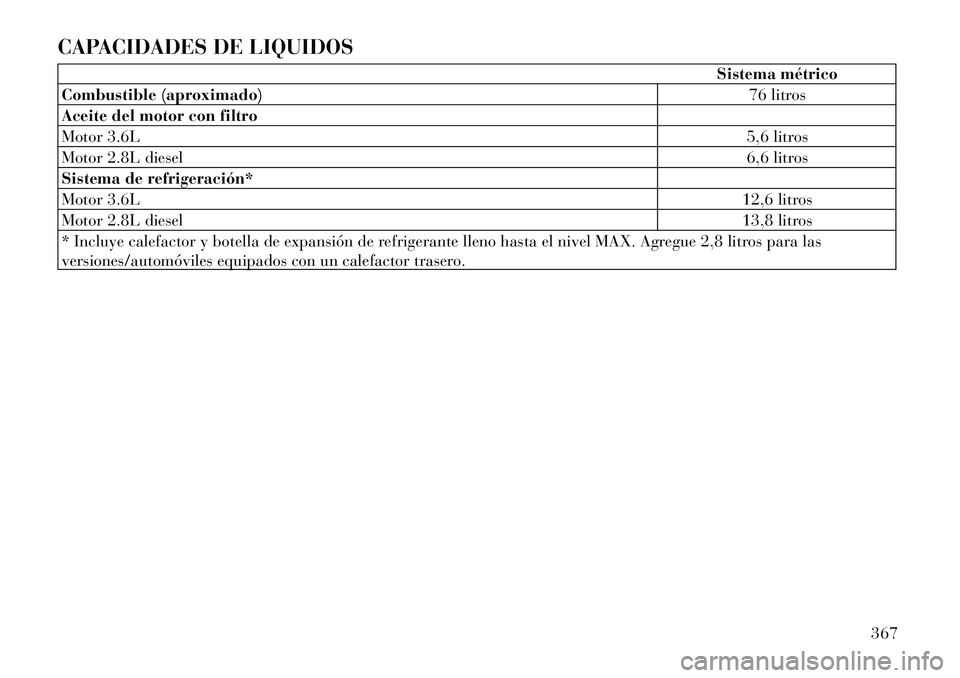

CAPACIDADES DE LIQUIDOS
Sistema métrico
Combustible (aproximado) 76 litros
Aceite del motor con filtro
Motor 3.6L 5,6 litros
Motor 2.8L diesel 6,6 litros
Sistema de refrigeración*
Motor 3.6L 12,6 litros
Motor 2.8L diesel 13,8 litros
* Incluye calefactor y botella de expansión de refrigerante lleno hasta el nivel MAX. Agregue 2,8 litros para las
versiones/automóviles equipados con un calefactor trasero.
367

LIQUIDOS, LUBRICANTES Y PIEZAS ORIGINALES MOTORComponente Líquidos, lubricantes y piezas originales
Refrigerante del motor50% de mezcla de agua desmineralizada y PARAFLU UP* que cumpla la Cali-
ficación FIAT 9.55523 de anticongelante/refrigerante o equivalente.
Aceite de motor – Motor de 3.6L Aceite del motor totalmente sintético SELENIA K Power de grado SAE 5W-30
que cumpla la Calificación FIAT 9.55535 API SN, ILSAC GF-5 o equivalente.
Aceite del motor - Motor 2.8L diesel Aceite del motor totalmente sintético SELENIA MULTIPOWER C3 de grado
SAE 5W-30 que cumpla la Calificación FIAT 9.55535, API SM/CF, ACEA C3 oequivalente.
Bujías - Motor 3.6L RER8ZWYCB4 (separación de 1,1 m)
Selección de combustible - Motor 3.6L 91 octanos
Selección de combustible - Motor 2.8L diesel 50 cetanos o superior (menos de 15 ppm de azufre).
Selección de aditivos de combustible -
Motor 2.8L diesel TUTELA DIESEL ART (Contractual Technical Reference N° F601.L06): se
mezcla con el combustible diesel (25 cc por 10 litros)
En los motores diesel, en caso de una
emergencia en la que los productos
originales no estén disponibles, se
pueden aceptar lubricantes con una
especificación mínima ACEA C3. En
este caso, no se garantiza el óptimo
rendimiento del motor; los lubricantes
se deben sustituir por productos reco-
mendados lo antes posible en un con-
cesionario LANCIA. El uso de productos con especificacio-
nes inferiores a ILSAC GF-5 para
motores de gasolina y ACEA C3 para
motores diesel, podría causar daños
en el motor no cubiertos por lagarantía.
368

CHASISComponente Líquido, lubricante o pieza original
Caja de cambios automáticaLubricante totalmente sintético TUTELA TRANSMISSION FORCE4 que cum-
pla la Calificación FIAT 9.55550- AV4.
Juntas homocinéticas del lado de lasruedas Grasa de disulfuro de molibdeno, para uso a temperaturas altas. Certificación
FIAT 9.55580. NL.GI. Consistencia 1-2 (TUTELA ALL STAR Contractual Te-
chnical Reference N° F702.G07)
Juntas homocinéticas del lado del dife-
rencial Engrase para juntas homocinéticas con coeficiente bajo de fricción. Certifica-
ción FIAT 9.55580. NL.GI. Consistencia 0-2 (TUTELA STAR 700 Contractual
Technical Reference N° F701.C07)
Cilindro maestro de frenos/embrague Líquido sintético, FMVSS N° 116, DOT 4, ISO 4925 SAE J-1704. Calificación
FIAT 9.55597 (TUTELA TOP 4 Contractual Technical Reference N°F001.A93)
Depósito de dirección asistida Lubricante totalmente sintético TUTELA TRANSMISSION FORCE4 que cum-
pla la Calificación FIAT 9.55550- AV4.
Líquido lavador de luneta trasera/limpiaparabrisas Mezcla de alcohol, agua y surfactivos CUNA NC 956-II. Certificación FIAT
9.55522 (TUTELA PROFESSIONAL SC35 Contractual Technical Reference
N° F201.D02)
369
