Conduire votre véhicule

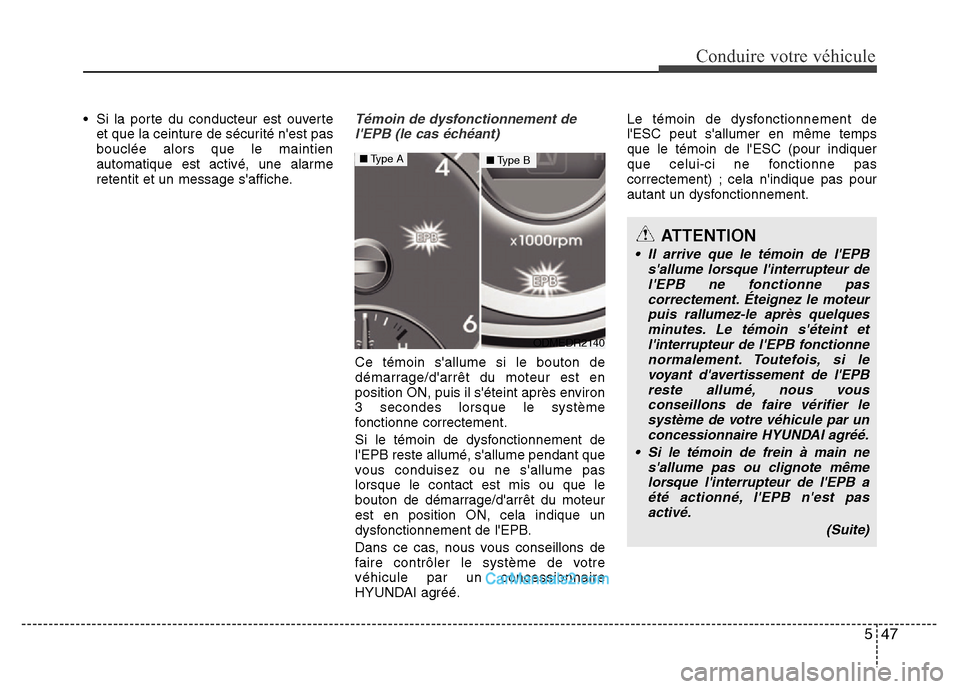

• Si la porte du conducteur est ouverte
et que la ceinture de sécurité n'est pas
bouclée alors que le maintien
automatique est activé, une alarme
retentit et un message s'affiche.Témoin de dysfonctionnement de
l'EPB (le cas échéant)
Ce témoin s'allume si le bouton de
démarrage/d'arrêt du moteur est en
position ON, puis il s'éteint après environ
3 secondes lorsque le système
fonctionne correctement.
Si le témoin de dysfonctionnement de
l'EPB reste allumé, s'allume pendant que
vous conduisez ou ne s'allume pas
lorsque le contact est mis ou que le
bouton de démarrage/d'arrêt du moteur
est en position ON, cela indique un
dysfonctionnement de l'EPB.
Dans ce cas, nous vous conseillons de
faire contrôler le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.Le témoin de dysfonctionnement de
l'ESC peut s'allumer en même temps
que le témoin de l'ESC (pour indiquer
que celui-ci ne fonctionne pas
correctement) ; cela n'indique pas pour
autant un dysfonctionnement.
ATTENTION
• Il arrive que le témoin de l'EPB
s'allume lorsque l'interrupteur de
l'EPB ne fonctionne pas
correctement. Éteignez le moteur
puis rallumez-le après quelques
minutes. Le témoin s'éteint et
l'interrupteur de l'EPB fonctionne
normalement. Toutefois, si le
voyant d'avertissement de l'EPB
reste allumé, nous vous
conseillons de faire vérifier le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.
• Si le témoin de frein à main ne
s'allume pas ou clignote même
lorsque l'interrupteur de l'EPB a
été actionné, l'EPB n'est pas
activé.
(Suite)
ODMEDR2140
■Type A■Type B

Conduire votre véhicule
50 5

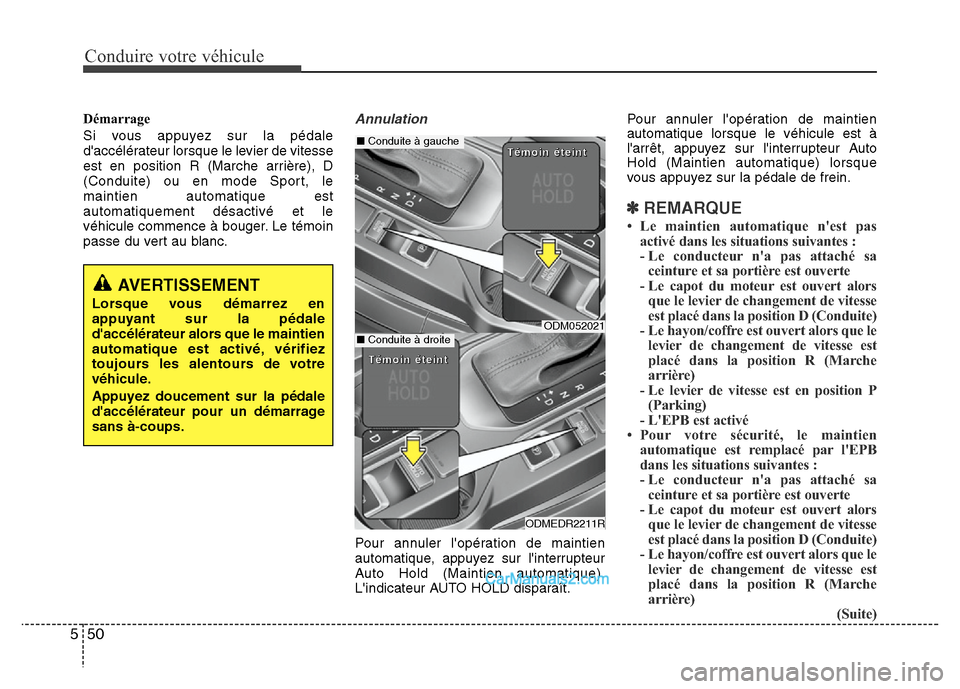

Démarrage
Si vous appuyez sur la pédale
d'accélérateur lorsque le levier de vitesse
est en position R (Marche arrière), D
(Conduite) ou en mode Sport, le
maintien automatique est
automatiquement désactivé et le
véhicule commence à bouger. Le témoin
passe du vert au blanc.Annulation
Pour annuler l'opération de maintien
automatique, appuyez sur l'interrupteur
Auto Hold (Maintien automatique).
L'indicateur AUTO HOLD disparaît.Pour annuler l'opération de maintien
automatique lorsque le véhicule est à
l'arrêt, appuyez sur l'interrupteur Auto
Hold (Maintien automatique) lorsque
vous appuyez sur la pédale de frein.
✽REMARQUE
• Le maintien automatique n'est pas
activé dans les situations suivantes :
- Le conducteur n'a pas attaché sa
ceinture et sa portière est ouverte
- Le capot du moteur est ouvert alors
que le levier de changement de vitesse
est placé dans la position D (Conduite)
- Le hayon/coffre est ouvert alors que le
levier de changement de vitesse est
placé dans la position R (Marche
arrière)
- Le levier de vitesse est en position P
(Parking)
- L'EPB est activé
• Pour votre sécurité, le maintien
automatique est remplacé par l'EPB
dans les situations suivantes :
- Le conducteur n'a pas attaché sa
ceinture et sa portière est ouverte
- Le capot du moteur est ouvert alors
que le levier de changement de vitesse
est placé dans la position D (Conduite)
- Le hayon/coffre est ouvert alors que le
levier de changement de vitesse est
placé dans la position R (Marche
arrière)
(Suite)
ODM052021
T T
é é
m m
o o
i i
n n

é é
t t
e e
i i
n n
t t
AVERTISSEMENT
Lorsque vous démarrez en
appuyant sur la pédale
d'accélérateur alors que le maintien
automatique est activé, vérifiez
toujours les alentours de votre
véhicule.
Appuyez doucement sur la pédale
d'accélérateur pour un démarrage
sans à-coups.
ODMEDR2211R
T T
é é
m m
o o
i i
n n

é é
t t
e e
i i
n n
t t
■ Conduite à gauche
■ Conduite à droite

551
Conduire votre véhicule
(Suite)

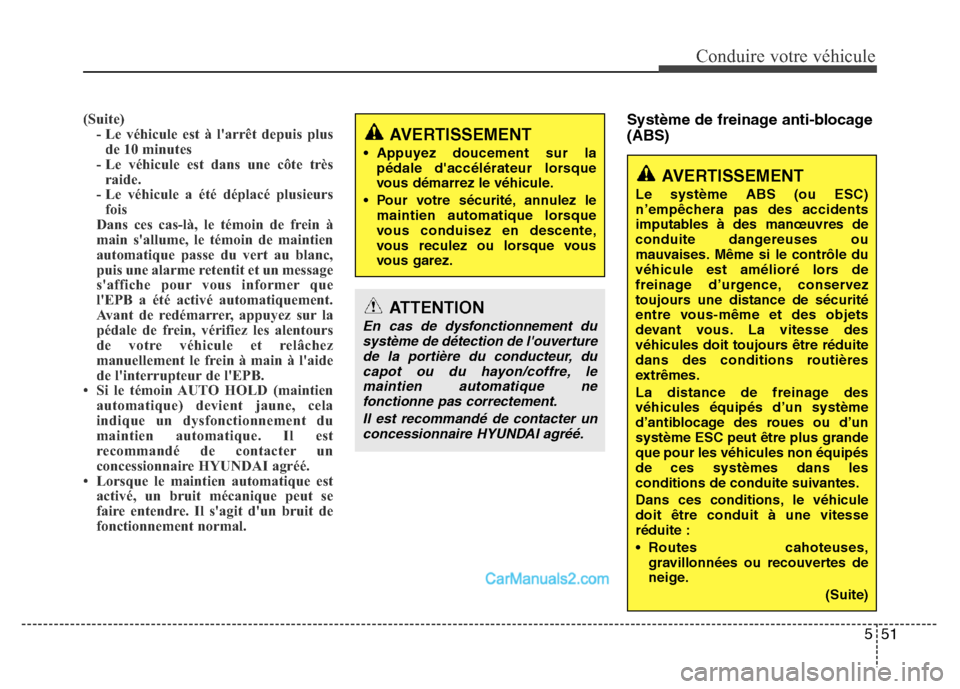

- Le véhicule est à l'arrêt depuis plus
de 10 minutes
- Le véhicule est dans une côte très
raide.
- Le véhicule a été déplacé plusieurs
fois
Dans ces cas-là, le témoin de frein à
main s'allume, le témoin de maintien
automatique passe du vert au blanc,
puis une alarme retentit et un message
s'affiche pour vous informer que
l'EPB a été activé automatiquement.
Avant de redémarrer, appuyez sur la
pédale de frein, vérifiez les alentours
de votre véhicule et relâchez
manuellement le frein à main à l'aide
de l'interrupteur de l'EPB.
• Si le témoin AUTO HOLD (maintien
automatique) devient jaune, cela
indique un dysfonctionnement du
maintien automatique. Il est
recommandé de contacter un
concessionnaire HYUNDAI agréé.
• Lorsque le maintien automatique est
activé, un bruit mécanique peut se
faire entendre. Il s'agit d'un bruit de
fonctionnement normal.Système de freinage anti-blocage
(ABS)
AVERTISSEMENT
• Appuyez doucement sur la
pédale d'accélérateur lorsque
vous démarrez le véhicule.
• Pour votre sécurité, annulez le
maintien automatique lorsque
vous conduisez en descente,
vous reculez ou lorsque vous
vous garez.
ATTENTION
En cas de dysfonctionnement du
système de détection de l'ouverture
de la portière du conducteur, du
capot ou du hayon/coffre, le
maintien automatique ne
fonctionne pas correctement.
Il est recommandé de contacter un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Le système ABS (ou ESC)
n’empêchera pas des accidents
imputables à des manœuvres de
conduite dangereuses ou
mauvaises. Même si le contrôle du
véhicule est amélioré lors de
freinage d’urgence, conservez
toujours une distance de sécurité
entre vous-même et des objets
devant vous. La vitesse des
véhicules doit toujours être réduite
dans des conditions routières
extrêmes.
La distance de freinage des
véhicules équipés d’un système
d’antiblocage des roues ou d’un
système ESC peut être plus grande
que pour les véhicules non équipés
de ces systèmes dans les
conditions de conduite suivantes.
Dans ces conditions, le véhicule
doit être conduit à une vitesse
réduite :
• Routes cahoteuses,
gravillonnées ou recouvertes de
neige.
(Suite)

Conduire votre véhicule
52 5

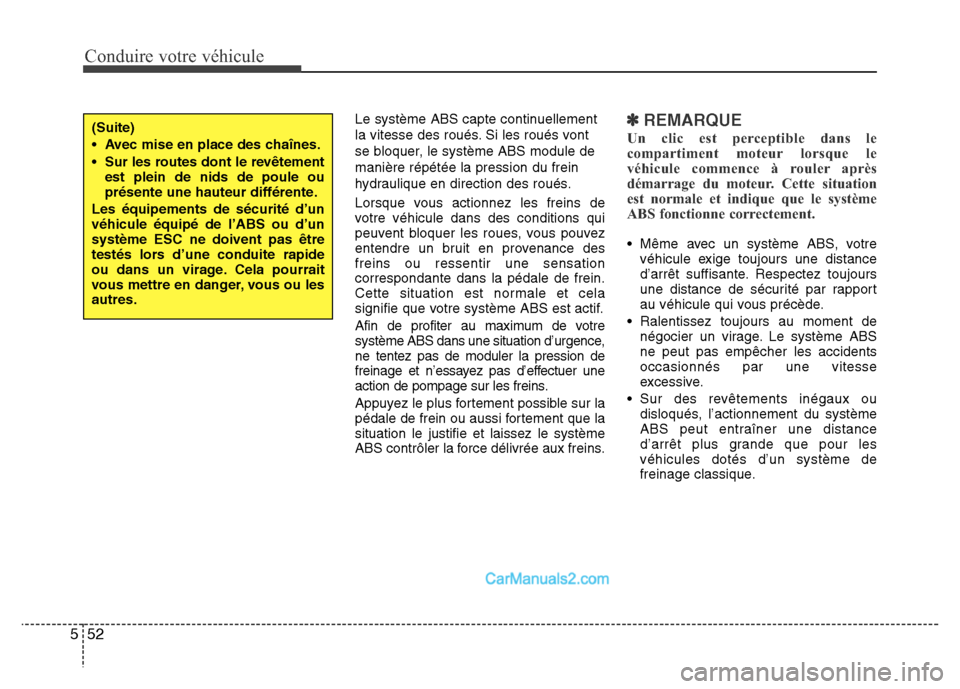

Le système ABS capte continuellement
la vitesse des roués. Si les roués vont
se bloquer, le système ABS module de
manière répétée la pression du frein
hydraulique en direction des roués.
Lorsque vous actionnez les freins de
votre véhicule dans des conditions qui
peuvent bloquer les roues, vous pouvez
entendre un bruit en provenance des
freins ou ressentir une sensation
correspondante dans la pédale de frein.
Cette situation est normale et cela
signifie que votre système ABS est actif.
Afin de profiter au maximum de votre
système ABS dans une situation d’urgence,
ne tentez pas de moduler la pression de
freinage et n’essayez pas d’effectuer une
action de pompage sur les freins.
Appuyez le plus fortement possible sur la
pédale de frein ou aussi fortement que la
situation le justifie et laissez le système
ABS contrôler la force délivrée aux freins.✽REMARQUE
Un clic est perceptible dans le
compartiment moteur lorsque le
véhicule commence à rouler après
démarrage du moteur. Cette situation
est normale et indique que le système
ABS fonctionne correctement.
• Même avec un système ABS, votre
véhicule exige toujours une distance
d’arrêt suffisante. Respectez toujours
une distance de sécurité par rapport
au véhicule qui vous précède.
• Ralentissez toujours au moment de
négocier un virage. Le système ABS
ne peut pas empêcher les accidents
occasionnés par une vitesse
excessive.
• Sur des revêtements inégaux ou
disloqués, l’actionnement du système
ABS peut entraîner une distance
d’arrêt plus grande que pour les
véhicules dotés d’un système de
freinage classique.
(Suite)
• Avec mise en place des chaînes.
• Sur les routes dont le revêtement
est plein de nids de poule ou
présente une hauteur différente.
Les équipements de sécurité d’un
véhicule équipé de l’ABS ou d’un
système ESC ne doivent pas être
testés lors d’une conduite rapide
ou dans un virage. Cela pourrait
vous mettre en danger, vous ou les
autres.

553
Conduire votre véhicule
ATTENTION

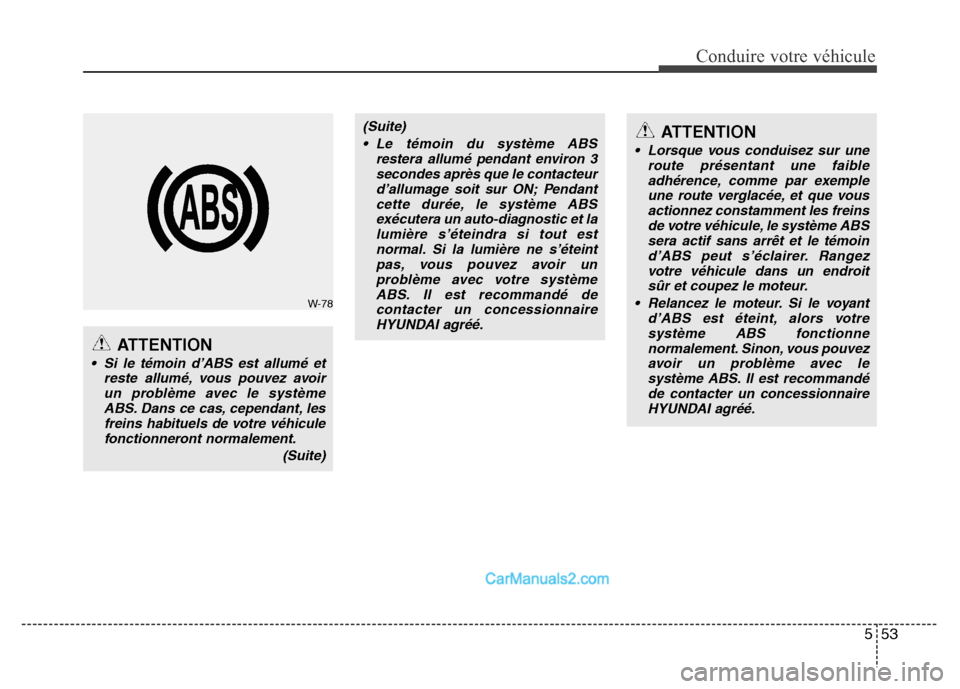

• Si le témoin d’ABS est allumé et
reste allumé, vous pouvez avoir
un problème avec le système
ABS. Dans ce cas, cependant, les
freins habituels de votre véhicule
fonctionneront normalement.
(Suite)
(Suite)
• Le témoin du système ABS
restera allumé pendant environ 3
secondes après que le contacteur
d’allumage soit sur ON; Pendant
cette durée, le système ABS
exécutera un auto-diagnostic et la
lumière s’éteindra si tout est
normal. Si la lumière ne s’éteint
pas, vous pouvez avoir un
problème avec votre système
ABS. Il est recommandé de
contacter un concessionnaire
HYUNDAI agréé.ATTENTION
• Lorsque vous conduisez sur une
route présentant une faible
adhérence, comme par exemple
une route verglacée, et que vous
actionnez constamment les freins
de votre véhicule, le système ABS
sera actif sans arrêt et le témoin
d’ABS peut s’éclairer. Rangez
votre véhicule dans un endroit
sûr et coupez le moteur.
• Relancez le moteur. Si le voyant
d’ABS est éteint, alors votre
système ABS fonctionne
normalement. Sinon, vous pouvez
avoir un problème avec le
système ABS. Il est recommandé
de contacter un concessionnaire
HYUNDAI agréé.
W-78

555
Conduire votre véhicule
Le système ESC est un dispositif
électronique conçu pour aider le
conducteur à garder le contrôle de son
véhicule dans des conditions de conduite
défavorables. Il ne se substitue pas aux
bonnes pratiques de conduite. Des
facteurs incluant la vitesse, l’état de la
route et l’entrée de la direction
conducteur peuvent avoir une incidence
sur l’efficacité du système ESC dans la
prévention d’une perte de contrôle. Il
vous appartient toujours de conduire et
de prendre un virage à une vitesse
raisonnable et de laisser une marge de
sécurité suffisante.
Lorsque vous actionnez les freins de
votre véhicule dans des conditions qui
peuvent bloquer les roues, vous pouvez
entendre un cliquetis en provenance des
freins ou ressentir une sensation
correspondante dans la pédale de frein.
Cette situation est normale et cela
signifie que votre système ESC est actif.
✽REMARQUE
Un clic est perceptible dans le
compartiment moteur lorsque le
véhicule commence à rouler après
démarrage du moteur. Cette situation
est normale et indique que le système
ESC fonctionne correctement.
Fonctionnement du système ESC
Etat ESC ON
• Lorsque le contact est mis,
les voyants ESC et ESC OFF
s’allument pendant environ 3
secondes, puis le système
ESC est mis en marche.
• Appuyez sur le bouton ESC
OFF pendant au moins ½
seconde après avoir mis le
contact pour couper le
système ESC. (Le voyant
ESC OFF s’allumera). Pour
mettre en marche le système
ESC, appuyez sur le bouton
ESC OFF (le voyant ESC
OFF s’éteindra).
• Au démarrage du moteur, il
se peut que vous entendiez
un léger cliquetis. Il s’agit du
système ESC qui effectue un
auto-contrôle automatique du
système et ne signale pas de
problème.En fonctionnement
Lorsque le système ESC
fonctionne, le voyant ESC
clignote.
• Lorsque le contrôle
électronique de stabilité
fonctionne correctement,
vous pouvez ressentir de
légers à-coups au sein du
véhicule. Ce comportement
est normal, il ne s'agit que de
la conséquence du contrôle
du freinage.
• Lorsque vous sortez d'un
terrain boueux ou que vous
conduisez sur une route à
chaussée glissante, il se peut
que le régime moteur
n'augmente pas même si vous
appuyez à fond sur la pédale
d'accélérateur. Il s'agit d'un
comportement normal destiné
à maintenir la stabilité et la
traction du véhicule.
-

557

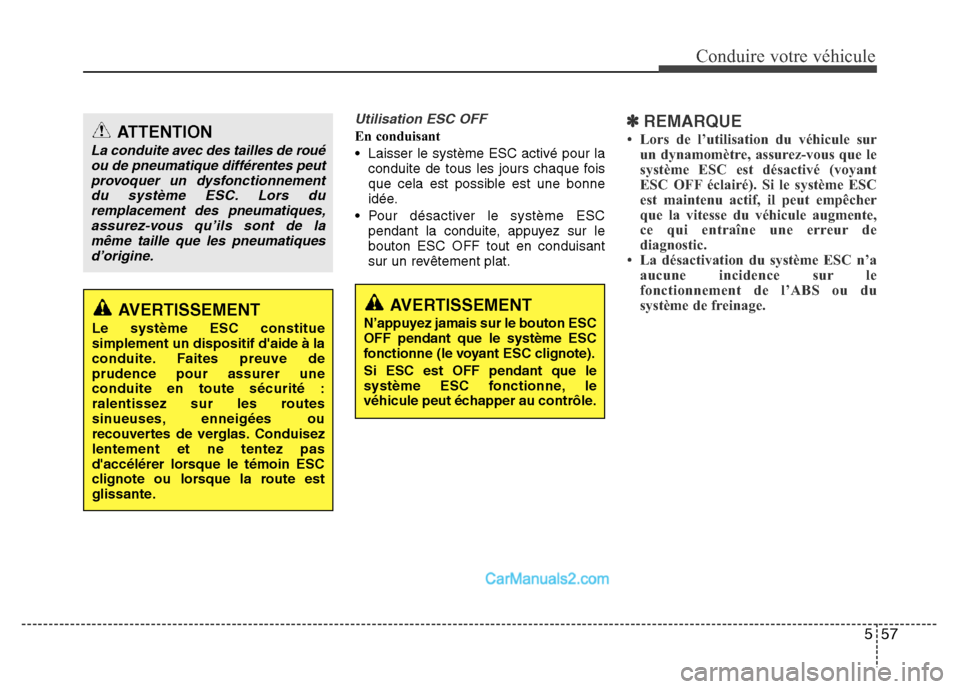

Conduire votre véhicule
Utilisation ESC OFF
En conduisant
• Laisser le système ESC activé pour la
conduite de tous les jours chaque fois
que cela est possible est une bonne
idée.
• Pour désactiver le système ESC
pendant la conduite, appuyez sur le
bouton ESC OFF tout en conduisant
sur un revêtement plat.✽REMARQUE
• Lors de l’utilisation du véhicule sur
un dynamomètre, assurez-vous que le
système ESC est désactivé (voyant
ESC OFF éclairé). Si le système ESC
est maintenu actif, il peut empêcher
que la vitesse du véhicule augmente,
ce qui entraîne une erreur de
diagnostic.
• La désactivation du système ESC n’a
aucune incidence sur le
fonctionnement de l’ABS ou du
système de freinage.
AVERTISSEMENT
Le système ESC constitue
simplement un dispositif d'aide à la
conduite. Faites preuve de
prudence pour assurer une
conduite en toute sécurité :
ralentissez sur les routes
sinueuses, enneigées ou
recouvertes de verglas. Conduisez
lentement et ne tentez pas
d'accélérer lorsque le témoin ESC
clignote ou lorsque la route est
glissante.
ATTENTION
La conduite avec des tailles de roué
ou de pneumatique différentes peut
provoquer un dysfonctionnement
du système ESC. Lors du
remplacement des pneumatiques,
assurez-vous qu’ils sont de la
même taille que les pneumatiques
d’origine.
AVERTISSEMENT
N’appuyez jamais sur le bouton ESC
OFF pendant que le système ESC
fonctionne (le voyant ESC clignote).
Si ESC est OFF pendant que le
système ESC fonctionne, le
véhicule peut échapper au contrôle.

Conduire votre véhicule
60 5
Système d'assistance au
démarrage en côte
(Hill-start Assist Control-HAC)
(le cas échéant)
Lorsque l’on s’arrête dans une pente
raide, le véhicule a tendance à reculer au
redémarrage. Le système d’assistance
au démarrage en côte (HAC) empêche le
véhicule de reculer en activant
automatiquement les freins pendant 2
secondes environ. Les freins sont
relâchés une fois la pédale
d’accélération enfoncée ou après 2
secondes environ.
✽REMARQUE
• Le HAC ne fonctionne pas lorsque le
levier de la boîte-pont se trouve sur la
position P (Park) ou N (Neutral).
• Le HAC est activé même lorsque
l’ESC est éteint, mais il ne fonctionne
pas en cas de dysfonctionnement de
l’ESC.
Signal d'arrêt d'urgence
(Emergency Stop Signal-ESS)
(le cas échéant)
Le système de signal d'arrêt d'urgence
alerte le conducteur de derrière en
faisant clignoter les feux stop en cas de
freinage brusque et soudain.
Le système est activé dans les situations
suivantes :
• Le véhicule s'arrête soudainement (la
vitesse du véhicule dépasse 55 km/h
et la décélération atteint plus de 7
m/s2)
• L'ABS est activé
Lorsque la vitesse du véhicule est
inférieure à 40 km/h et que l'ABS est
désactivé, ou que l'arrêt d'urgence est
terminé, les feux stop ne clignotent pas.
Les feux de détresse s'allument alors
automatiquement.
Les feux de détresse s'éteignent lorsque
le véhicule redémarre et atteint une
vitesse supérieure à 10 km/h. Ils
s'éteignent également après un moment
lorsque le véhicule roule au pas. Vous
pouvez les éteindre manuellement en
appuyant sur le commutateur des feux
de détresse.
ATTENTION
Le système de signal d'arrêt
d'urgence (ESS) ne fonctionne pas
lorsque les feux de détresse sont
déjà allumés.
AVERTISSEMENT
Le système d’assistance au
démarrage en côte est actif
pendant seulement 2 secondes,
vous devez donc enfoncer la
pédale d’accélération lorsque vous
démarrez le véhicule.
