2012 Hyundai Santa Fe ECU

Entretien
90 7
DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
TRAILER 115APrise de courant et feu de remorque
WIPER10AModule de commande de la caisse, module de commande du groupe
motopropulseur/module de commande du moteur
WIPER FRT25ARLY. 5 (relais essuie-glace bas), moteur de l'essuie-glace avant
B/UP LAMP10AM/T - Commutateur de lampe de recul, A/T - feu combiné arrière (IN)
gauche/droit, rétroviseur électrique à miroir chromé, prise de courant et feu de
remorque, audio, unité frontale de navigation et A/V
ABS37,5AModule de commande ABS, module de commande ESC
SENSOR57,5AModule de commande du groupe motopropulseur/module de commande du
moteur, débitmètre d'air massique
TCU15AModule de commande transmission (DSL), contacteur de position engagée de
la boîte-pont
F/PUMP15ARelais de la pompe à carburant
ECU115AG4KE/G4KJ/G6DF : module de commande du groupe motopropulseur
D4HA/D4HB (Pack moteur normal VGT) : Module de commande transmission
(A/T)
ECU210AD4HA/D4HB : Actionneur du VGT électronique
SENSOR310A
G4KE : Injecteur #1/#2/#3/#4
G6DF : Module de commande du moteur, injecteur #1/#2/#3/#4/#5/#6, relais
de la pompe à carburant
D4HA/D4HB (Pack moteur normal VGT) : Capteur lambda, commutateur de
feu stop
D4HA (Pack moteur à bas régime VGT) : Capteur lambda

7 105
Entretien

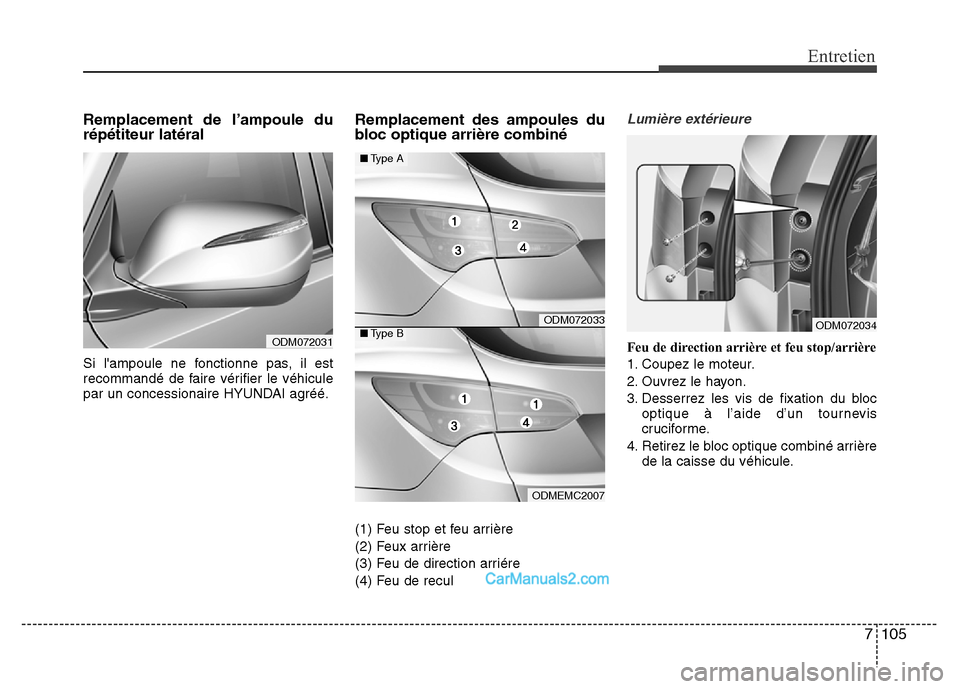

Remplacement de l’ampoule du
répétiteur latéral
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé.
Remplacement des ampoules du
bloc optique arrière combiné
(1) Feu stop et feu arrière
(2) Feux arrière
(3) Feu de direction arriére
(4) Feu de recul
Lumière extérieure
Feu de direction arrière et feu stop/arrière
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière
de la caisse du véhicule.ODM072031
ODM072034ODM072033
ODMEMC2007
■Type A
■Type B

7 107
Entretien

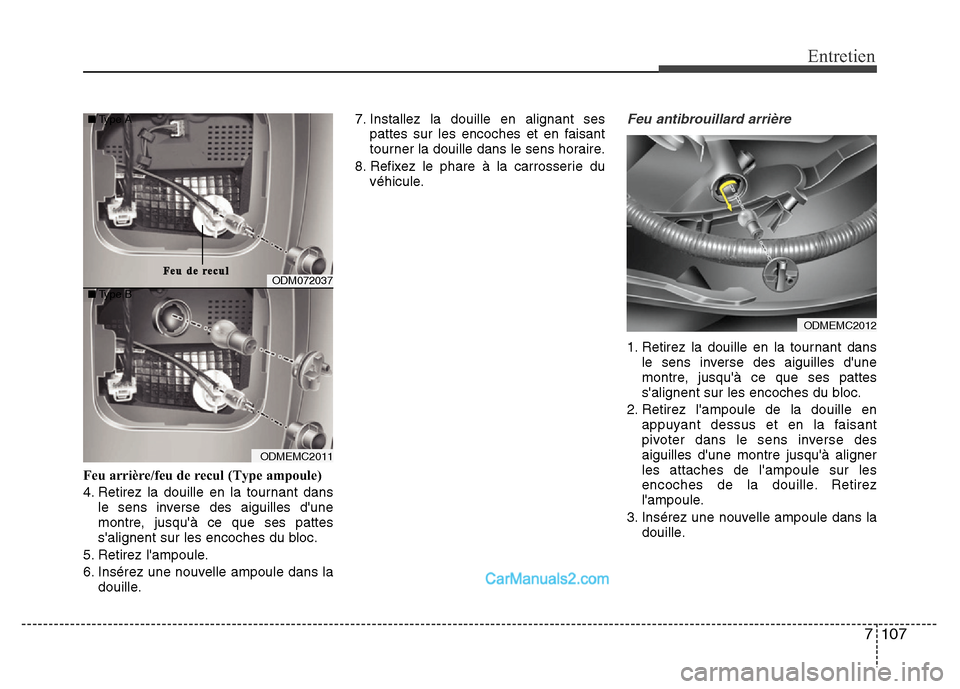

Feu arrière/feu de recul (Type ampoule)
4. Retirez la douille en la tournant dans
le sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule dans la
douille.7. Installez la douille en alignant ses
pattes sur les encoches et en faisant
tourner la douille dans le sens horaire.
8. Refixez le phare à la carrosserie du
véhicule.
Feu antibrouillard arrière
1. Retirez la douille en la tournant dans
le sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
2. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
pivoter dans le sens inverse des
aiguilles d'une montre jusqu'à aligner
les attaches de l'ampoule sur les
encoches de la douille. Retirez
l'ampoule.
3. Insérez une nouvelle ampoule dans la
douille.
ODM072037
ODMEMC2011
■Type A
■Type B
F F
e e
u u

d d
e e

r r
e e
c c
u u
l l
ODMEMC2012

Entretien
120 7

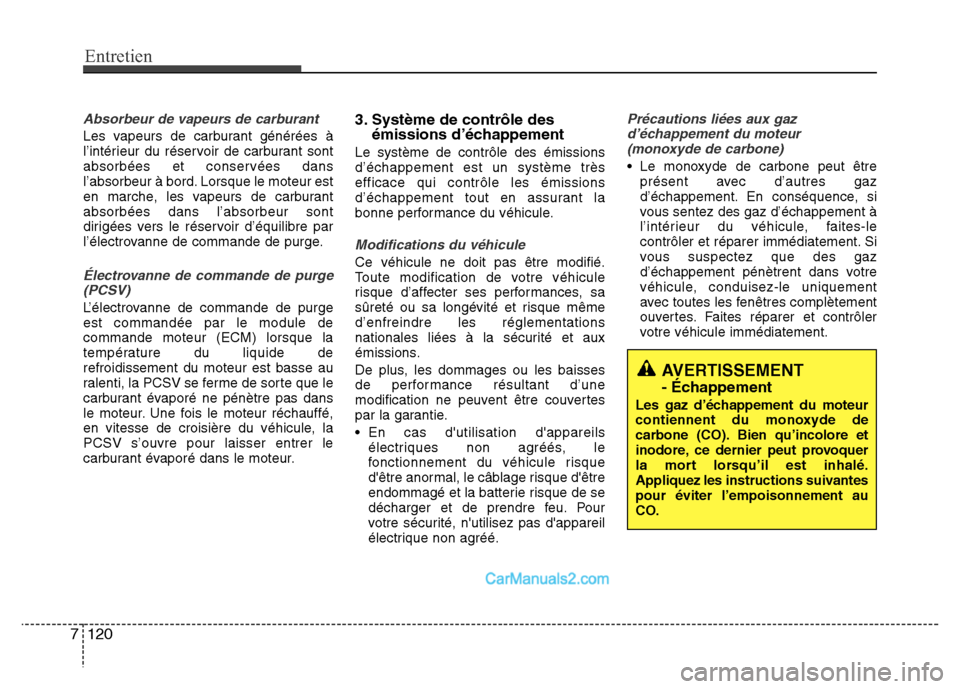

AVERTISSEMENT
- Échappement
Les gaz d’échappement du moteur
contiennent du monoxyde de
carbone (CO). Bien qu’incolore et
inodore, ce dernier peut provoquer
la mort lorsqu’il est inhalé.
Appliquez les instructions suivantes
pour éviter l’empoisonnement au
CO.
Absorbeur de vapeurs de carburant
Les vapeurs de carburant générées à
l’intérieur du réservoir de carburant sont
absorbées et conservées dans
l’absorbeur à bord. Lorsque le moteur est
en marche, les vapeurs de carburant
absorbées dans l’absorbeur sont
dirigées vers le réservoir d’équilibre par
l’électrovanne de commande de purge.
Électrovanne de commande de purge
(PCSV)
L’électrovanne de commande de purge
est commandée par le module de
commande moteur (ECM) lorsque la
température du liquide de
refroidissement du moteur est basse au
ralenti, la PCSV se ferme de sorte que le
carburant évaporé ne pénètre pas dans
le moteur. Une fois le moteur réchauffé,
en vitesse de croisière du véhicule, la
PCSV s’ouvre pour laisser entrer le
carburant évaporé dans le moteur.
3. Système de contrôle des
émissions d’échappement
Le système de contrôle des émissions
d’échappement est un système très
efficace qui contrôle les émissions
d’échappement tout en assurant la
bonne performance du véhicule.
Modifications du véhicule
Ce véhicule ne doit pas être modifié.
Toute modification de votre véhicule
risque d’affecter ses performances, sa
sûreté ou sa longévité et risque même
d’enfreindre les réglementations
nationales liées à la sécurité et aux
émissions.
De plus, les dommages ou les baisses
de performance résultant d’une
modification ne peuvent être couvertes
par la garantie.
• En cas d'utilisation d'appareils
électriques non agréés, le
fonctionnement du véhicule risque
d'être anormal, le câblage risque d'être
endommagé et la batterie risque de se
décharger et de prendre feu. Pour
votre sécurité, n'utilisez pas d'appareil
électrique non agréé.
Précautions liées aux gaz
d’échappement du moteur
(monoxyde de carbone)
• Le monoxyde de carbone peut être
présent avec d’autres gaz
d’échappement. En conséquence, si
vous sentez des gaz d’échappement à
l’intérieur du véhicule, faites-le
contrôler et réparer immédiatement. Si
vous suspectez que des gaz
d’échappement pénètrent dans votre
véhicule, conduisez-le uniquement
avec toutes les fenêtres complètement
ouvertes. Faites réparer et contrôler
votre véhicule immédiatement.

83
Spécifications&Informations consommateurs

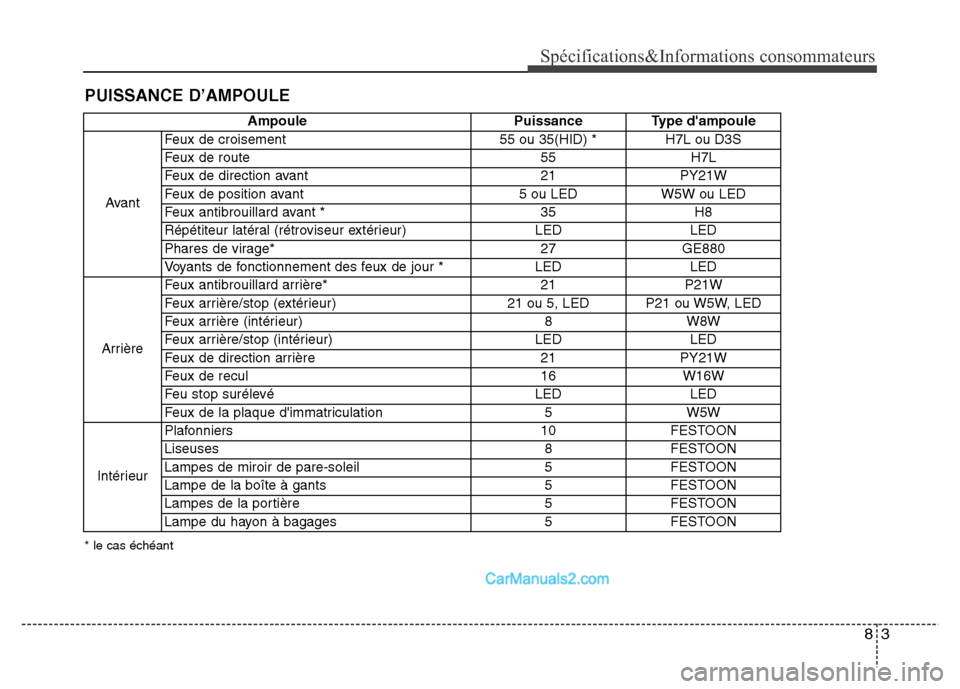

PUISSANCE D’AMPOULE
* le cas échéant
Ampoule Puissance Type d'ampoule
AvantFeux de croisement 55 ou 35(HID) * H7L ou D3S
Feux de route 55 H7L
Feux de direction avant 21 PY21W
Feux de position avant 5 ou LED W5W ou LED
Feux antibrouillard avant * 35 H8
Répétiteur latéral (rétroviseur extérieur) LED LED
Phares de virage* 27 GE880
Voyants de fonctionnement des feux de jour * LED LED
ArrièreFeux antibrouillard arrière* 21 P21W
Feux arrière/stop (extérieur) 21 ou 5, LED P21 ou W5W, LED
Feux arrière (intérieur) 8 W8W
Feux arrière/stop (intérieur) LED LED
Feux de direction arrière 21 PY21W
Feux de recul 16 W16W
Feu stop surélevé LED LED
Feux de la plaque d'immatriculation 5 W5W
IntérieurPlafonniers 10 FESTOON
Liseuses 8 FESTOON
Lampes de miroir de pare-soleil 5 FESTOON
Lampe de la boîte à gants 5 FESTOON
Lampes de la portière 5 FESTOON
Lampe du hayon à bagages 5 FESTOON
