Conduire votre véhicule
96 5

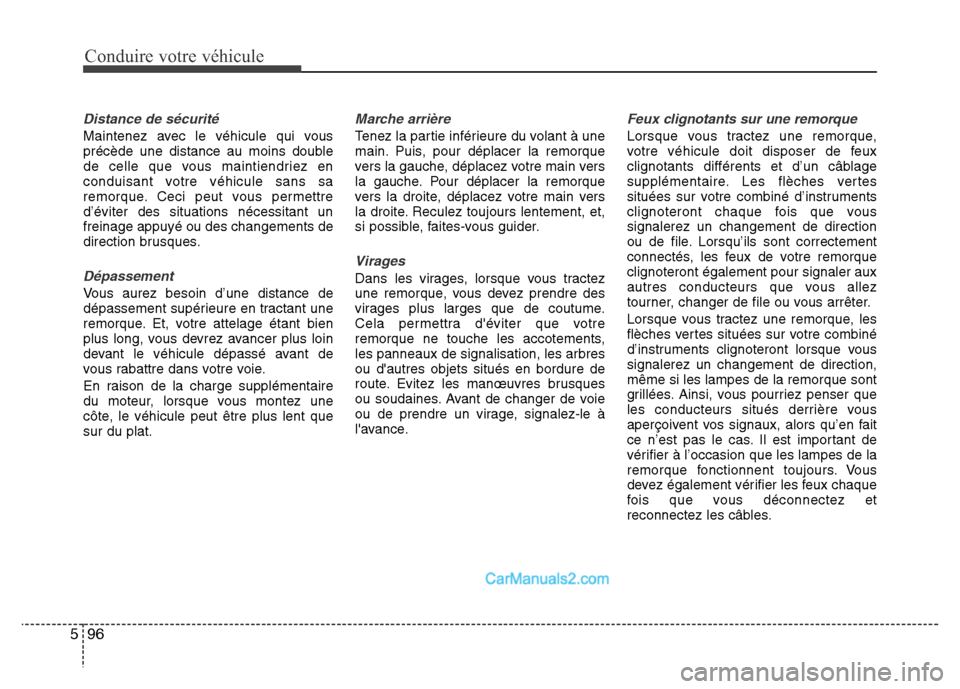

Distance de sécurité
Maintenez avec le véhicule qui vous
précède une distance au moins double
de celle que vous maintiendriez en
conduisant votre véhicule sans sa
remorque. Ceci peut vous permettre
d’éviter des situations nécessitant un
freinage appuyé ou des changements de
direction brusques.
Dépassement
Vous aurez besoin d’une distance de
dépassement supérieure en tractant une
remorque. Et, votre attelage étant bien
plus long, vous devrez avancer plus loin
devant le véhicule dépassé avant de
vous rabattre dans votre voie.
En raison de la charge supplémentaire
du moteur, lorsque vous montez une
côte, le véhicule peut être plus lent que
sur du plat.
Marche arrière
Tenez la partie inférieure du volant à une
main. Puis, pour déplacer la remorque
vers la gauche, déplacez votre main vers
la gauche. Pour déplacer la remorque
vers la droite, déplacez votre main vers
la droite. Reculez toujours lentement, et,
si possible, faites-vous guider.
Virages
Dans les virages, lorsque vous tractez
une remorque, vous devez prendre des
virages plus larges que de coutume.
Cela permettra d'éviter que votre
remorque ne touche les accotements,
les panneaux de signalisation, les arbres
ou d'autres objets situés en bordure de
route. Evitez les manœuvres brusques
ou soudaines. Avant de changer de voie
ou de prendre un virage, signalez-le à
l'avance.
Feux clignotants sur une remorque
Lorsque vous tractez une remorque,
votre véhicule doit disposer de feux
clignotants différents et d’un câblage
supplémentaire. Les flèches vertes
situées sur votre combiné d’instruments
clignoteront chaque fois que vous
signalerez un changement de direction
ou de file. Lorsqu’ils sont correctement
connectés, les feux de votre remorque
clignoteront également pour signaler aux
autres conducteurs que vous allez
tourner, changer de file ou vous arrêter.
Lorsque vous tractez une remorque, les
flèches vertes situées sur votre combiné
d’instruments clignoteront lorsque vous
signalerez un changement de direction,
même si les lampes de la remorque sont
grillées. Ainsi, vous pourriez penser que
les conducteurs situés derrière vous
aperçoivent vos signaux, alors qu’en fait
ce n’est pas le cas. Il est important de
vérifier à l’occasion que les lampes de la
remorque fonctionnent toujours. Vous
devez également vérifier les feux chaque
fois que vous déconnectez et
reconnectez les câbles.

599
Conduire votre véhicule

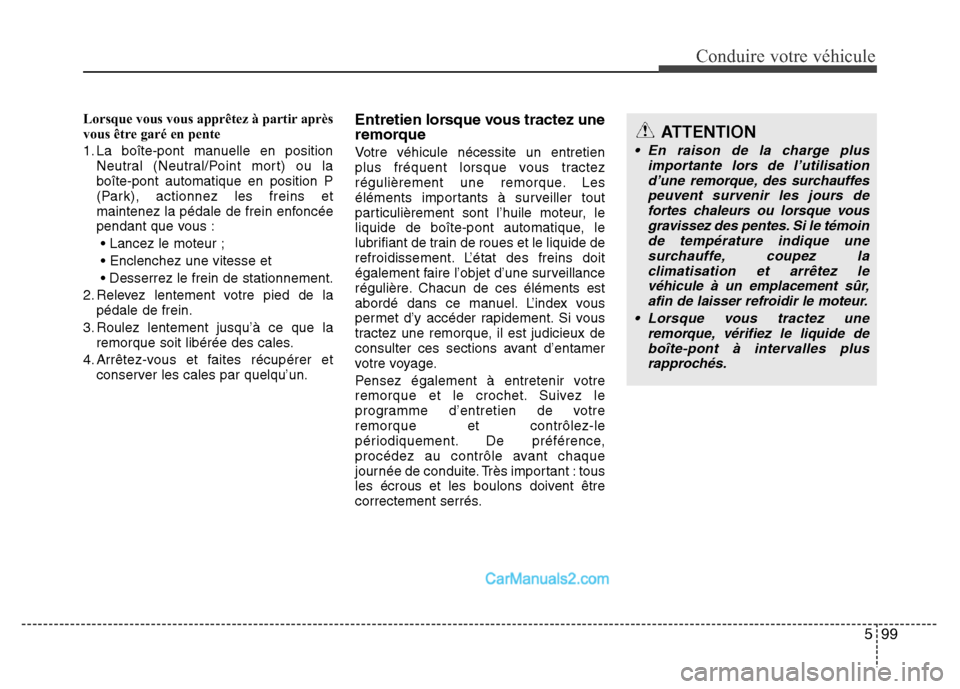

Lorsque vous vous apprêtez à partir après
vous être garé en pente
1. La boîte-pont manuelle en position
Neutral (Neutral/Point mort) ou la
boîte-pont automatique en position P
(Park), actionnez les freins et
maintenez la pédale de frein enfoncée
pendant que vous :
• Lancez le moteur ;
• Enclenchez une vitesse et
• Desserrez le frein de stationnement.
2. Relevez lentement votre pied de la
pédale de frein.
3. Roulez lentement jusqu’à ce que la
remorque soit libérée des cales.
4. Arrêtez-vous et faites récupérer et
conserver les cales par quelqu’un.Entretien lorsque vous tractez une
remorque
Votre véhicule nécessite un entretien
plus fréquent lorsque vous tractez
régulièrement une remorque. Les
éléments importants à surveiller tout
particulièrement sont l’huile moteur, le
liquide de boîte-pont automatique, le
lubrifiant de train de roues et le liquide de
refroidissement. L’état des freins doit
également faire l’objet d’une surveillance
régulière. Chacun de ces éléments est
abordé dans ce manuel. L’index vous
permet d’y accéder rapidement. Si vous
tractez une remorque, il est judicieux de
consulter ces sections avant d’entamer
votre voyage.
Pensez également à entretenir votre
remorque et le crochet. Suivez le
programme d’entretien de votre
remorque et contrôlez-le
périodiquement. De préférence,
procédez au contrôle avant chaque
journée de conduite. Très important : tous
les écrous et les boulons doivent être
correctement serrés.
ATTENTION
• En raison de la charge plus
importante lors de l’utilisation
d’une remorque, des surchauffes
peuvent survenir les jours de
fortes chaleurs ou lorsque vous
gravissez des pentes. Si le témoin
de température indique une
surchauffe, coupez la
climatisation et arrêtez le
véhicule à un emplacement sûr,
afin de laisser refroidir le moteur.
• Lorsque vous tractez une
remorque, vérifiez le liquide de
boîte-pont à intervalles plus
rapprochés.

5 101
Conduire votre véhicule
AVERTISSEMENT - Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.
Poids de la remorque
Quel est le poids de sécurité maximum
d'une remorque ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids
comprend le poids à vide du véhicule, la
charge que vous transportez et les
occupants du véhicule. Si vous tractez
une remorque, vous devez également
ajouter le poids de la barre d’attelage au
poids brut du véhicule, car celui-ci
tractera également ce poids.Le poids de la barre de d’attelage ne doit
pas dépasser 10 % du poids total de la
remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de
déterminer si les poids sont conformes.
S’ils ne le sont pas, vous pouvez les
corriger en déplaçant certains éléments
dans la remorque.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque

Cette section va vous guider en ce qui
concerne le bon chargement de votre
véhicule et/ou remorque pour que le
poids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partir
de ses spécifications et de l’étiquette de
conformité.
Poids à vide
Il s'agit du poids du véhicule avec un
réservoir plein et l'équipement standard.
Il n'inclut ni passager, ni chargement, ni
équipement en option.
Poids à vide du véhicule
Il s'agit du poids de votre nouveau
véhicule lorsque vous l'avez récupéré
auprès de votre concessionnaire. Il inclut
tout équipement issu du marché
secondaire.
Poids brut
Ce chiffre inclut le poids à vide, plus le
chargement et les équipements en
option.
Poids brut sur essieu
Il s'agit du poids total placé sur chaque
essieu (avant et arrière), y compris le
poids à vide du véhicule et la charge
utile.
Poids technique maximal sous
essieu
Il s'agit du poids maximum autorisé
supporté par un seul essieu (avant ou
arrière). Ce poids est indiqué sur la
plaque de certification.
La charge totale sur chaque essieu ne
doit jamais dépasser le poids technique
maximal sous essieu.
Poids total en charge
Il s'agit du poids à vite plus le poids de
chargement réel plus le poids des
passagers.
Poids total autorisé en charge
Il s'agit du poids maximal autorisé du
véhicule chargé (y compris l'ensemble
des options, équipements, passagers et
chargements). Le poids total autorisé en
charge est indiqué sur la plaque de
certification située sur le bas de caisse
conducteur.
Surcharge

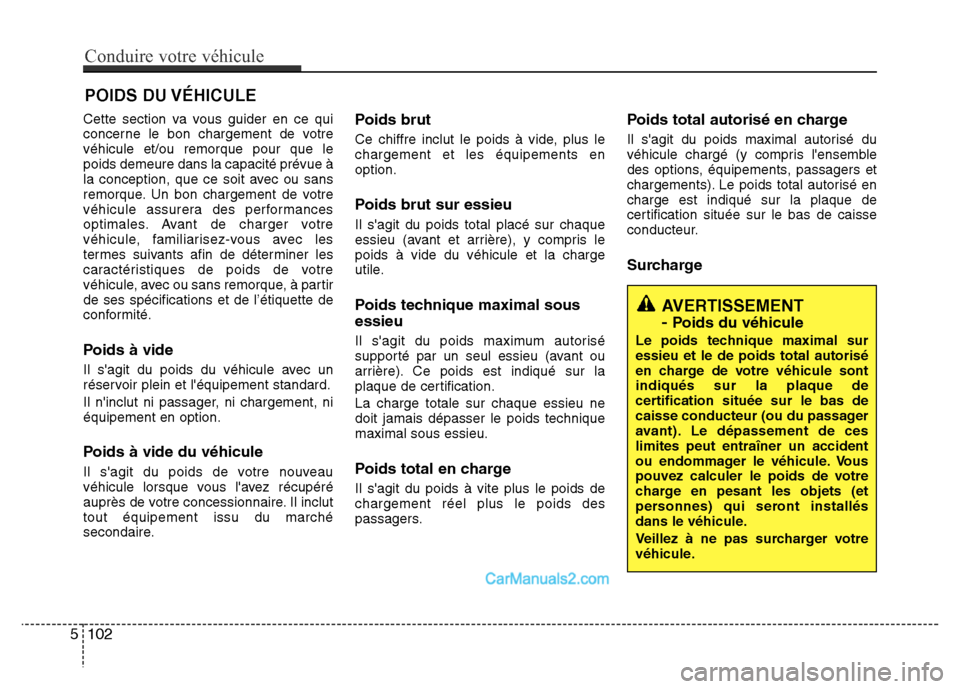

POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sur
essieu et le de poids total autorisé
en charge de votre véhicule sont
indiqués sur la plaque de
certification située sur le bas de
caisse conducteur (ou du passager
avant). Le dépassement de ces
limites peut entraîner un accident
ou endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les objets (et
personnes) qui seront installés
dans le véhicule.
Veillez à ne pas surcharger votre
véhicule.
5 102
Conduire votre véhicule

Que faire en cas d’urgence
Signalisation sur la route . . . . . . . . . . . . . . . . . . . . . 6-2
En cas d’urgence pendant la conduite . . . . . . . . . . 6-3
• Si le moteur cale à une intersection ou à un
carrefour. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Si vous avez un pneu à plat pendant la conduite . . . . 6-3
• Si le moteur cale pendant la conduite . . . . . . . . . . . . . 6-3
Si le moteur refuse de démarrer . . . . . . . . . . . . . . . 6-4
• Si le moteur ne tourne pas ou tourne lentement . . . . 6-4
• Si le moteur tourne normalement mais ne
démarre pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Démarrage d'urgence. . . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage avec des câbles . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage en poussant . . . . . . . . . . . . . . . . . . . . . . . . 6-7
En cas de surchauffe du moteur . . . . . . . . . . . . . . . 6-8
Systeme de surveillance de la pression des
pneus (TPMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
• Indicateur de position de la roue concernée . . . . . . . 6-11
• Témoin d'anomalie du système de surveillance de la
pression des pneus (TPMS) . . . . . . . . . . . . . . . . . . . 6-13
• Remplacement d'un pneu avec le dispositif TPMS . 6-13
Si vous avez un pneu à plat
(avec pneu de rechange) . . . . . . . . . . . . . . . . . . . 6-16
• Cric et outillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
• Retrait et rangement de la roue de secours . . . . . . . 6-17• Changement de roue . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
• Couple de serrage des écrous de roue . . . . . . . . . . . . 6-22
• Étiquette du cric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Déclaration CE de conformité pour le cric. . . . . . . . 6-26
Si vous avez un pneu a plat
(avec TireMobilityKit) . . . . . . . . . . . . . . . . . . . . . 6-27
• Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
• Composants du système TireMobilityKit . . . . . . . . . 6-29
• Utilisation du Tire Mobility Kit . . . . . . . . . . . . . . . . 6-30
• Répartition de l'étanchéifiant. . . . . . . . . . . . . . . . . . . 6-32
• Vérification de la pression de gonflage du pneu . . . 6-32
• Notes relatives à l'utilisation sécurisée du
TireMobilityKit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
• Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . 6-34
Remorquage plateforme roulante . . . . . . . . . . . . . 6-35
• Service de remorquage . . . . . . . . . . . . . . . . . . . . . . . . 6-35
• Retirer le crochet de remorquage . . . . . . . . . . . . . . . 6-36
• Remorquage d’urgence . . . . . . . . . . . . . . . . . . . . . . . . 6-37
Articles en cas d'urgence . . . . . . . . . . . . . . . . . . . . 6-38
• Extincteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Kit de premier secours . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Triangle de présignalisation . . . . . . . . . . . . . . . . . . . . 6-38
• Manomètre pour pneus. . . . . . . . . . . . . . . . . . . . . . . . 6-38
6

Que faire en cas d’urgence
8 6
EN CAS DE SURCHAUFFE DU MOTEUR
Si la jauge de température indique une
surchauffe, si vous constatez une perte
de puissance, ou si vous entendez un
fort bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous
devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur et
aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).5. Si la courroie de distribution de la
pompe à eau est endommagée ou si le
réservoir de liquide de refroidissement
du moteur présente une fuite, arrêtez
immédiatement le moteur et faites
appel à un concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.

Que faire en cas d’urgence
10 6
SYSTEME DE SURVEILLANCE DE LA PRESSION DES PNEUS (TPMS) (LE CAS ÉCHÉANT)
(1) Témoin de pression des pneus /
Témoin d'anomalie TPMS
(2) Indicateur de position de la roue
concernée (Affiché sur l'écran
LCD)
Les pneus, y compris la roue de
secours (si équipé), doivent être
contrôlés tous les mois à froid et être
gonflés à la pression recommandée
par le fabricant sur l'étiquette de
pression des pneus. (Si votre
véhicule est équipé de pneus aux
dimensions différentes de celles
indiquées sur la l'étiquette de
pression des pneus, vous devez
déterminer la pression appropriée
pour ces pneus).
Le système de surveillance de la
pression des pneus (TPMS), qui
allume un voyant lorsqu'un ou
plusieurs pneus sont
dangereusement sous-gonflés,
constitue un équipement de sécurité
supplémentaire. Par conséquent,
lorsque le témoin de pression des
pneus s'allume, vous devez vous
arrêter et contrôler vos pneus dès
que possible, et les gonfler à la
bonne pression.Si vous roulez avec un pneu sous-
gonflé, il risque de surchauffer et de
se détériorer.
Rouler avec des pneus sous-gonflés
augmente également la
consommation de carburant et
l'usure de la bande de roulement, et
peut réduire la maniabilité ainsi que
les performances de freinage.
Bien entendu, le TPMS ne dispense
pas le conducteur d'assurer la
maintenance appropriée des pneus ;
il est de sa responsabilité de veiller à
leur pression, même si le sous-
gonflage n'est pas assez important
pour allumer le témoin de pression
des pneus.
ODM062002■Type A
ODMEEM2004/ODMEEM2004FE■Type B
ODMEEM2005/ODMEEM2005FE

615
Que faire en cas d’urgence
AVERTISSEMENT
- Protection du TPMS
L'altération, la modification ou
la désactivation des
composants du système de
surveillance de la pression des
pneus (TPMS) risque d'entraver
la capacité du système à avertir
le conducteur de pneus sous-
gonflés et/ou de
dysfonctionnements du TPMS.
L'altération, la modification ou
la désactivation des
composants du système de
surveillance de la pression des
pneus (TPMS) peut, en outre,
entraîner l'annulation de la
garantie pour cette partie du
véhicule.
AVERTISSEMENT - Pour
l'Europe
• Ne modifiez pas le véhicule au
risque de créer des
interférences avec la fonction
TPMS.
• Les roues sur le marché ne
disposent pas de capteur
TPMS.
Pour votre sécurité, il est
recommandé d'utiliser des
pièces de rechange fournis
par un concessionnaire
HYUNDAI agréé.
• Si vous utilisez les roues sur
le marché, utilisez un capteur
TPMS approuvé par un
concessionnaire HYUNDAI
agréé. Si votre véhicule n'est
pas équipé d'un capteur TPMS
ou s'il ne fonctionne pas
correctement il se peut que
n'ayez pas accès au contrôle
périodique de véhicule mené
dans votre pays.
(Suite)(Suite)
❈Tous les v
