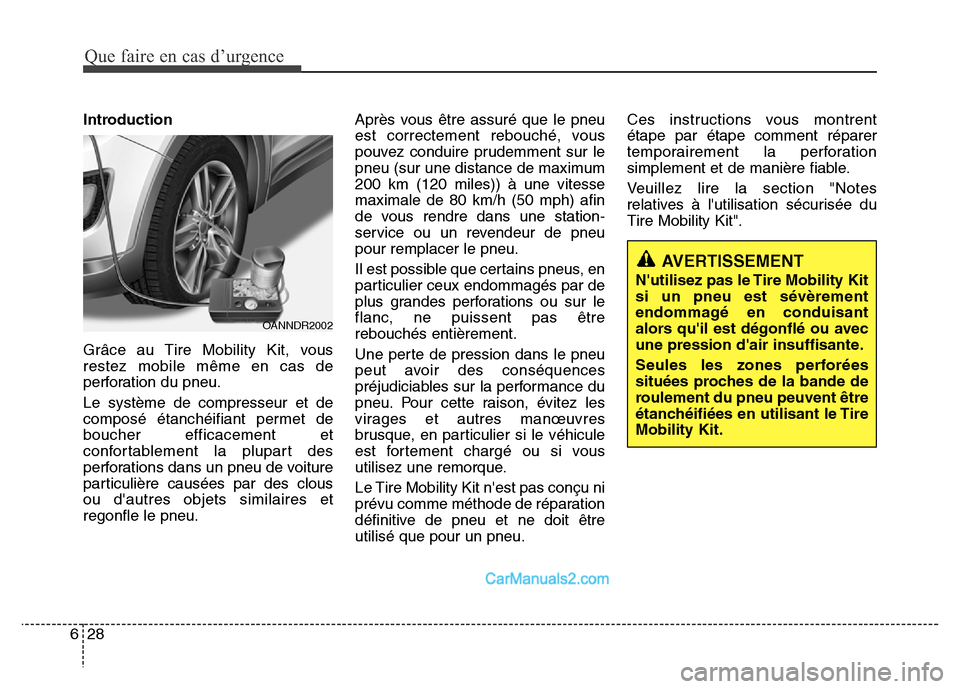

Introduction
Grâce au Tire Mobility Kit, vous
restez mobile même en cas de
perforation du pneu.
Le système de compresseur et de
composé étanchéifiant permet de
boucher efficacement et
confortablement la plupart des
perforations dans un pneu de voiture
particulière causées par des clous
ou d'autres objets similaires et
regonfle le pneu.Après vous être assuré que le pneu
est correctement rebouché, vous
pouvez conduire prudemment sur le
pneu (sur une distance de maximum
200 km (120 miles)) à une vitesse
maximale de 80 km/h (50 mph) afin
de vous rendre dans une station-
service ou un revendeur de pneu
pour remplacer le pneu.
Il est possible que certains pneus, en
particulier ceux endommagés par de
plus grandes perforations ou sur le
flanc, ne puissent pas être
rebouchés entièrement.
Une perte de pression dans le pneu
peut avoir des conséquences
préjudiciables sur la performance du
pneu. Pour cette raison, évitez les
virages et autres manœuvres
brusque, en particulier si le véhicule
est fortement chargé ou si vous
utilisez une remorque.
Le Tire Mobility Kit n'est pas conçu ni
prévu comme méthode de réparation
définitive de pneu et ne doit être
utilisé que pour un pneu.Ces instructions vous montrent
étape par étape comment réparer
temporairement la perforation
simplement et de manière fiable.
Veuillez lire la section "Notes
relatives à l'utilisation sécurisée du
Tire Mobility Kit".
AVERTISSEMENT
N'utilisez pas le Tire Mobility Kit
si un pneu est sévèrement
endommagé en conduisant
alors qu'il est dégonflé ou avec
une pression d'air insuffisante.
Seules les zones perforées
situées proches de la bande de
roulement du pneu peuvent être
étanchéifiées en utilisant le Tire
Mobility Kit.
OANNDR2002

Que faire en cas d’urgence
32 6

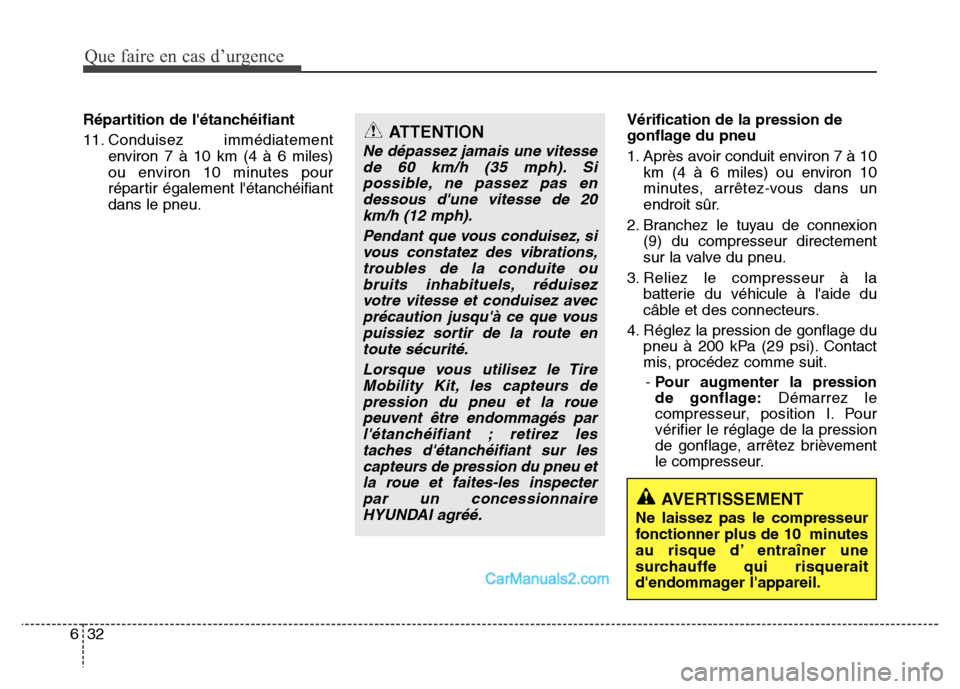

Répartition de l'étanchéifiant
11. Conduisez immédiatement
environ 7 à 10 km (4 à 6 miles)
ou environ 10 minutes pour
répartir également l'étanchéifiant
dans le pneu.Vérification de la pression de
gonflage du pneu
1. Après avoir conduit environ 7 à 10
km (4 à 6 miles) ou environ 10
minutes, arrêtez-vous dans un
endroit sûr.
2. Branchez le tuyau de connexion
(9) du compresseur directement
sur la valve du pneu.
3. Reliez le compresseur à la
batterie du véhicule à l'aide du
câble et des connecteurs.
4. Réglez la pression de gonflage du
pneu à 200 kPa (29 psi). Contact
mis, procédez comme suit.
- Pour augmenter la pression
de gonflage:Démarrez le
compresseur, position I. Pour
vérifier le réglage de la pression
de gonflage, arrêtez brièvement
le compresseur.
AVERTISSEMENT
Ne laissez pas le compresseur
fonctionner plus de 10 minutes
au risque d’ entraîner une
surchauffe qui risquerait
d'endommager l'appareil.
ATTENTION
Ne dépassez jamais une vitesse
de 60 km/h (35 mph). Si
possible, ne passez pas en
dessous d'une vitesse de 20
km/h (12 mph).
Pendant que vous conduisez, si
vous constatez des vibrations,
troubles de la conduite ou
bruits inhabituels, réduisez
votre vitesse et conduisez avec
précaution jusqu'à ce que vous
puissiez sortir de la route en
toute sécurité.
Lorsque vous utilisez le Tire
Mobility Kit, les capteurs de
pression du pneu et la roue
peuvent être endommagés par
l'étanchéifiant ; retirez les
taches d'étanchéifiant sur les
capteurs de pression du pneu et
la roue et faites-les inspecter
par un concessionnaire
HYUNDAI agréé.

633
Que faire en cas d’urgence

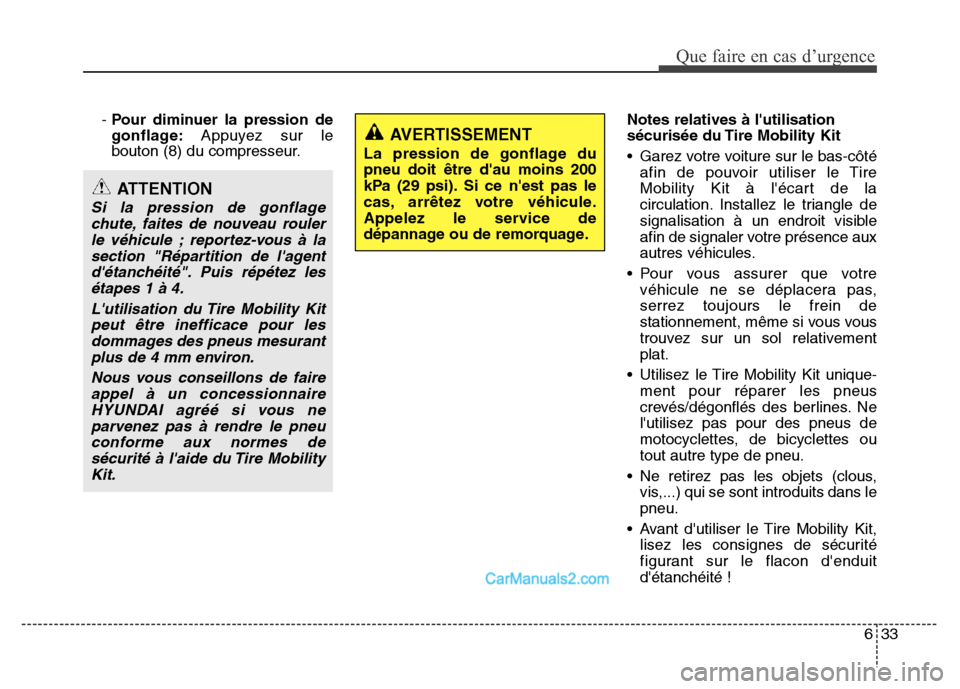

- Pour diminuer la pression de
gonflage:Appuyez sur le
bouton (8) du compresseur.Notes relatives à l'utilisation
sécurisée du Tire Mobility Kit
• Garez votre voiture sur le bas-côté
afin de pouvoir utiliser le Tire
Mobility Kit à l'écart de la
circulation. Installez le triangle de
signalisation à un endroit visible
afin de signaler votre présence aux
autres véhicules.
• Pour vous assurer que votre
véhicule ne se déplacera pas,
serrez toujours le frein de
stationnement, même si vous vous
trouvez sur un sol relativement
plat.
• Utilisez le Tire Mobility Kit unique-
ment pour réparer les pneus
crevés/dégonflés des berlines. Ne
l'utilisez pas pour des pneus de
motocyclettes, de bicyclettes ou
tout autre type de pneu.
• Ne retirez pas les objets (clous,
vis,...) qui se sont introduits dans le
pneu.
• Avant d'utiliser le Tire Mobility Kit,
lisez les consignes de sécurité
figurant sur le flacon d'enduit
d'étanchéité !
ATTENTION
Si la pression de gonflage
chute, faites de nouveau rouler
le véhicule ; reportez-vous à la
section "Répartition de l'agent
d'étanchéité". Puis répétez les
étapes 1 à 4.
L'utilisation du Tire Mobility Kit
peut être inefficace pour les
dommages des pneus mesurant
plus de 4 mm environ.
Nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé si vous ne
parvenez pas à rendre le pneu
conforme aux normes de
sécurité à l'aide du Tire Mobility
Kit.
AVERTISSEMENT
La pression de gonflage du
pneu doit être d'au moins 200
kPa (29 psi). Si ce n'est pas le
cas, arrêtez votre véhicule.
Appelez le service de
dépannage ou de remorquage.

Que faire en cas d’urgence
34 6
• Laissez le moteur tourner
uniquement si le véhicule se trouve
à l'extérieur. Sinon, le
fonctionnement du compresseur
risque de décharger la batterie du
véhicule.
• Ne laissez jamais le Tire Mobility
Kit sans surveillance pendant son
utilisation.
• Ne laissez pas le compresseur
fonctionner plus de 10 minutes à
la fois au risque d’ entraîner une
surchauffe.
• N'utilisez pas le Tire Mobility Kit si
la température ambiante est
inférieure à -30 °C (-22 °F).
• Lorsque le pneu et la roue sont
endommagés, n'utilisez pas le Tire
Mobility Kit, et ce pour des raisons
de sécurité.Caractéristiques techniques
Tension du système : 15 Vcc
Tension de service : 10 - 15 Vcc
Intensité : 20 A max.
Convient pour la plage de
températures d'utilisation suivante :
-30 ~ +70 °C (-22 ~ +158 °F)
Pression de service maxi :
6 bar (87 psi)
Dimensions
Compresseur : 220 x 130 x 80 mm
(8,7 x 5,1 x 3,1 pouces)
Bouteille contenant l'agent
d'étanchéité : 165 x 85,5 ø mm
(6,5 x 3,4 ø pouces)
Poids du compresseur :
1,8 kg (3,97 livres)
Volume d’agent d’ étanchéité :
620 ml (37,8 pouces cube)❈Vous pouvez vous procurer et
remplacer l’agent d’étanchéité et
les pièces de rechange auprès
d’un concessionnaire automobile
agréé ou d’un vendeur de pneus.
Les bouteilles d’agent d’étan-
chéité vides peuvent être jetées
avec les ordures ménagères. Les
résidus liquides d’agent
d’étanchéité doivent être collectés
par un vendeur de pneus ou un
concessionnaire automobile, ou
jetés conformément à la
réglementation locale relative à
l’élimination des déchets.

77
Entretien
Précautions relatives au
compartiment moteur
(Moteur diesel)
• L'injecteur piezo fonctionne sous haute
tension (maximum 200 V). Par
consequent, les accidents suivants
peuvent se produire:
- Le contact direct avec l'injecteur ou le
câble d'injecteur peut entraîner un
choc électrique, affecter vos muscles
ou votre système nerveux.
- L'onde électromagnétique émise par
l'injecteur en fonctionnement peut
causer un dysfonctionnement des
stimulateurs cardiaques.
• Suivez les conseils de sécurité ci-
dessous lorsque vous vérifiez le
compartiment moteur tandis que ce
dernier tourne.
- Ne touchez pas l'injecteur, les câbles
d'injecteur et l'ordinateur du moteur
pendant que le moteur tourne.
- Ne retirez pas le connecteur de
l'injecteur pendant que le moteur
tourne.
- Les porteurs de stimulateur
cardiaque ne doivent pas s'approcher
du moteur au démarrage ou en cours
de fonctionnement.
AVERTISSEMENT
- Moteur diesel
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage dans le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

711
Maintenance
CALENDRIER D'ENTRETIEN NORMAL - POUR L'EUROPE, SAUF LA RUSSIE
Les entretiens suivants doivent être effectués pour garantir un bon contrôle des émissions et des performances appropriées.
Gardez une trace de tous les entretiens relatifs aux émissions de votre véhicule pour faire valoir votre garantie. La fréquence
d'entretien est déterminée par la première information atteinte (kilométrage ou date).
*1: Vérifiez le niveau d'huile moteur et des fuites tous les 500 km (350
miles) ou avant un long trajet.
*
2: Ce calendrier de maintenance dépend de la qualité carburant. Il est
applicable uniquement lorsque le carburant utilisé t de type EN590 ou
équivalent. Si les spécifications du carburant Diesel ne correspondent
pas à a norme EN590, il doit être remplacé ar le calendrier de
maintenance strict.
*
3: Si l'huile conseillée n'est pas disponible, remplacez l'huile du moteur
et le filtre à huile du moteur tous les 20 000 km ou tous les ans.
*
4: Si l'huile recommandée n'est pas disponible, remplacez le filtre et
l'huile moteur tous les 15 000 km ou 12 mois pour essence 2,4L.
*
5: Vérifiez et complétez le niveau d'huile moteur régulièrement. Un
niveau d'huile insuffisant peut endommager le moteur et une telle
détérioration n'est pas couverte par la garantie.
*
6: Le calendrier de maintenance dépend de la qualité du carburant. Il est
applicable uniquement lorsque le carburant utilisé est de type EN590
ou équivalent. Si les spécifications du carburant Diesel ne
correspondent pas au EN590, il doit être remplacé plus fréquemment.
En cas de problèmes importants liés à la sécurité (limitations du débit
de carburant, fortes poussées, perte de puissance, démarrage
difficile, etc.), remplacez immédiatement le filtre à carburant sans tenir
compte du calendrier d'entretien et consultez un concessionnaire
HYUNDAI agréé pour en savoir plus.*
7: Le filtre à carburant ne nécessite généralement pas d'entretien.
Toutefois, une inspection périodique est recommandée en fonction de
la qualité du carburant. En cas de problèmes importants (limitations
du débit de carburant, fortes poussées, perte de puissance,
démarrage difficile, etc.), remplacez immédiatement le filtre à
carburant sans tenir compte du calendrier d'entretien et consultez un
concessionnaire HYUNDAI agréé pour en savoir plus.
*
8: Le liquide de boîte pont manuelle, l'huile de la boîte de transfert et
l'huile du différentiel arrière doivent être remplacés en cas de contact
avec de l'eau.
*
9: Inspection et correction ou remplacement si nécessaire. Inspection,
correction ou remplacement du tendeur de la courroie de distribution,
du galet de tension et de la poulie d'alternateur au besoin.
*
10: Lors de l'ajout de liquide de refroidissement, n'utilisez que de l'eau
déminéralisée ou douce et ne mélangez jamais de l'eau dure au
liquide de refroidissement ajouté en usine. Un mélange inadapté e
liquides de refroidissement peut entraîner des dysfonctionnements
graves ou endommager le moteur.
*
11: Inspection du véhicule à la recherche de vibrations du moteur et/ou
d'un bruit de soupape excessifs. Effectuez des réglages si nécessaire.
Nous vous conseillons de faire vérifier le système de votre véhicule
par un concessionnaire HYUNDAI agréé.
*
12: En cas de non-disponibilité d'Essence de bonne qualité atisfaisant
aux exigences des normes européennes relatives aux carburants
(EN228) ou de tout autre équivalent (additifs pour carburants y
compris), il est recommandé d'utiliser une bouteille d'additif. Pour
obtenir ces additifs ainsi que des instructions d'utilisation, adressez-
vous à un concessionnaire HYUNDAI agréé. Ne mélangez jamais
d'autres additifs..

Entretien
22 7
CALENDRIER D'ENTRETIEN NORMAL - SAUF EUROPE
Les services d'entretien suivants doivent être exécutés pour assurer un bon contrôle des émissions et une bonne performance.
Conservez vos factures pour tous les travaux sur le système antipollution du véhicule aux fins de la garantie. Là où un kilométrage
et un intervalle de temps sont donnés, la fréquence est établie par la première occurence.
*1: Vérifier le tendeur de la courroie de distribution, le galet de tension et
la poulie d'alternateur et les réparer ou remplacer au besoin.
*
2: Tous les 500 km ou avant un long trajet, contrôlez le niveau d’huile et
vérifier qu’aucune fuite n’est survenue.
*
3: Vérifier régulièrement le niveau d’huile moteur & compléter si
nécessaire. Le fait de rouler avec un niveau d'huile moteur trop faible
est susceptible de provoquer des dommages moteur non couverts
par la garantie.
*
4: Le calendrier de maintenance dépend de la qualité du carburant. Il
est applicable uniquement lorsque le carburant utilisé est de type
EN590 ou équivalent. Si les spécifications du carburant Diesel ne
correspondent pas au EN590, il doit être remplacé plus
fréquemment.HYUNDAI recommande « une inspection tous les
7 500 km, un remplacement tous les 15 000 km ».
En cas de problèmes importants liés à la sécurité (limitations du
débit de carburant, fortes poussées, perte de puissance, démarrage
difficile, etc.), remplacez immédiatement le filtre à carburant sans
tenir compte du calendrier d'entretien et consultez un
concessionnaire HYUNDAI agréé pour en savoir plus.
*
5: Pour votre confort, il peut être remplacé avant l'intervalle prévu en
complément d'un autre entretien.
*
6: Relever un bruit excessif des soupapes et/ou une vibration du moteur
et régler, si nécessaire. Nous vous conseillons de faire vérifier le
système de votre véhicule par un concessionnaire HYUNDAI agréé.*
7: Le filtre à carburant ne nécessite généralement pas d'entretien.
Toutefois, une inspection périodique est recommandée en fonction
de la qualité du carburant. En cas de problèmes importants
(limitations du débit de carburant, fortes poussées, perte de
puissance, démarrage difficile, etc.), remplacez immédiatement le
filtre à carburant sans tenir compte du calendrier d'entretien et
consultez un concessionnaire HYUNDAI agréé pour en savoir plus.
*
8: Lors de l'ajout de liquide de refroidissement, n'utilisez que de l'eau
déminéralisée ou douce et ne mélangez jamais de l'eau dure au
liquide de refroidissement ajouté en usine. Un mélange inadapté de
liquides de refroidissement peut entraîner des dysfonctionnements
graves ou endommager le moteur.
*
9: Vérifier le tendeur de la courroie de distribution, le galet de tension et
la poulie d'alternateur et les réparer ou remplacer au besoin.
*
10: En cas de non-disponibilité d’essence de bonne qualité satisfaisant
aux exigences des normes européennes relatives aux carburants
(EN228) ou de tout autre équivalent (additifs pour carburants y
compris), il est recommandé d’utiliser un bidon d’additif. Pour obtenir
ces additifs ainsi que des instructions d’utilisation, adressez-vous à
un concessionnaire HYUNDAI agréé. Ne mélangez jamais d’autres
additifs.
*
11: Le liquide de boîte pont manuelle, l'huile de la boîte de transfert et
l'huile du différentiel arrière doivent être remplacés en cas de contact
avec de l'eau.

Entretien
36 7
EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre
La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire.
Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le système
d’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut être
nécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Nous recommandons de faire
remplacer le filtre à carburant par un
concessionnaire HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Nous
recommandons de faire remplacer les
tubulures de carburant et les joints par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
-
Diesel uniquement
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.
ATTENTION
Lorsque vous inspectez la courroie,
mettez le contact en position
LOCK/OFF ou ACC.
