Introduction

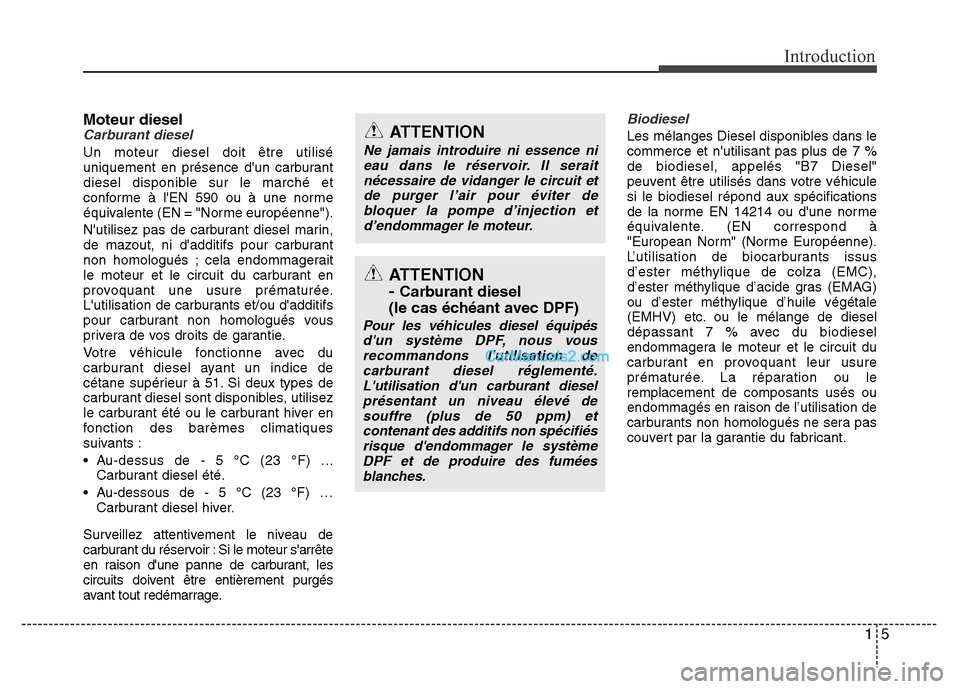

Moteur dieselCarburant diesel
Un moteur diesel doit être utilisé
uniquement en présence d'un carburant
diesel disponible sur le marché et
conforme à l'EN 590 ou à une norme
équivalente (EN = "Norme européenne").
N'utilisez pas de carburant diesel marin,
de mazout, ni d'additifs pour carburant
non homologués ; cela endommagerait
le moteur et le circuit du carburant en
provoquant une usure prématurée.
L'utilisation de carburants et/ou d'additifs
pour carburant non homologués vous
privera de vos droits de garantie.
Votre véhicule fonctionne avec du
carburant diesel ayant un indice de
cétane supérieur à 51. Si deux types de
carburant diesel sont disponibles, utilisez
le carburant été ou le carburant hiver en
fonction des barèmes climatiques
suivants :
• Au-dessus de - 5 °C (23 °F) ...
Carburant diesel été.
• Au-dessous de - 5 °C (23 °F) …
Carburant diesel hiver.
Surveillez attentivement le niveau de
carburant du réservoir : Si le moteur s'arrête
en raison d'une panne de carburant, les
circuits doivent être entièrement purgés
avant tout redémarrage.
Biodiesel
Les mélanges Diesel disponibles dans le
commerce et n'utilisant pas plus de 7 %
de biodiesel, appelés "B7 Diesel"
peuvent être utilisés dans votre véhicule
si le biodiesel répond aux spécifications
de la norme EN 14214 ou d'une norme
équivalente. (EN correspond à
"European Norm" (Norme Européenne).
L’utilisation de biocarburants issus
d’ester méthylique de colza (EMC),
d’ester méthylique d’acide gras (EMAG)
ou d’ester méthylique d’huile végétale
(EMHV) etc. ou le mélange de diesel
dépassant 7 % avec du biodiesel
endommagera le moteur et le circuit du
carburant en provoquant leur usure
prématurée. La réparation ou le
remplacement de composants usés ou
endommagés en raison de l’utilisation de
carburants non homologués ne sera pas
couvert par la garantie du fabricant.ATTENTION
Ne jamais introduire ni essence ni
eau dans le réservoir. Il serait
nécessaire de vidanger le circuit et
de purger l’air pour éviter de
bloquer la pompe d’injection et
d’endommager le moteur.
ATTENTION
-
Carburant diesel
(le cas échéant avec DPF)
Pour les véhicules diesel équipés
d'un système DPF, nous vous
recommandons l'utilisation de
carburant diesel réglementé.
L'utilisation d'un carburant diesel
présentant un niveau élevé de
souffre (plus de 50 ppm) et
contenant des additifs non spécifiés
risque d'endommager le système
DPF et de produire des fumées
blanches.

Équipements de votre véhicule
36 4

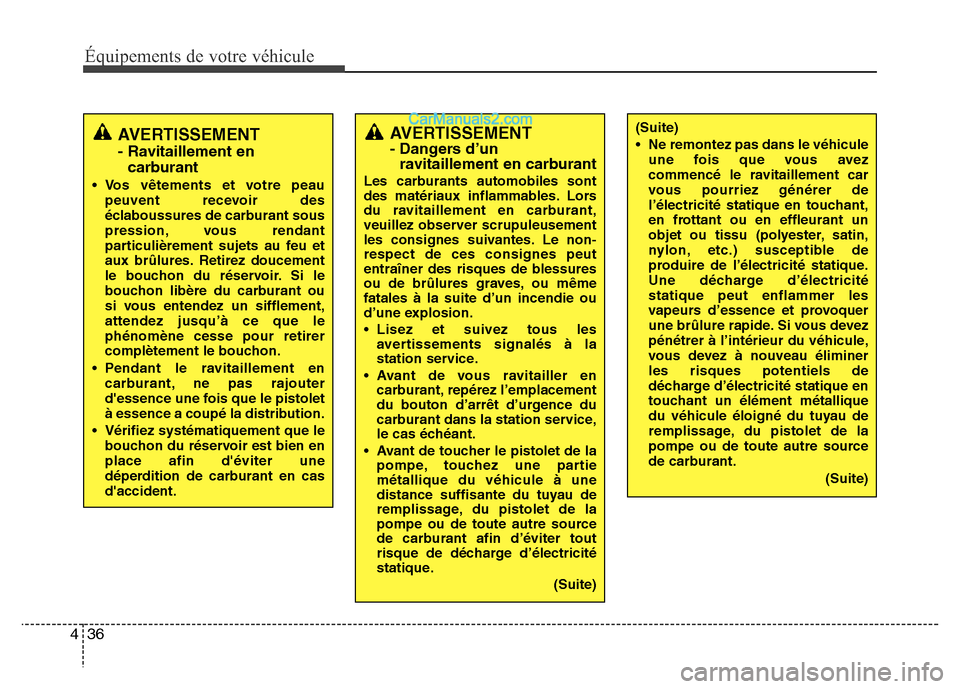

AVERTISSEMENT - Dangers d’un
ravitaillement en carburant
Les carburants automobiles sont
des matériaux inflammables. Lors
du ravitaillement en carburant,
veuillez observer scrupuleusement
les consignes suivantes. Le non-
respect de ces consignes peut
entraîner des risques de blessures
ou de brûlures graves, ou même
fatales à la suite d’un incendie ou
d’une explosion.
• Lisez et suivez tous les
avertissements signalés à la
station service.
• Avant de vous ravitailler en
carburant, repérez l’emplacement
du bouton d’arrêt d’urgence du
carburant dans la station service,
le cas échéant.
• Avant de toucher le pistolet de la
pompe, touchez une partie
métallique du véhicule à une
distance suffisante du tuyau de
remplissage, du pistolet de la
pompe ou de toute autre source
de carburant afin d’éviter tout
risque de décharge d’électricité
statique.
(Suite)
AVERTISSEMENT
- Ravitaillement en
carburant
• Vos vêtements et votre peau
peuvent recevoir des
éclaboussures de carburant sous
pression, vous rendant
particulièrement sujets au feu et
aux brûlures. Retirez doucement
le bouchon du réservoir. Si le
bouchon libère du carburant ou
si vous entendez un sifflement,
attendez jusqu’à ce que le
phénomène cesse pour retirer
complètement le bouchon.
• Pendant le ravitaillement en
carburant, ne pas rajouter
d'essence une fois que le pistolet
à essence a coupé la distribution.
• Vérifiez systématiquement que le
bouchon du réservoir est bien en
place afin d'éviter une
déperdition de carburant en cas
d'accident.
(Suite)
• Ne remontez pas dans le véhicule
une fois que vous avez
commencé le ravitaillement car
vous pourriez générer de
l’électricité statique en touchant,
en frottant ou en effleurant un
objet ou tissu (polyester, satin,
nylon, etc.) susceptible de
produire de l’électricité statique.
Une décharge d’électricité
statique peut enflammer les
vapeurs d’essence et provoquer
une brûlure rapide. Si vous devez
pénétrer à l’intérieur du véhicule,
vous devez à nouveau éliminer
les risques potentiels de
décharge d’électricité statique en
touchant un élément métallique
du véhicule éloigné du tuyau de
remplissage, du pistolet de la
pompe ou de toute autre source
de carburant.
(Suite)

Équipements de votre véhicule
46 4

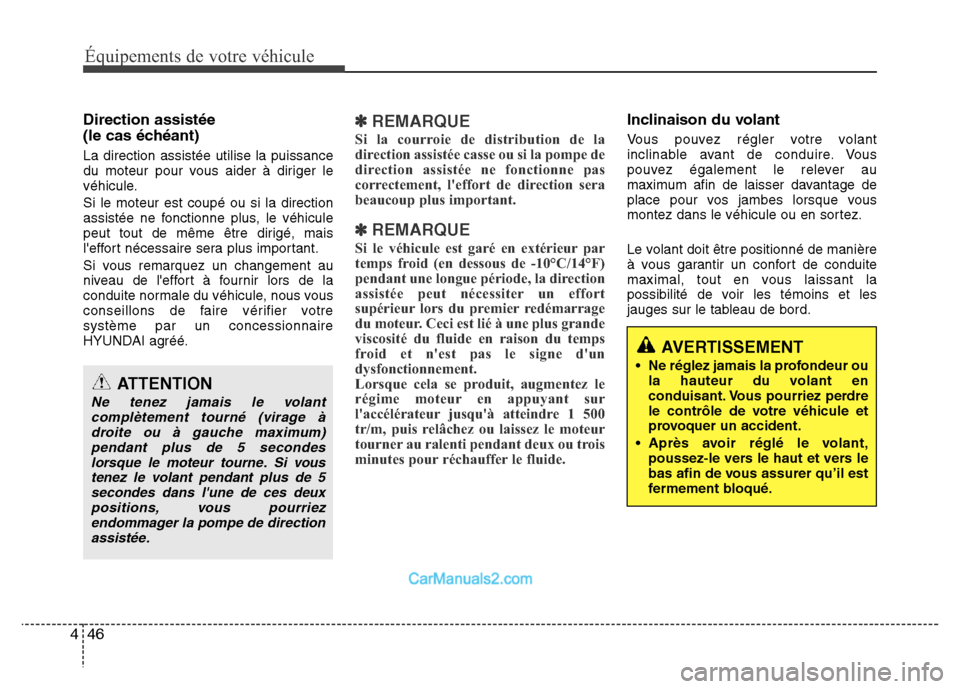

Direction assistée
(le cas échéant)
La direction assistée utilise la puissance
du moteur pour vous aider à diriger le
véhicule.
Si le moteur est coupé ou si la direction
assistée ne fonctionne plus, le véhicule
peut tout de même être dirigé, mais
l'effort nécessaire sera plus important.
Si vous remarquez un changement au
niveau de l'effort à fournir lors de la
conduite normale du véhicule, nous vous
conseillons de faire vérifier votre
système par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
Si la courroie de distribution de la
direction assistée casse ou si la pompe de
direction assistée ne fonctionne pas
correctement, l'effort de direction sera
beaucoup plus important.
✽REMARQUE
Si le véhicule est garé en extérieur par
temps froid (en dessous de -10°C/14°F)
pendant une longue période, la direction
assistée peut nécessiter un effort
supérieur lors du premier redémarrage
du moteur. Ceci est lié à une plus grande
viscosité du fluide en raison du temps
froid et n'est pas le signe d'un
dysfonctionnement.
Lorsque cela se produit, augmentez le
régime moteur en appuyant sur
l'accélérateur jusqu'à atteindre 1 500
tr/m, puis relâchez ou laissez le moteur
tourner au ralenti pendant deux ou trois
minutes pour réchauffer le fluide.
Inclinaison du volant
Vous pouvez régler votre volant
inclinable avant de conduire. Vous
pouvez également le relever au
maximum afin de laisser davantage de
place pour vos jambes lorsque vous
montez dans le véhicule ou en sortez.
Le volant doit être positionné de manière
à vous garantir un confort de conduite
maximal, tout en vous laissant la
possibilité de voir les témoins et les
jauges sur le tableau de bord.
ATTENTION
Ne tenez jamais le volant
complètement tourné (virage à
droite ou à gauche maximum)
pendant plus de 5 secondes
lorsque le moteur tourne. Si vous
tenez le volant pendant plus de 5
secondes dans l'une de ces deux
positions, vous pourriez
endommager la pompe de direction
assistée.
AVERTISSEMENT
• Ne réglez jamais la profondeur ou
la hauteur du volant en
conduisant. Vous pourriez perdre
le contrôle de votre véhicule et
provoquer un accident.
• Après avoir réglé le volant,
poussez-le vers le haut et vers le
bas afin de vous assurer qu’il est
fermement bloqué.

98 4
Équipements de votre véhicule

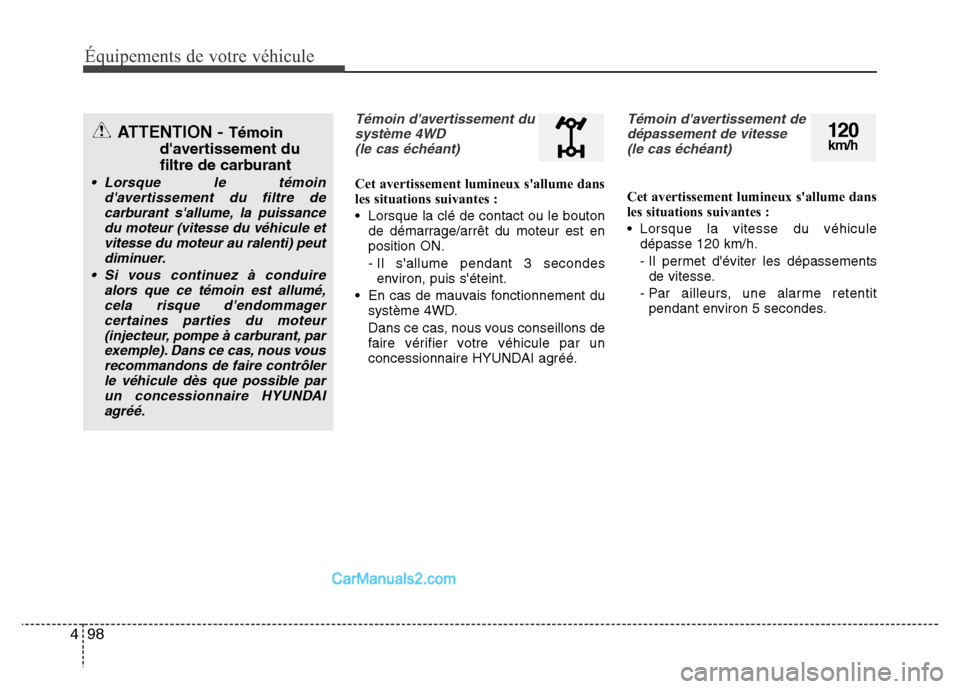

Témoin d'avertissement du
système 4WD
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• En cas de mauvais fonctionnement du
système 4WD.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Témoin d'avertissement de
dépassement de vitesse
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la vitesse du véhicule
dépasse 120 km/h.
- Il permet d'éviter les dépassements
de vitesse.
- Par ailleurs, une alarme retentit
pendant environ 5 secondes.
120km/hATTENTION - Témoin
d'avertissement du
filtre de carburant
• Lorsque le témoin
d'avertissement du filtre de
carburant s'allume, la puissance
du moteur (vitesse du véhicule et
vitesse du moteur au ralenti) peut
diminuer.
• Si vous continuez à conduire
alors que ce témoin est allumé,
cela risque d'endommager
certaines parties du moteur
(injecteur, pompe à carburant, par
exemple). Dans ce cas, nous vous
recommandons de faire contrôler
le véhicule dès que possible par
un concessionnaire HYUNDAI
agréé.

4 143
Équipements de votre véhicule

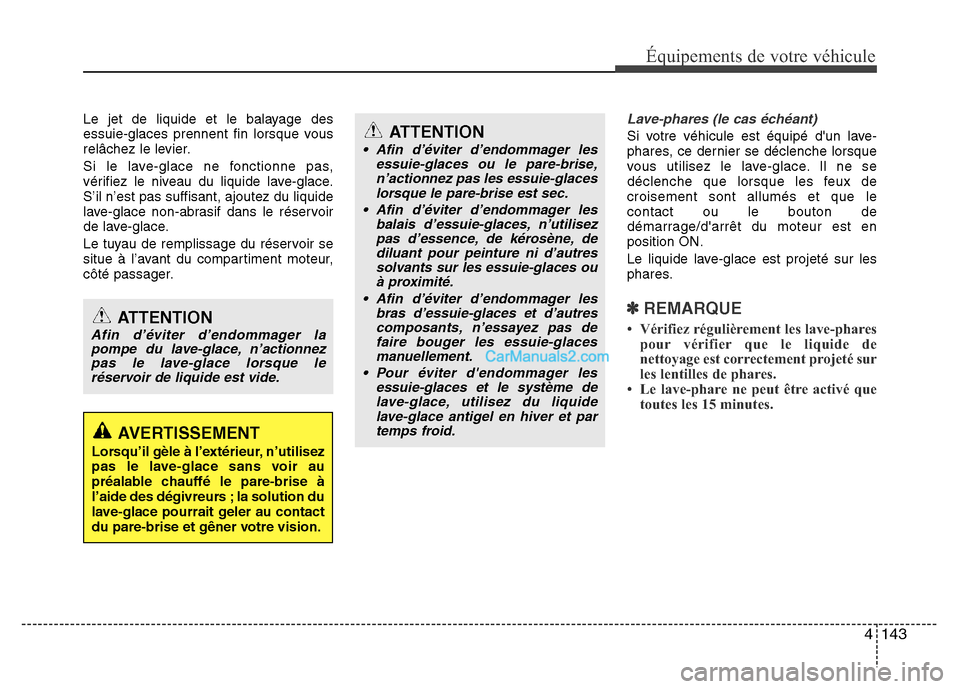

Le jet de liquide et le balayage des
essuie-glaces prennent fin lorsque vous
relâchez le levier.
Si le lave-glace ne fonctionne pas,
vérifiez le niveau du liquide lave-glace.
S’il n’est pas suffisant, ajoutez du liquide
lave-glace non-abrasif dans le réservoir
de lave-glace.
Le tuyau de remplissage du réservoir se
situe à l’avant du compartiment moteur,
côté passager.Lave-phares (le cas échéant)
Si votre véhicule est équipé d'un lave-
phares, ce dernier se déclenche lorsque
vous utilisez le lave-glace. Il ne se
déclenche que lorsque les feux de
croisement sont allumés et que le
contact ou le bouton de
démarrage/d'arrêt du moteur est en
position ON.
Le liquide lave-glace est projeté sur les
phares.
✽ REMARQUE
• Vérifiez régulièrement les lave-phares
pour vérifier que le liquide de
nettoyage est correctement projeté sur
les lentilles de phares.
• Le lave-phare ne peut être activé que
toutes les 15 minutes.ATTENTION
Afin d’éviter d’endommager la
pompe du lave-glace, n’actionnez
pas le lave-glace lorsque le
réservoir de liquide est vide.
AVERTISSEMENT
Lorsqu’il gèle à l’extérieur, n’utilisez
pas le lave-glace sans voir au
préalable chauffé le pare-brise à
l’aide des dégivreurs ; la solution du
lave-glace pourrait geler au contact
du pare-brise et gêner votre vision.
ATTENTION
• Afin d’éviter d’endommager les
essuie-glaces ou le pare-brise,
n’actionnez pas les essuie-glaces
lorsque le pare-brise est sec.
• Afin d’éviter d’endommager les
balais d’essuie-glaces, n’utilisez
pas d’essence, de kérosène, de
diluant pour peinture ni d’autres
solvants sur les essuie-glaces ou
à proximité.
• Afin d’éviter d’endommager les
bras d’essuie-glaces et d’autres
composants, n’essayez pas de
faire bouger les essuie-glaces
manuellement.
• Pour éviter d'endommager les
essuie-glaces et le système de
lave-glace, utilisez du liquide
lave-glace antigel en hiver et par
temps froid.

537
Conduire votre véhicule

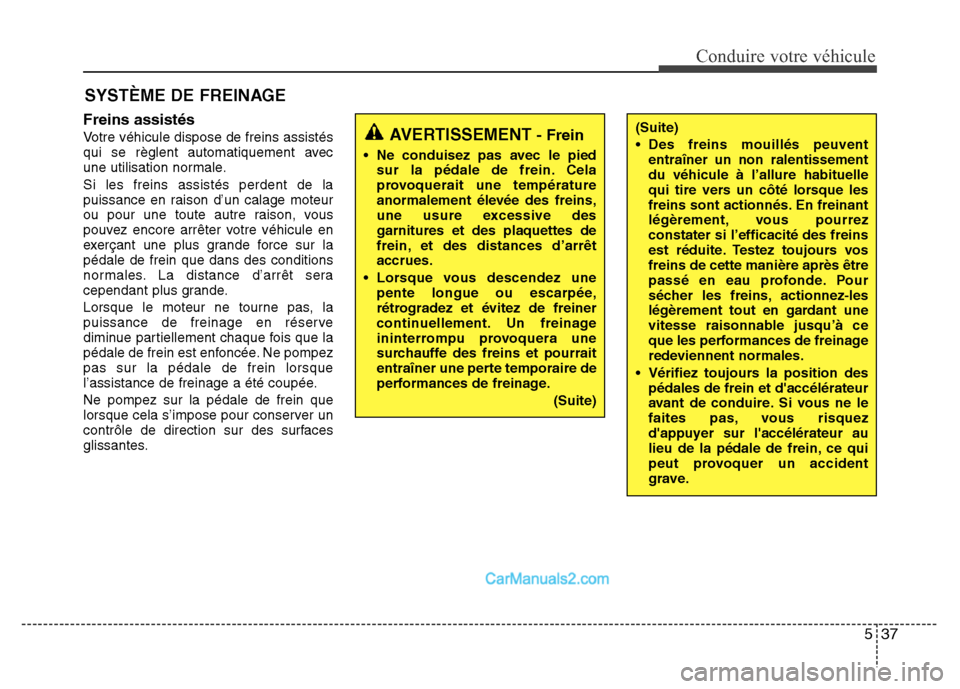

Freins assistés
Votre véhicule dispose de freins assistés
qui se règlent automatiquement avec
une utilisation normale.
Si les freins assistés perdent de la
puissance en raison d’un calage moteur
ou pour une toute autre raison, vous
pouvez encore arrêter votre véhicule en
exerçant une plus grande force sur la
pédale de frein que dans des conditions
normales. La distance d’arrêt sera
cependant plus grande.
Lorsque le moteur ne tourne pas, la
puissance de freinage en réserve
diminue partiellement chaque fois que la
pédale de frein est enfoncée. Ne pompez
pas sur la pédale de frein lorsque
l’assistance de freinage a été coupée.
Ne pompez sur la pédale de frein que
lorsque cela s’impose pour conserver un
contrôle de direction sur des surfaces
glissantes.
SYSTÈME DE FREINAGE
AVERTISSEMENT- Frein
• Ne conduisez pas avec le pied
sur la pédale de frein. Cela
provoquerait une température
anormalement élevée des freins,
une usure excessive des
garnitures et des plaquettes de
frein, et des distances d’arrêt
accrues.
• Lorsque vous descendez une
pente longue ou escarpée,
rétrogradez et évitez de freiner
continuellement. Un freinage
ininterrompu provoquera une
surchauffe des freins et pourrait
entraîner une perte temporaire de
performances de freinage.
(Suite)
(Suite)
• Des freins mouillés peuvent
entraîner un non ralentissement
du véhicule à l’allure habituelle
qui tire vers un côté lorsque les
freins sont actionnés. En freinant
légèrement, vous pourrez
constater si l’efficacité des freins
est réduite. Testez toujours vos
freins de cette manière après être
passé en eau profonde. Pour
sécher les freins, actionnez-les
légèrement tout en gardant une
vitesse raisonnable jusqu’à ce
que les performances de freinage
redeviennent normales.
• Vérifiez toujours la position des
pédales de frein et d'accélérateur
avant de conduire. Si vous ne le
faites pas, vous risquez
d'appuyer sur l'accélérateur au
lieu de la pédale de frein, ce qui
peut provoquer un accident
grave.

589
Conduire votre véhicule

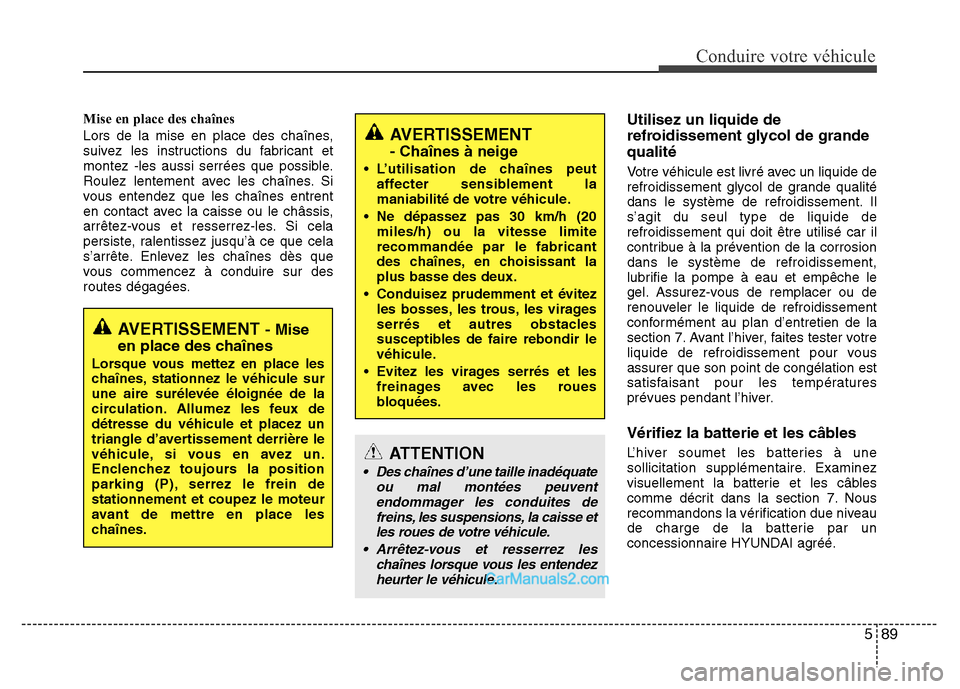

Mise en place des chaînes
Lors de la mise en place des chaînes,
suivez les instructions du fabricant et
montez -les aussi serrées que possible.
Roulez lentement avec les chaînes. Si
vous entendez que les chaînes entrent
en contact avec la caisse ou le châssis,
arrêtez-vous et resserrez-les. Si cela
persiste, ralentissez jusqu’à ce que cela
s’arrête. Enlevez les chaînes dès que
vous commencez à conduire sur des
routes dégagées.Utilisez un liquide de
refroidissement glycol de grande
qualité
Votre véhicule est livré avec un liquide de
refroidissement glycol de grande qualité
dans le système de refroidissement. Il
s’agit du seul type de liquide de
refroidissement qui doit être utilisé car il
contribue à la prévention de la corrosion
dans le système de refroidissement,
lubrifie la pompe à eau et empêche le
gel. Assurez-vous de remplacer ou de
renouveler le liquide de refroidissement
conformément au plan d’entretien de la
section 7. Avant l’hiver, faites tester votre
liquide de refroidissement pour vous
assurer que son point de congélation est
satisfaisant pour les températures
prévues pendant l’hiver.
Vérifiez la batterie et les câbles
L’hiver soumet les batteries à une
sollicitation supplémentaire. Examinez
visuellement la batterie et les câbles
comme décrit dans la section 7. Nous
recommandons la vérification due niveau
de charge de la batterie par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT - Mise
en place des chaînes
Lorsque vous mettez en place les
chaînes, stationnez le véhicule sur
une aire surélevée éloignée de la
circulation. Allumez les feux de
détresse du véhicule et placez un
triangle d’avertissement derrière le
véhicule, si vous en avez un.
Enclenchez toujours la position
parking (P), serrez le frein de
stationnement et coupez le moteur
avant de mettre en place les
chaînes.
AVERTISSEMENT
- Chaînes à neige
• L’utilisation de chaînes peut
affecter sensiblement la
maniabilité de votre véhicule.
• Ne dépassez pas 30 km/h (20
miles/h) ou la vitesse limite
recommandée par le fabricant
des chaînes, en choisissant la
plus basse des deux.
• Conduisez prudemment et évitez
les bosses, les trous, les virages
serrés et autres obstacles
susceptibles de faire rebondir le
véhicule.
• Evitez les virages serrés et les
freinages avec les roues
bloquées.
ATTENTION
• Des chaînes d’une taille inadéquate
ou mal montées peuvent
endommager les conduites de
freins, les suspensions, la caisse et
les roues de votre véhicule.
• Arrêtez-vous et resserrez les
chaînes lorsque vous les entendez
heurter le véhicule.

Que faire en cas d’urgence
8 6

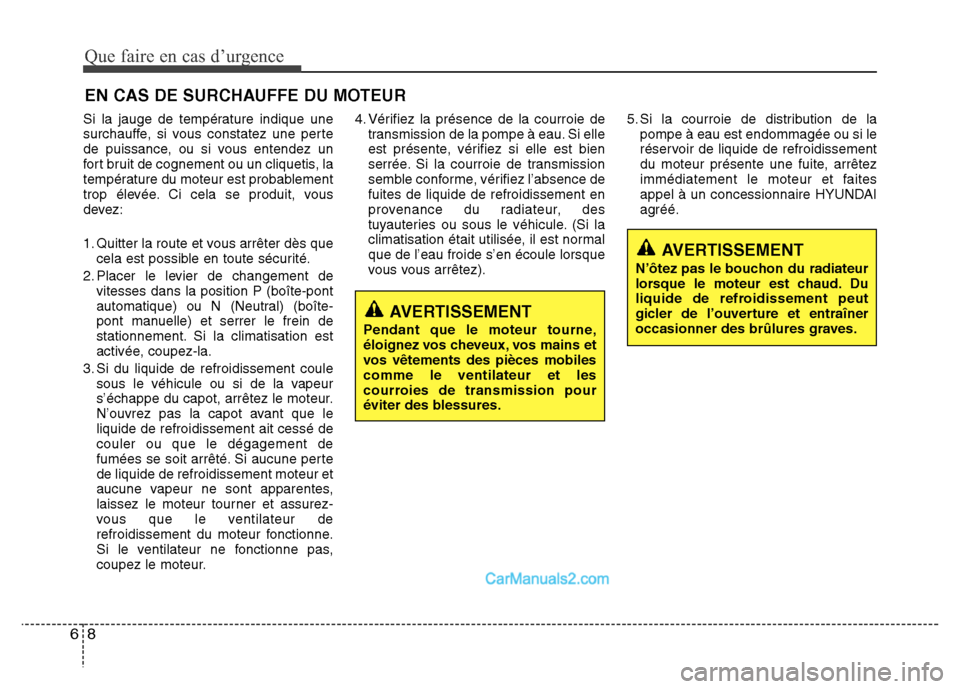

EN CAS DE SURCHAUFFE DU MOTEUR
Si la jauge de température indique une
surchauffe, si vous constatez une perte
de puissance, ou si vous entendez un
fort bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous
devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur et
aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).5. Si la courroie de distribution de la
pompe à eau est endommagée ou si le
réservoir de liquide de refroidissement
du moteur présente une fuite, arrêtez
immédiatement le moteur et faites
appel à un concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
