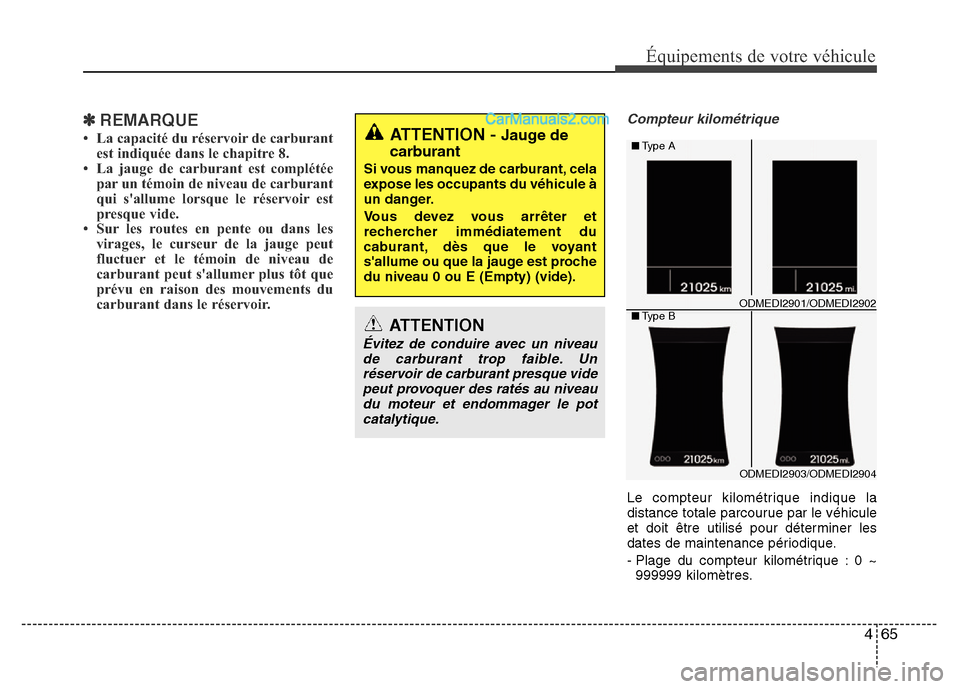

465
Équipements de votre véhicule
✽REMARQUE
• La capacité du réservoir de carburant
est indiquée dans le chapitre 8.
• La jauge de carburant est complétée
par un témoin de niveau de carburant
qui s'allume lorsque le réservoir est
presque vide.
• Sur les routes en pente ou dans les
virages, le curseur de la jauge peut
fluctuer et le témoin de niveau de
carburant peut s'allumer plus tôt que
prévu en raison des mouvements du
carburant dans le réservoir.
Compteur kilométrique
Le compteur kilométrique indique la
distance totale parcourue par le véhicule
et doit être utilisé pour déterminer les
dates de maintenance périodique.
- Plage du compteur kilométrique : 0 ~
999999 kilomètres.
ATTENTION
Évitez de conduire avec un niveau
de carburant trop faible. Un
réservoir de carburant presque vide
peut provoquer des ratés au niveau
du moteur et endommager le pot
catalytique.
ODMEDI2903/ODMEDI2904 ■Type A
■Type B
ODMEDI2901/ODMEDI2902
ATTENTION - Jauge de
carburant
Si vous manquez de carburant, cela
expose les occupants du véhicule à
un danger.
Vous devez vous arrêter et
rechercher immédiatement du
caburant, dès que le voyant
s'allume ou que la jauge est proche
du niveau 0 ou E (Empty) (vide).

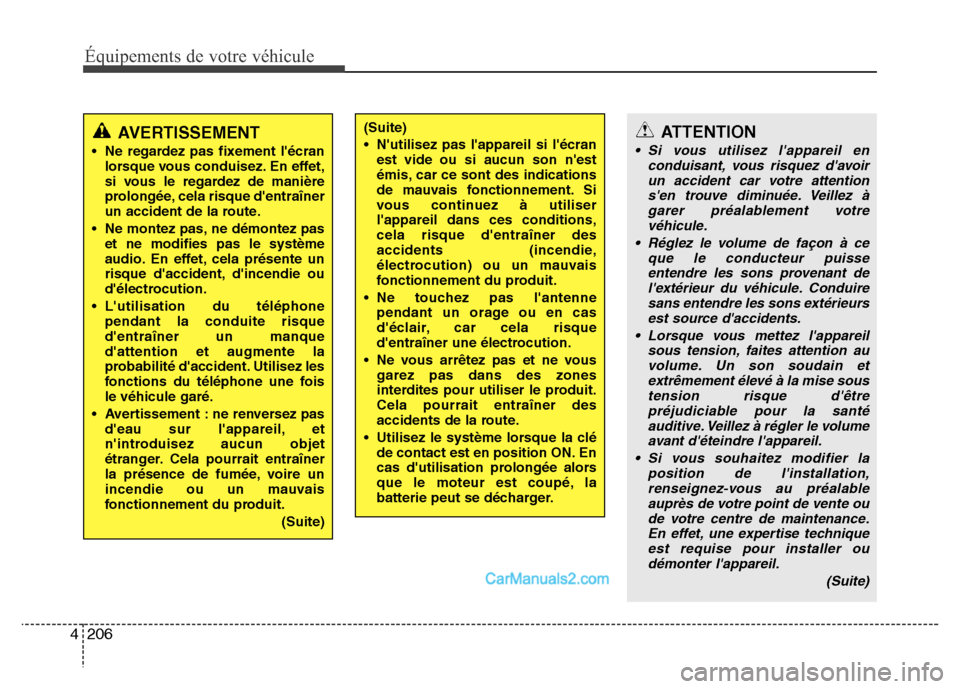

206 4
Équipements de votre véhicule
ATTENTION
• Si vous utilisez l'appareil en
conduisant, vous risquez d'avoir
un accident car votre attention
s'en trouve diminuée. Veillez à
garer préalablement votre
véhicule.
• Réglez le volume de façon à ce
que le conducteur puisse
entendre les sons provenant de
l'extérieur du véhicule. Conduire
sans entendre les sons extérieurs
est source d'accidents.
• Lorsque vous mettez l'appareil
sous tension, faites attention au
volume. Un son soudain et
extrêmement élevé à la mise sous
tension risque d'être
préjudiciable pour la santé
auditive. Veillez à régler le volume
avant d'éteindre l'appareil.
• Si vous souhaitez modifier la
position de l'installation,
renseignez-vous au préalable
auprès de votre point de vente ou
de votre centre de maintenance.
En effet, une expertise technique
est requise pour installer ou
démonter l'appareil.
(Suite)
AVERTISSEMENT
• Ne regardez pas fixement l'écran
lorsque vous conduisez. En effet,
si vous le regardez de manière
prolongée, cela risque d'entraîner
un accident de la route.
• Ne montez pas, ne démontez pas
et ne modifies pas le système
audio. En effet, cela présente un
risque d'accident, d'incendie ou
d'électrocution.
• L'utilisation du téléphone
pendant la conduite risque
d'entraîner un manque
d'attention et augmente la
probabilité d'accident. Utilisez les
fonctions du téléphone une fois
le véhicule garé.
• Avertissement : ne renversez pas
d'eau sur l'appareil, et
n'introduisez aucun objet
étranger. Cela pourrait entraîner
la présence de fumée, voire un
incendie ou un mauvais
fonctionnement du produit.
(Suite)
(Suite)
• N'utilisez pas l'appareil si l'écran
est vide ou si aucun son n'est
émis, car ce sont des indications
de mauvais fonctionnement. Si
vous continuez à utiliser
l'appareil dans ces conditions,
cela risque d'entraîner des
accidents (incendie,
électrocution) ou un mauvais
fonctionnement du produit.
• Ne touchez pas l'antenne
pendant un orage ou en cas
d'éclair, car cela risque
d'entraîner une électrocution.
• Ne vous arrêtez pas et ne vous
garez pas dans des zones
interdites pour utiliser le produit.
Cela pourrait entraîner des
accidents de la route.
• Utilisez le système lorsque la clé
de contact est en position ON. En
cas d'utilisation prolongée alors
que le moteur est coupé, la
batterie peut se décharger.

Que faire en cas d’urgence
10 6

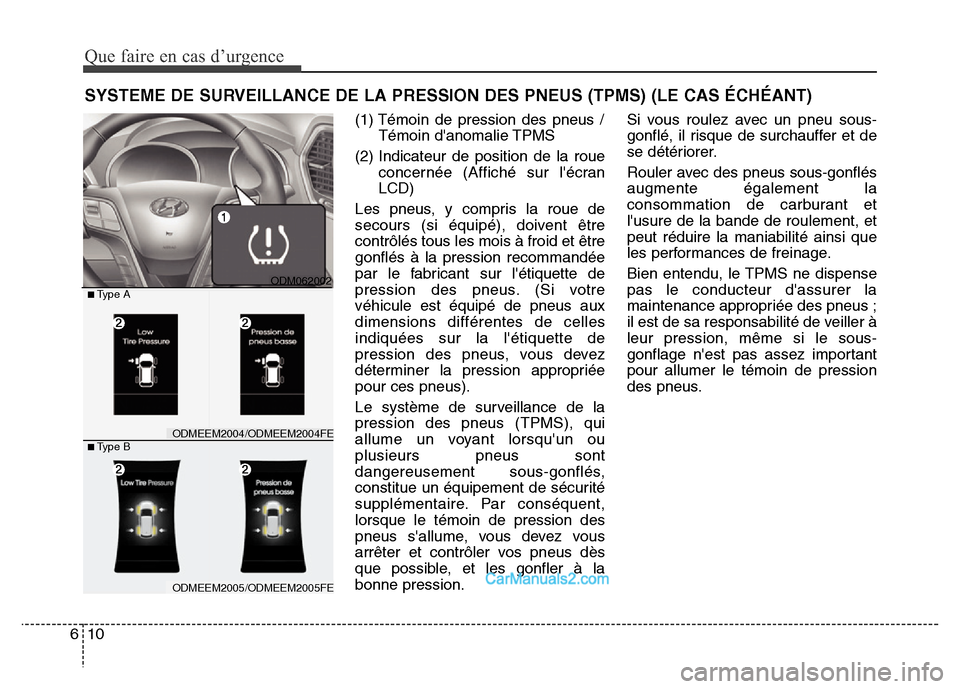

SYSTEME DE SURVEILLANCE DE LA PRESSION DES PNEUS (TPMS) (LE CAS ÉCHÉANT)
(1) Témoin de pression des pneus /
Témoin d'anomalie TPMS
(2) Indicateur de position de la roue
concernée (Affiché sur l'écran
LCD)
Les pneus, y compris la roue de
secours (si équipé), doivent être
contrôlés tous les mois à froid et être
gonflés à la pression recommandée
par le fabricant sur l'étiquette de
pression des pneus. (Si votre
véhicule est équipé de pneus aux
dimensions différentes de celles
indiquées sur la l'étiquette de
pression des pneus, vous devez
déterminer la pression appropriée
pour ces pneus).
Le système de surveillance de la
pression des pneus (TPMS), qui
allume un voyant lorsqu'un ou
plusieurs pneus sont
dangereusement sous-gonflés,
constitue un équipement de sécurité
supplémentaire. Par conséquent,
lorsque le témoin de pression des
pneus s'allume, vous devez vous
arrêter et contrôler vos pneus dès
que possible, et les gonfler à la
bonne pression.Si vous roulez avec un pneu sous-
gonflé, il risque de surchauffer et de
se détériorer.
Rouler avec des pneus sous-gonflés
augmente également la
consommation de carburant et
l'usure de la bande de roulement, et
peut réduire la maniabilité ainsi que
les performances de freinage.
Bien entendu, le TPMS ne dispense
pas le conducteur d'assurer la
maintenance appropriée des pneus ;
il est de sa responsabilité de veiller à
leur pression, même si le sous-
gonflage n'est pas assez important
pour allumer le témoin de pression
des pneus.
ODM062002■Type A
ODMEEM2004/ODMEEM2004FE■Type B
ODMEEM2005/ODMEEM2005FE

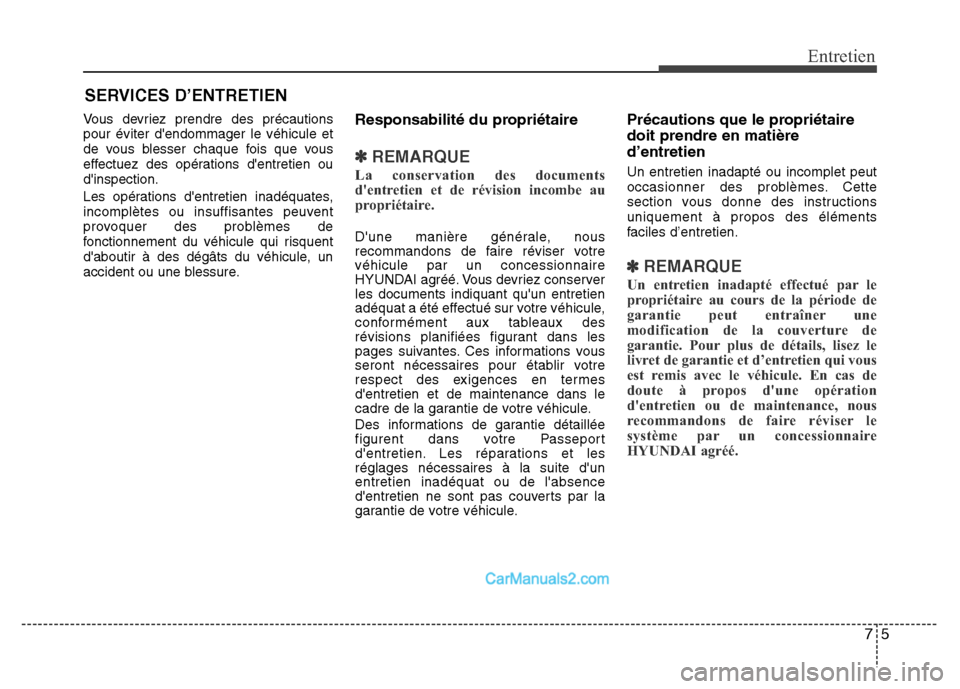

75
Entretien
SERVICES D’ENTRETIEN
Vous devriez prendre des précautions
pour éviter d'endommager le véhicule et
de vous blesser chaque fois que vous
effectuez des opérations d'entretien ou
d'inspection.
Les opérations d'entretien inadéquates,
incomplètes ou insuffisantes peuvent
provoquer des problèmes de
fonctionnement du véhicule qui risquent
d'aboutir à des dégâts du véhicule, un
accident ou une blessure.Responsabilité du propriétaire
✽REMARQUE
La conservation des documents
d'entretien et de révision incombe au
propriétaire.
D'une manière générale, nous
recommandons de faire réviser votre
véhicule par un concessionnaire
HYUNDAI agréé. Vous devriez conserver
les documents indiquant qu'un entretien
adéquat a été effectué sur votre véhicule,
conformément aux tableaux des
révisions planifiées figurant dans les
pages suivantes. Ces informations vous
seront nécessaires pour établir votre
respect des exigences en termes
d'entretien et de maintenance dans le
cadre de la garantie de votre véhicule.
Des informations de garantie détaillée
figurent dans votre Passeport
d'entretien. Les réparations et les
réglages nécessaires à la suite d'un
entretien inadéquat ou de l'absence
d'entretien ne sont pas couverts par la
garantie de votre véhicule.
Précautions que le propriétaire
doit prendre en matière
d’entretien
Un entretien inadapté ou incomplet peut
occasionner des problèmes. Cette
section vous donne des instructions
uniquement à propos des éléments
faciles d’entretien.
✽REMARQUE
Un entretien inadapté effectué par le
propriétaire au cours de la période de
garantie peut entraîner une
modification de la couverture de
garantie. Pour plus de détails, lisez le
livret de garantie et d’entretien qui vous
est remis avec le véhicule. En cas de
doute à propos d'une opération
d'entretien ou de maintenance, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.

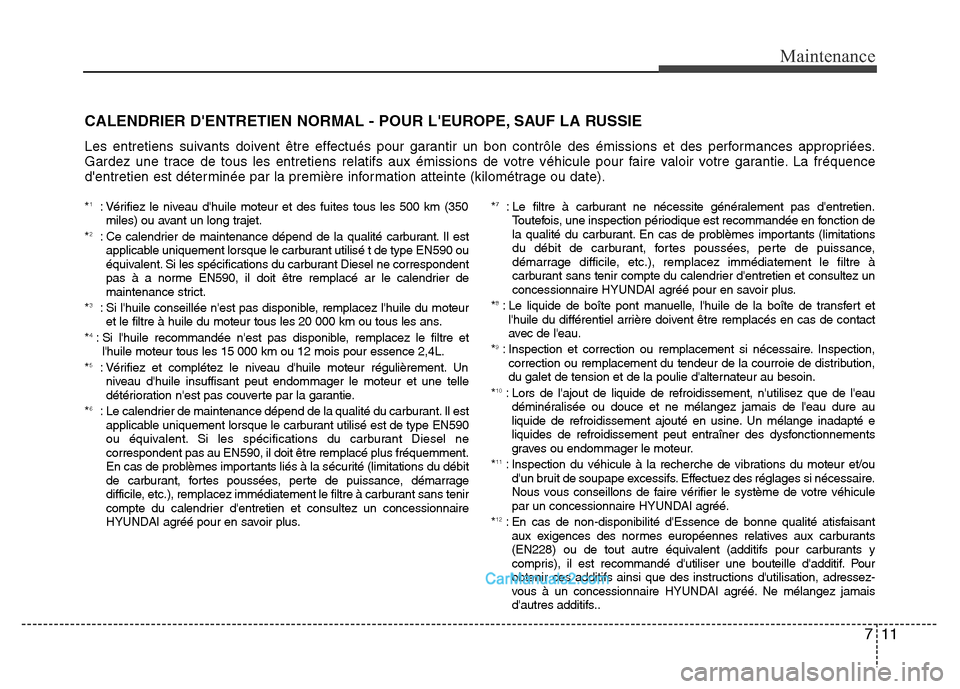

711
Maintenance
CALENDRIER D'ENTRETIEN NORMAL - POUR L'EUROPE, SAUF LA RUSSIE
Les entretiens suivants doivent être effectués pour garantir un bon contrôle des émissions et des performances appropriées.
Gardez une trace de tous les entretiens relatifs aux émissions de votre véhicule pour faire valoir votre garantie. La fréquence
d'entretien est déterminée par la première information atteinte (kilométrage ou date).
*1: Vérifiez le niveau d'huile moteur et des fuites tous les 500 km (350
miles) ou avant un long trajet.
*
2: Ce calendrier de maintenance dépend de la qualité carburant. Il est
applicable uniquement lorsque le carburant utilisé t de type EN590 ou
équivalent. Si les spécifications du carburant Diesel ne correspondent
pas à a norme EN590, il doit être remplacé ar le calendrier de
maintenance strict.
*
3: Si l'huile conseillée n'est pas disponible, remplacez l'huile du moteur
et le filtre à huile du moteur tous les 20 000 km ou tous les ans.
*
4: Si l'huile recommandée n'est pas disponible, remplacez le filtre et
l'huile moteur tous les 15 000 km ou 12 mois pour essence 2,4L.
*
5: Vérifiez et complétez le niveau d'huile moteur régulièrement. Un
niveau d'huile insuffisant peut endommager le moteur et une telle
détérioration n'est pas couverte par la garantie.
*
6: Le calendrier de maintenance dépend de la qualité du carburant. Il est
applicable uniquement lorsque le carburant utilisé est de type EN590
ou équivalent. Si les spécifications du carburant Diesel ne
correspondent pas au EN590, il doit être remplacé plus fréquemment.
En cas de problèmes importants liés à la sécurité (limitations du débit
de carburant, fortes poussées, perte de puissance, démarrage
difficile, etc.), remplacez immédiatement le filtre à carburant sans tenir
compte du calendrier d'entretien et consultez un concessionnaire
HYUNDAI agréé pour en savoir plus.*
7: Le filtre à carburant ne nécessite généralement pas d'entretien.
Toutefois, une inspection périodique est recommandée en fonction de
la qualité du carburant. En cas de problèmes importants (limitations
du débit de carburant, fortes poussées, perte de puissance,
démarrage difficile, etc.), remplacez immédiatement le filtre à
carburant sans tenir compte du calendrier d'entretien et consultez un
concessionnaire HYUNDAI agréé pour en savoir plus.
*
8: Le liquide de boîte pont manuelle, l'huile de la boîte de transfert et
l'huile du différentiel arrière doivent être remplacés en cas de contact
avec de l'eau.
*
9: Inspection et correction ou remplacement si nécessaire. Inspection,
correction ou remplacement du tendeur de la courroie de distribution,
du galet de tension et de la poulie d'alternateur au besoin.
*
10: Lors de l'ajout de liquide de refroidissement, n'utilisez que de l'eau
déminéralisée ou douce et ne mélangez jamais de l'eau dure au
liquide de refroidissement ajouté en usine. Un mélange inadapté e
liquides de refroidissement peut entraîner des dysfonctionnements
graves ou endommager le moteur.
*
11: Inspection du véhicule à la recherche de vibrations du moteur et/ou
d'un bruit de soupape excessifs. Effectuez des réglages si nécessaire.
Nous vous conseillons de faire vérifier le système de votre véhicule
par un concessionnaire HYUNDAI agréé.
*
12: En cas de non-disponibilité d'Essence de bonne qualité atisfaisant
aux exigences des normes européennes relatives aux carburants
(EN228) ou de tout autre équivalent (additifs pour carburants y
compris), il est recommandé d'utiliser une bouteille d'additif. Pour
obtenir ces additifs ainsi que des instructions d'utilisation, adressez-
vous à un concessionnaire HYUNDAI agréé. Ne mélangez jamais
d'autres additifs..

Maintenance
12 7

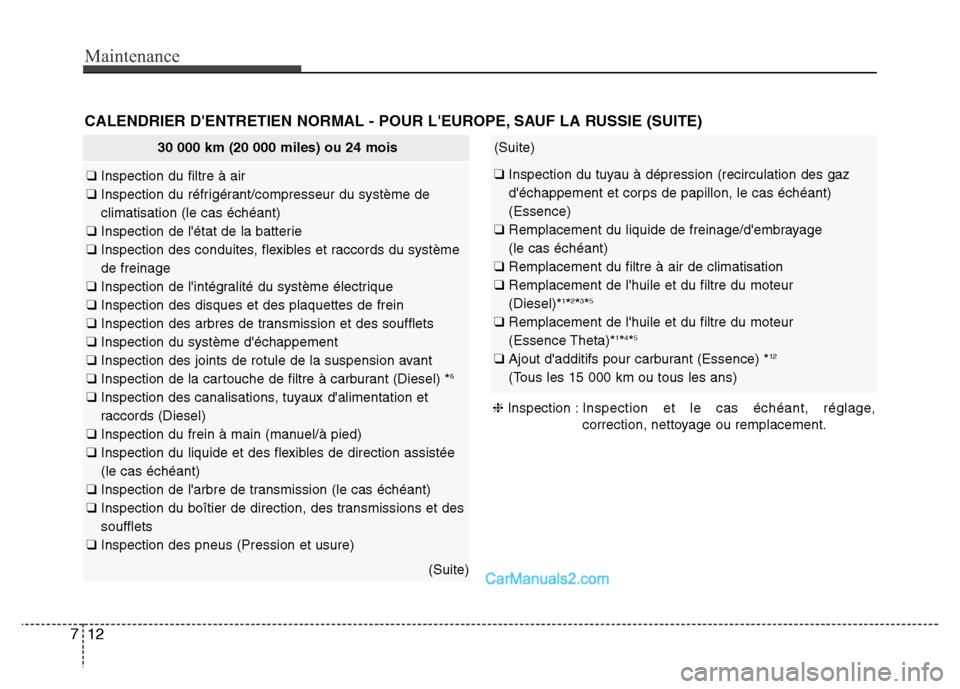

CALENDRIER D'ENTRETIEN NORMAL - POUR L'EUROPE, SAUF LA RUSSIE (SUITE)
30 000 km (20 000 miles) ou 24 mois
❑ Inspection du filtre à air
❑ Inspection du réfrigérant/compresseur du système de
climatisation (le cas échéant)
❑ Inspection de l'état de la batterie
❑ Inspection des conduites, flexibles et raccords du système
de freinage
❑ Inspection de l'intégralité du système électrique
❑ Inspection des disques et des plaquettes de frein
❑ Inspection des arbres de transmission et des soufflets
❑ Inspection du système d'échappement
❑ Inspection des joints de rotule de la suspension avant
❑ Inspection de la cartouche de filtre à carburant (Diesel) *
6
❑ Inspection des canalisations, tuyaux d'alimentation et
raccords (Diesel)
❑ Inspection du frein à main (manuel/à pied)
❑ Inspection du liquide et des flexibles de direction assistée
(le cas échéant)
❑ Inspection de l'arbre de transmission (le cas échéant)
❑ Inspection du boîtier de direction, des transmissions et des
soufflets
❑ Inspection des pneus (Pression et usure)
(Suite)
(Suite)
❑Inspection du tuyau à dépression (recirculation des gaz
d'échappement et corps de papillon, le cas échéant)
(Essence)
❑Remplacement du liquide de freinage/d'embrayage
(le cas échéant)
❑Remplacement du filtre à air de climatisation
❑Remplacement de l'huile et du filtre du moteur
(Diesel)*
1*2*3*5
❑Remplacement de l'huile et du filtre du moteur
(Essence Theta)*1*4*5
❑Ajout d'additifs pour carburant (Essence) *12
(Tous les 15 000 km ou tous les ans)
❈Inspection :Inspection et le cas échéant, réglage,
correction, nettoyage ou remplacement.

Maintenance
14 7

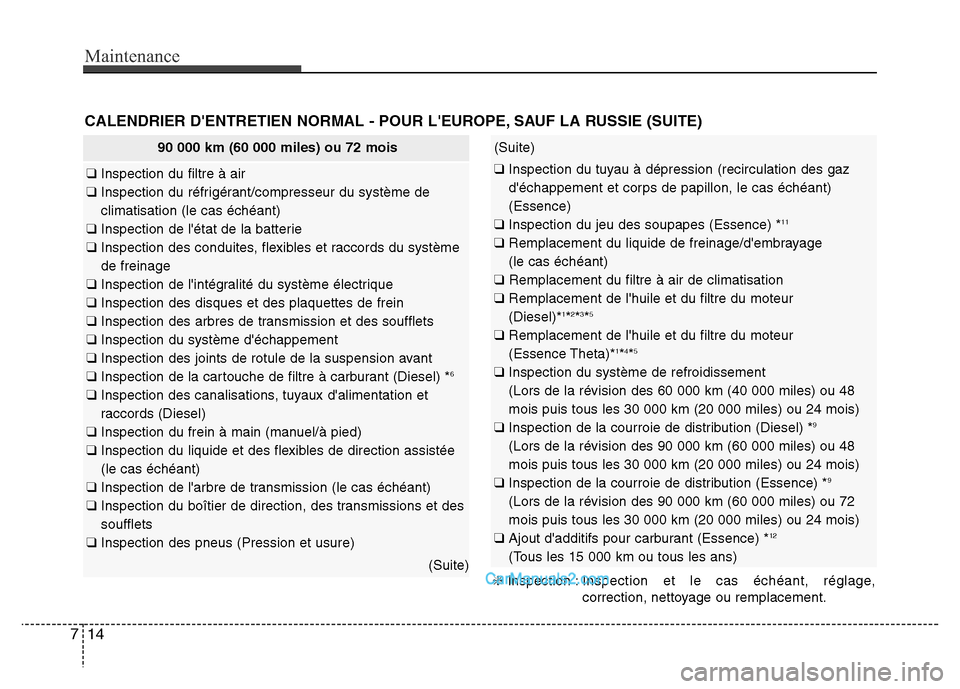

90 000 km (60 000 miles) ou 72 mois
❑ Inspection du filtre à air
❑ Inspection du réfrigérant/compresseur du système de
climatisation (le cas échéant)
❑ Inspection de l'état de la batterie
❑ Inspection des conduites, flexibles et raccords du système
de freinage
❑ Inspection de l'intégralité du système électrique
❑ Inspection des disques et des plaquettes de frein
❑ Inspection des arbres de transmission et des soufflets
❑ Inspection du système d'échappement
❑ Inspection des joints de rotule de la suspension avant
❑ Inspection de la cartouche de filtre à carburant (Diesel) *
6
❑ Inspection des canalisations, tuyaux d'alimentation et
raccords (Diesel)
❑ Inspection du frein à main (manuel/à pied)
❑ Inspection du liquide et des flexibles de direction assistée
(le cas échéant)
❑ Inspection de l'arbre de transmission (le cas échéant)
❑ Inspection du boîtier de direction, des transmissions et des
soufflets
❑ Inspection des pneus (Pression et usure)
(Suite)
(Suite)
❑ Inspection du tuyau à dépression (recirculation des gaz
d'échappement et corps de papillon, le cas échéant)
(Essence)
❑ Inspection du jeu des soupapes (Essence) *
11
❑ Remplacement du liquide de freinage/d'embrayage
(le cas échéant)
❑ Remplacement du filtre à air de climatisation
❑ Remplacement de l'huile et du filtre du moteur
(Diesel)*
1*2*3*5
❑ Remplacement de l'huile et du filtre du moteur
(Essence Theta)*1*4*5
❑ Inspection du système de refroidissement
(Lors de la révision des 60 000 km (40 000 miles) ou 48
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Inspection de la courroie de distribution (Diesel) *
9
(Lors de la révision des 90 000 km (60 000 miles) ou 48
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Inspection de la courroie de distribution (Essence) *
9
(Lors de la révision des 90 000 km (60 000 miles) ou 72
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Ajout d'additifs pour carburant (Essence) *
12
(Tous les 15 000 km ou tous les ans)
❈Inspection :Inspection et le cas échéant, réglage,
correction, nettoyage ou remplacement.
CALENDRIER D'ENTRETIEN NORMAL - POUR L'EUROPE, SAUF LA RUSSIE (SUITE)

715
Maintenance

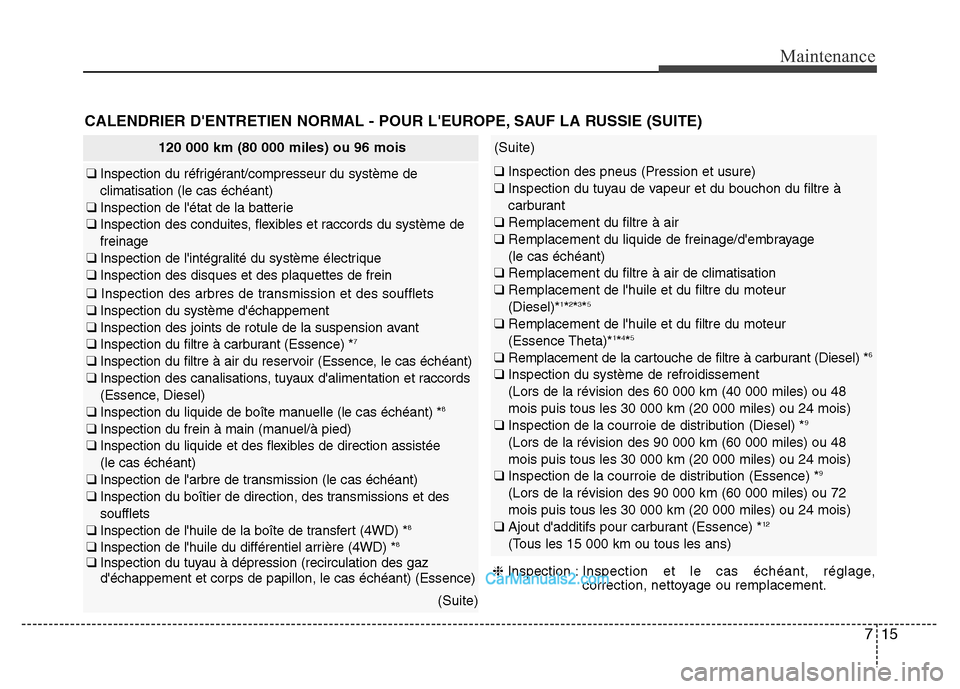

CALENDRIER D'ENTRETIEN NORMAL - POUR L'EUROPE, SAUF LA RUSSIE (SUITE)
120 000 km (80 000 miles) ou 96 mois
❑ Inspection du réfrigérant/compresseur du système de
climatisation (le cas échéant)
❑ Inspection de l'état de la batterie
❑ Inspection des conduites, flexibles et raccords du système de
freinage
❑ Inspection de l'intégralité du système électrique
❑ Inspection des disques et des plaquettes de frein
❑ Inspection des arbres de transmission et des soufflets
❑ Inspection du système d'échappement
❑ Inspection des joints de rotule de la suspension avant
❑ Inspection du filtre à carburant (Essence) *
7
❑ Inspection du filtre à air du reservoir (Essence, le cas échéant)
❑ Inspection des canalisations, tuyaux d'alimentation et raccords
(Essence, Diesel)
❑ Inspection du liquide de boîte manuelle (le cas échéant) *
8
❑ Inspection du frein à main (manuel/à pied)
❑ Inspection du liquide et des flexibles de direction assistée
(le cas échéant)
❑ Inspection de l'arbre de transmission (le cas échéant)
❑ Inspection du boîtier de direction, des transmissions et des
soufflets
❑ Inspection de l'huile de la boîte de transfert (4WD) *
8
❑ Inspection de l'huile du différentiel arrière (4WD) *8
❑ Inspection du tuyau à dépression (recirculation des gaz
d'échappement et corps de papillon, le cas échéant) (Essence)
(Suite)
(Suite)
❑ Inspection des pneus (Pression et usure)
❑ Inspection du tuyau de vapeur et du bouchon du filtre à
carburant
❑ Remplacement du filtre à air
❑ Remplacement du liquide de freinage/d'embrayage
(le cas échéant)
❑ Remplacement du filtre à air de climatisation
❑ Remplacement de l'huile et du filtre du moteur
(Diesel)*
1*2*3*5
❑ Remplacement de l'huile et du filtre du moteur
(Essence Theta)*1*4*5
❑ Remplacement de la cartouche de filtre à carburant (Diesel) *6
❑ Inspection du système de refroidissement
(Lors de la révision des 60 000 km (40 000 miles) ou 48
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Inspection de la courroie de distribution (Diesel) *
9
(Lors de la révision des 90 000 km (60 000 miles) ou 48
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Inspection de la courroie de distribution (Essence) *
9
(Lors de la révision des 90 000 km (60 000 miles) ou 72
mois puis tous les 30 000 km (20 000 miles) ou 24 mois)
❑ Ajout d'additifs pour carburant (Essence) *
12
(Tous les 15 000 km ou tous les ans)
❈Inspection :Inspection et le cas échéant, réglage,
correction, nettoyage ou remplacement.
