77
Entretien

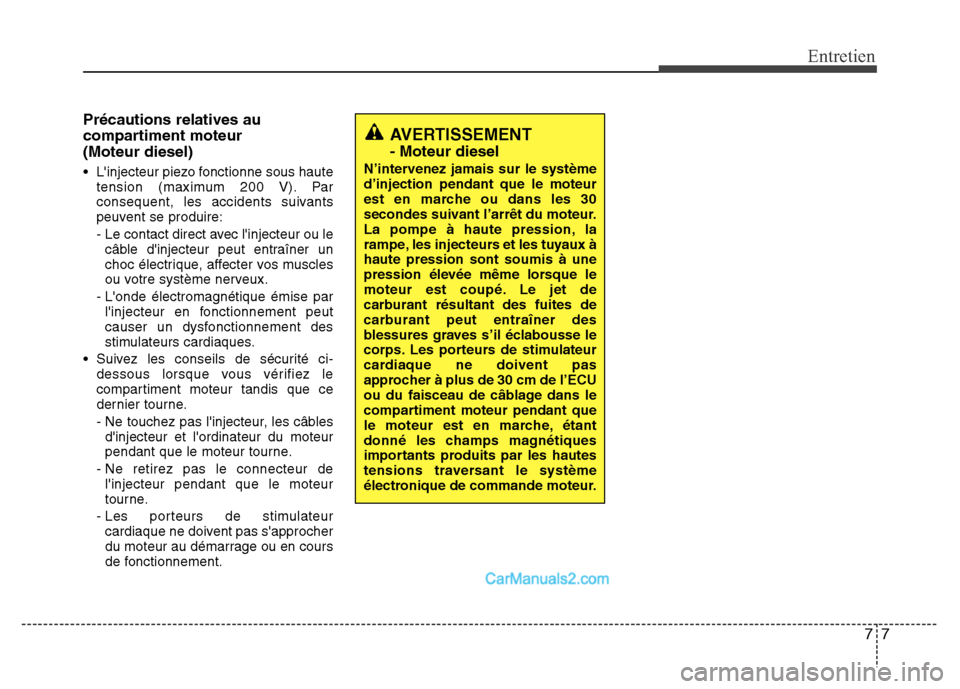

Précautions relatives au
compartiment moteur
(Moteur diesel)
• L'injecteur piezo fonctionne sous haute
tension (maximum 200 V). Par
consequent, les accidents suivants
peuvent se produire:
- Le contact direct avec l'injecteur ou le
câble d'injecteur peut entraîner un
choc électrique, affecter vos muscles
ou votre système nerveux.
- L'onde électromagnétique émise par
l'injecteur en fonctionnement peut
causer un dysfonctionnement des
stimulateurs cardiaques.
• Suivez les conseils de sécurité ci-
dessous lorsque vous vérifiez le
compartiment moteur tandis que ce
dernier tourne.
- Ne touchez pas l'injecteur, les câbles
d'injecteur et l'ordinateur du moteur
pendant que le moteur tourne.
- Ne retirez pas le connecteur de
l'injecteur pendant que le moteur
tourne.
- Les porteurs de stimulateur
cardiaque ne doivent pas s'approcher
du moteur au démarrage ou en cours
de fonctionnement.
AVERTISSEMENT
- Moteur diesel
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage dans le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

Entretien
36 7

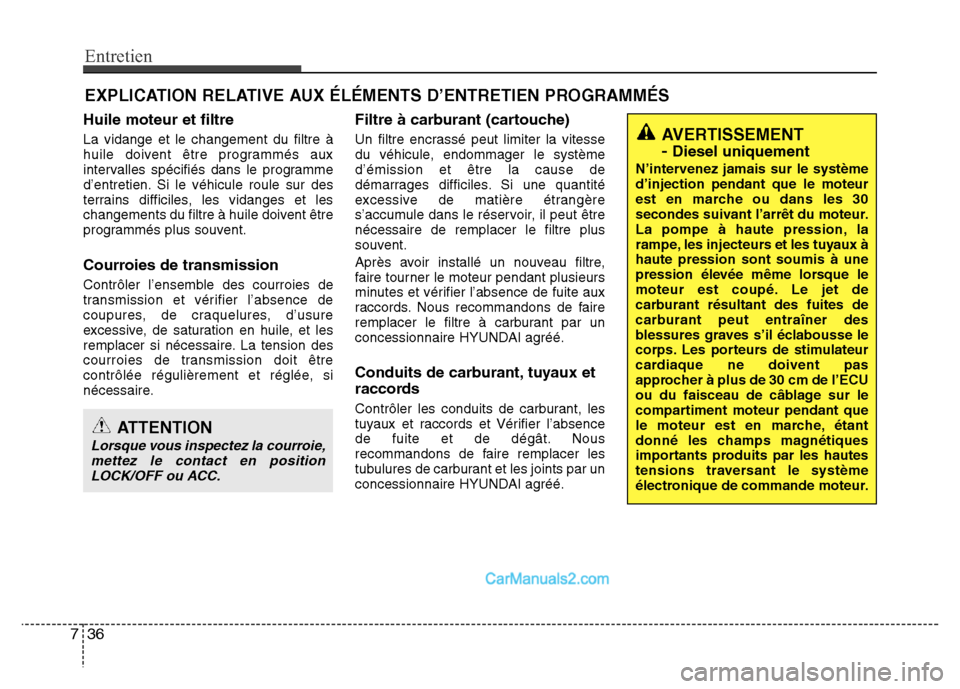

EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre
La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire.
Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le système
d’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut être
nécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Nous recommandons de faire
remplacer le filtre à carburant par un
concessionnaire HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Nous
recommandons de faire remplacer les
tubulures de carburant et les joints par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
-
Diesel uniquement
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.
ATTENTION
Lorsque vous inspectez la courroie,
mettez le contact en position
LOCK/OFF ou ACC.

739
Entretien

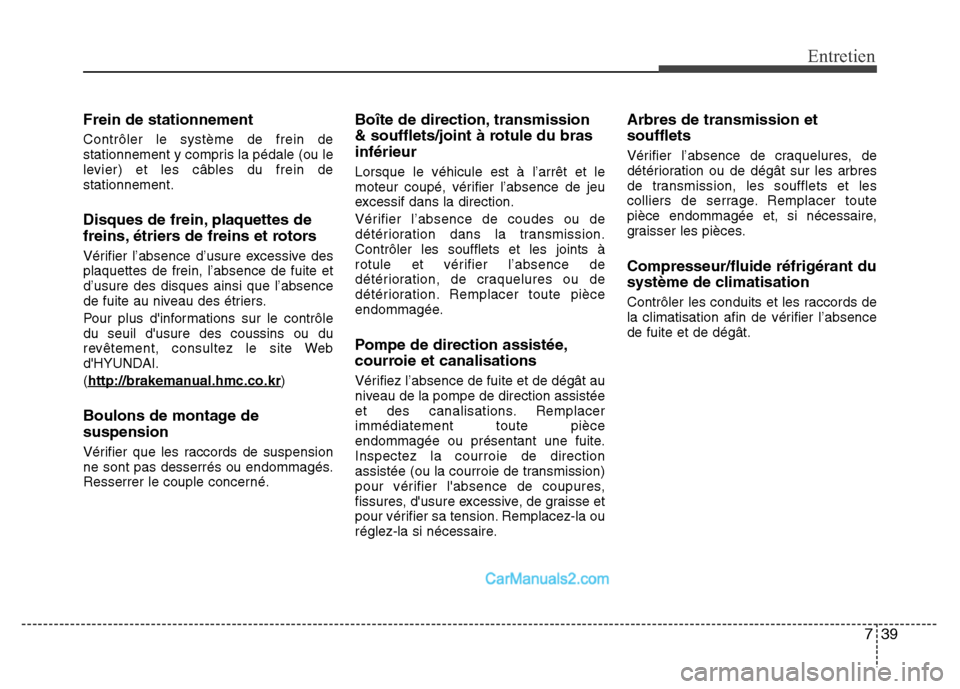

Frein de stationnement
Contrôler le système de frein de
stationnement y compris la pédale (ou le
levier) et les câbles du frein de
stationnement.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des
plaquettes de frein, l’absence de fuite et
d’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle
du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'HYUNDAI.
(http://brakeman
ual.hmc.co.kr)
Boulons de montage de
suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné.
Boîte de direction, transmission
& soufflets/joint à rotule du bras
inférieur
Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.
Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacer
immédiatement toute pièce
endommagée ou présentant une fuite.
Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.
Arbres de transmission et
soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces.
Compresseur/fluide réfrigérant du
système de climatisation
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absence
de fuite et de dégât.

743
Entretien

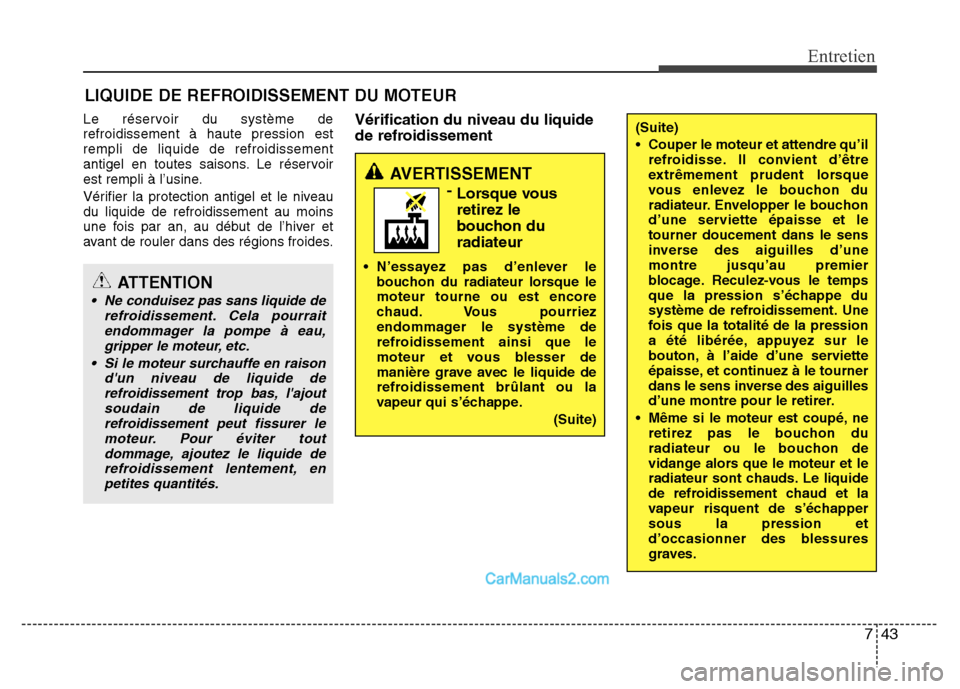

LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le réservoir du système de
refroidissement à haute pression est
rempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau
du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides.Vérification du niveau du liquide
de refroidissement
AVERTISSEMENT
-
Lorsque vous
retirez le
bouchon du
radiateur
• N’essayez pas d’enlever le
bouchon du radiateur lorsque le
moteur tourne ou est encore
chaud. Vous pourriez
endommager le système de
refroidissement ainsi que le
moteur et vous blesser de
manière grave avec le liquide de
refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
• Couper le moteur et attendre qu’il
refroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et le
tourner doucement dans le sens
inverse des aiguilles d’une
montre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
• Même si le moteur est coupé, ne
retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échapper
sous la pression et
d’occasionner des blessures
graves.
ATTENTION
• Ne conduisez pas sans liquide de
refroidissement. Cela pourrait
endommager la pompe à eau,
gripper le moteur, etc.
• Si le moteur surchauffe en raison
d'un niveau de liquide de
refroidissement trop bas, l'ajout
soudain de liquide de
refroidissement peut fissurer le
moteur. Pour éviter tout
dommage, ajoutez le liquide de
refroidissement lentement, en
petites quantités.

Entretien
48 7

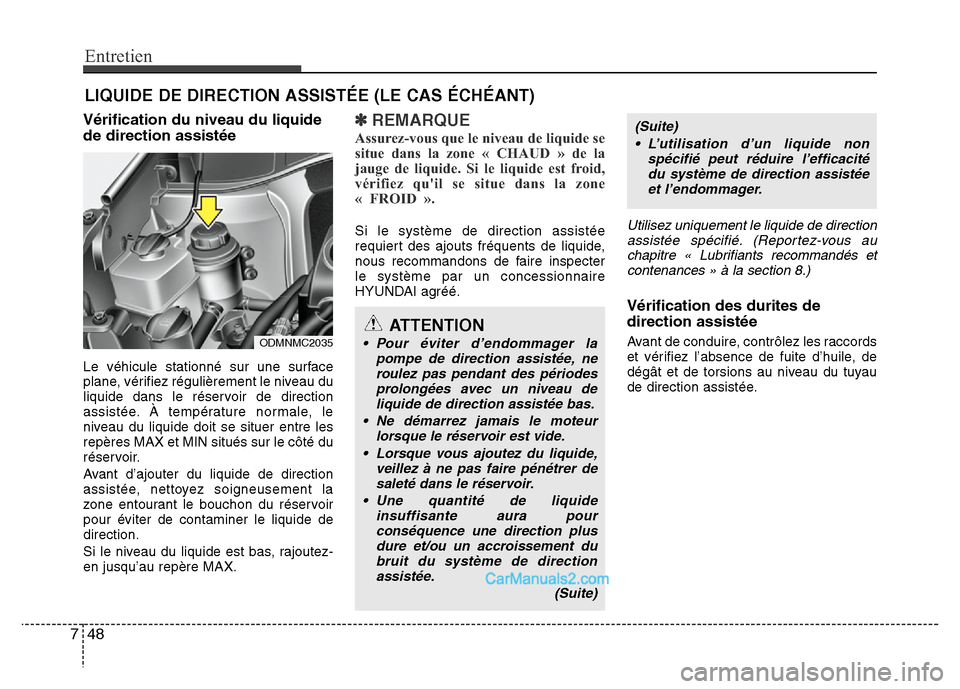

LIQUIDE DE DIRECTION ASSISTÉE (LE CAS ÉCHÉANT)
Vérification du niveau du liquide
de direction assistée
Le véhicule stationné sur une surface
plane, vérifiez régulièrement le niveau du
liquide dans le réservoir de direction
assistée. À température normale, le
niveau du liquide doit se situer entre les
repères MAX et MIN situés sur le côté du
réservoir.
Avant d’ajouter du liquide de direction
assistée, nettoyez soigneusement la
zone entourant le bouchon du réservoir
pour éviter de contaminer le liquide de
direction.
Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX.
✽REMARQUE
Assurez-vous que le niveau de liquide se
situe dans la zone « CHAUD » de la
jauge de liquide. Si le liquide est froid,
vérifiez qu'il se situe dans la zone
« FROID ».
Si le système de direction assistée
requiert des ajouts fréquents de liquide,
nous recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.Utilisez uniquement le liquide de direction
assistée spécifié. (Reportez-vous au
chapitre « Lubrifiants recommandés et
contenances » à la section 8.)
Vérification des durites de
direction assistée
Avant de conduire, contrôlez les raccords
et vérifiez l’absence de fuite d’huile, de
dégât et de torsions au niveau du tuyau
de direction assistée.ATTENTION
• Pour éviter d’endommager la
pompe de direction assistée, ne
roulez pas pendant des périodes
prolongées avec un niveau de
liquide de direction assistée bas.
• Ne démarrez jamais le moteur
lorsque le réservoir est vide.
• Lorsque vous ajoutez du liquide,
veillez à ne pas faire pénétrer de
saleté dans le réservoir.
• Une quantité de liquide
insuffisante aura pour
conséquence une direction plus
dure et/ou un accroissement du
bruit du système de direction
assistée.
(Suite)
(Suite)
• L’utilisation d’un liquide non
spécifié peut réduire l’efficacité
du système de direction assistée
et l’endommager.
ODMNMC2035

Entretien
90 7
DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
TRAILER 115APrise de courant et feu de remorque
WIPER10AModule de commande de la caisse, module de commande du groupe
motopropulseur/module de commande du moteur
WIPER FRT25ARLY. 5 (relais essuie-glace bas), moteur de l'essuie-glace avant
B/UP LAMP10AM/T - Commutateur de lampe de recul, A/T - feu combiné arrière (IN)
gauche/droit, rétroviseur électrique à miroir chromé, prise de courant et feu de
remorque, audio, unité frontale de navigation et A/V
ABS37,5AModule de commande ABS, module de commande ESC
SENSOR57,5AModule de commande du groupe motopropulseur/module de commande du
moteur, débitmètre d'air massique
TCU15AModule de commande transmission (DSL), contacteur de position engagée de
la boîte-pont
F/PUMP15ARelais de la pompe à carburant
ECU115AG4KE/G4KJ/G6DF : module de commande du groupe motopropulseur
D4HA/D4HB (Pack moteur normal VGT) : Module de commande transmission
(A/T)
ECU210AD4HA/D4HB : Actionneur du VGT électronique
SENSOR310A
G4KE : Injecteur #1/#2/#3/#4
G6DF : Module de commande du moteur, injecteur #1/#2/#3/#4/#5/#6, relais
de la pompe à carburant
D4HA/D4HB (Pack moteur normal VGT) : Capteur lambda, commutateur de
feu stop
D4HA (Pack moteur à bas régime VGT) : Capteur lambda

791
Entretien
DescriptionSymbole Calibre du fusibleProtected Component
FUSIBLE
IGN COIL20AG4KE/G4KJ : Condensateur, bobine d'allumage #1/#2/#3/#4
G6DF : Condensateur #1/#2, bobine d'allumage #1/#2/#3/#4/#5/#6
D4HA/D4HB : Module de commande moteur
SENSOR210A
G4KE/G4KJ : Electrovanne de commande de purge, capteur de position
d'arbre à cames #1/#2, électrovanne d'admission variable, capteur de position
de vilebrequin, by-pass de radiateur d'huile #1/#2, relais de pompe à carburant
G6DF : module de commande moteur, by-pass de radiateur d'huile
#1/#2/#3/#4, électrovanne d'admission variable #1/#2, électrovanne de
commande de purge
D4HA/D4HB (Pack moteur normal VGT) : Soupape de refroidissement EGR,
électrovalve à bas régime EGR, capteur de position de vilebrequin, relais de
pompe d'alimentation, boîtier de fusibles/relais E/R (RLY. 6/10)
D4HA (Pack moteur à bas régime VGT) : soupape de refroidissement EGR,
électrovalve à bas régime EGR, capteur de position de vilebrequin, relais de
pompe à carburant, boîtier de fusibles/relais E/R (RLY. 6/10)
SENSOR115A
G4KE/G4KJ : sonde d'oxygène (haut/bas), capteur du niveau d'huile, boîtier
de fusibles/relais E/R (RLY. 6/10)
G6DF : module de commande moteur, sonde d'oxygène #1/#2/#3/#4, boîtier
de fusibles/relais E/R (RLY. 6/10)
D4HA/D4HB (VGT Pack moteur normal) : capteur du niveau d'huile, soupape
de régulation de la pression de carburant, soupape de régulation de la
pression du rail
D4HA (pack moteur à bas régime VGT) : capteur de niveau d'huile, soupape
de régulation de la pression de carburant, capteur de position d'arbre à
cames, soupape de régulation de la pression du rail
SENSOR420AG4KE/G4KJ : Module de commande du groupe motopropulseur
B/ALARM10ARelais d'avertisseur de l'alarme anti-vol
