489

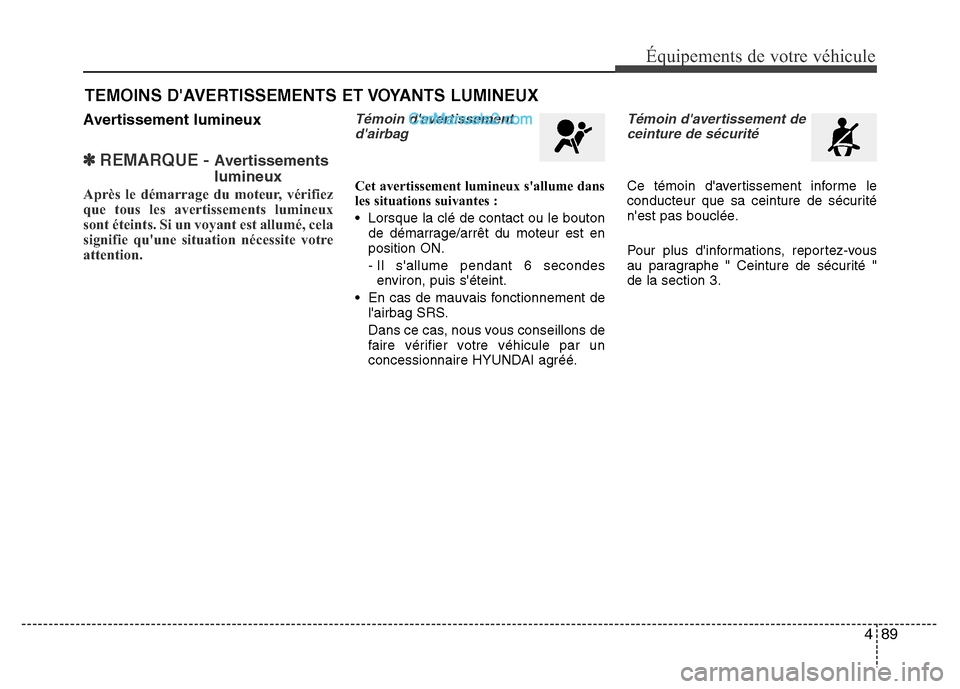

Équipements de votre véhicule
Avertissement lumineux
✽REMARQUE - Avertissements
lumineux
Après le démarrage du moteur, vérifiez
que tous les avertissements lumineux
sont éteints. Si un voyant est allumé, cela
signifie qu'une situation nécessite votre
attention.
Témoin d'avertissement
d'airbag
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 6 secondes
environ, puis s'éteint.
• En cas de mauvais fonctionnement de
l'airbag SRS.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Témoin d'avertissement de
ceinture de sécurité
Ce témoin d'avertissement informe le
conducteur que sa ceinture de sécurité
n'est pas bouclée.
Pour plus d'informations, reportez-vous
au paragraphe " Ceinture de sécurité "
de la section 3.
TEMOINS D'AVERTISSEMENTS ET VOYANTS LUMINEUX

90 4
Équipements de votre véhicule

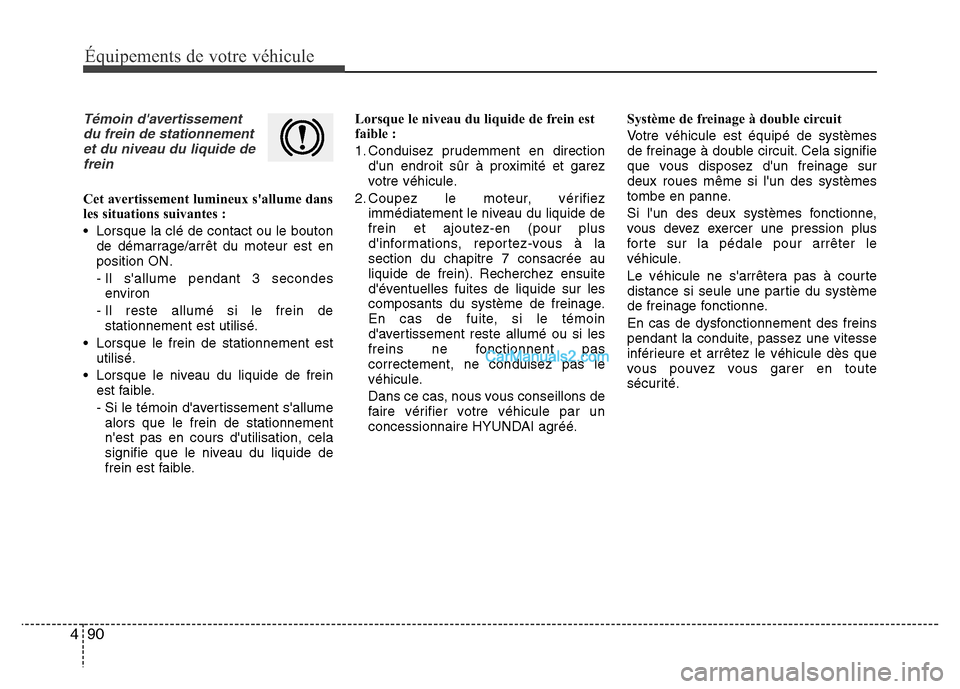

Témoin d'avertissement
du frein de stationnement
et du niveau du liquide de
frein
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ
- Il reste allumé si le frein de
stationnement est utilisé.
• Lorsque le frein de stationnement est
utilisé.
• Lorsque le niveau du liquide de frein
est faible.
- Si le témoin d'avertissement s'allume
alors que le frein de stationnement
n'est pas en cours d'utilisation, cela
signifie que le niveau du liquide de
frein est faible.Lorsque le niveau du liquide de frein est
faible :
1. Conduisez prudemment en direction
d'un endroit sûr à proximité et garez
votre véhicule.
2. Coupez le moteur, vérifiez
immédiatement le niveau du liquide de
frein et ajoutez-en (pour plus
d'informations, reportez-vous à la
section du chapitre 7 consacrée au
liquide de frein). Recherchez ensuite
d'éventuelles fuites de liquide sur les
composants du système de freinage.
En cas de fuite, si le témoin
d'avertissement reste allumé ou si les
freins ne fonctionnent pas
correctement, ne conduisez pas le
véhicule.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.Système de freinage à double circuit
Votre véhicule est équipé de systèmes
de freinage à double circuit. Cela signifie
que vous disposez d'un freinage sur
deux roues même si l'un des systèmes
tombe en panne.
Si l'un des deux systèmes fonctionne,
vous devez exercer une pression plus
forte sur la pédale pour arrêter le
véhicule.
Le véhicule ne s'arrêtera pas à courte
distance si seule une partie du système
de freinage fonctionne.
En cas de dysfonctionnement des freins
pendant la conduite, passez une vitesse
inférieure et arrêtez le véhicule dès que
vous pouvez vous garer en toute
sécurité.

491
Équipements de votre véhicule

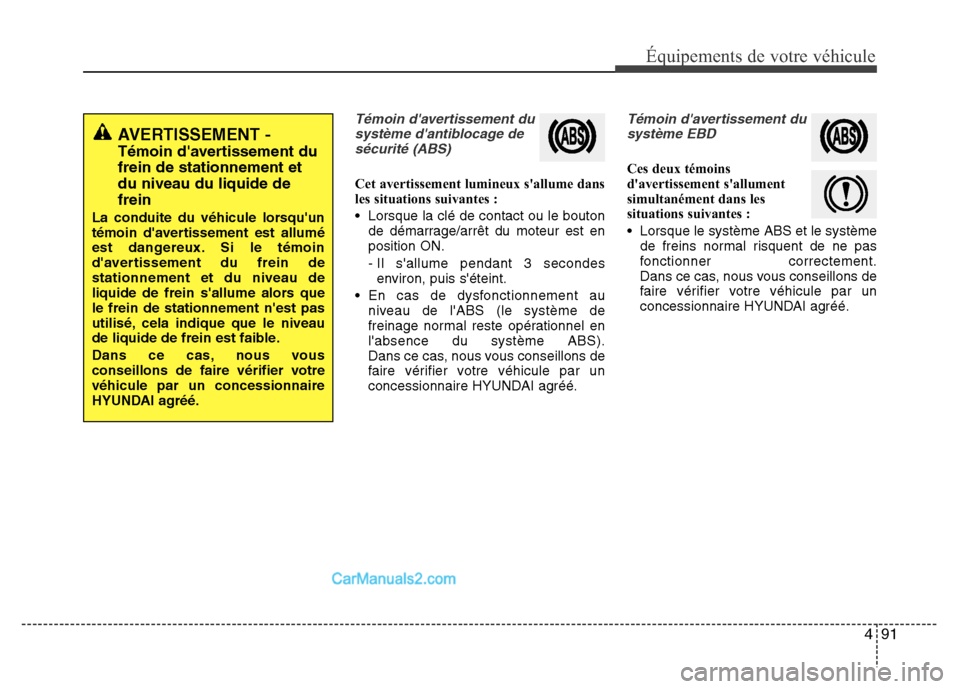

Témoin d'avertissement du
système d'antiblocage de
sécurité (ABS)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• En cas de dysfonctionnement au
niveau de l'ABS (le système de
freinage normal reste opérationnel en
l'absence du système ABS).
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Témoin d'avertissement du
système EBD
Ces deux témoins
d'avertissement s'allument
simultanément dans les
situations suivantes :
• Lorsque le système ABS et le système
de freins normal risquent de ne pas
fonctionner correctement.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT -
Témoin d'avertissement du
frein de stationnement et
du niveau du liquide de
frein
La conduite du véhicule lorsqu'un
témoin d'avertissement est allumé
est dangereux. Si le témoin
d'avertissement du frein de
stationnement et du niveau de
liquide de frein s'allume alors que
le frein de stationnement n'est pas
utilisé, cela indique que le niveau
de liquide de frein est faible.
Dans ce cas, nous vous
conseillons de faire vérifier votre
véhicule par un concessionnaire
HYUNDAI agréé.

495
Équipements de votre véhicule

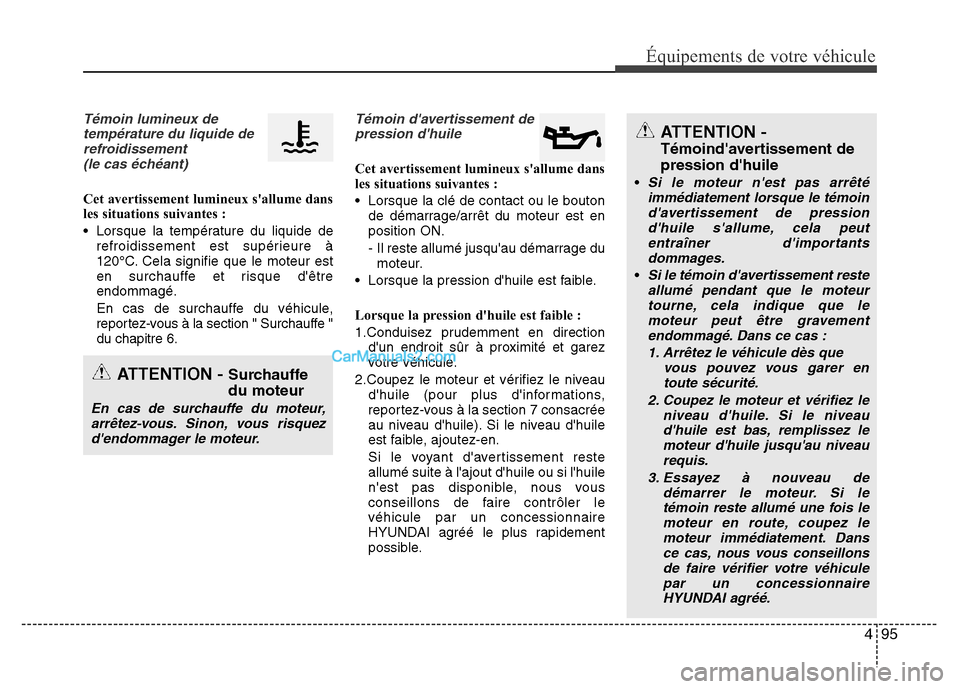

Témoin lumineux de
température du liquide de
refroidissement
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la température du liquide de
refroidissement est supérieure à
120°C. Cela signifie que le moteur est
en surchauffe et risque d'être
endommagé.
En cas de surchauffe du véhicule,
reportez-vous à la section " Surchauffe "
du chapitre 6.
Témoin d'avertissement de
pression d'huile
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il reste allumé jusqu'au démarrage du
moteur.
• Lorsque la pression d'huile est faible.
Lorsque la pression d'huile est faible :
1.Conduisez prudemment en direction
d'un endroit sûr à proximité et garez
votre véhicule.
2.Coupez le moteur et vérifiez le niveau
d'huile (pour plus d'informations,
reportez-vous à la section 7 consacrée
au niveau d'huile). Si le niveau d'huile
est faible, ajoutez-en.
Si le voyant d'avertissement reste
allumé suite à l'ajout d'huile ou si l'huile
n'est pas disponible, nous vous
conseillons de faire contrôler le
véhicule par un concessionnaire
HYUNDAI agréé le plus rapidement
possible.
ATTENTION -
Témoind'avertissement de
pression d'huile
•Si le moteur n'est pas arrêté
immédiatement lorsque le témoin
d'avertissement de pression
d'huile s'allume, cela peut
entraîner d'importants
dommages.
•Si le témoin d'avertissement reste
allumé pendant que le moteur
tourne, cela indique que le
moteur peut être gravement
endommagé. Dans ce cas :
1. Arrêtez le véhicule dès que
vous pouvez vous garer en
toute sécurité.
2. Coupez le moteur et vérifiez le
niveau d'huile. Si le niveau
d'huile est bas, remplissez le
moteur d'huile jusqu'au niveau
requis.
3. Essayez à nouveau de
démarrer le moteur. Si le
témoin reste allumé une fois le
moteur en route, coupez le
moteur immédiatement. Dans
ce cas, nous vous conseillons
de faire vérifier votre véhicule
par un concessionnaire
HYUNDAI agréé.
ATTENTION - Surchauffe
du moteur
En cas de surchauffe du moteur,
arrêtez-vous. Sinon, vous risquez
d'endommager le moteur.

497
Équipements de votre véhicule
Ce témoin clignote pendant environ 60
secondes, puis reste allumé ou clignote de
nouveau à intervalles de 3 secondes
environ :
• En cas de mauvais fonctionnement du
système TPMS.
Dans ce cas, nous vous
recommandons de faire contrôler le
véhicule dès que possible par un
concessionnaire HYUNDAI agréé.
Pour plus d'informations, reportez-
vous à la section du chapitre 6
consacrée au système TPMS
(système de contrôle de la pression
des pneus).Témoin d'avertissement de
fermeture de porte
Cet avertissement lumineux s'allume dans
les situations suivantes :
Lorsqu'une porte ne se ferme pas en
toute sécurité.
Voyant d'avertissement de
hayon ouvert
Cet avertissement lumineux s'allume dans
les situations suivantes :
Lorsque le hayon ne se ferme pas en
toute sécurité.
Témoin d'avertissement de
filtre de carburant
(moteur Diesel)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque de l'eau s'est accumulée dans
le filtre de carburant.
Dans ce cas, retirez l'eau du filtre de
carburant.
Pour en savoir plus, consultez la
section " Filtre de carburant " du
chapitre 7.
AVERTISSEMENT -Arrêt
sécurisé
• Le système TPMS ne peut pas
signaler les dommages soudains
et graves causés au niveau des
pneus par des facteurs externes.
• Si vous remarquez une instabilité
du véhicule, retirez
immédiatement le pied de
l'accélérateur, appuyez
graduellement sur la pédale de
frein et arrêtez-vous dès que vous
pouvez vous garer en toute
sécurité.

4 105
Équipements de votre véhicule

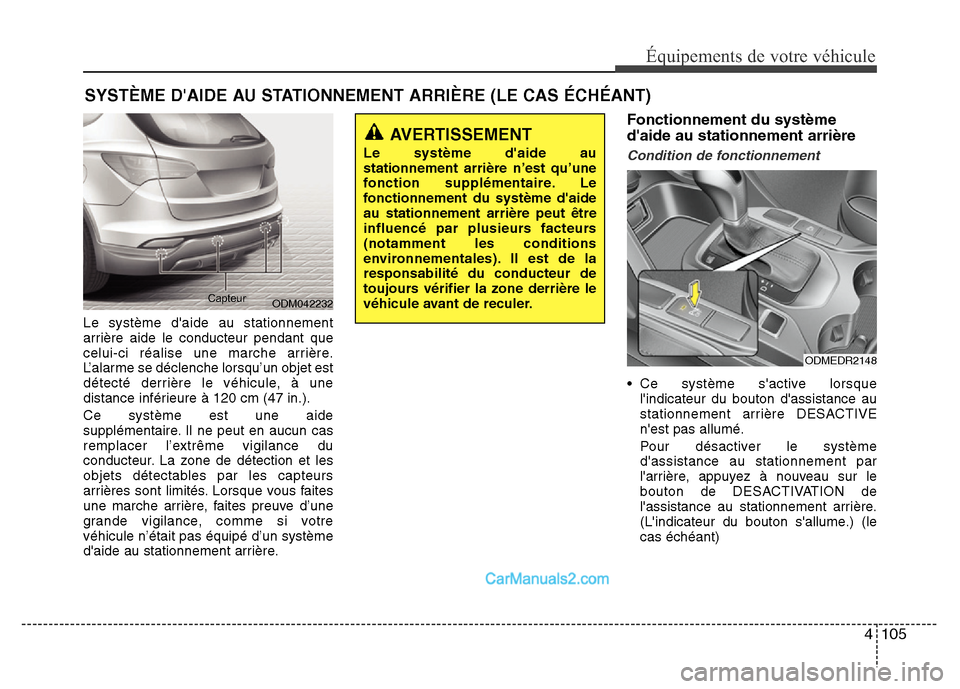

Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 in.).
Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votre
véhicule n’était pas équipé d’un système
d'aide au stationnement arrière.
Fonctionnement du système
d'aide au stationnement arrière
Condition de fonctionnement
• Ce système s'active lorsque
l'indicateur du bouton d'assistance au
stationnement arrière DESACTIVE
n'est pas allumé.
Pour désactiver le système
d'assistance au stationnement par
l'arrière, appuyez à nouveau sur le
bouton de DESACTIVATION de
l'assistance au stationnement arrière.
(L'indicateur du bouton s'allume.) (le
cas échéant)
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
ODM042232Capteur
AVERTISSEMENT
Le système d'aide au
stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aide
au stationnement arrière peut être
influencé par plusieurs facteurs
(notamment les conditions
environnementales). Il est de la
responsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.
ODMEDR2148

Équipements de votre véhicule
106 4

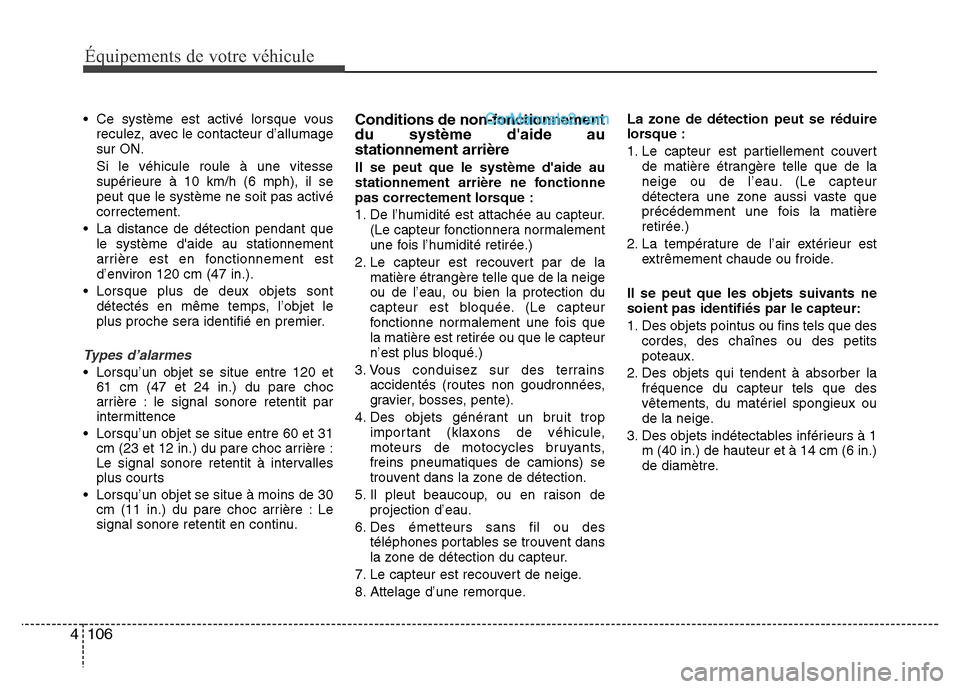

• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
Si le véhicule roule à une vitesse
supérieure à 10 km/h (6 mph), il se
peut que le système ne soit pas activé
correctement.
• La distance de détection pendant que
le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 in.).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
61 cm (47 et 24 in.) du pare choc
arrière : le signal sonore retentit par
intermittence
• Lorsqu’un objet se situe entre 60 et 31
cm (23 et 12 in.) du pare choc arrière :
Le signal sonore retentit à intervalles
plus courts
• Lorsqu’un objet se situe à moins de 30
cm (11 in.) du pare choc arrière : Le
signal sonore retentit en continu.
Conditions de non-fonctionnement
du système d'aide au
stationnement arrière
Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).
4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.
Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à 1
m (40 in.) de hauteur et à 14 cm (6 in.)
de diamètre.

Équipements de votre véhicule
108 4
Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’alarme de recul. Si cela se
produit, faites contrôler le véhicule dès
que possible par un concessionnaire
HYUNDAI agréé.

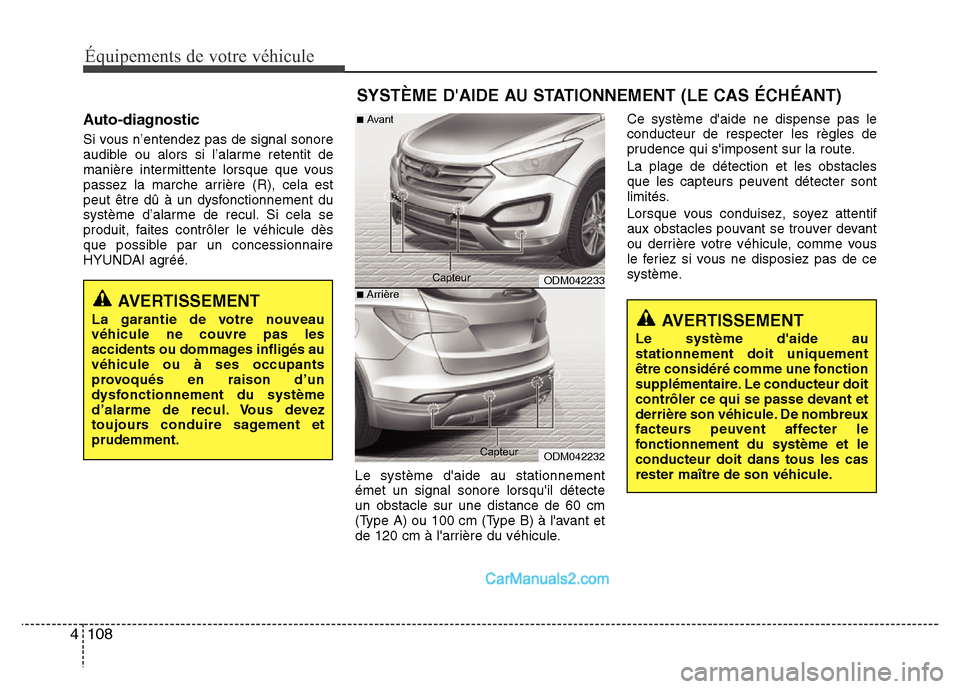

Le système d'aide au stationnement
émet un signal sonore lorsqu'il détecte
un obstacle sur une distance de 60 cm
(Type A) ou 100 cm (Type B) à l'avant et
de 120 cm à l'arrière du véhicule.Ce système d'aide ne dispense pas le
conducteur de respecter les règles de
prudence qui s'imposent sur la route.
La plage de détection et les obstacles
que les capteurs peuvent détecter sont
limités.
Lorsque vous conduisez, soyez attentif
aux obstacles pouvant se trouver devant
ou derrière votre véhicule, comme vous
le feriez si vous ne disposiez pas de ce
système.
AVERTISSEMENT
Le système d'aide au
stationnement doit uniquement
être considéré comme une fonction
supplémentaire. Le conducteur doit
contrôler ce qui se passe devant et
derrière son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système et le
conducteur doit dans tous les cas
rester maître de son véhicule.
ODM042233
ODM042232
■Avant
■Arrière
Capteur
Capteur
AVERTISSEMENT
La garantie de votre nouveau
véhicule ne couvre pas les
accidents ou dommages infligés au
véhicule ou à ses occupants
provoqués en raison d’un
dysfonctionnement du système
d’alarme de recul. Vous devez
toujours conduire sagement et
prudemment.
SYSTÈME D'AIDE AU STATIONNEMENT (LE CAS ÉCHÉANT)
