Système de sécurité de votre véhicule

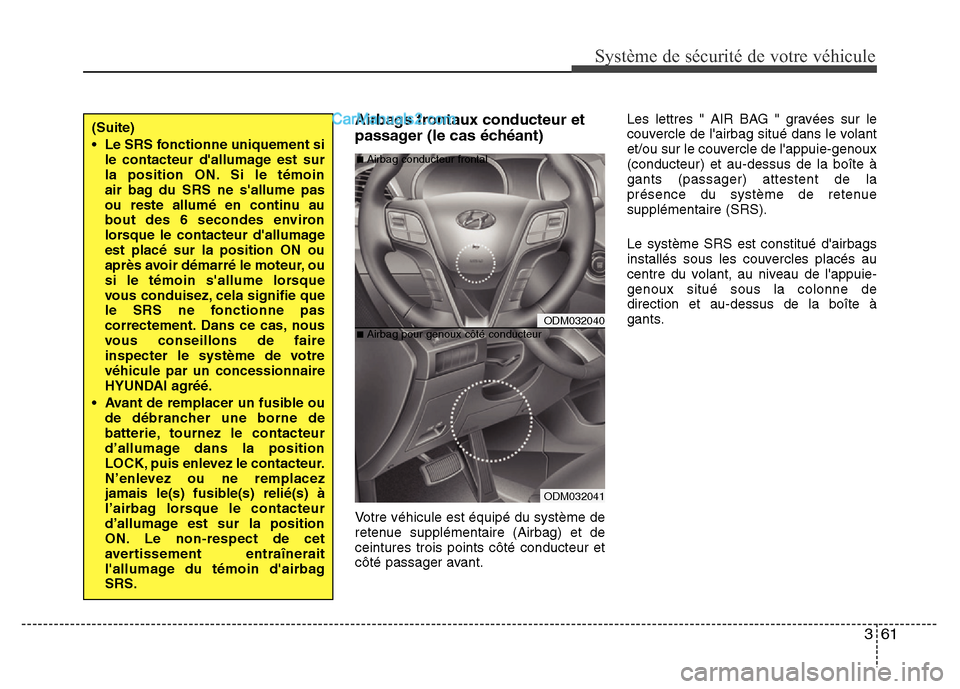

Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé du système de
retenue supplémentaire (Airbag) et de
ceintures trois points côté conducteur et
côté passager avant.Les lettres " AIR BAG " gravées sur le
couvercle de l'airbag situé dans le volant
et/ou sur le couvercle de l'appuie-genoux
(conducteur) et au-dessus de la boîte à
gants (passager) attestent de la
présence du système de retenue
supplémentaire (SRS).
Le système SRS est constitué d'airbags
installés sous les couvercles placés au
centre du volant, au niveau de l'appuie-
genoux situé sous la colonne de
direction et au-dessus de la boîte à
gants.
(Suite)
• Le SRS fonctionne uniquement si
le contacteur d'allumage est sur
la position ON. Si le témoin
air bag du SRS ne s'allume pas
ou reste allumé en continu au
bout des 6 secondes environ
lorsque le contacteur d'allumage
est placé sur la position ON ou
après avoir démarré le moteur, ou
si le témoin s'allume lorsque
vous conduisez, cela signifie que
le SRS ne fonctionne pas
correctement. Dans ce cas, nous
vous conseillons de faire
inspecter le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
• Avant de remplacer un fusible ou
de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînerait
l'allumage du témoin d'airbag
SRS.
ODM032040
ODM032041
■Airbag conducteur frontal
■Airbag pour genoux côté conducteur

Système de sécurité de votre véhicule
62 3

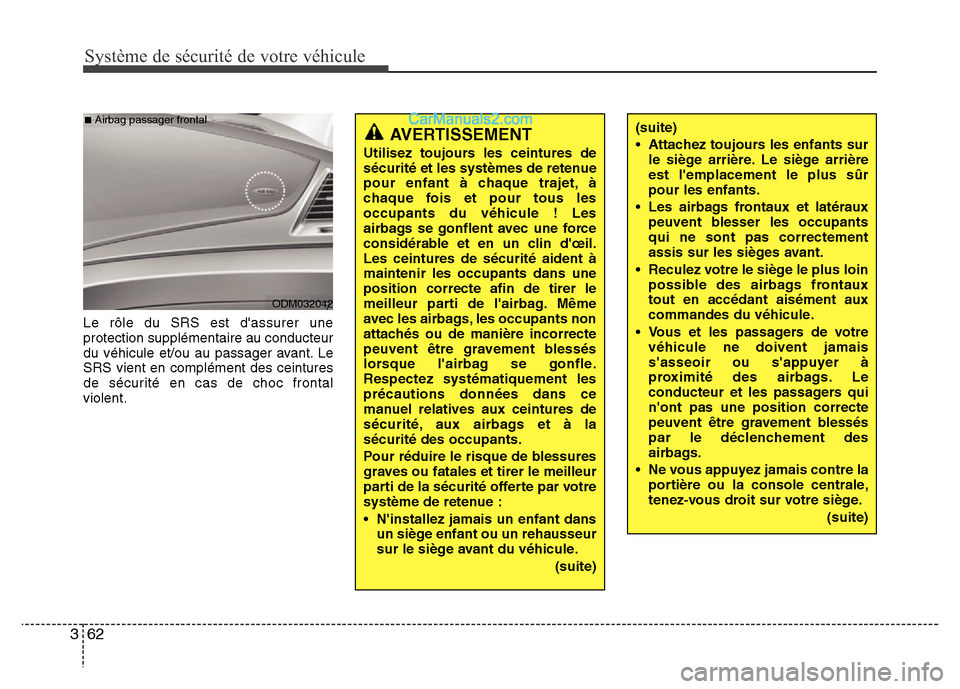

Le rôle du SRS est d'assurer une
protection supplémentaire au conducteur
du véhicule et/ou au passager avant. Le
SRS vient en complément des ceintures
de sécurité en cas de choc frontal
violent.
AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous les
occupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.
Les ceintures de sécurité aident à
maintenir les occupants dans une
position correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.
Respectez systématiquement les
précautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à la
sécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
• N'installez jamais un enfant dans
un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(suite)
ODM032042
■Airbag passager frontal(suite)
• Attachez toujours les enfants sur
le siège arrière. Le siège arrière
est l'emplacement le plus sûr
pour les enfants.
• Les airbags frontaux et latéraux
peuvent blesser les occupants
qui ne sont pas correctement
assis sur les sièges avant.
• Reculez votre le siège le plus loin
possible des airbags frontaux
tout en accédant aisément aux
commandes du véhicule.
• Vous et les passagers de votre
véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers qui
n'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
• Ne vous appuyez jamais contre la
portière ou la console centrale,
tenez-vous droit sur votre siège.
(suite)

363
Système de sécurité de votre véhicule
(suite)

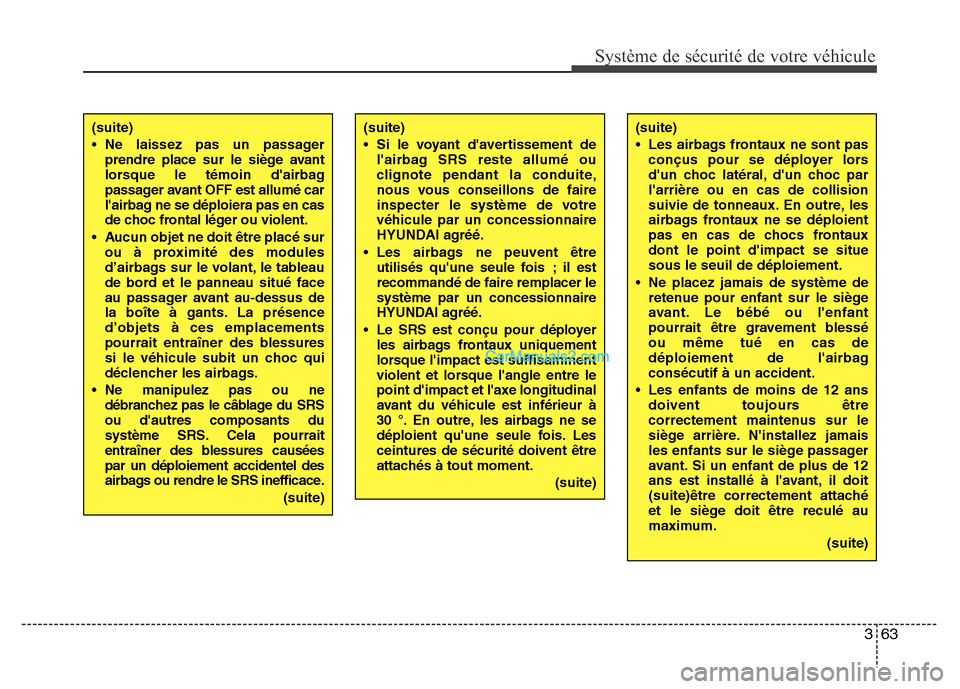

• Ne laissez pas un passager
prendre place sur le siège avant
lorsque le témoin d'airbag
passager avant OFF est allumé car
l'airbag ne se déploiera pas en cas
de choc frontal léger ou violent.
• Aucun objet ne doit être placé sur
ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présence
d’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
• Ne manipulez pas ou ne
débranchez pas le câblage du SRS
ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causées
par un déploiement accidentel des
airbags ou rendre le SRS inefficace.
(suite)(suite)
• Les airbags frontaux ne sont pas
conçus pour se déployer lors
d'un choc latéral, d'un choc par
l'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontaux
dont le point d'impact se situe
sous le seuil de déploiement.
• Ne placez jamais de système de
retenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blessé
ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
• Les enfants de moins de 12 ans
doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
(suite)être correctement attaché
et le siège doit être reculé au
maximum.
(suite)(suite)
• Si le voyant d'avertissement de
l'airbag SRS reste allumé ou
clignote pendant la conduite,
nous vous conseillons de faire
inspecter le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
• Les airbags ne peuvent être
utilisés qu'une seule fois ; il est
recommandé de faire remplacer le
système par un concessionnaire
HYUNDAI agréé.
• Le SRS est conçu pour déployer
les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Les
ceintures de sécurité doivent être
attachés à tout moment.
(suite)

Système de sécurité de votre véhicule
64 3

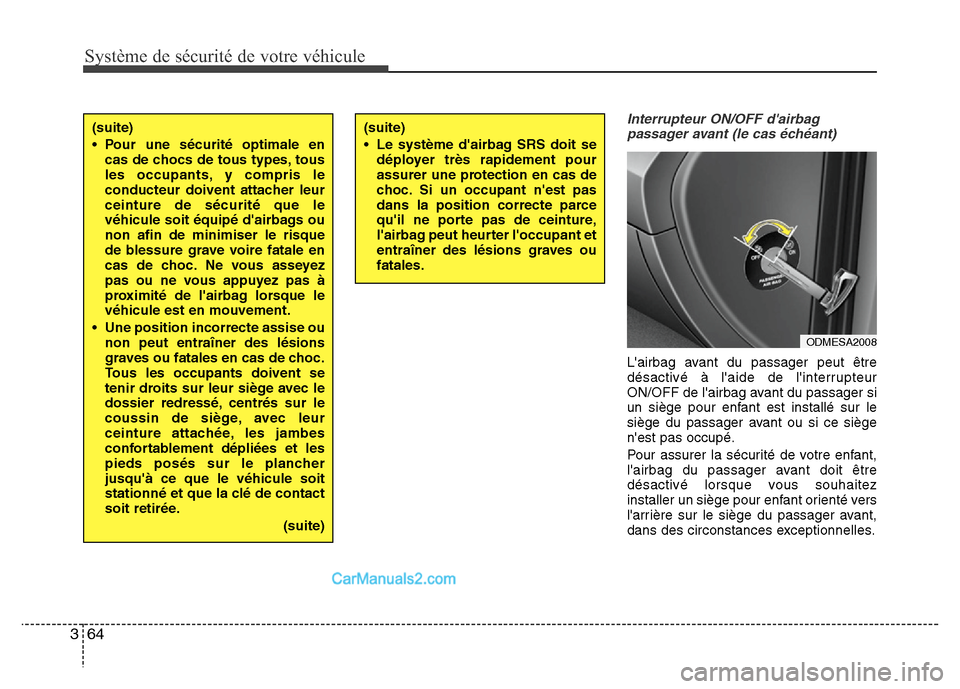

Interrupteur ON/OFF d'airbag
passager avant (le cas échéant)
L'airbag avant du passager peut être
désactivé à l'aide de l'interrupteur
ON/OFF de l'airbag avant du passager si
un siège pour enfant est installé sur le
siège du passager avant ou si ce siège
n'est pas occupé.
Pour assurer la sécurité de votre enfant,
l'airbag du passager avant doit être
désactivé lorsque vous souhaitez
installer un siège pour enfant orienté vers
l'arrière sur le siège du passager avant,
dans des circonstances exceptionnelles.
(suite)
• Le système d'airbag SRS doit se
déployer très rapidement pour
assurer une protection en cas de
choc. Si un occupant n'est pas
dans la position correcte parce
qu'il ne porte pas de ceinture,
l'airbag peut heurter l'occupant et
entraîner des lésions graves ou
fatales.
ODMESA2008
(suite)
• Pour une sécurité optimale en
cas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leur
ceinture de sécurité que le
véhicule soit équipé d'airbags ou
non afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque le
véhicule est en mouvement.
• Une position incorrecte assise ou
non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancher
jusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
(suite)

365
Système de sécurité de votre véhicule
Pour désactiver ou réactiver l'airbag du
passager avant :
Pour désactiver l'airbag du passager
avant, insérez la clé principale dans
l'interrupteur ON/OFF de l'airbag du
passager avant et placez cet interrupteur
sur la position OFF.Le témoin OFF ( ) de l'airbag du
passager avant s'allume et reste allumé
jusqu'à ce que l'airbag du passager
avant soit réactivé.
Pour réactiver l'airbag du passager
avant, insérez la clé principale dans
l'interrupteur ON/OFF de l'airbag du
passager avant et placez cet interrupteur
sur la position ON. L'indicateur OFF de
l'airbag avant du passager s'éteint et
l'indicateur ON de l'airbag avant du
passager ( ) s'allume pendant environ
60 secondes.
✽ REMARQUE
• Lorsque l'interrupteur ON/OFF de
l'airbag du passager avant est sur la
position ON, l'airbag du passager
avant est activé et aucun siège enfant
ou bébé ne doit être installé sur le
siège passager avant.
• Lorsque l'interrupteur ON/OFF de
l'airbag du passager avant est sur la
position OFF, l'airbag du passager
avant est désactivé.
AVERTISSEMENT
Sur certains modèles, le
commutateur ON/OFF de l’airbag
frontal peut être tourné au moyen
d’un petit objet rigide similaire.
Vérifiez systématiquement l'état du
commutateur ON/OFF de l'airbag
frontal et du témoin ON/OFF de
l'airbag frontal passager.
ODMESA2006
ODMESA2005

Système de sécurité de votre véhicule
66 3

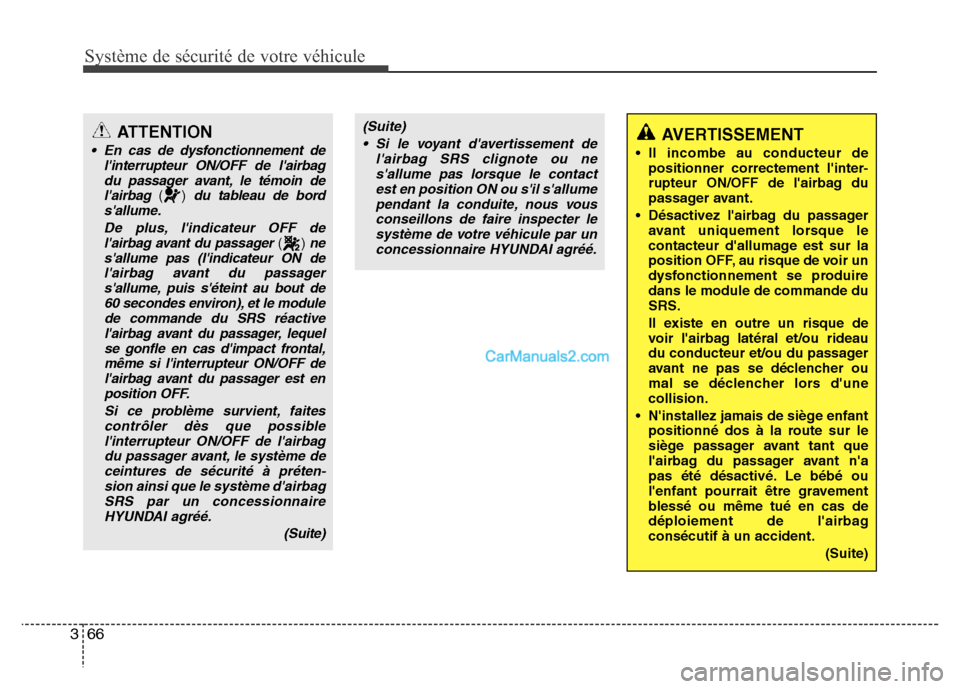

ATTENTION
• En cas de dysfonctionnement de
l'interrupteur ON/OFF de l'airbag
du passager avant, le témoin de
l'airbag
() du tableau de bord
s'allume.
De plus, l'indicateur OFF de
l'airbag avant du passager
()ne
s'allume pas (l'indicateur ON de
l'airbag avant du passager
s'allume, puis s'éteint au bout de
60 secondes environ), et le module
de commande du SRS réactive
l'airbag avant du passager, lequel
se gonfle en cas d'impact frontal,
même si l'interrupteur ON/OFF de
l'airbag avant du passager est en
position OFF.
Si ce problème survient, faites
contrôler dès que possible
l'interrupteur ON/OFF de l'airbag
du passager avant, le système de
ceintures de sécurité à préten
-sion ainsi que le système d'airbag
SRS par un concessionnaire
HYUNDAI agréé.
(Suite)
(Suite)
• Si le voyant d'avertissement de
l'airbag SRS clignote ou ne
s'allume pas lorsque le contact
est en position ON ou s'il s'allume
pendant la conduite, nous vous
conseillons de faire inspecter le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
• Il incombe au conducteur de
positionner correctement l'inter-
rupteur ON/OFF de l'airbag du
passager avant.
• Désactivez l'airbag du passager
avant uniquement lorsque le
contacteur d'allumage est sur la
position OFF, au risque de voir un
dysfonctionnement se produire
dans le module de commande du
SRS.
Il existe en outre un risque de
voir l'airbag latéral et/ou rideau
du conducteur et/ou du passager
avant ne pas se déclencher ou
mal se déclencher lors d'une
collision.
• N'installez jamais de siège enfant
positionné dos à la route sur le
siège passager avant tant que
l'airbag du passager avant n'a
pas été désactivé. Le bébé ou
l'enfant pourrait être gravement
blessé ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
(Suite)

367

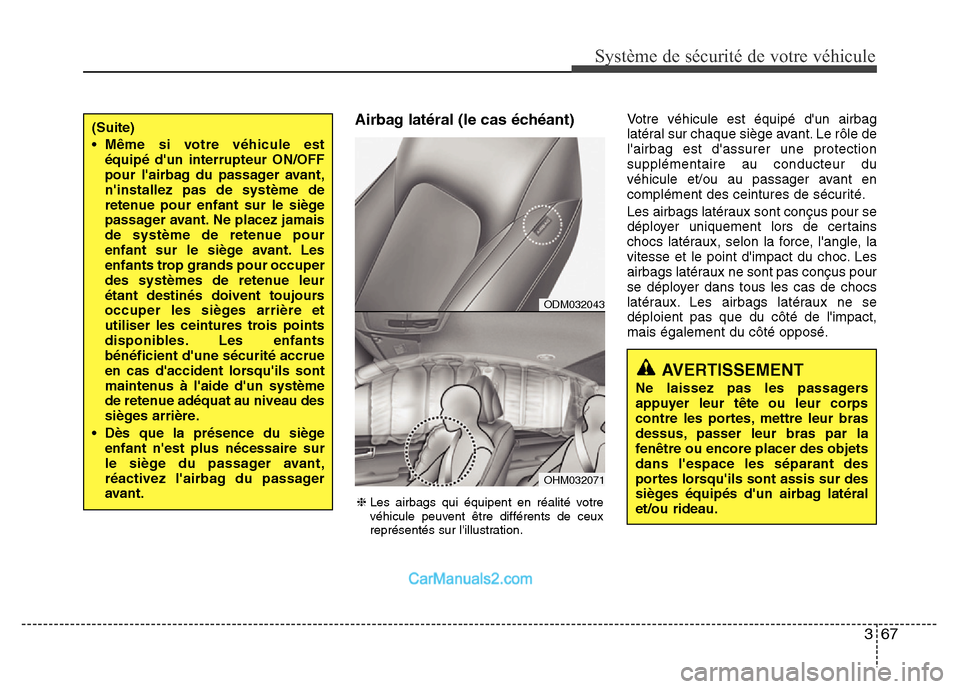

Système de sécurité de votre véhicule
Airbag latéral (le cas échéant)Votre véhicule est équipé d'un airbag
latéral sur chaque siège avant. Le rôle de
l'airbag est d'assurer une protection
supplémentaire au conducteur du
véhicule et/ou au passager avant en
complément des ceintures de sécurité.
Les airbags latéraux sont conçus pour se
déployer uniquement lors de certains
chocs latéraux, selon la force, l'angle, la
vitesse et le point d'impact du choc. Les
airbags latéraux ne sont pas conçus pour
se déployer dans tous les cas de chocs
latéraux. Les airbags latéraux ne se
déploient pas que du côté de l'impact,
mais également du côté opposé.(Suite)
• Même si votre véhicule est
équipé d'un interrupteur ON/OFF
pour l'airbag du passager avant,
n'installez pas de système de
retenue pour enfant sur le siège
passager avant. Ne placez jamais
de système de retenue pour
enfant sur le siège avant. Les
enfants trop grands pour occuper
des systèmes de retenue leur
étant destinés doivent toujours
occuper les sièges arrière et
utiliser les ceintures trois points
disponibles. Les enfants
bénéficient d'une sécurité accrue
en cas d'accident lorsqu'ils sont
maintenus à l'aide d'un système
de retenue adéquat au niveau des
sièges arrière.
• Dès que la présence du siège
enfant n'est plus nécessaire sur
le siège du passager avant,
réactivez l'airbag du passager
avant.
ODM032043
OHM032071
❈Les airbags qui équipent en réalité votre
véhicule peuvent être différents de ceux
représentés sur l'illustration.
AVERTISSEMENT
Ne laissez pas les passagers
appuyer leur tête ou leur corps
contre les portes, mettre leur bras
dessus, passer leur bras par la
fenêtre ou encore placer des objets
dans l'espace les séparant des
portes lorsqu'ils sont assis sur des
sièges équipés d'un airbag latéral
et/ou rideau.

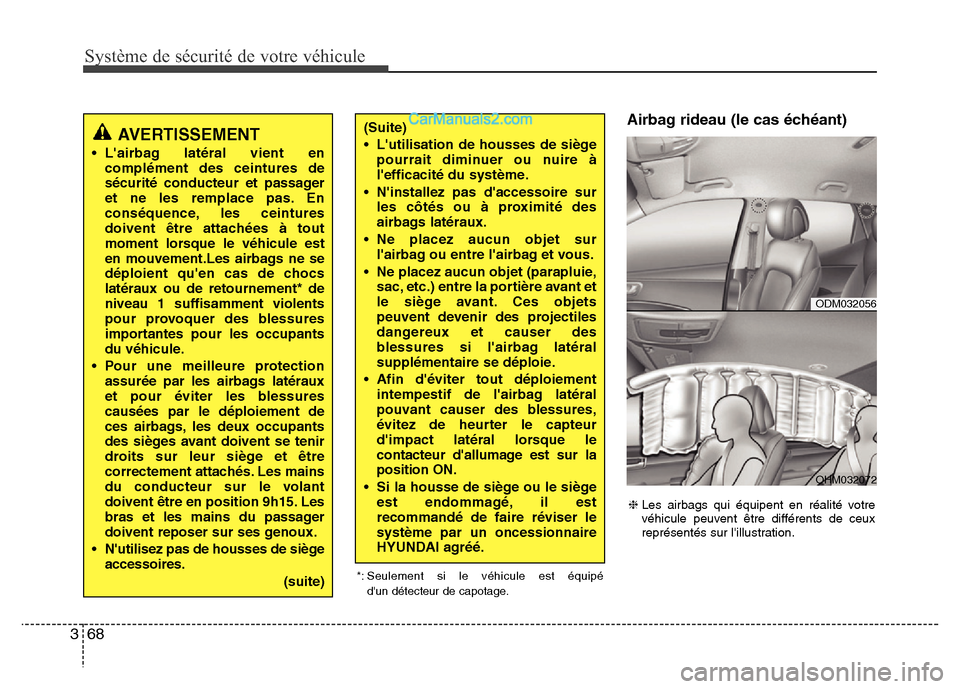

Système de sécurité de votre véhicule
68 3
Airbag rideau (le cas échéant)
AVERTISSEMENT
• L'airbag latéral vient en
complément des ceintures de
sécurité conducteur et passager
et ne les remplace pas. En
conséquence, les ceintures
doivent être attachées à tout
moment lorsque le véhicule est
en mouvement.Les airbags ne se
déploient qu'en cas de chocs
latéraux ou de retournement* de
niveau 1 suffisamment violents
pour provoquer des blessures
importantes pour les occupants
du véhicule.
• Pour une meilleure protection
assurée par les airbags latéraux
et pour éviter les blessures
causées par le déploiement de
ces airbags, les deux occupants
des sièges avant doivent se tenir
droits sur leur siège et être
correctement attachés. Les mains
du conducteur sur le volant
doivent être en position 9h15. Les
bras et les mains du passager
doivent reposer sur ses genoux.
• N'utilisez pas de housses de siège
accessoires.
(suite)
(Suite)
• L'utilisation de housses de siège
pourrait diminuer ou nuire à
l'efficacité du système.
• N'installez pas d'accessoire sur
les côtés ou à proximité des
airbags latéraux.
• Ne placez aucun objet sur
l'airbag ou entre l'airbag et vous.
• Ne placez aucun objet (parapluie,
sac, etc.) entre la portière avant et
le siège avant. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l'airbag latéral
supplémentaire se déploie.
• Afin d'éviter tout déploiement
intempestif de l'airbag latéral
pouvant causer des blessures,
évitez de heurter le capteur
d'impact latéral lorsque le
contacteur d'allumage est sur la
position ON.
• Si la housse de siège ou le siège
est endommagé, il est
recommandé de faire réviser le
système par un oncessionnaire
HYUNDAI agréé.
ODM032056
OHM032072
❈Les airbags qui équipent en réalité votre
véhicule peuvent être différents de ceux
représentés sur l'illustration.
*: Seulement si le véhicule est équipé
d'un détecteur de capotage.
