353
Système de sécurité de votre véhicule

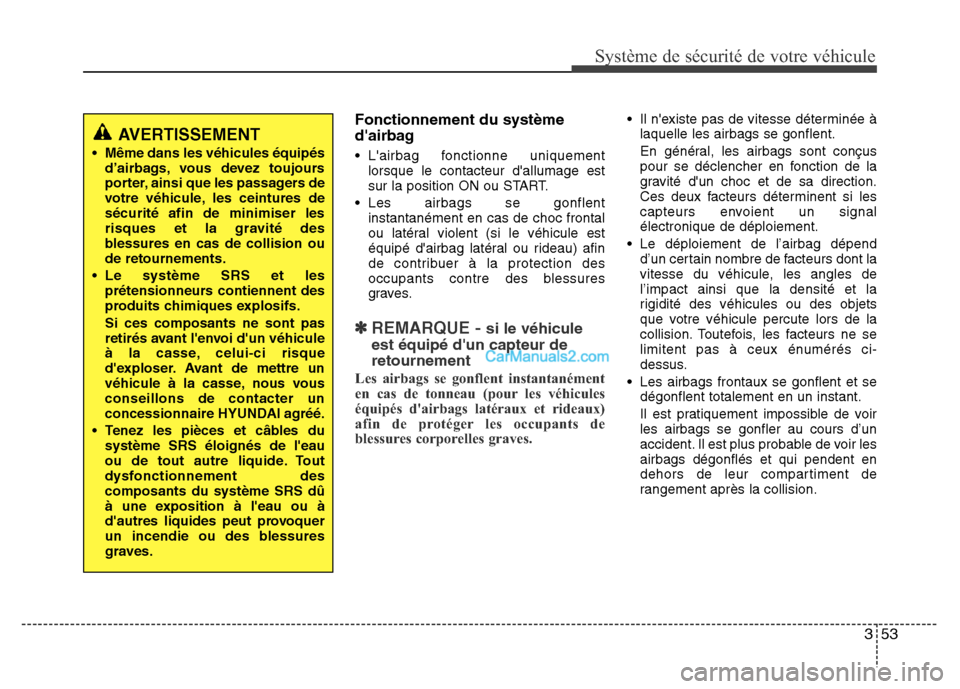

Fonctionnement du système
d'airbag
• L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
• Les airbags se gonflent
instantanément en cas de choc frontal
ou latéral violent (si le véhicule est
équipé d'airbag latéral ou rideau) afin
de contribuer à la protection des
occupants contre des blessures
graves.
✽REMARQUE - si le véhicule
est équipé d'un capteur de
retournement
Les airbags se gonflent instantanément
en cas de tonneau (pour les véhicules
équipés d'airbags latéraux et rideaux)
afin de protéger les occupants de
blessures corporelles graves.
• Il n'existe pas de vitesse déterminée à
laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signal
électronique de déploiement.
• Le déploiement de l’airbag dépend
d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles de
l’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus.
• Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir
les airbags se gonfler au cours d’un
accident. Il est plus probable de voir les
airbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
AVERTISSEMENT
• Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures de
sécurité afin de minimiser les
risques et la gravité des
blessures en cas de collision ou
de retournements.
• Le système SRS et les
prétensionneurs contiennent des
produits chimiques explosifs.
Si ces composants ne sont pas
retirés avant l'envoi d'un véhicule
à la casse, celui-ci risque
d'exploser. Avant de mettre un
véhicule à la casse, nous vous
conseillons de contacter un
concessionnaire HYUNDAI agréé.
• Tenez les pièces et câbles du
système SRS éloignés de l'eau
ou de tout autre liquide. Tout
dysfonctionnement des
composants du système SRS dû
à une exposition à l'eau ou à
d'autres liquides peut provoquer
un incendie ou des blessures
graves.

Système de sécurité de votre véhicule
54 3

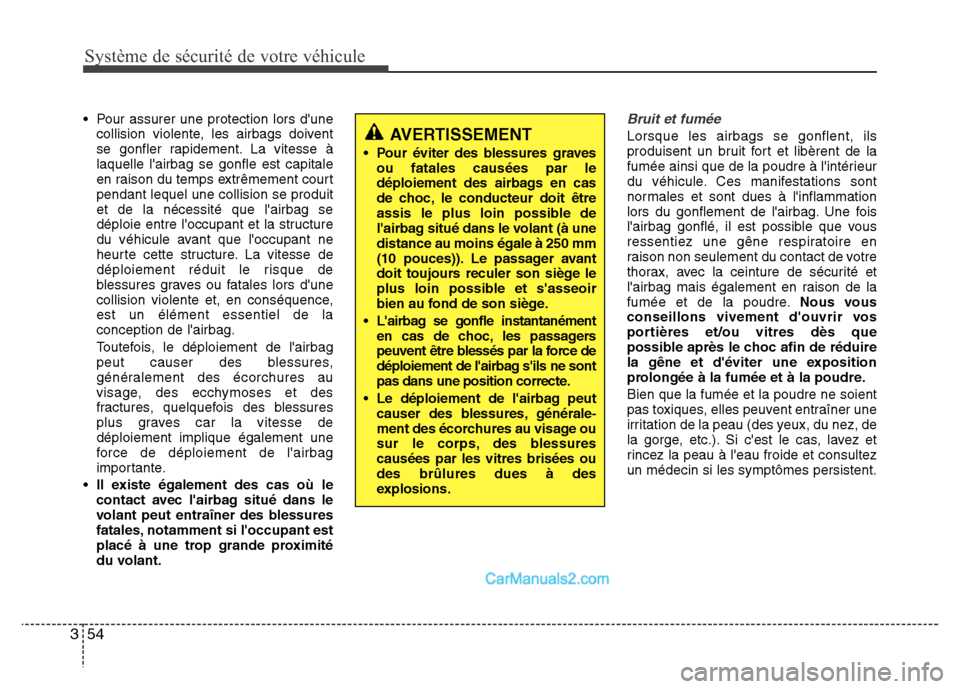

• Pour assurer une protection lors d'une
collision violente, les airbags doivent
se gonfler rapidement. La vitesse à
laquelle l'airbag se gonfle est capitale
en raison du temps extrêmement court
pendant lequel une collision se produit
et de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,
est un élément essentiel de la
conception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse de
déploiement implique également une
force de déploiement de l'airbag
importante.
• Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre.
Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultez
un médecin si les symptômes persistent.AVERTISSEMENT
• Pour éviter des blessures graves
ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à une
distance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
• L'airbag se gonfle instantanément
en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
• Le déploiement de l'airbag peut
causer des blessures, générale
-ment des écorchures au visage ou
sur le corps,des blessures
causées par les vitres brisées ou
des brûlures dues à des
explosions.

355
Système de sécurité de votre véhicule

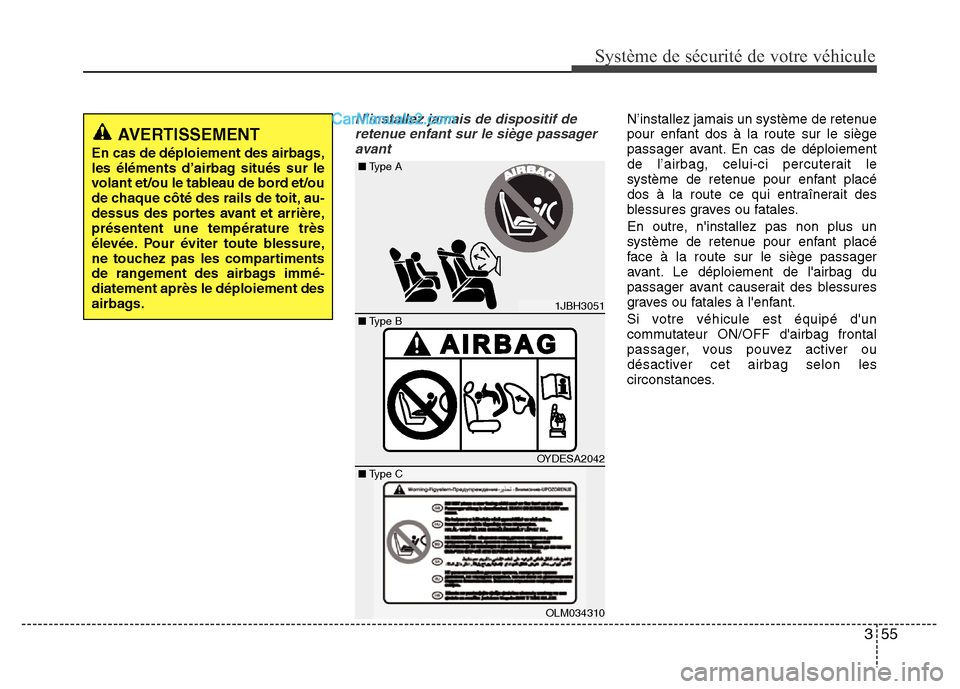

N'installez jamais de dispositif de
retenue enfant sur le siège passager
avantN’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
Si votre véhicule est équipé d'un
commutateur ON/OFF d'airbag frontal
passager, vous pouvez activer ou
désactiver cet airbag selon les
circonstances.
AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,
présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbags immé-
diatement après le déploiement des
airbags.
1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Système de sécurité de votre véhicule
56 3

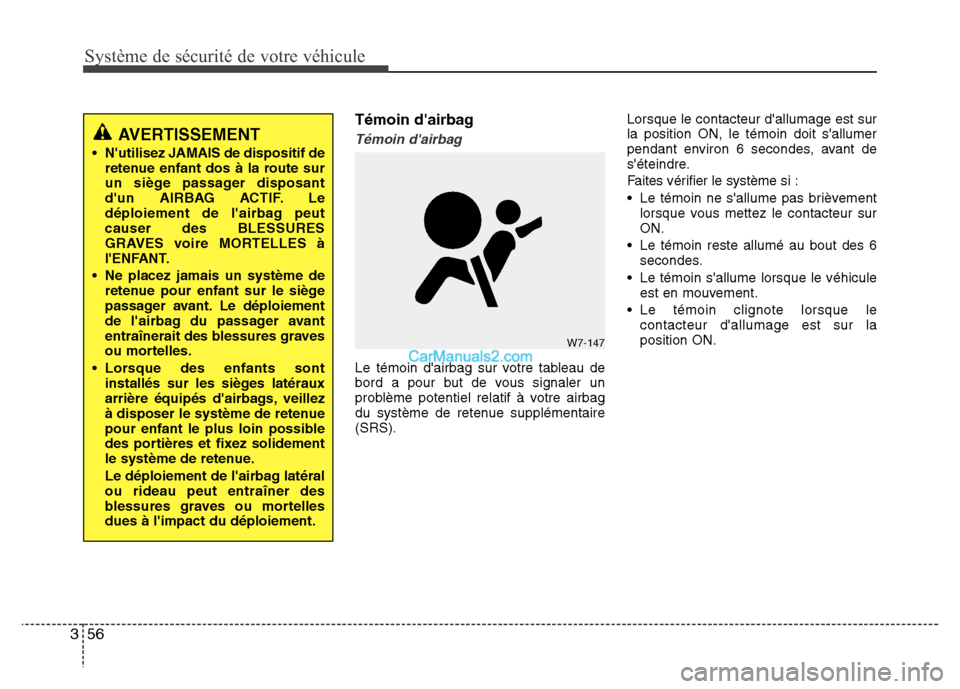

Témoin d'airbag
Témoin d'airbag
Le témoin d'airbag sur votre tableau de
bord a pour but de vous signaler un
problème potentiel relatif à votre airbag
du système de retenue supplémentaire
(SRS).Lorsque le contacteur d'allumage est sur
la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
Faites vérifier le système si :
• Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le témoin reste allumé au bout des 6
secondes.
• Le témoin s'allume lorsque le véhicule
est en mouvement.
• Le témoin clignote lorsque le
contacteur d'allumage est sur la
position ON.
AVERTISSEMENT
• N'utilisez JAMAIS de dispositif de
retenue enfant dos à la route sur
un siège passager disposant
d'un AIRBAG ACTIF. Le
déploiement de l'airbag peut
causer des BLESSURES
GRAVES voire MORTELLES à
l'ENFANT.
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
• Lorsque des enfants sont
installés sur les sièges latéraux
arrière équipés d'airbags, veillez
à disposer le système de retenue
pour enfant le plus loin possible
des portières et fixez solidement
le système de retenue.
Le déploiement de l'airbag latéral
ou rideau peut entraîner des
blessures graves ou mortelles
dues à l'impact du déploiement.
W7-147

357
Système de sécurité de votre véhicule

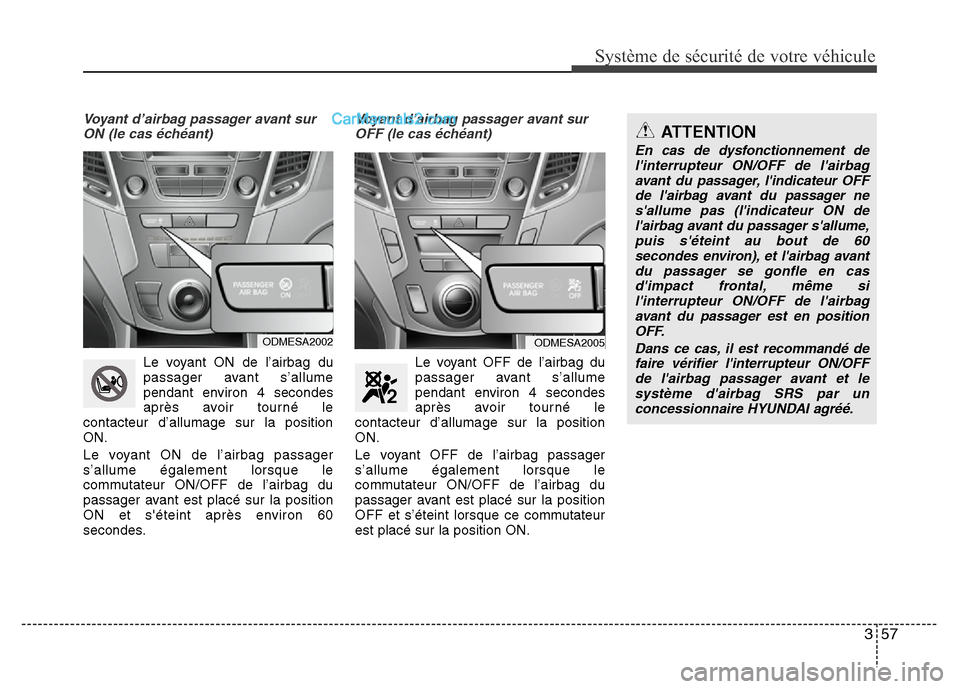

Voyant d’airbag passager avant sur
ON (le cas échéant)
Le voyant ON de l’airbag du
passager avant s’allume
pendant environ 4 secondes
après avoir tourné le
contacteur d’allumage sur la position
ON.
Le voyant ON de l’airbag passager
s’allume également lorsque le
commutateur ON/OFF de l’airbag du
passager avant est placé sur la position
ON et s'éteint après environ 60
secondes.
Voyant d’airbag passager avant sur
OFF (le cas échéant)
Le voyant OFF de l’airbag du
passager avant s’allume
pendant environ 4 secondes
après avoir tourné le
contacteur d’allumage sur la position
ON.
Le voyant OFF de l’airbag passager
s’allume également lorsque le
commutateur ON/OFF de l’airbag du
passager avant est placé sur la position
OFF et s’éteint lorsque ce commutateur
est placé sur la position ON.
ODMESA2002ODMESA2005
ATTENTION
En cas de dysfonctionnement de
l'interrupteur ON/OFF de l'airbag
avant du passager, l'indicateur OFF
de l'airbag avant du passager ne
s'allume pas (l'indicateur ON de
l'airbag avant du passager s'allume,
puis s'éteint au bout de 60
secondes environ), et l'airbag avant
du passager se gonfle en cas
d'impact frontal, même si
l'interrupteur ON/OFF de l'airbag
avant du passager est en position
OFF.
Dans ce cas, il est recommandé de
faire vérifier l'interrupteur ON/OFF
de l'airbag passager avant et le
système d'airbag SRS par un
concessionnaire HYUNDAI agréé.

Système de sécurité de votre véhicule
58 3

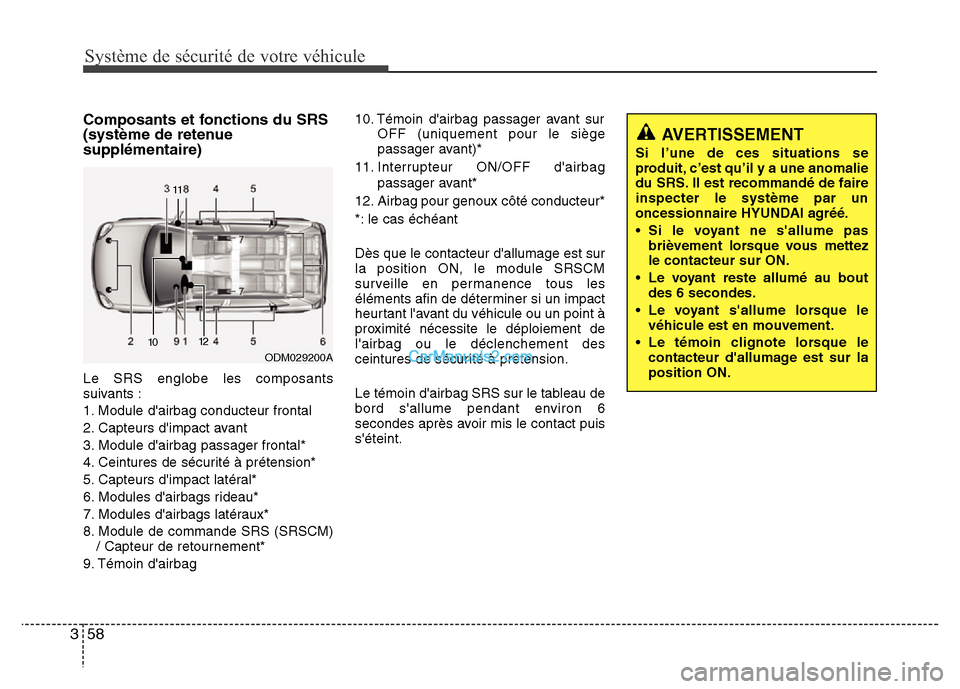

Composants et fonctions du SRS
(système de retenue
supplémentaire)
Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Capteurs d'impact avant
3. Module d'airbag passager frontal*
4. Ceintures de sécurité à prétension*
5. Capteurs d'impact latéral*
6. Modules d'airbags rideau*
7. Modules d'airbags latéraux*
8. Module de commande SRS (SRSCM)
/ Capteur de retournement*
9. Témoin d'airbag10. Témoin d'airbag passager avant sur
OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag
passager avant*
12. Airbag pour genoux côté conducteur*
*: le cas échéant
Dès que le contacteur d'allumage est sur
la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement de
l'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Le témoin d'airbag SRS sur le tableau de
bord s'allume pendant environ 6
secondes après avoir mis le contact puis
s'éteint.
ODM029200A
1010
1111
1212
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Il est recommandé de faire
inspecter le système par un
oncessionnaire HYUNDAI agréé.
• Si le voyant ne s'allume pas
brièvement lorsque vous mettez
le contacteur sur ON.
• Le voyant reste allumé au bout
des 6 secondes.
• Le voyant s'allume lorsque le
véhicule est en mouvement.
• Le témoin clignote lorsque le
contacteur d'allumage est sur la
position ON.

359
Système de sécurité de votre véhicule

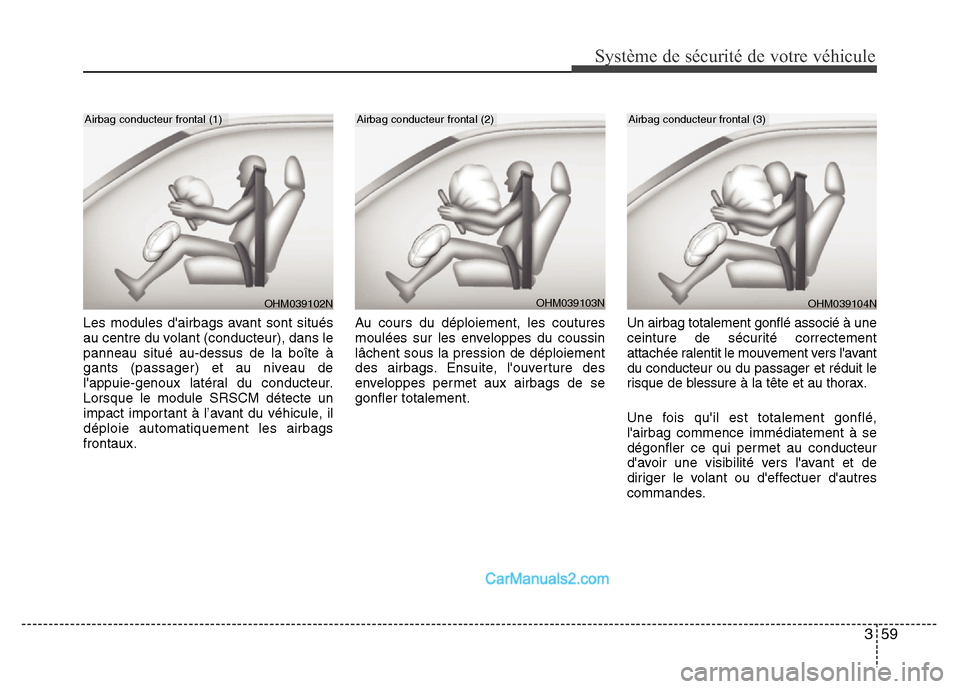

Les modules d'airbags avant sont situés
au centre du volant (conducteur), dans le
panneau situé au-dessus de la boîte à
gants (passager) et au niveau de
l'appuie-genoux latéral du conducteur.
Lorsque le module SRSCM détecte un
impact important à l’avant du véhicule, il
déploie automatiquement les airbags
frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussin
lâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de se
gonfler totalement.Un airbag totalement gonflé associé à une
ceinture de sécurité correctement
attachée ralentit le mouvement vers l'avant
du conducteur ou du passager et réduit le
risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé,
l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
OHM039103N
Airbag conducteur frontal (2)
OHM039102N
Airbag conducteur frontal (1)
OHM039104N
Airbag conducteur frontal (3)

Système de sécurité de votre véhicule
60 3
AVERTISSEMENT
• N’installez ou ne placez aucun
accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte à
gants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
(Suite)

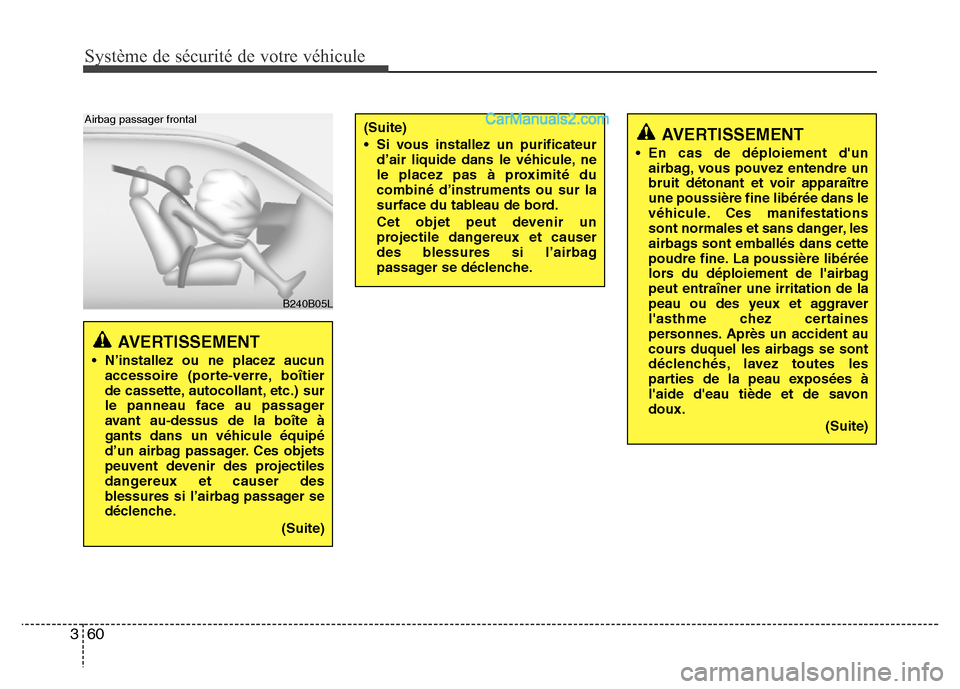

B240B05L Airbag passager frontal
AVERTISSEMENT
• En cas de déploiement d'un
airbag, vous pouvez entendre un
bruit détonant et voir apparaître
une poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbag
peut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savon
doux.
(Suite)
(Suite)
• Si vous installez un purificateur
d’air liquide dans le véhicule, ne
le placez pas à proximité du
combiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
