Système de sécurité de votre véhicule

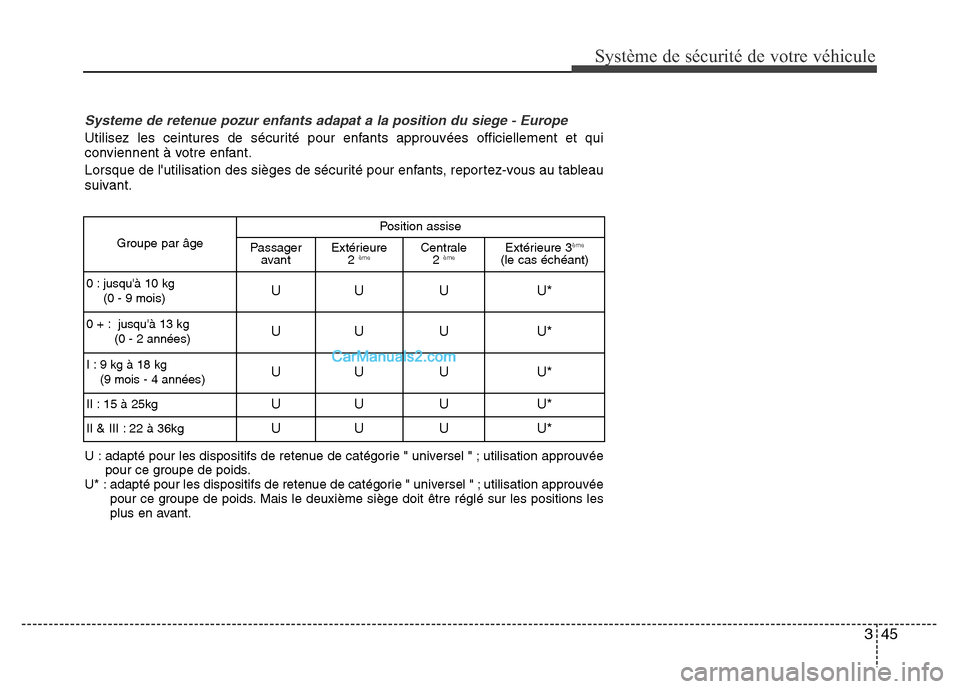

Systeme de retenue pozur enfants adapat a la position du siege - Europe
Utilisez les ceintures de sécurité pour enfants approuvées officiellement et qui
conviennent à votre enfant.
Lorsque de l'utilisation des sièges de sécurité pour enfants, reportez-vous au tableau
suivant.
U : adapté pour les dispositifs de retenue de catégorie " universel " ; utilisation approuvée
pour ce groupe de poids.
U* : adapté pour les dispositifs de retenue de catégorie " universel " ; utilisation approuvée
pour ce groupe de poids. Mais le deuxième siège doit être réglé sur les positions les
plus en avant.
Groupe par âgePosition assise
Passager
avantExtérieure
2 èmeCentrale
2 èmeExtérieure 3ème
(le cas échéant)
0 :
jusqu'à 10 kg(0 - 9 mois)UU U U*
0 + :jusqu'à 13 kg(0 - 2 années)UU U U*
I :9 kg à 18 kg(9 mois - 4 années)UU U U*
II : 15 à25kgUU U U*
II & III : 22 à36kgUU U U*

Système de sécurité de votre véhicule
46 3

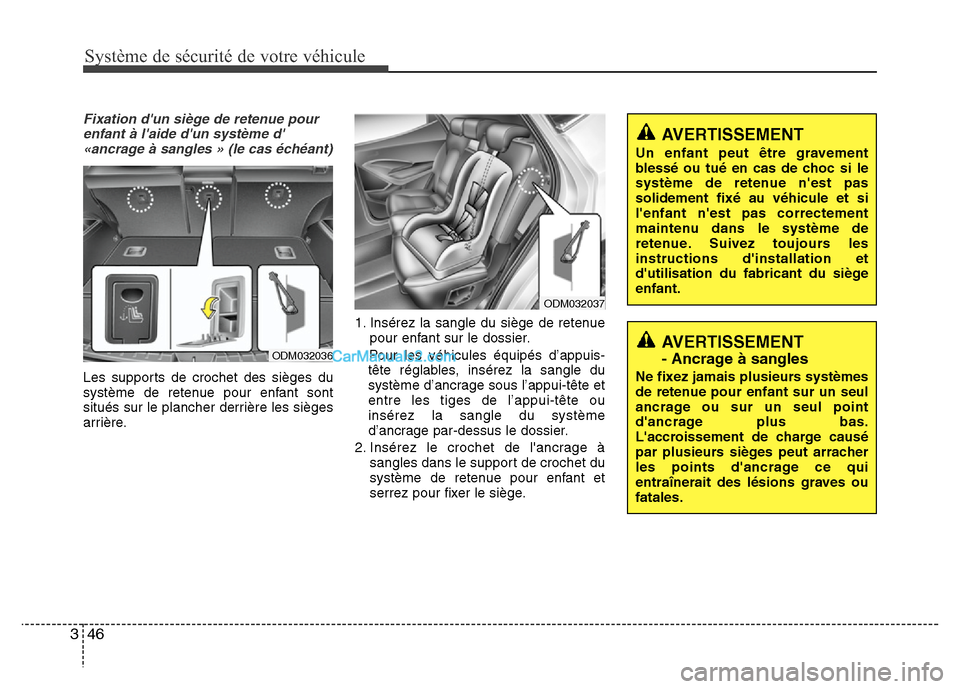

Fixation d'un siège de retenue pour
enfant à l'aide d'un système d'
«ancrage à sangles » (le cas échéant)
Les supports de crochet des sièges du
système de retenue pour enfant sont
situés sur le plancher derrière les sièges
arrière.1. Insérez la sangle du siège de retenue
pour enfant sur le dossier.
Pour les véhicules équipés d’appuis-
tête réglables, insérez la sangle du
système d’ancrage sous l’appui-tête et
entre les tiges de l’appui-tête ou
insérez la sangle du système
d’ancrage par-dessus le dossier.
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège.
AVERTISSEMENT
Un enfant peut être gravement
blessé ou tué en cas de choc si le
système de retenue n'est pas
solidement fixé au véhicule et si
l'enfant n'est pas correctement
maintenu dans le système de
retenue. Suivez toujours les
instructions d'installation et
d'utilisation du fabricant du siège
enfant.
AVERTISSEMENT
- Ancrage à sangles
Ne fixez jamais plusieurs systèmes
de retenue pour enfant sur un seul
ancrage ou sur un seul point
d'ancrage plus bas.
L'accroissement de charge causé
par plusieurs sièges peut arracher
les points d'ancrage ce qui
entraînerait des lésions graves ou
fatales.
ODM032036
ODM032037

347
Système de sécurité de votre véhicule

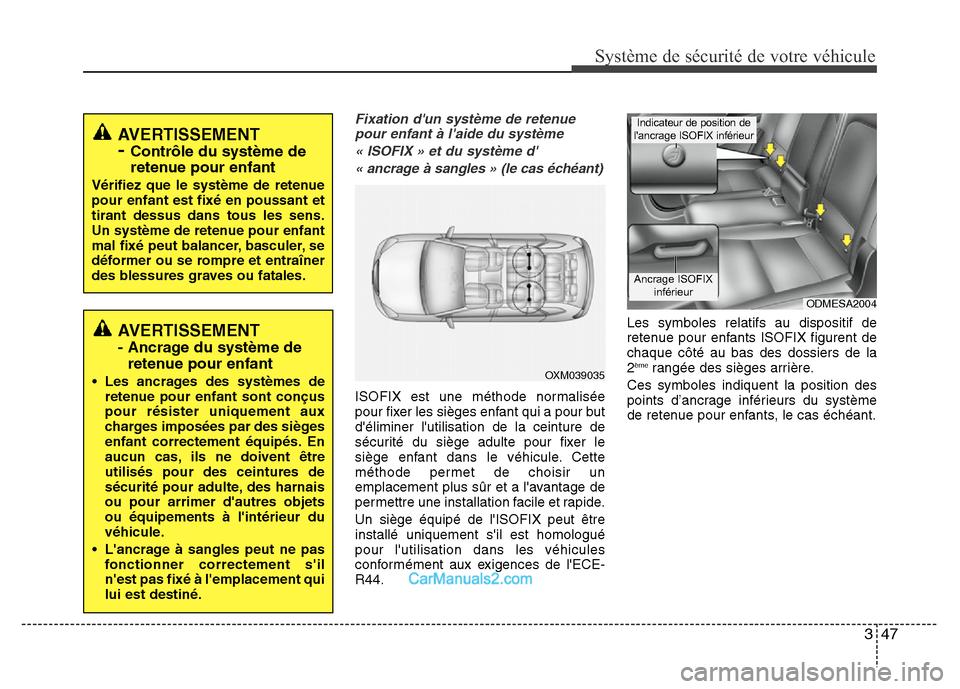

Fixation d'un système de retenue
pour enfant à l'aide du système
« ISOFIX » et du système d'
« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour but
d'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide.
Un siège équipé de l'ISOFIX peut être
installé uniquement s'il est homologué
pour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-
R44.Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent de
chaque côté au bas des dossiers de la
2
èmerangée des sièges arrière.
Ces symboles indiquent la position des
points d’ancrage inférieurs du système
de retenue pour enfants, le cas échéant.
AVERTISSEMENT
- Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue
pour enfant est fixé en poussant et
tirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de
retenue pour enfant
• Les ancrages des systèmes de
retenue pour enfant sont conçus
pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent être
utilisés pour des ceintures de
sécurité pour adulte, des harnais
ou pour arrimer d'autres objets
ou équipements à l'intérieur du
véhicule.
• L'ancrage à sangles peut ne pas
fonctionner correctement s'il
n'est pas fixé à l'emplacement qui
lui est destiné.OXM039035
ODMESA2004
Ancrage ISOFIX
inférieur
Indicateur de position de
l'ancrage ISOFIX inférieur

Système de sécurité de votre véhicule
48 3

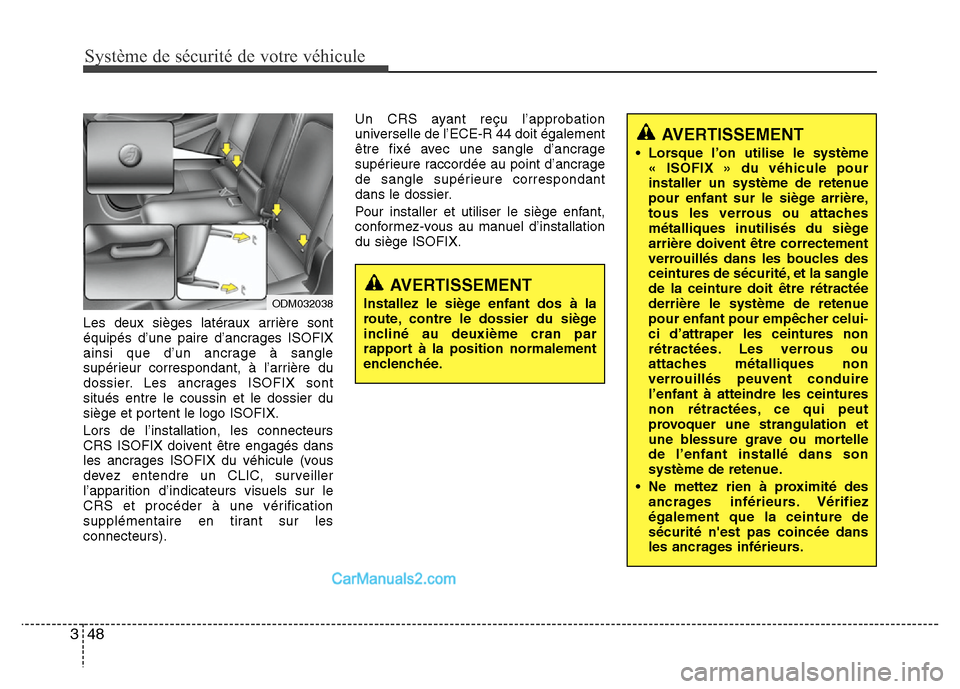

Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sont
situés entre le coussin et le dossier du
siège et portent le logo ISOFIX.
Lors de l’installation, les connecteurs
CRS ISOFIX doivent être engagés dans
les ancrages ISOFIX du véhicule (vous
devez entendre un CLIC, surveiller
l’apparition d’indicateurs visuels sur le
CRS et procéder à une vérification
supplémentaire en tirant sur les
connecteurs).Un CRS ayant reçu l’approbation
universelle de l’ECE-R 44 doit également
être fixé avec une sangle d’ancrage
supérieure raccordée au point d’ancrage
de sangle supérieure correspondant
dans le dossier.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installation
du siège ISOFIX.
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège
incliné au deuxième cran par
rapport à la position normalement
enclenchée.
AVERTISSEMENT
• Lorsque l’on utilise le système
« ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siège
arrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sangle
de la ceinture doit être rétractée
derrière le système de retenue
pour enfant pour empêcher celui-
ci d’attraper les ceintures non
rétractées. Les verrous ou
attaches métalliques non
verrouillés peuvent conduire
l’enfant à atteindre les ceintures
non rétractées, ce qui peut
provoquer une strangulation et
une blessure grave ou mortelle
de l’enfant installé dans son
système de retenue.
• Ne mettez rien à proximité des
ancrages inférieurs. Vérifiez
également que la ceinture de
sécurité n'est pas coincée dans
les ancrages inférieurs.
ODM032038

349
Système de sécurité de votre véhicule

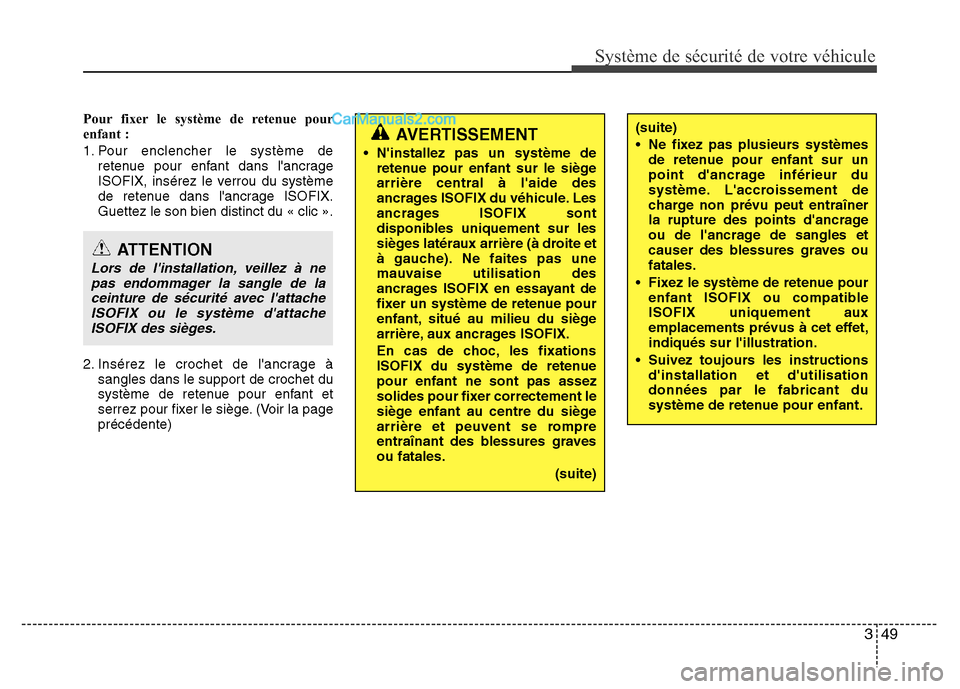

Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.
Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la page
précédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de la
ceinture de sécurité avec l'attache
ISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
• N'installez pas un système de
retenue pour enfant sur le siège
arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenue
pour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures graves
ou fatales.
(suite)
(suite)
• Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves ou
fatales.
• Fixez le système de retenue pour
enfant ISOFIX ou compatible
ISOFIX uniquement aux
emplacements prévus à cet effet,
indiqués sur l'illustration.
• Suivez toujours les instructions
d'installation et d'utilisation
données par le fabricant du
système de retenue pour enfant.

Système de sécurité de votre véhicule
50 3

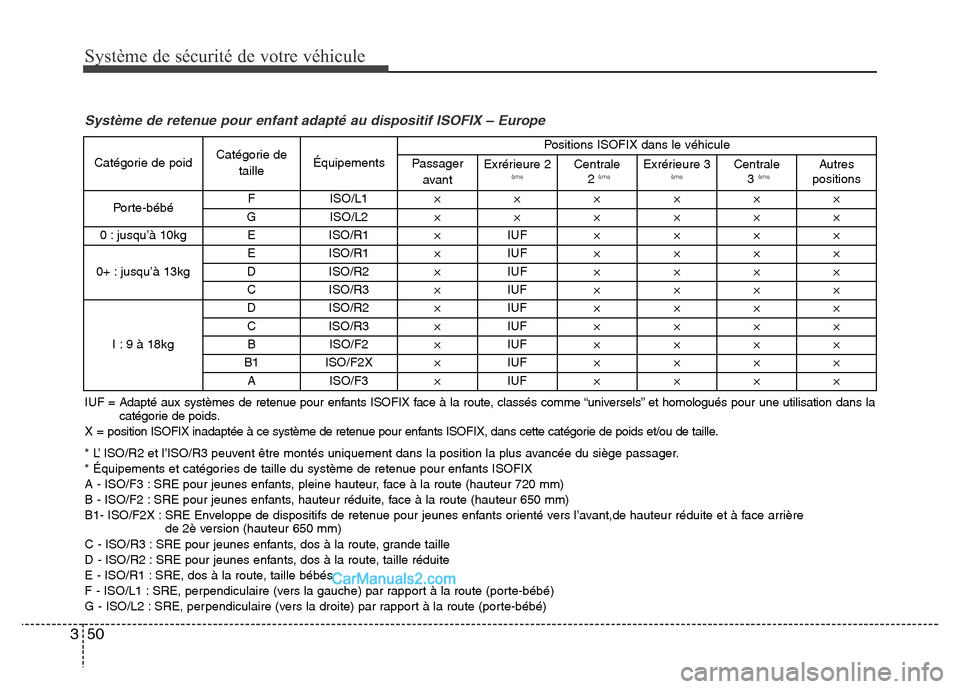

Catégorie de poidCatégorie de
tailleÉquipementsPositions ISOFIX dans le véhicule
Passager
avantExrérieure 2èmeCentrale
2 èmeExrérieure 3èmeCentrale
3 èmeAutres
positions
Porte-bébéF ISO/L1××××××
G ISO/L2××××××
0 : jusqu’à 10kg E ISO/R1 × IUF××××
0+ : jusqu’à 13kgE ISO/R1 × IUF××××
D ISO/R2 × IUF××××
C ISO/R3 × IUF××××
I : 9 à 18kgD ISO/R2 × IUF××××
C ISO/R3 × IUF××××
B ISO/F2 × IUF××××
B1 ISO/F2X × IUF××××
A ISO/F3 × IUF××××
Système de retenue pour enfant adapté au dispositif ISOFIX – Europe
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans la
catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Équipements et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour jeunes enfants, pleine hauteur, face à la route (hauteur 720 mm)
B - ISO/F2 : SRE pour jeunes enfants, hauteur réduite, face à la route (hauteur 650 mm)
B1- ISO/F2X : SRE Enveloppe de dispositifs de retenue pour jeunes enfants orienté vers l’avant,de hauteur réduite et à face arrière
de 2è version (hauteur 650 mm)
C - ISO/R3 : SRE pour jeunes enfants, dos à la route, grande taille
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

351
Système de sécurité de votre véhicule

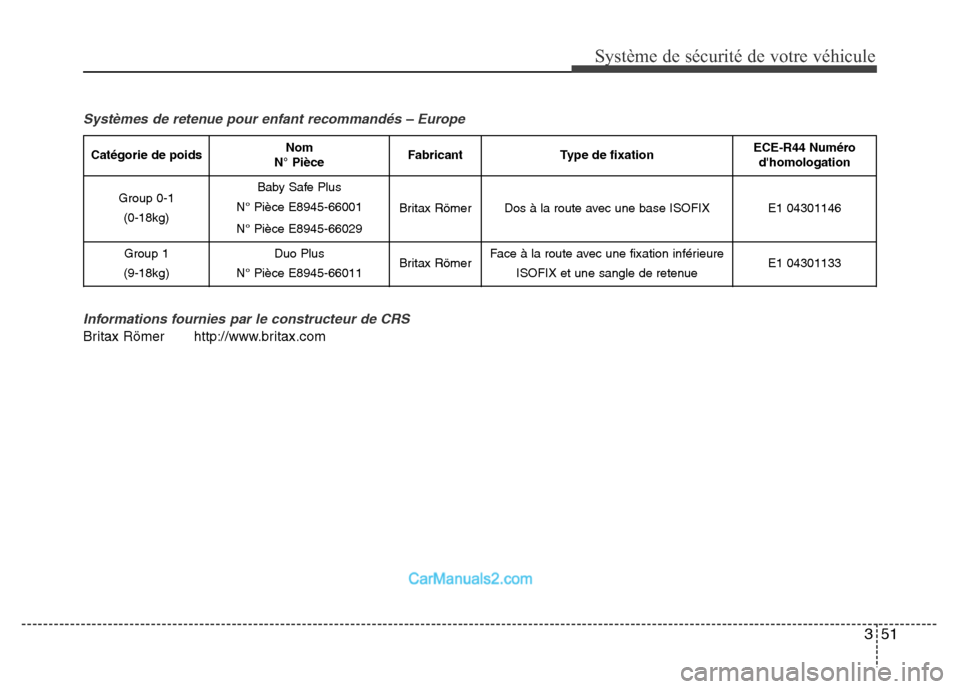

Systèmes de retenue pour enfant recommandés – Europe
Informations fournies par le constructeur de CRS
Britax Römer http://www.britax.com
Catégorie de poidsNom
N° PièceFabricantType de fixationECE-R44 Numéro
d'homologation
Group 0-1
(0-18kg)Baby Safe Plus
N° Pièce E8945-66001
N° Pièce E8945-66029
Britax RömerDos à la route avec une base ISOFIXE1 04301146
Group 1
(9-18kg)Duo Plus
N° Pièce E8945-66011Britax RömerFace à la route avec une fixation inférieure
ISOFIX et une sangle de retenueE1 04301133

Système de sécurité de votre véhicule
52 3

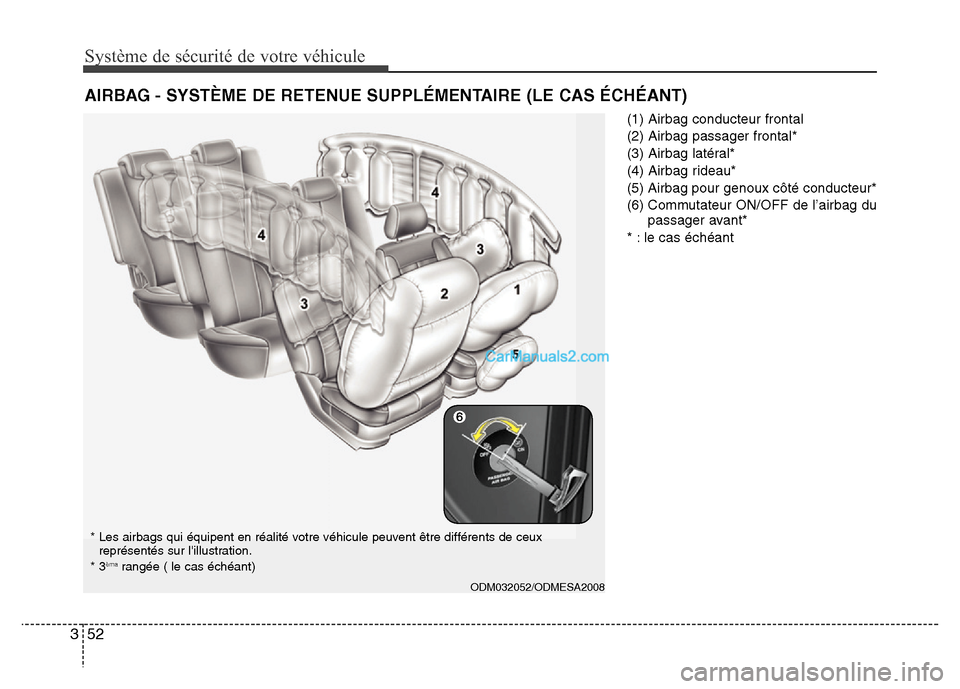

(1) Airbag conducteur frontal
(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
(5) Airbag pour genoux côté conducteur*
(6) Commutateur ON/OFF de l’airbag du
passager avant*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
ODM032052/ODMESA2008
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.
* 3
èmarangée ( le cas échéant)
