Mantenimiento
62
7
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.

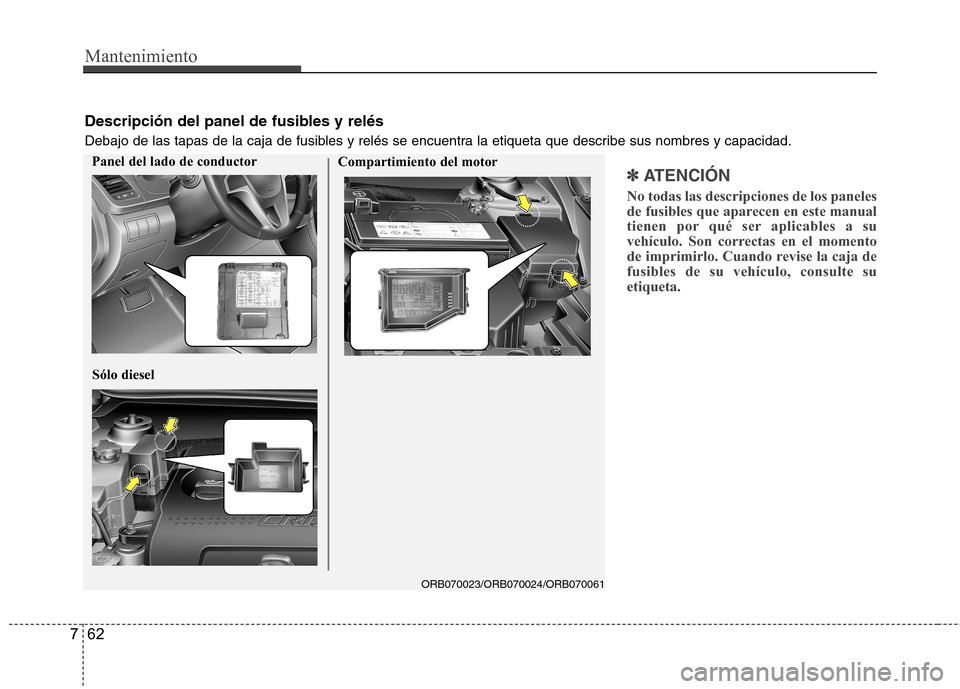

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Compartimiento del motor
ORB070023/ORB070024/ORB070061
Panel del lado de conductor
Sólo diesel

763
Mantenimiento
Panel de fusibles principal del compartimento del motor
DescripciónSímboloAmperaje delfusibleCircuito protegido
P/OUTLET15AToma de corriente
C/LIGHT15AMechero
ACC10AAudio, BCM, módulo de control de la llave smart, PDM, reloj,
Módulo de control de bloqueo de cambio ATM
A/BAG IND10ATablero de instrumentos (IND. del airbag)
A/BAG10AMódulo de control SRS
T/SIG10AInterruptor de emergencia
R/WPR15AInterruptor multifunción, motor del limpiaparabrisas trasero
R/FOG10ARelé de piloto antiniebla
F/FOG10ARelé de faro antiniebla
ROOM210ARelé de corte automático
STOP15AInterruptor de la luz de freno, sensor de batería, relé de la luz de freno, módulo de control
de la llave smart, conector de enlace de datos, interruptor de la palanca de cambios ATM,
solenoide de bloqueo de la llave
CLUSTER10ATablero de instrumentos, BCM

Mantenimiento
64
7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
IGN1_110A
Módulo de control de bloqueo del cambio ATM, módulo de control EPS,
módulo de control de presión de los neumáticos, retrovisor electrocrómico,
módulo de control SBR, indicador avisador del cinturón de seguridad,
zumbador de ayuda al estacionamiento trasero, interruptor de la luz de freno (Gasolina)
Reostato, sensor de advertencia del filtro de combustible (Diesel),
sensor lateral IZQ/ DCH de ayuda al estacionamiento trasero,
sensor central IZQ/DCH de ayuda al estacionamiento trasero
ABS10AMódulo de control ABS, módulo de control ESP, intettuptor OFF ESP,
caja de relés y fusibles E/R (conector de comprobación multifunción)
B/UP LP10AInterruptor de la luz de marcha atrás
PCU10AECM, sensor de flujo de aire en masa (Diesel), módulo de control de la llave smart
H/LP LH10AFaro IZQ
HAZARD15ARelé de emergencia, interruptor de emergencia
SMK_125AMódulo de control de la llave Smart
SMK_115AMotor techo solar
SMK_210APDM, módulo de control llave smart, interruptor de botón de parada/inicio
TCU15ATCM (diesel), generador de impulsos 'A'/'B', sensor de velocidad del vehículo,
interruptor de margen del semieje
IGN COIL15AGasolina: Bobinas de encendido #1~#4, condensador
IGN210ABCM, relé del elevalunas eléctrico, módulo de control de la llave smart,
módulo de control del aire acondicionado, tablero de instrumentos, motor del techo solar,
interruptor del dispositivo de nivelación de los faros, faro IZQ/DCH

765
Mantenimiento

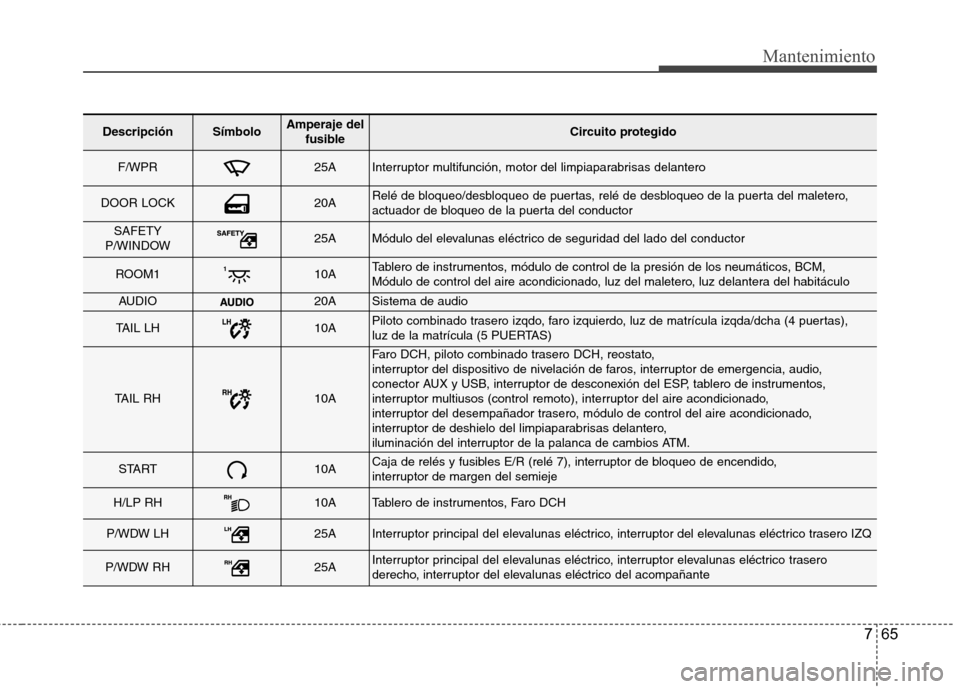

DescripciónSímboloAmperaje delfusibleCircuito protegido
F/WPR25AInterruptor multifunción, motor del limpiaparabrisas delantero
DOOR LOCK20ARelé de bloqueo/desbloqueo de puertas, relé de desbloqueo de la puerta del maletero,
actuador de bloqueo de la puerta del conductor
SAFETY
P/WINDOW25AMódulo del elevalunas eléctrico de seguridad del lado del conductor
ROOM110ATablero de instrumentos, módulo de control de la presión de los neumáticos, BCM,
Módulo de control del aire acondicionado, luz del maletero, luz delantera del habitáculo
AUDIO20ASistema de audio
TAIL LH10APiloto combinado trasero izqdo, faro izquierdo, luz de matrícula izqda/dcha (4 puertas),
luz de la matrícula (5 PUERTAS)
TAIL RH10A
Faro DCH, piloto combinado trasero DCH, reostato,
interruptor del dispositivo de nivelación de faros, interruptor de emergencia, audio,
conector AUX y USB, interruptor de desconexión del ESP, tablero de instrumentos,
interruptor multiusos (control remoto), interruptor del aire acondicionado,
interruptor del desempañador trasero, módulo de control del aire acondicionado,
interruptor de deshielo del limpiaparabrisas delantero,
iluminación del interruptor de la palanca de cambios ATM.
START10ACaja de relés y fusibles E/R (relé 7), interruptor de bloqueo de encendido,
interruptor de margen del semieje
H/LP RH10ATablero de instrumentos, Faro DCH
P/WDW LH25AInterruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico trasero IZQ
P/WDW RH25AInterruptor principal del elevalunas eléctrico, interruptor elevalunas eléctrico trasero
derecho, interruptor del elevalunas eléctrico del acompañante

Mantenimiento
66
7

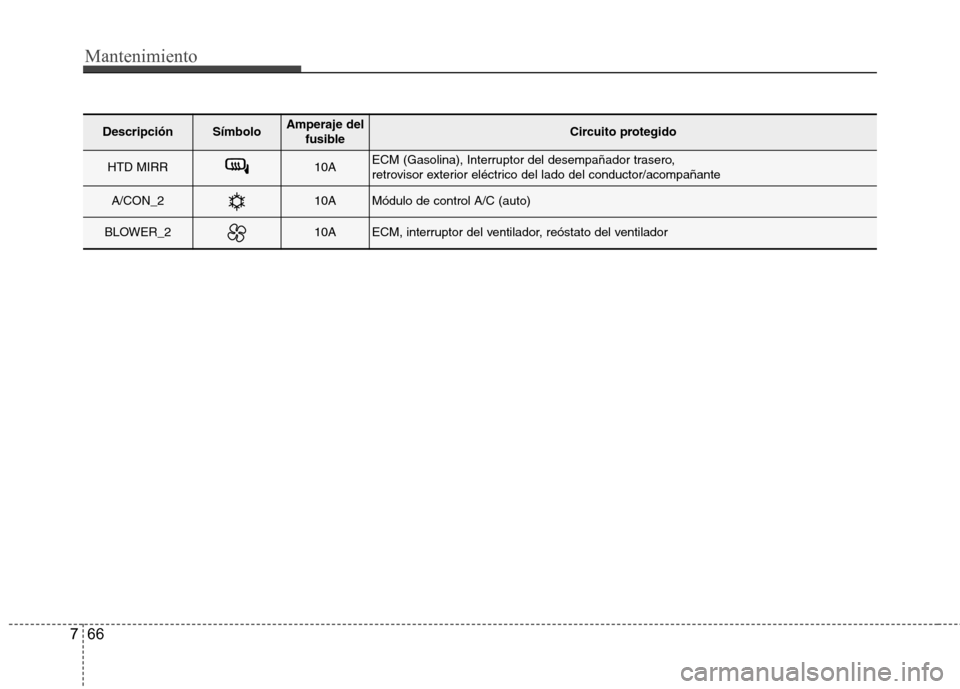

DescripciónSímboloAmperaje del
fusibleCircuito protegido
HTD MIRR10AECM (Gasolina), Interruptor del desempañador trasero,
retrovisor exterior eléctrico del lado del conductor/acompañante
A/CON_210AMódulo de control A/C (auto)
BLOWER_210AECM, interruptor del ventilador, reóstato del ventilador

767
Mantenimiento
DescripciónSímboloAmperaje delfusibleCircuito protegido
MULTI
FUSIBLE
80AMódulo de control EPS
40ARelé 10 (relé del ventilador)
40ACaja de conexiones P/I (relé luz antiniebla trasera)
40AMódulo de control ABS, módulo de control ESP
40AMódulo de control ABS, módulo de control ESP, conector de comprobación multiusos
125A(GSL) 150A(DSL)Alternador, caja diesel (relé de incandescenca 80 A, PTC 1/2/3 50A),
caja de relés y fusibles E/R (multifunción F1~F5, fusible F20)
30ADiesel: RELÉ 12 (Relé del calentador del filtro de combustible)
50ACaja de conexiones I/P (fusible del conector de potencia : F35/F36,
fusibles : F12~F15, relé de la luz trasera)
FUSIBLE
50ARELÉ 7 (relé de arranque), RELÉ. 6 (relé del botón de arranque (ENC 2),
interruptor de encendido
40ARELÉ 2 (relé del botón de arranque (ACC), RELÉ. 9 (relé del botón de arranque (ENC 1),
interruptor de encendido
40ARELÉ 1 (relé de control del motor), fusible F25
30ARELÉ 3 (relé del ventilador de refrigeración (lento)),
RELÉ 8 (relé del ventilador de refrigeración (rápido))
50ACaja de conexiones I/P (Relé: elevalunas eléctrico, emergencia, desbloqueo/bloqueo de la
puerta, desboqueo de la puerta del maletero, fusible: F23~F25, F31, F32)
10ARELÉ 5 (Relé de la bocina)
Panel de fusibles principal del compartimento del motor

Mantenimiento
68
7

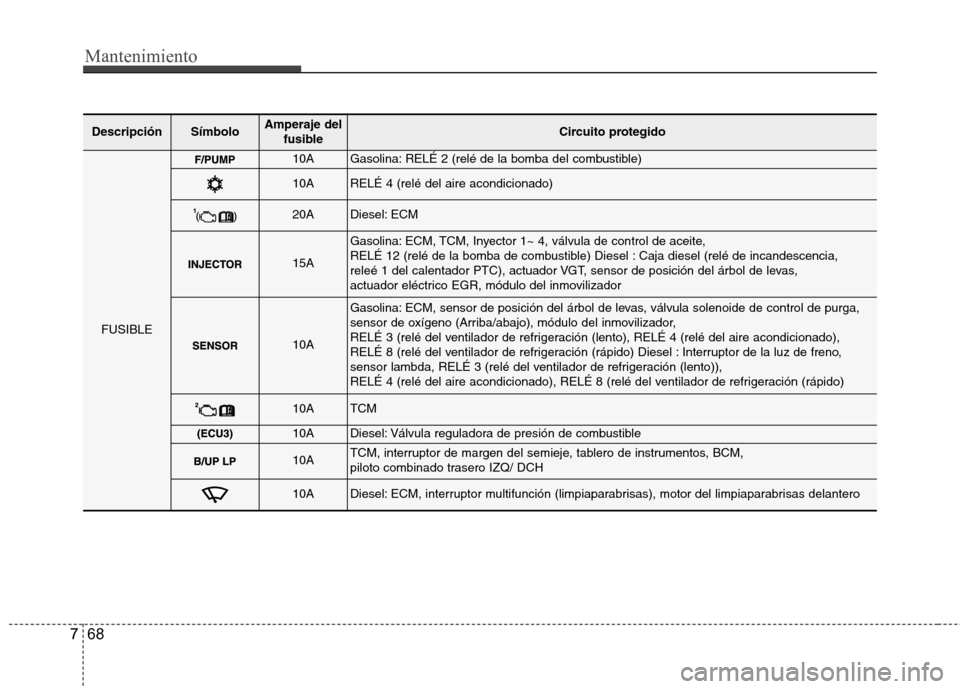

DescripciónSímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
10AGasolina: RELÉ 2 (relé de la bomba del combustible)
10ARELÉ 4 (relé del aire acondicionado)
20ADiesel: ECM
15A
Gasolina: ECM, TCM, Inyector 1~ 4, válvula de control de aceite,
RELÉ 12 (relé de la bomba de combustible) Diesel : Caja diesel (relé de incandescencia,
releé 1 del calentador PTC), actuador VGT, sensor de posición del árbol de levas,
actuador eléctrico EGR, módulo del inmovilizador
10A
Gasolina: ECM, sensor de posición del árbol de levas, válvula solenoide de control de purga,
sensor de oxígeno (Arriba/abajo), módulo del inmovilizador,
RELÉ 3 (relé del ventilador de refrigeración (lento), RELÉ 4 (relé del aire acondicionado),
RELÉ 8 (relé del ventilador de refrigeración (rápido) Diesel : Interruptor de la luz de freno,
sensor lambda, RELÉ 3 (relé del ventilador de refrigeración (lento)),
RELÉ 4 (relé del aire acondicionado), RELÉ 8 (relé del ventilador de refrigeración (rápido)
10ATCM
10ADiesel: Válvula reguladora de presión de combustible
10ATCM, interruptor de margen del semieje, tablero de instrumentos, BCM,
piloto combinado trasero IZQ/ DCH
10ADiesel: ECM, interruptor multifunción (limpiaparabrisas), motor del limpiaparabrisas delantero

769
Mantenimiento

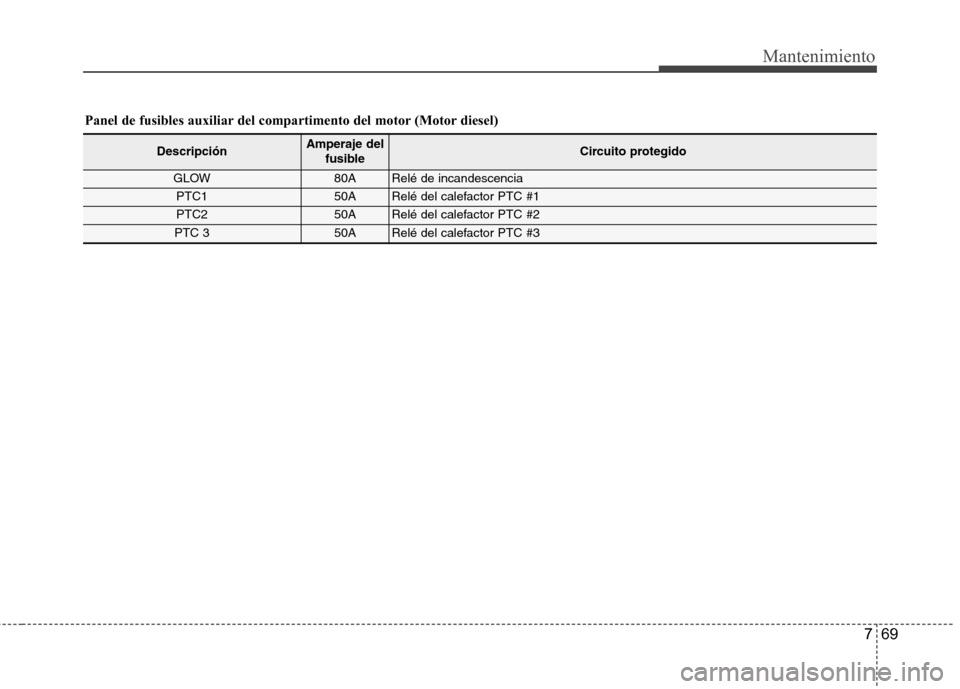

Panel de fusibles auxiliar del compartimento del motor (Motor diesel)
DescripciónAmperaje delfusibleCircuito protegido
GLOW80A Relé de incandescencia
PTC150A Relé del calefactor PTC #1
PTC250A Relé del calefactor PTC #2
PTC 350A Relé del calefactor PTC #3
