2012 Hyundai Accent Manual del propietario (in Spanish)

23

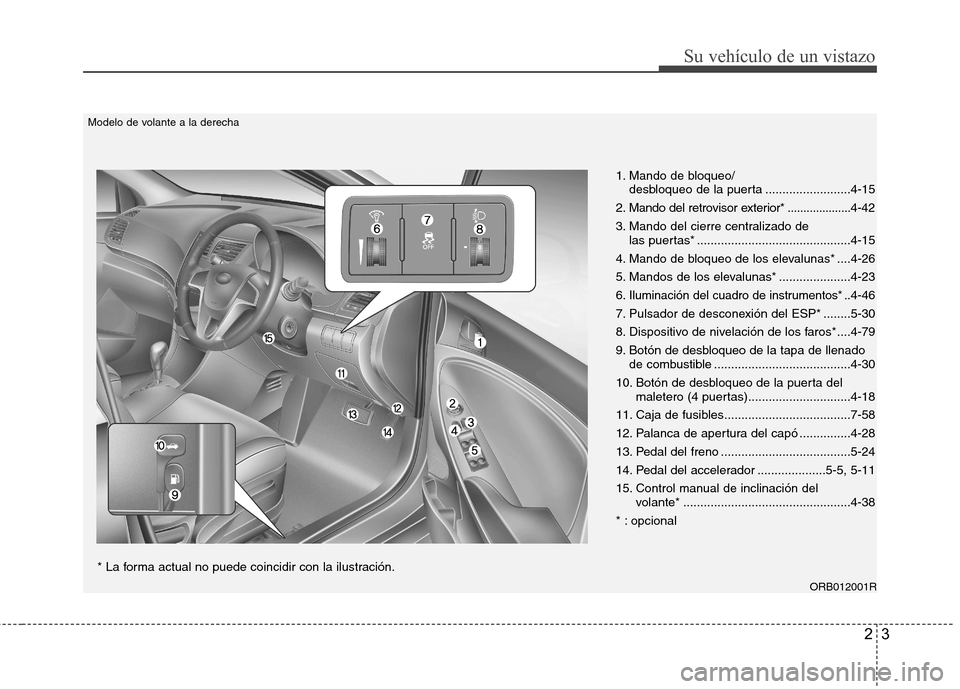

Su vehículo de un vistazo
ORB012001R
* La forma actual no puede coincidir con la ilustración.
1. Mando de bloqueo/desbloqueo de la puerta .........................4-15
2. Mando del retrovisor exterior* .................... 4-42
3. Mando del cierre centralizado de las puertas* .............................................4-15
4. Mando de bloqueo de los elevalunas* ....4-26
5. Mandos de los elevalunas* .....................4-236.
Iluminación del cuadro de instrumentos* ..4-46
7. Pulsador de desconexión del ESP* ........5-30
8. Dispositivo de nivelación de los faros* ....4-79
9. Botón de desbloqueo de la tapa de llenado de combustible ........................................4-30
10. Botón de desbloqueo de la puerta del maletero (4 puertas)..............................4-18
11. Caja de fusibles.....................................7-58
12. Palanca de apertura del capó ...............4-28
13. Pedal del freno ......................................5-24
14. Pedal del accelerador ....................5-5, 5-11
15. Control manual de inclinación del volante* .................................................4-38
* : opcional
Modelo de volante a la derecha

Su vehículo de un vistazo
4
2

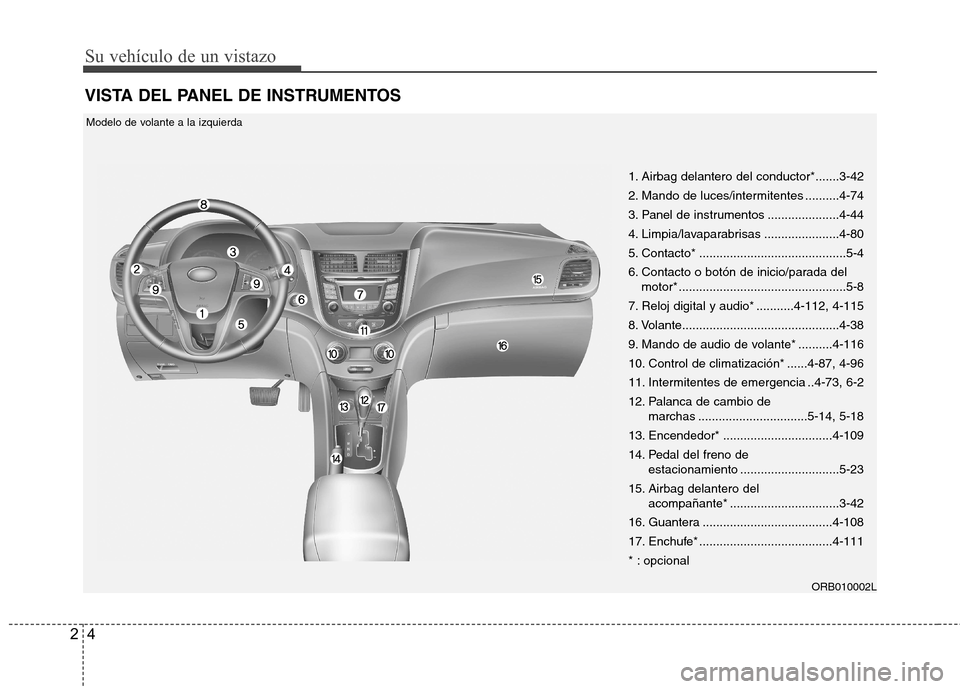

VISTA DEL PANEL DE INSTRUMENTOS
ORB010002L
1. Airbag delantero del conductor*.......3-42
2. Mando de luces/intermitentes ..........4-74
3. Panel de instrumentos .....................4-44
4. Limpia/lavaparabrisas ......................4-80
5. Contacto* ...........................................5-4
6. Contacto o botón de inicio/parada del
motor* .................................................5-8
7. Reloj digital y audio* ...........4-112, 4-115
8. Volante..............................................4-38
9. Mando de audio de volante* ..........4-116
10. Control de climatización* ......4-87, 4-96
11. Intermitentes de emergencia ..4-73, 6-2
12. Palanca de cambio de marchas ................................5-14, 5-18
13. Encendedor* ................................4-109
14. Pedal del freno de estacionamiento .............................5-23
15. Airbag delantero del acompañante* ................................3-42
16. Guantera ......................................4-108
17. Enchufe* .......................................4-111
* : opcional

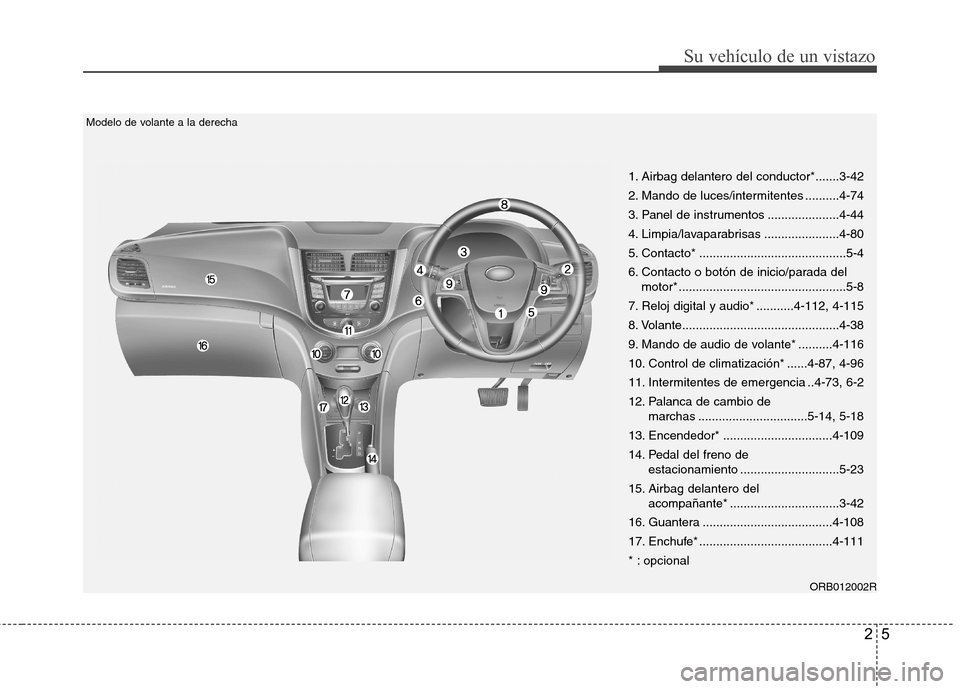

Modelo de volante a la izquierda

25
Su vehículo de un vistazo
ORB012002R
1. Airbag delantero del conductor*.......3-42
2. Mando de luces/intermitentes ..........4-74
3. Panel de instrumentos .....................4-44
4. Limpia/lavaparabrisas ......................4-80
5. Contacto* ...........................................5-4
6. Contacto o botón de inicio/parada delmotor* .................................................5-8
7. Reloj digital y audio* ...........4-112, 4-115
8. Volante..............................................4-38
9. Mando de audio de volante* ..........4-116
10. Control de climatización* ......4-87, 4-96
11. Intermitentes de emergencia ..4-73, 6-2
12. Palanca de cambio de marchas ................................5-14, 5-18
13. Encendedor* ................................4-109
14. Pedal del freno de estacionamiento .............................5-23
15. Airbag delantero del acompañante* ................................3-42
16. Guantera ......................................4-108
17. Enchufe* .......................................4-111
* : opcional
Modelo de volante a la derecha

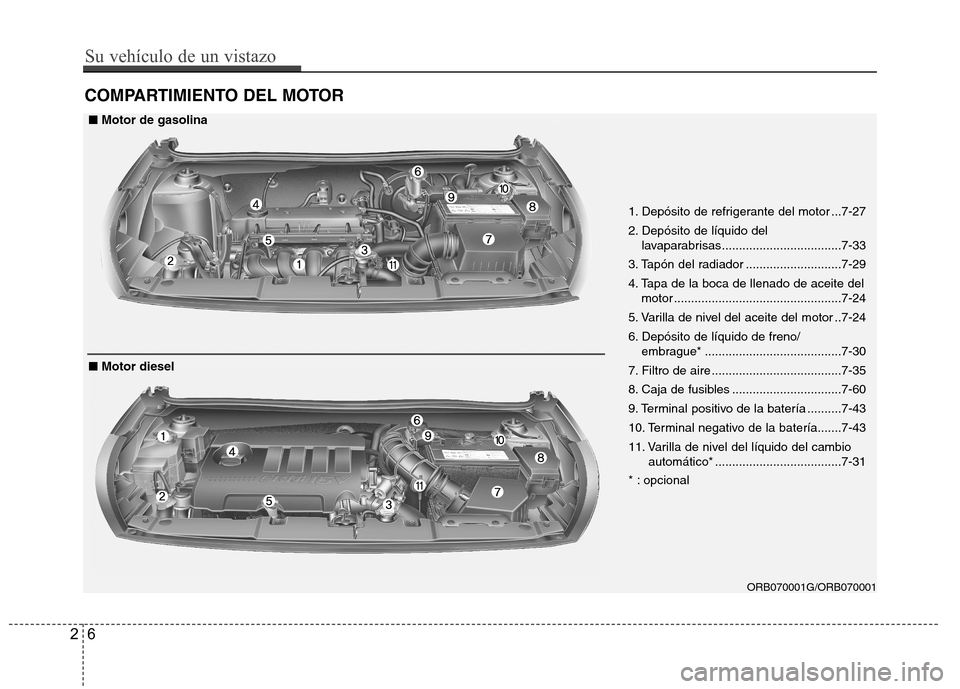

COMPARTIMIENTO DEL MOTOR
ORB070001G/ORB070001
■ Motor de gasolina
■ Motor diesel 1. Depósito de refrigerante del motor ...7-27
2. Depósito de líquido del
lavaparabrisas...................................7-33
3. Tapón del radiador ............................7-29
4. Tapa de la boca de llenado de aceite del motor .................................................7-24
5. Varilla de nivel del aceite del motor ..7-24
6. Depósito de líquido de freno/ embrague* ........................................7-30
7. Filtro de aire ......................................7-35
8. Caja de fusibles ................................7-60
9. Terminal positivo de la batería ..........7-43
10. Terminal negativo de la batería.......7-43
11. Varilla de nivel del líquido del cambio automático* .....................................7-31
* : opcional
26
Su vehículo de un vistazo

3

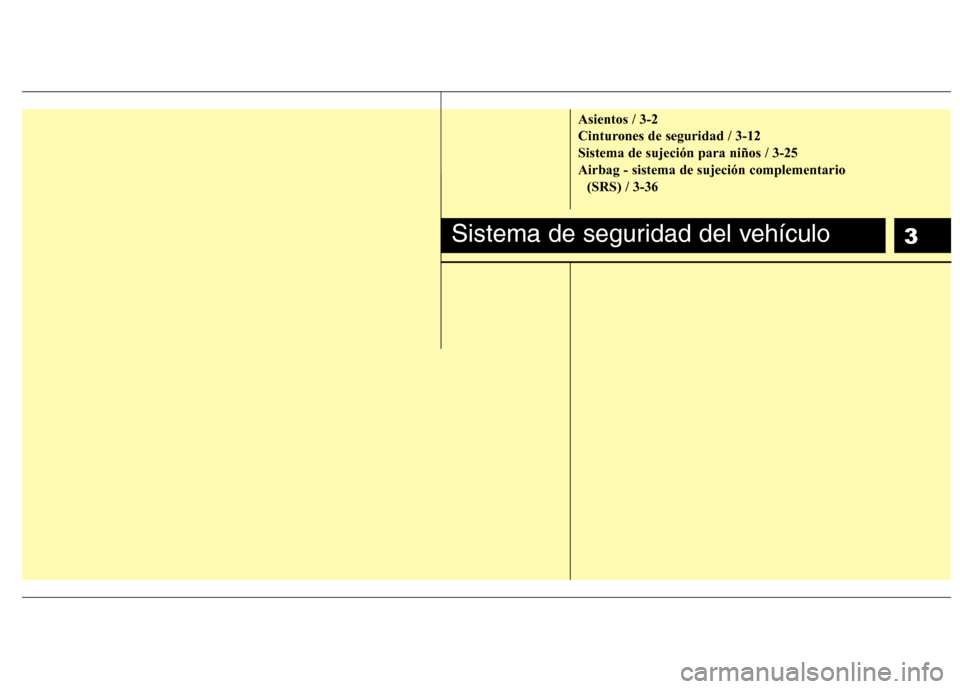

Asientos / 3-2
Cinturones de seguridad / 3-12Sistema de sujeción para niños / 3-25Airbag - sistema de sujeción complementario (SRS) / 3-36
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2
3

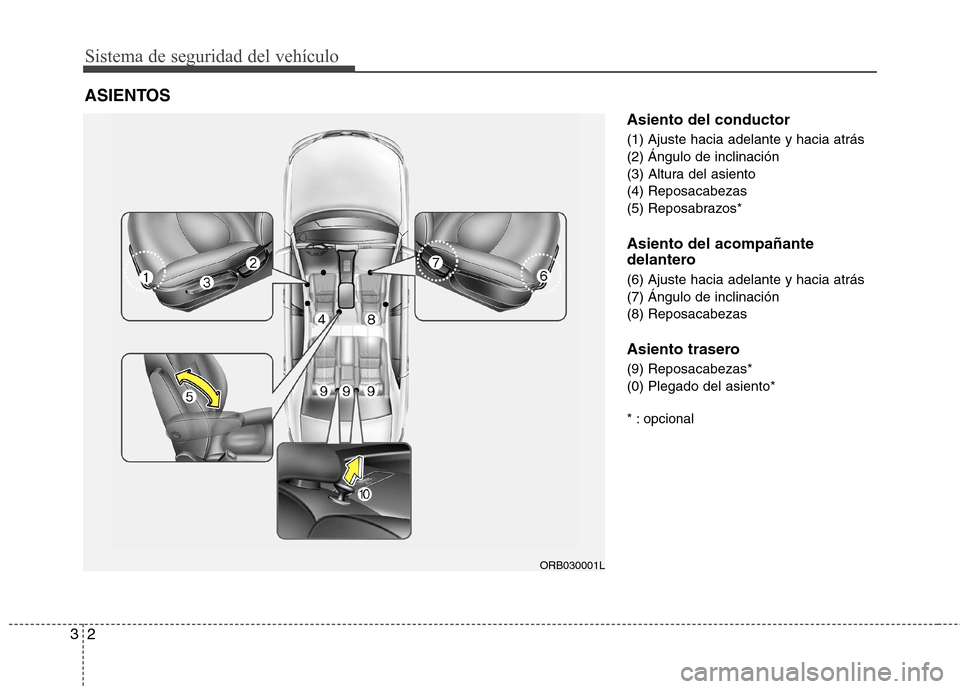

Asiento del conductor
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento (4) Reposacabezas
(5) Reposabrazos* Asiento del acompañante
delantero
(6) Ajuste hacia adelante y hacia atrás
(7) Ángulo de inclinación(8) Reposacabezas
Asiento trasero (9) Reposacabezas*
(0) Plegado del asiento*
* : opcional
ASIENTOS
ORB030001L

33
Sistema de seguridad del vehículo

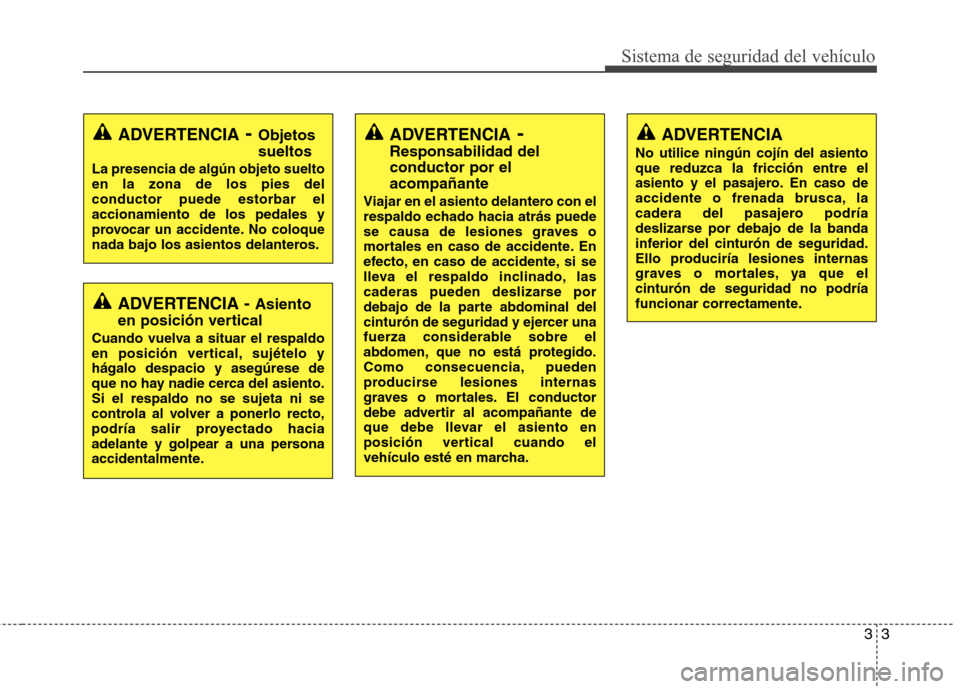

ADVERTENCIA- Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA
No utilice ningún cojín del asiento que reduzca la fricción entre el
asiento y el pasajero. En caso de
accidente o frenada brusca, la
cadera del pasajero podría
deslizarse por debajo de la banda
inferior del cinturón de seguridad.
Ello produciría lesiones internas
graves o mortales, ya que elcinturón de seguridad no podría
funcionar correctamente.

Sistema de seguridad del vehículo
4
3
(continúa)
Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.

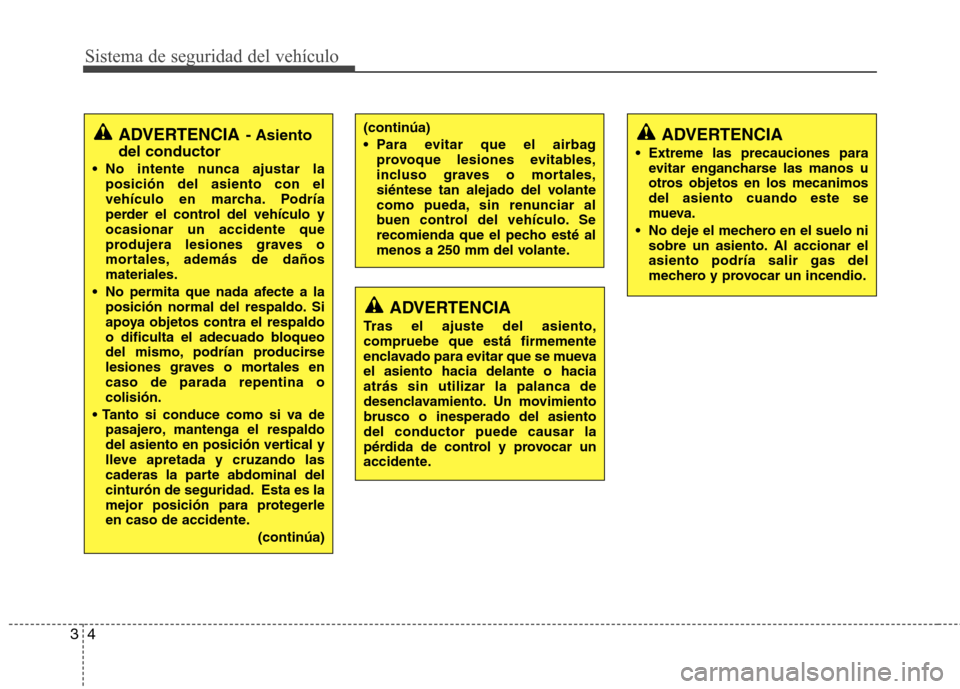

ADVERTENCIA
Tras el ajuste del asiento, compruebe que está firmemente
enclavado para evitar que se muevael asiento hacia delante o haciaatrás sin utilizar la palanca de
desenclavamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA - Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
(continúa)ADVERTENCIA
Extreme las precauciones para evitar engancharse las manos u
otros objetos en los mecanimosdel asiento cuando este se
mueva.
No deje el mechero en el suelo ni sobre un asiento. Al accionar elasiento podría salir gas del
mechero y provocar un incendio.
