Ajonhallinta

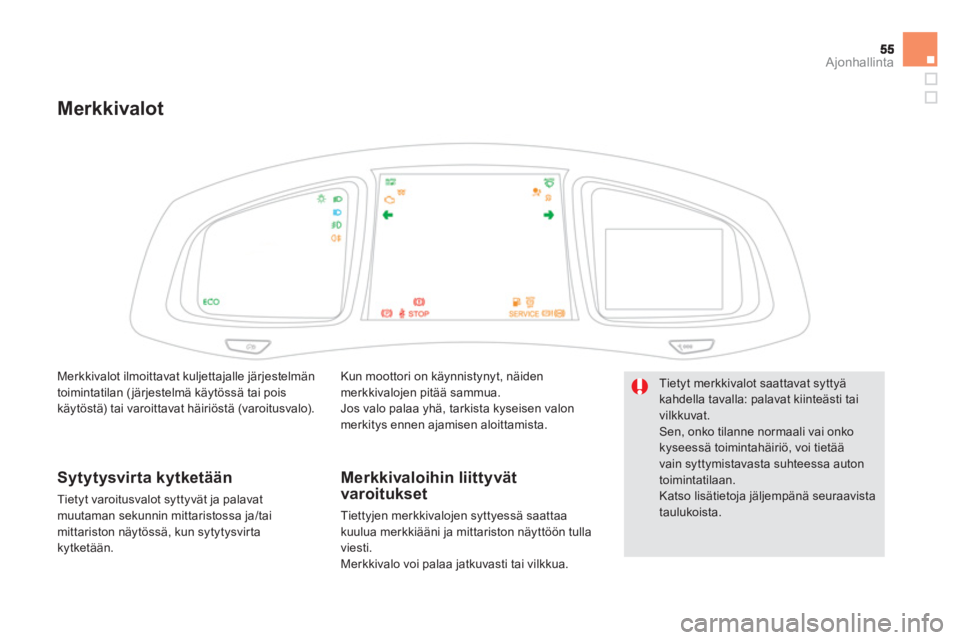

Merkkivalot
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua. Jos valo palaa yhä, tarkista kyseisen valon
merkitys ennen ajamisen aloittamista.
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saattaa kuulua merkkiääni ja mittariston näyttöön tulla
viesti.
Merkkivalo voi palaa jatkuvasti tai vilkkua.

Tietyt merkkivalot saattavat syttyä kahdella tavalla: palavat kiinteästi tai vilkkuvat.

Sen, onko tilanne normaali vai onko kyseessä toimintahäiriö, voi tietää vain syttymistavasta suhteessa autontoimintatilaan. Katso lisätietoja jäljempänä seuraavista taulukoista.
Merkkivalot ilmoittavat kuljettajalle järjestelmän
toimintatilan (järjestelmä käytössä tai pois
käytöstä) tai varoittavat häiriöstä (varoitusvalo).

Sytytysvir ta kytketään
Tietyt varoitusvalot syttyvät ja palavat muutaman sekunnin mittaristossa ja/taimittariston näytössä, kun sytytysvirta
kytketään.

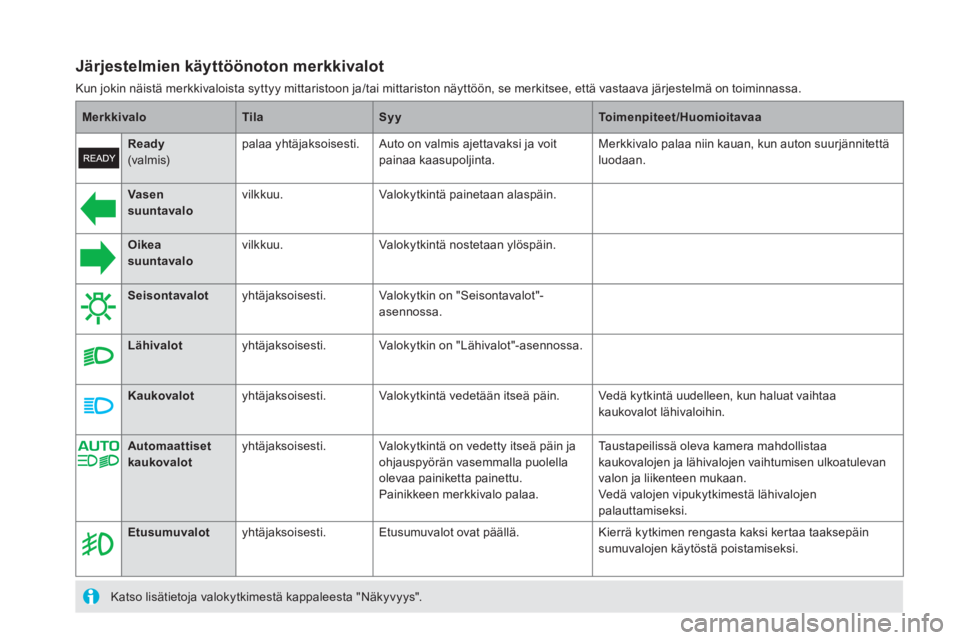

Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy mittaristoon ja/tai mittariston näyttöön, se merkitsee, että vastaava järjestelmä on toiminnassa.

MerkkivaloTilaSyyToimenpiteet/Huomioitavaa




Vasen suuntavalovilkkuu.Valokytkintä painetaan alaspäin.




Oikeasuuntavalovilkkuu.Valokytkintä nostetaan ylöspäin.




Seisontavalotyhtäjaksoisesti.Valokytkin on "Seisontavalot"-asennossa.




Lähivalotyhtäjaksoisesti. Valokytkin on "Lähivalot"-asennossa.





Kaukovalotyhtäjaksoisesti. Valokytkintä vedetään itseä päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.



Etusumuvalotyhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa taaksepäin sumuvalojen käytöstä poistamiseksi.


Katso lisätietoja valokytkimestä kappaleesta "Näkyvyys".




Automaattisetkaukovalot yhtäjaksoisesti.Valokytkintä on vedetty itseä päin ja
ohjauspyörän vasemmalla puolella
olevaa painiketta painettu.
Painikkeen merkkivalo palaa.
Taustapeilissä oleva kamera mahdollistaa kaukovalojen ja lähivalojen vaihtumisen ulkoatulevan
valon ja liikenteen mukaan.
Vedä valojen vipukytkimestä lähivalojenpalauttamiseksi.
Ready(valmis) palaa yhtäjaksoisesti. Auto on valmis ajettavaksi ja voit painaa kaasupoljinta. Merkkivalo palaa niin kauan, kun auton suurjännitettä
luodaan.

57
Ajonhallinta

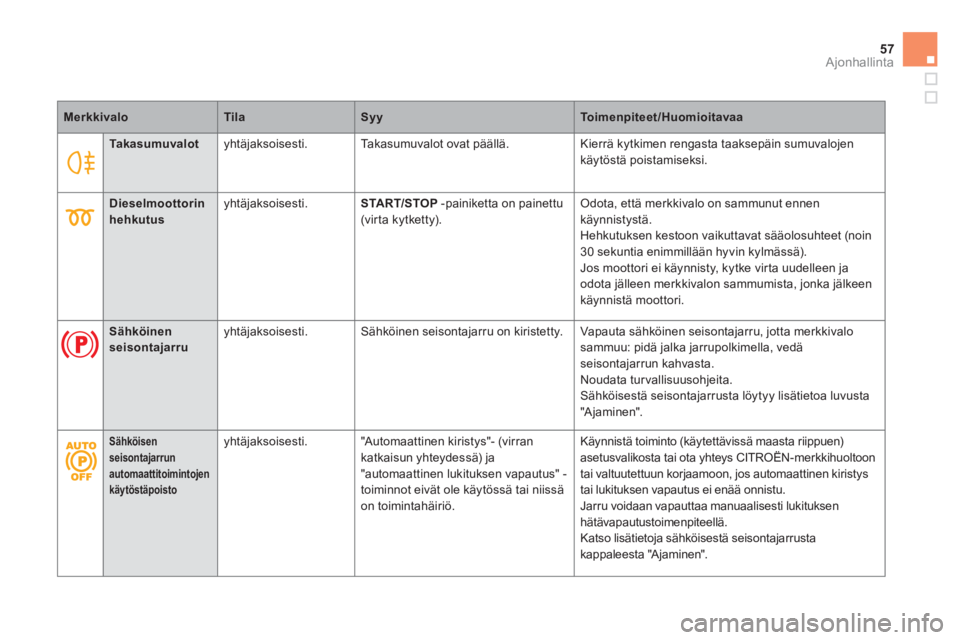

Takasumuvalot
yhtäjaksoisesti. Takasumuvalot ovat päällä. Kierrä kytkimen rengasta taaksepäin sumuvalojen
käytöstä poistamiseksi.
MerkkivaloTilaSyyToimenpiteet/Huomioitavaa



Dieselmoottorinhehkutus
yhtäjaksoisesti.STA R T/STOP-painiketta on painettu (virta kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Hehkutuksen kestoon vaikuttavat sääolosuhteet (noin 30 sekuntia enimmillään hyvin kylmässä).
Jos moottori ei käynnisty, kytke vir ta uudelleen ja
odota jälleen merkkivalon sammumista, jonka jälkeen
käynnistä moottori.

Sähköinenseisontajarru yhtäjaksoisesti.Sähköinen seisontajarru on kiristetty. Vapauta sähköinen seisontajarru, jotta merkkivalo sammuu: pidä jalka jarrupolkimella, vedäseisontajarrun kahvasta.
Noudata turvallisuusohjeita.
Sähköisestä seisontajarrusta löytyy lisätietoa luvusta
"Ajaminen".

Sähköisenseisontajarrun automaattitoimintojen käytöstäpoisto

yhtäjaksoisesti. "Automaattinen kiristys"- (virran
katkaisun yhteydessä) ja "automaattinen lukituksen vapautus" -
toiminnot eivät ole käytössä tai niissäon toimintahäiriö. Kä
ynnistä toiminto (käytettävissä maasta riippuen)
asetusvalikosta tai ota yhteys CITROËN-merkkihuoltoon
tai valtuutettuun korjaamoon, jos automaattinen kiristys
tai lukituksen vapautus ei enää onnistu.
Jarru voidaan vapauttaa manuaalisesti lukituksen hätävapautustoimenpiteellä.
Katso lis
ätietoja sähköisestä seisontajarrusta
kappaleesta "Ajaminen".

TilaSyyToimenpiteet/Huomioitavaa

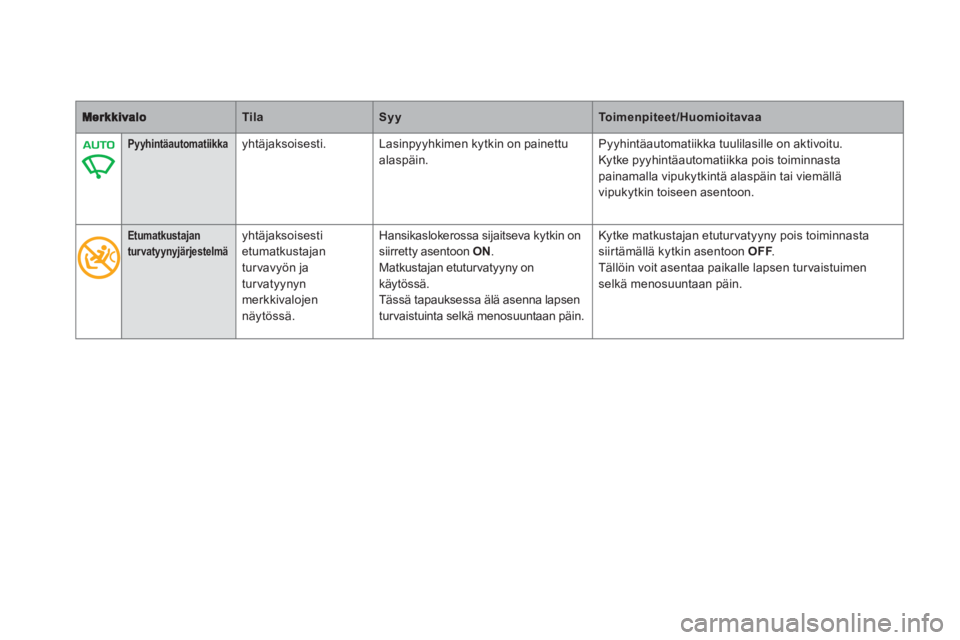

Pyyhintäautomatiikkayhtäjaksoisesti. Lasinpyyhkimen kytkin on painettu
alaspäin.P
yyhintäautomatiikka tuulilasille on aktivoitu.
K
ytke pyyhintäautomatiikka pois toiminnasta painamalla vipukytkintä alaspäin tai viemällävipukytkin toiseen asentoon.



Etumatkustajanturvatyynyjärjestelmäyhtäjaksoisestietumatkustajan
turvavyön ja
turvatyynyn
merkkivalojennäytössä.
Hansikaslokerossa sijaitseva kytkin on siirretty asentoon ON.Matkustajan etuturvatyyny on
käytössä.
Tässä tapauksessa älä asenna lapsen
turvaistuinta selkä menosuuntaan päin.
Kytke matkustajan etuturvatyyny pois toiminnastasiirtämällä kytkin asentoon OFF.FTällöin voit asentaa paikalle lapsen tur vaistuimenselkä menosuuntaan päin.

59Ajonhallinta
Poiskytkennän merkkivalot
Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä. Lisäksi voi kuulua merkkiääni ja mittariston näyttöön voi ilmestyä viesti.

MerkkivaloTilaSyyToimenpiteet/Huomioitavaa




Etumatkustajanturvatyynyjärjestelmä
yhtäjaksoisestimittaristossa ja/tai etumatkustajan
turvavyön ja tur vatyynyn
merkkivalonäytössä.
Hansikaslokerossa sijaitseva kytkinasetetaan "OFF"-asentoon.
Etumatkustajan turvatyyny on
kytketty pois toiminnasta.
Aseta kytkin "ON"
-asentoon etumatkustajan
turvatyynyn aktivoimiseksi.
N
yt älä kiinnitä tälle paikalle lapsen turvaistuinta selkä
ajosuuntaan.



CDS/ASR
yhtäjaksoisesti. Kojelaudan vasemmassa
alareunassa olevaa painiketta on painettu. Merkkivalo palaa.CDS/ASR on pois käytöstä. CDS: ajovakaudenhallintajärjestelmä.
ASR: luistonestojärjestelmä. Paina painiketta ottaaksesi CDS/ASR-
järjestelmät käyttöön. Merkkivalo sammuu.
CDS/ASR-järjestelmät kytkeytyvät automaattisestipäälle autoa käynnistettäessä.
Jos järjestelmä on kytketty pois toiminnasta, se
kytkeytyy jälleen automaattisesti, kun auton nopeus
on vähintään 50 km/h.

Hybridijärjestelmän käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen ker too toimintahäiriöstä, joka vaatii kuljettajalta
toimenpiteitä.Kaikki häiriöt, jotka aiheuttavat varoitusvalon syttymisen, täytyy tutkia, ja niihin liittyvät mittariston näytön viestit täytyy lukea.
Ota ongelmatapauksissa yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.
MerkkivaloTilaSyyToimenpiteet/Huomioitavaa



STOPyhtäjaksoisesti jonkin
toisen varoitusvalon
kanssa. Samalla kuuluumerkkiääni ja näyttöön ilmestyy viesti.
Merkkivalo syttyy yhdessä rengasrikon,jarrujen, ohjaustehostimen, moottorin öljynpaineen, jäähdytysnesteen lämpötilan, hybridijärjestelmän tai vakavan sähköhäiriön varoitusvalon kanssa.
Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti, sillä moottori saattaa leikata kiinni.
Pysäköi, sammuta virta ja ota yhteys CITROËN -
verkostoon tai valtuutettuun korjaamoon.



Huoltopalaa hetkellisesti. Pieniä toimintahäiriöitä, joilla ei ole
omaa erityistä merkkivaloa.Katso monitoiminäytöltä, mikä toimintahäiriö on
kyseessä, esimerkiksi:
- ovien, tavaratilan tai konepellin sulkeminen
- moottoriöljyn taso
- lasinpesunesteen taso
-
kauko-ohjaimen paristo
- rengaspaine
- hiukkassuodattimen kyllästys (diesel) - ...Muiden toimintahäiriöiden kohdalla, ota yhteysCITROËN-verkostoon tai valtuutettuun korjaamoon. ,yy
yhtäjaksoisesti.Merkittäviä toimintahäiriöitä, joilla eiole omaa erityistä merkkivaloa. Katso monitoiminäytöltä, mikä toimintahäiriö on kyseessä ja ota ehdottomasti yhteys CITROËN-y
verkostoon tai valtuutettuun korjaamoon.
(FA P: hiukkassuodatin, diesel)
yhtäjaksoisesti, merkkiäänen
kuulumisen ja hiukkassuodattimen
tukkeutumisvaarasta kertovan
viestin kanssa.
Tämä merkitsee, ettähiukkassuodatin on vaarassatukkeutua.Kun a
jo-olosuhteet sallivat sen, puhdista suodatin
ajamalla vähintään 60 km/h:n nopeudella, kunnes service-merkkivalo katoaa.
yhtäjaksoisesti.Tämä merkitsee, että dieselin lisäaine on vähimmäistasolla. Vie auto pikaisesti tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon.

61Ajonhallinta
MerkkivaloTilaSyyToimenpiteet/Huomioitavaa

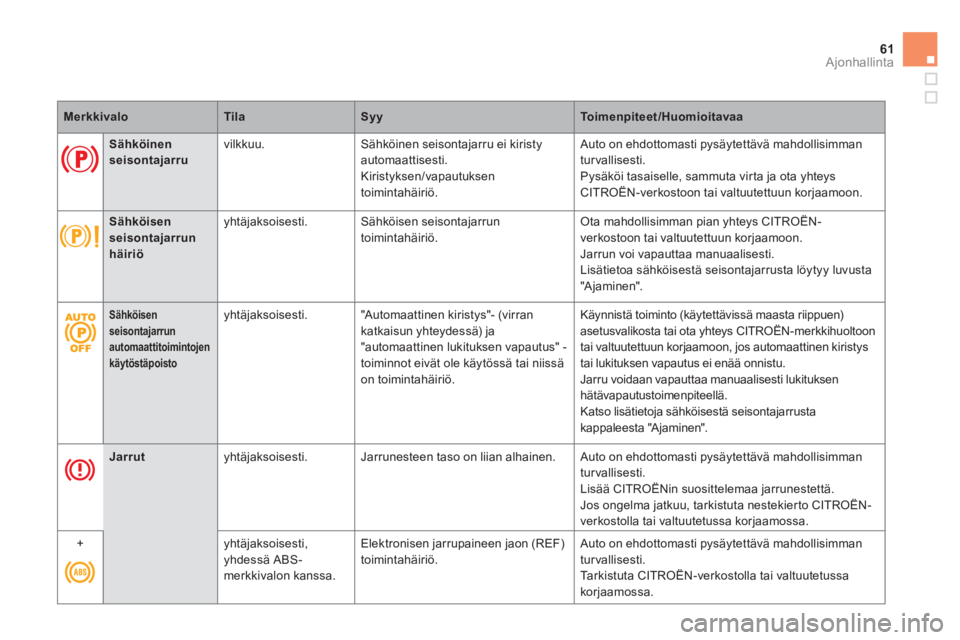

Sähköinen
seisontajarru
v
ilkkuu. Sähköinen seisontajarru ei kiristy
automaattisesti.
Kiristyksen/vapautuksen
toimintahäiriö.
Auto on ehdottomasti pysäytettävä mahdollisimman
t
urvallisesti.
Pysäköi tasaiselle, sammuta vir ta ja ota yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.




Sähköisenseisontajarrun häiriö

yhtäjaksoisesti.Sähköisen seisontajarrun
toimintahäiriö. Ota mahdollisimman pian yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Jarrun voi vapauttaa manuaalisesti.
Lis
ätietoa sähköisestä seisontajarrusta löytyy luvusta
"Ajaminen".



Jarrut
yhtäjaksoisesti. Jarrunesteen taso on liian alhainen. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Lisää CITROËNin suosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestekierto CITROËN-
verkostolla tai valtuutetussa korjaamossa.

+
yhtäjaksoisesti, yhdessä ABS-
merkkivalon kanssa.Elektronisen
jarrupaineen jaon (REF)toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Ta r k i s t u t a CITROËN-verkostolla tai valtuutetussa
korjaamossa.


Sähköisenseisontajarrun automaattitoimintojen käytöstäpoisto

yhtäjaksoisesti. "Automaattinen kiristys"- (virran
katkaisun yhteydessä) ja "automaattinen lukituksen vapautus" -
toiminnot eivät ole käytössä tai niissäon toimintahäiriö. Kä
ynnistä toiminto (käytettävissä maasta riippuen)
asetusvalikosta tai ota yhteys CITROËN-merkkihuoltoon
tai valtuutettuun korjaamoon, jos automaattinen kiristys
tai lukituksen vapautus ei enää onnistu.
Jarru voidaan vapauttaa manuaalisesti lukituksen hätävapautustoimenpiteellä.
Katso lisätietoja sähköisestä seisontajarrusta
kappaleesta "Ajaminen".

MerkkivaloTilaSyyToimenpiteet/Huomioitavaa



Ajovakaudenhallintajärjestelmä (CDS/ASR)
vilkkuu.CDS/ASR-järjestelmän säätökäynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja parantaa auton suuntavakautta.
yhtäjaksoisesti. Ei voi poistaa käytöstä (painikkeenpainallus ja sen merkkivalonsyttyminen), CDS/ASR-järjestelmän
toimintahäiriö.Tarkistuta CITROËN-verkoston huoltokor
jaamossa tai
valtuutetussa korjaamossa.

Moottorinitsediagnostiikkajärjestelmävilkkuu.Moottorin ohjausjärjestelmän
toimintahäiriö.Katalysaattori on vaarassa rikkoutua.
Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
yht
äjaksoisesti. Puhdistusjärjestelmän toimintahäiriö.Merkkivalon täytyy sammua moottorin käynnistyksen yhteydessä.
Jos merkkivalo ei sammu, ota pikaisesti yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.



Polttoaineen vähimmäistasoyhtäjaksoisestija kaksi viimeistä merkkipalkkia vilkkuu.
Kun merkkivalo syttyy ensimmäisen kerran, polttoainesäiliössä on jäljellä
noin 6 litraa polttoainetta.
Lisää ehdottomasti polttonestettä, etteipolttonestesäiliö pääse tyhjenemään.Merkkivalo syttyy aina uudelleen virran kytkeytyessä niin kauan, kuin riittävää määrää polttonestettä ei ole
lisätty.
Polttonestes
äiliön tilavuus: noin 60 litraa.
Älä koskaan päästä säiliötä täysin tyhjäksi, sillä se voi
vahingoittaa pakokaasun puhdistusjärjestelmää tai
ruiskutusjärjestelmää.



Lukkiutumaton
jarrujärjestelmä(ABS)
yhtäjaksoisesti. Lukkiutumattoman jarrujärjestelmän
t
oimintahäiriö.
Auton tavallinen jarru on toiminnassa.

Aja maltillisella nopeudella varovasti ja ota pikaisesti yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
