2012 CITROEN DS5 HYBRID Omistajan Käsikirjat (in Finnish)

On suositeltavaa, ettei seisontajarruakiristetä pakkasella (jäätyminen) ja kunhinataan (korjaus jne).
Vapaut a seisont ajarru käsin, valitse asento A
tai R, jonka jälkeen paina STA R T/STOP-painiketta moottorinsammuttamiseksi.

Sähköisessä seisontajarrussa yhdistyy kaksi
toimintatapaa: - Automaattinen kiristys/vapautusSeisontajarru kiristyy automaattisestimoottorivirran katketessa, ja lukitus
vapautuu automaattisesti auton lähtiessä liikkeelle (oletusarvona). -Manuaalinen kiristys/vapautusSeisontajarru kiristetään käsin vetämälläkytkinvivusta A.Lukitus vapautetaan käsin vetämälläkytkinvivusta ja sitten vapauttamalla se.Samalla jarrupoljin on pidettävä alhaalla.
Jos
jarrua ei ole kiristetty ja kuljettajan ovi avataan, kuuluu merkkiääni ja näyttöön
ilmestyy viesti.

Automaattisen toimintatilan
ohjelmointi

Kohdemaasta riippuen automaattinen lukitus
moottorivirran katketessa ja automaattinenlukituksen vapautus auton lähtiessä liikkeelle
vo
idaan kytkeä pois toiminnasta.
Voit ottaa yhteyden CITROËN-verkostoon
tai valtuutettuun korjaamoon toiminnonaktivoimiseksi.

Siinä tapauksessa ohjelmointi
tehdään asetusvalikossa.

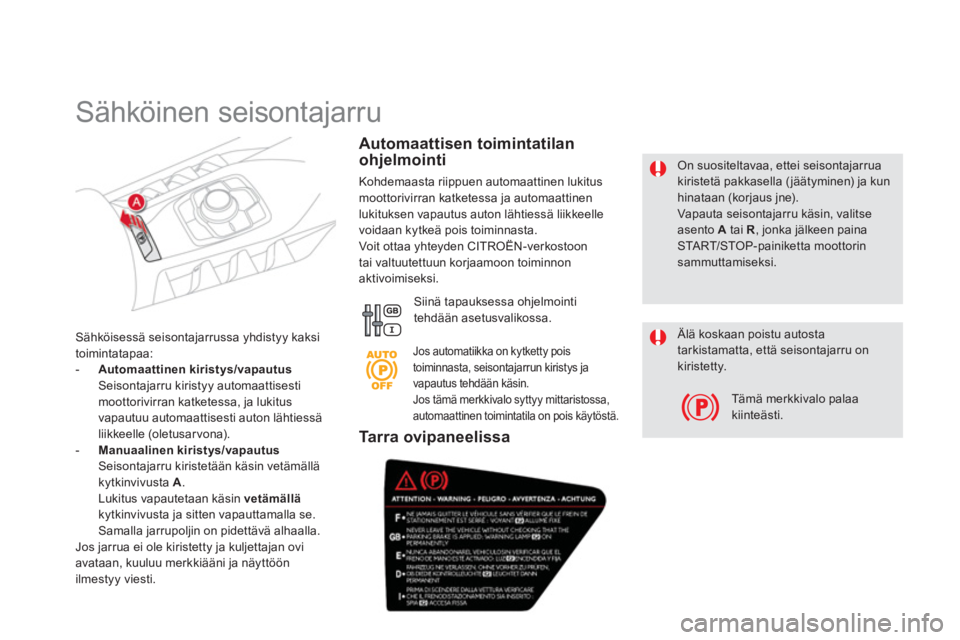

Sähköinen seisontajarru


Jos automatiikka on kytketty pois
toiminnasta, seisontajarrun kiristys ja
vapautus tehdään käsin.
Jos tämä merkkivalo syttyy mittaristossa,
automaattinen toimintatila on pois käytöstä.
Älä koskaan poistu autostatarkistamatta, että seisontajarru on kiristetty.
Tämä merkkivalo palaakiinteästi.

Tarra ovipaneelissa

121Ajaminen
Kun virta on kytketty tai hybridijärjestelmätoimii, vapauta seisontajarru painamallajarrupoljinta , vetämälläkytkinvipua A
ja päästämällä se sitten irti.Seisontajarrun täydellisen vapautumisen
osoitukseksi:

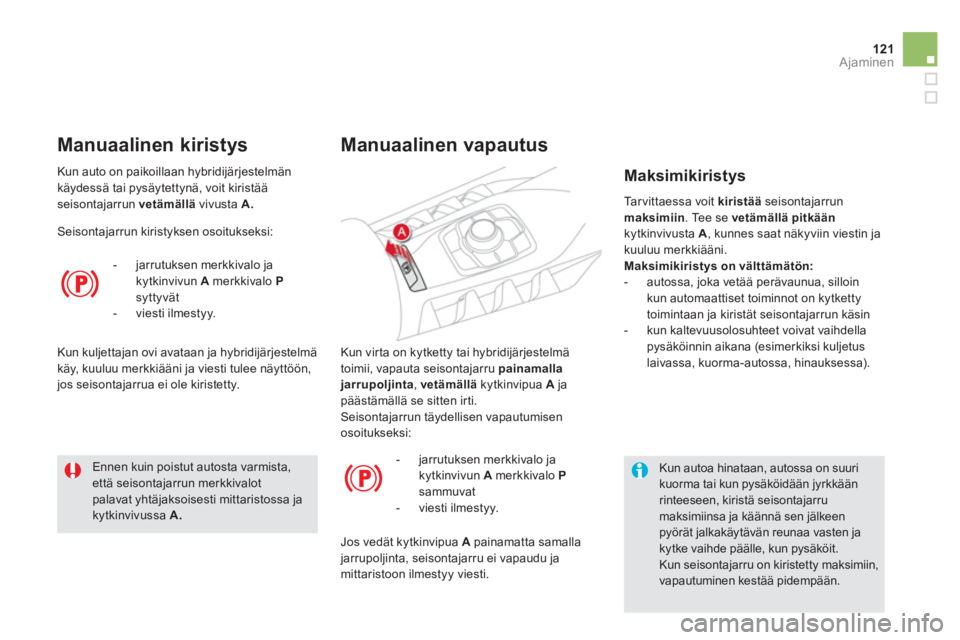

Manuaalinen vapautus
- jarrutuksen merkkivalo jakytkinvivun A
merkkivalo Psammuvat
- viesti ilmestyy.
Jos ved
ät kytkinvipua Apainamatta samallajarrupoljinta, seisontajarru ei vapaudu ja
mittaristoon ilmestyy viesti.
T
arvittaessa voit kiristääseisontajarrun maksimiin. Tee se vetämällä pitkäänkytkinvivusta A, kunnes saat näkyviin viestin jakuuluu merkkiääni. Maksimikiristys on välttämätön:


- autossa, joka vetää perävaunua, silloin
kun automaattiset toiminnot on kytkettytoimintaan ja kiristät seisontajarrun käsin

- kun kaltevuusolosuhteet voivat vaihdella pysäköinnin aikana (esimerkiksi kuljetus
laivassa, kuorma-autossa, hinauksessa).



Maksimikiristys

Kun autoa hinataan, autossa on suuri kuorma tai kun pysäköidään jyrkkäänrinteeseen, kiristä seisontajarrumaksimiinsa ja käännä sen jälkeenpyörät jalkakäytävän reunaa vasten jakytke vaihde päälle, kun pysäköit.
Kun seisontajarru on kiristetty maksimiin,vapautuminen kestää pidempään.


Ennen kuin poistut autosta varmista,että seisontajarrun merkkivalot palavat yhtäjaksoisesti mittaristossa jakytkinvivussa A.
Kun auto on paikoillaan h
ybridijärjestelmän
käydessä tai pysäytettynä, voit kiristää seisontajarrun vetämällä vivusta A .


Manuaalinen kiristys
Seisontajarrun kiristyksen osoitukseksi:


-
jarrutuksen merkkivalo ja
kytkinvivun Amerkkivalo Psyttyvät

- viesti ilmestyy.

Kun kuljettajan ovi avataan ja hybridijärjestelmäkäy, kuuluu merkkiääni ja viesti tulee näyttöön,jos seisontajarrua ei ole kiristetty.

Ennen kuin poistut autosta varmista,että seisontajarrun merkkivalot palavat yhtäjaksoisesti mittaristossa jakytkinvivussa A. Älä jätä lasta yksin auton sisäänvirran ollessa kytkettynä, hän saattaavapauttaa seisontajarrun lukituksesta.

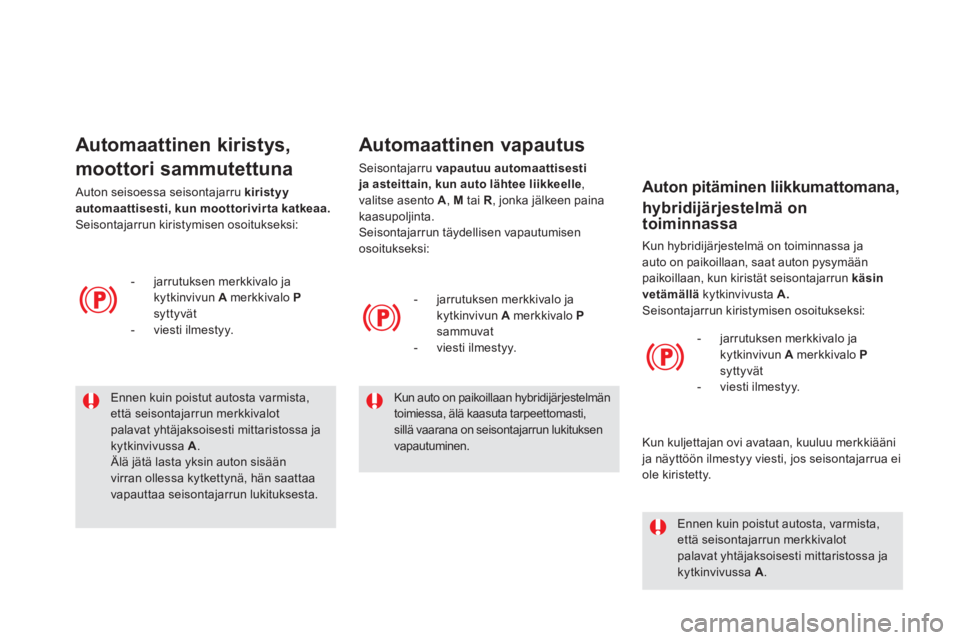

Automaattinen kiristys,
moottori sammutettuna
- jarrutuksen merkkivalo ja
kytkinvivun A merkkivalo Psyttyvät- viesti ilmestyy.
Auton seisoessa seisontajarru kiristyy automaattisesti, kun moottorivirta katkeaa.Seisontajarrun kiristymisen osoitukseksi:

Automaattinen vapautus
Seisontajarru vapautuu automaattisestija asteittain, kun auto lähtee liikkeelle
,
valitse asento A
, M
tai R, jonka jälkeen paina kaasupoljinta.
Seisontajarrun täydellisen vapautumisen osoitukseksi:
-
jarrutuksen merkkivalo jakytkinvivun A
merkkivalo Psammuvat
- viesti ilmestyy.
Kun auto on paikoillaan hybridijärjestelmäntoimiessa, älä kaasuta tarpeettomasti,sillä vaarana on seisontajarrun lukituksenvapautuminen.



Ennen kuin poistut autosta, varmista,että seisontajarrun merkkivalot palavat yhtäjaksoisesti mittaristossa jakytkinvivussa A.


Auton pitäminen liikkumattomana,

h
ybridijärjestelmä ontoiminnassa
Kun hybridijärjestelmä on toiminnassa ja
auto on paikoillaan, saat auton pysymään paikoillaan, kun kiristät seisontajarrun käsinvetämällä kytkinvivusta A. Seisontajarrun kiristymisen osoitukseksi:


-
jarrutuksen merkkivalo jakytkinvivun A
merkkivalo Psyttyvät

- viesti ilmestyy.

Kun kuljettajan ovi avataan, kuuluu merkkiääni ja näyttöön ilmestyy viesti, jos seisontajarrua eiole kiristetty.

123Ajaminen

Hätäjarrutus

Jos jarrupolkimessa on toimintahäiriö tai joudutaan poikkeukselliseen tilanteeseen (esimerkiksi kuljettajan sairaskohtaus), auto
voidaan pysäyttää vetämällä yhtäjaksoisesti
kytkimestä A.
Ajovakauden hallintajärjestelmä (CDS) takaa
vakauden h
ätäjarrutuksessa.
Jos hätäjarrutusjärjestelmässä ilmenee
toimintahäiriö, viesti tulee näyttöön.
Kiristyksen avaaminen hätätilanteessa
)
Ota esiin auton kiilat ja hallintalaite (touvi)
tavaratilan maton alta. ) Jos auto on rinteessä, tue auto laittamalla
kiilat etup
yörien eteen tai taakse, rinteen
vastakkaiseen suuntaan.
Jos s
ähköisessä seisontajarrussa ilmenee
toimintahäiriö tai ilmenee akkuhäiriö,
mekaanisella hätäkytkimellä voidaan avata
seisontajarrun lukitus käsin. ) Kytke auto liikkumattomaksija hybridijärjestelmä toimii, vie
vaihteenvalitsin asentoon M tai R
. )
Sammuta moottori ja kytke vir ta uudelleen
päälle (paina kaksi kertaa START/STOP-painiketta). Jos autoa ei saada liikkumattomaksi, älä käytä kytkintä ja ota
pikaisesti yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Hätäjarrutusta tulee käyttää ainoastaan poikkeuksellisissa olosuhteissa. Jos
CDS-järjestelmässä ilmenee
toimintahäiriö, sen merkiksi syttyytämä merkkivalo, eikä jarrutuksen
vakautta enää taata.Siinä tapauksessa kuljettajan pitää vakauttaa jarrutus toistamalla vuoroin "vedä-irrota" kytkimestä A.

Tu r v a l l i s u u s syistä ota ehdottomasti pian
yhteys CITROËN-verkostoon kalvon vaihtamista varten. Huolehdi siitä, että kalvon läheisyyteenei pääse pölyä tai kosteutta.
Koska seisontajarru on vapautettu hätätilanteessa, auton pysyminen paikallaan ei ole enää varmaa senjälkeen, kun lukituksen avaaminenmekaanisella hätäkytkimellä onaloitettu. Mekaaninen hätäkytkin ei lukitse uudelleen seisontajarrua. Älä koske vipuun A
tai sammuta/käynnistä moottoria, kun hallintalaite on kytkettynä. Sähköisen seisontajarrun uudelleenkytkemiseksi (toimintahäiriön tai akkuhäiriön jälkeen) vedä pitkään vivusta A, kunnes seisontajarrun merkkivalo mittaristossa vilkkuu, jonka jälkeen vedä toistamiseen vivusta pitkään, kunnes merkkivalo jääpalamaan kiinteästi.

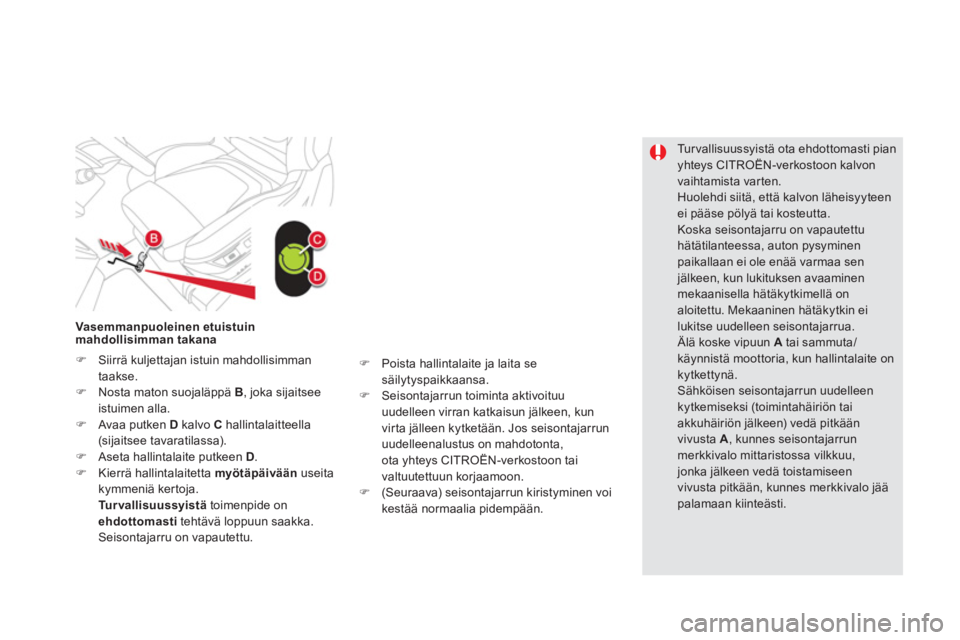

Vasemmanpuoleinen etuistuinmahdollisimman takana
)Siirrä kuljettajan istuin mahdollisimman
taakse. )Nosta maton suojaläppä B
, joka sijaitsee istuimen alla. )Avaa putken D
kalvo Challintalaitteella (sijaitsee tavaratilassa). )Aseta hallintalaite putkeen D.)Kierrä hallintalaitetta myötäpäivään
useitakymmeniä kertoja. Turvallisuussyistätoimenpide on
ehdottomasti tehtävä loppuun saakka.
Seisontajarru on vapautettu.
)
Poista hallintalaite ja laita sesäilytyspaikkaansa. )
Seisontajarrun toiminta aktivoituu uudelleen virran katkaisun jälkeen, kun
virta jälleen kytketään. Jos seisontajarrun
uudelleenalustus on mahdotonta,ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. ) (Seuraava) seisontajarrun kiristyminen voikestää normaalia pidempään.

125
Ajaminen

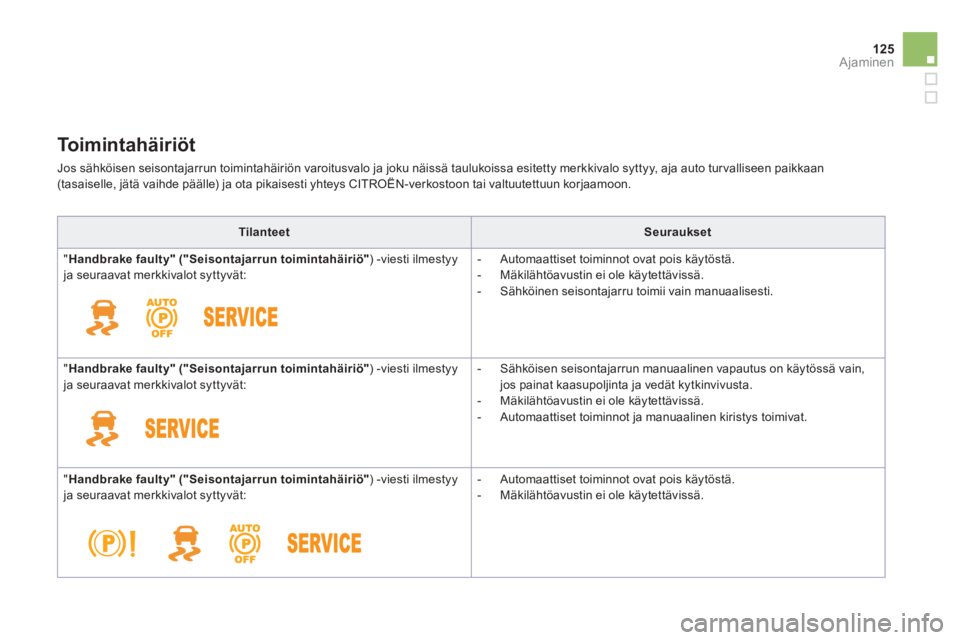

Toimintahäiriöt
Jos sähköisen seisontajarrun toimintahäiriön varoitusvalo ja joku näissä taulukoissa esitetty merkkivalo syttyy, aja auto tur valliseen paikkaan (tasaiselle, jätä vaihde päälle) ja ota pikaisesti yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.
TilanteetSeuraukset

"Handbrake faulty" ("Seisontajarrun toimintahäiriö" ) -viesti ilmestyyja seuraavat merkkivalot syttyvät:

- Automaattiset toiminnot ovat pois käytöstä.

- Mäkilähtöavustin ei ole käytettävissä.

- Sähköinen seisontajarru toimii vain manuaalisesti.
"Handbrake fault
y" ("Seisontajarrun toimintahäiriö" ) -viesti ilmestyyja seuraavat merkkivalot syttyvät:

- Sähköisen seisontajarrun manuaalinen vapautus on käytössä vain, jos painat kaasupoljinta ja vedät kytkinvivusta.

- Mäkilähtöavustin ei ole käytettävissä.

- Automaattiset toiminnot ja manuaalinen kiristys toimivat.
"Handbrake faulty" ("Seisontajarrun toimintahäiriö" ) -viesti ilmestyyja seuraavat merkkivalot syttyvät:

- Automaattiset toiminnot ovat pois käytöstä.

- Mäkilähtöavustin ei ole käytettävissä.

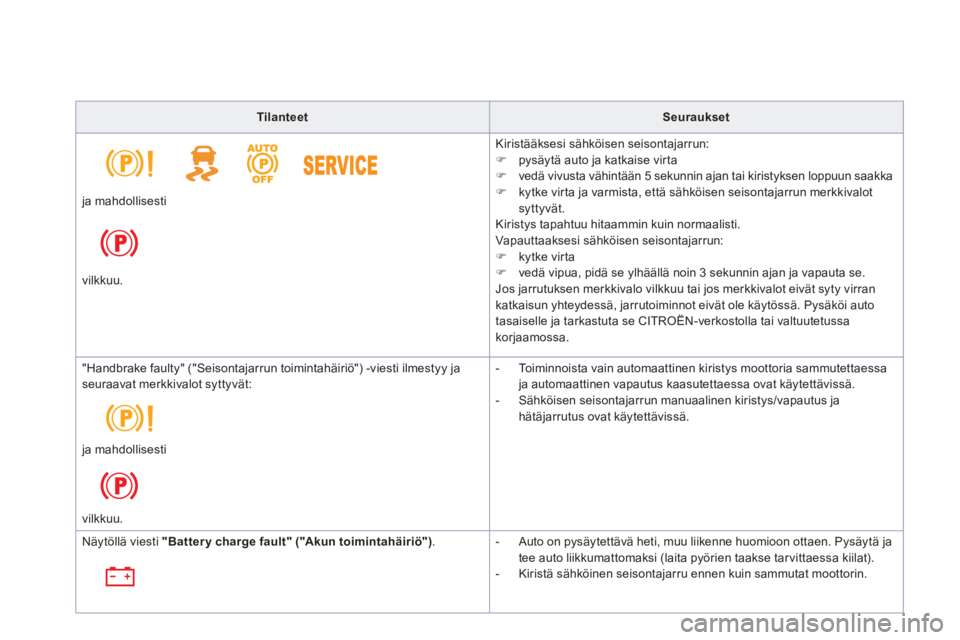

TilanteetSeuraukset
Kiristääksesi sähköisen seisontajarrun:
)
pysäytä auto ja katkaise vir ta)
vedä vivusta vähintään 5 sekunnin ajan tai kiristyksen loppuun saakka)
kytke virta ja varmista, että sähköisen seisontajarrun merkkivalotsyttyvät.
Kiristys tapahtuu hitaammin kuin normaalisti.
Vapaut t aaksesi s
ähköisen seisontajarrun: )
kytke vir ta)
vedä vipua, pidä se ylhäällä noin 3 sekunnin ajan ja vapauta se.
Jos jarrutuksen merkkivalo vilkkuu tai jos merkkivalot eivät syty virrankatkaisun yhteydessä, jarrutoiminnot eivät ole käytössä. Pysäköi auto
tasaiselle ja tarkastuta se CITROËN-verkostolla tai valtuutetussa korjaamossa.
ja mahdollisesti
vilkkuu.
" Handbrake fault
y" ("Seisontajarrun toimintahäiriö")
-viesti ilmestyy jaseuraavat merkkivalot syttyvät:

- Toiminnoista vain automaattinen kiristys moottoria sammutettaessa ja automaattinen vapautus kaasutettaessa ovat käytettävissä.

- Sähköisen seisontajarrun manuaalinen kiristys/vapautus jahätäjarrutus ovat käytettävissä.

ja mahdollisesti
vilkkuu.
N
äytöllä viesti "Battery charge fault" ("Akun toimintahäiriö").


- Auto on pysäytettävä heti, muu liikenne huomioon ottaen. Pysäytä ja
tee auto liikkumattomaksi (laita pyörien taakse tarvittaessa kiilat).

- Kiristä sähköinen seisontajarru ennen kuin sammutat moottorin.
