2012 CITROEN DS5 HYBRID Omistajan Käsikirjat (in Finnish)

Hybrid4-järjestelmän esittely
Kiitos, että valitsit DS5 Hybrid4 -auton, joka
ominaisuuksiltaan poikkeaa perinteisistä autoista.
Tämän oppaan avulla voit tutustua tarkastihybridiauton toimintoihin, ja lisätietoja saat
luvusta "Hybridijärjestelmä".
1.HDi-dieselmoottori (etuveto)2. Sähkömoottori (takaveto) 3.
Akku 200 V 4.Sähköinen tehonvalvontalaite5
. Stop & Go -järjestelmä
6.6-vaihteinen robottivaihteisto
7. Sähkövirta


26

Hybrid4-tekniikka yhdistää älykkäästi kaksi energialähdettä: HDi-dieselmoottorin, joka antaa voimaa etupyöriin (etuvetoon), jasähkömoottorin, joka on voimanlähteenä
takapyörille (takavedolle).
Moottorit voivat toimia joko samanaikaisesti tai
kumpikin vuorollaan, valitun hybriditilan ja ajo-olosuhteiden mukaan.
Sähkömoottori liikuttaa autoa yksinään, kun
valittuna on ZEV-tila (Zero Emission Vehicle), ja Auto-tilassa, kun ajonopeus on alhainen ja kuormitus vähäinen. Lisäksi se auttaa
dieselmoottoria käynnistyksissä, kiihdytyksissä ja vaihteiden vaihdoissa.
Sähkömoottorille virtaa antava akku latautuu
vauhtia hidastettaessa
ja ottaa talteen energiaa.

9Käyttöönotto

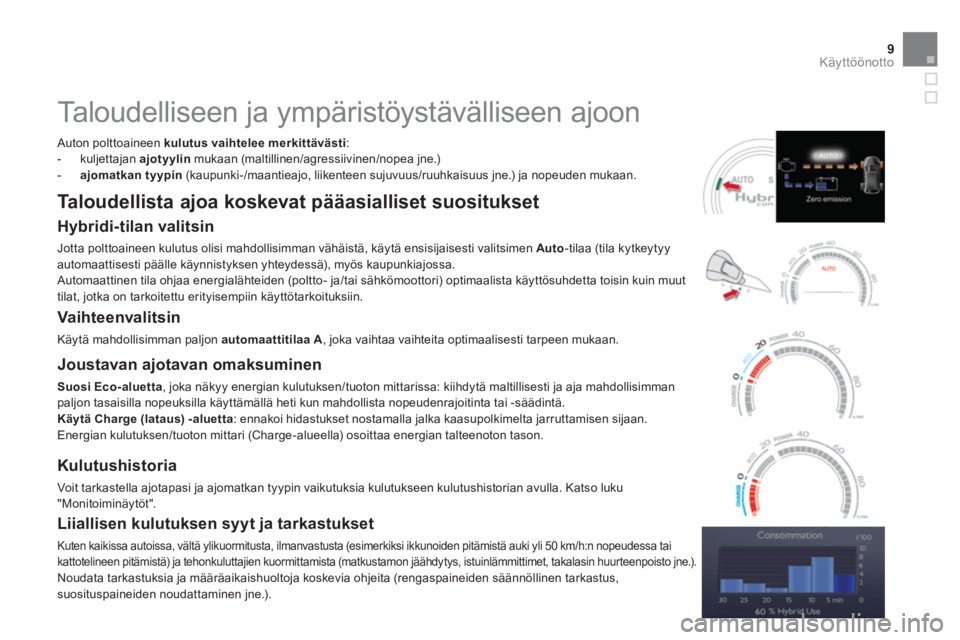

Taloudelliseen ja ympäristöystävälliseen ajoon

Auton polttoaineen kulutusvaihtelee merkittävästi:


- kuljettajan ajotyylin
mukaan (maltillinen/agressiivinen/nopea jne.) -ajomatkan tyypin
(kaupunki-/maantieajo, liikenteen sujuvuus/ruuhkaisuus jne.) ja nopeuden mukaan.



Taloudellista ajoa koskevat pääasialliset suositukset


Hybridi-tilan valitsin

Jotta polttoaineen kulutus olisi mahdollisimman vähäistä, käytä ensisijaisesti valitsimen Auto-tilaa (tila kytkeytyy
automaattisesti päälle käynnistyksen yhteydessä), myös kaupunkiajossa.
Automaattinen tila ohjaa energialähteiden (poltto- ja/tai sähkömoottori) optimaalista käyttösuhdetta toisin kuin muut
tilat, jotka on tarkoitettu erityisempiin käyttötarkoituksiin.

Vaihteenvalitsin

Käytä mahdollisimman paljon automaattitilaa A, joka vaihtaa vaihteita optimaalisesti tarpeen mukaan.


Liiallisen kulutuksen syyt ja tarkastukset

Kuten kaikissa autoissa, vältä ylikuormitusta, ilmanvastusta (esimerkiksi ikkunoiden pitämistä auki yli 50 km/h:n nopeudessa tai
kattotelineen pitämistä) ja tehonkuluttajien kuormittamista (matkustamon jäähdytys, istuinlämmittimet, takalasin huurteenpoisto jne.). Noudata tarkastuksia ja määräaikaishuoltoja koskevia ohjeita (rengaspaineiden säännöllinen tarkastus,suosituspaineiden noudattaminen jne.).


Joustavan ajotavan omaksuminen
Suosi Eco-aluetta
, joka näkyy energian kulutuksen/tuoton mittarissa: kiihdytä maltillisesti ja aja mahdollisimmanpaljon tasaisilla nopeuksilla käyttämällä heti kun mahdollista nopeudenrajoitinta tai -säädintä. Käytä Charge (lataus) -aluetta
: ennakoi hidastukset nostamalla jalka kaasupolkimelta jarruttamisen sijaan.Energian kulutuksen/tuoton mittari (Charge-alueella) osoittaa energian talteenoton tason.


Kulutushistoria

Voit tarkastella ajotapasi ja ajomatkan tyypin vaikutuksia kulutukseen kulutushistorian avulla. Katso luku
"Monitoiminäytöt".

Elektroninen avain: Avaaminen ja
käynnistäminen handsfree-toiminnolla
Järjestelmä mahdollistaa ajoneuvon avaamisen,sulkemisen ja käynnistämisen, kun elektroninen avain on mukana ja määrätyn alueen sisällä.
7
4
Ulkopuoli

Kääntyvät ajovalot
Kääntyvät ajovalot tuovat lisävaloa kaarteissa.
155
Huomiovalot
Huomiovalot, jotka aktivoituvat moottorinkäynnistyessä, saavat auton näkymään
paremmin muille tienkäyttäjille.
149

Käyttöönotto

Automaattiset kaukovalot

Järjestelmä vaihtaa puolestasi lyhyet japitkät ajovalot liikenteen mukaan sisäpeiliin
integroidun kameran ansiosta.
15
1

Pysäköintitutka edessä ja takana
Laite havaitsee auton edessä ja takana olevat esteet ja varoittaa kuljettajaa, kun autoa
liikutetaan pysäköitäessä eteen- tai taaksepäin.
141
Renkaanpaikkaussarja tilapäiseen korjaukseen
Renkaan tilapäiseen korjaukseen tarkoitettuunpaikkaussarjaan kuuluu kompressori ja paikkausainepatruuna.
19
4
Ulkopuoli
Peruutuskamera

Laite (käytettävissä vain navigaattorin kanssa)aktivoituu automaattisesti ja lähettää kuvan
värinäyttöön, kun peruutusvaihde kytkeytyy.
14 3

Avaaminen
1.
Polttoainesäiliön luukun avaaminen
Polttoainesäiliön tilavuus: noin 60 litraa


Polttoainesäiliö
89

Avaaminen

Kun olet määritetyn alueen A
sisällä ja elektroninen Aavain on mukanasi, voit avata ajoneuvon lukituksen
viemällä käden ovenkahvan taakse. Avaa senjälkeen ovi vetämällä kahvasta.

Sulkeminen

Kun olet määritetyn alueen Asisäpuolella jaelektroninen avain on mukanasi, voit lukita
ajoneuvon painamalla sormella ovenkahvasta
(merkkien korkeudelta).
Elektroninen avain
74
A.
Auton lukituksen avaaminenB.Auton lukitusC.Tavaratilan avaaminen


Avaaminen ja käynnistäminen
handsfree-toiminnolla
75

Ta v a r a t i l a
1.
Tavaratilan avaaminen (pidä painettuna,
kunnes kuulet avautumisen äänen)
82

13Käyttöönotto
Matkustamossa


Tuulilasinäyttö

Laite heijastaa nopeustiedot ja vakionopeudensäätimen/
nopeudenrajoittimen tiedot kuljettajan näkökentässä
olevaan himmennettyyn näyttöön, jotta kuljettajan ei
tarvitse irrottaa katsettaan tiestä.

Keskellä oleva säilytystila
varusteineen
Tila on valaistu, jäähdytetty ja siellä on
säilytystilaa ja varusteita (USB-lukija, paikka juomapullolle jne.).

Audio- ja tiedonsiirtojärjestelmät

Järjestelmät hyödyntävät uusinta teknologiaa:MP3-tiedostojen kuunteluun soveltuva
autoradio, USB-lukija, Bluetooth handsfree-sarja, navigointilaitteisto värinäytöllä,
lisäpistorasiat, Hi-fi-audiojärjestelmä...
eMyWay
134
106
309
255
Autoradio

Hieronta-toiminto

Tällä toiminnolla voit antaa hierontaa
ristiselän alueelle noin 60 minuutin ajan.Hieronta tapahtuu 6 kerran jaksoissa, kukinjakso kestää 10 minuuttia.
98
Sähköinen seisontajarru
Järjestelmään kuuluu seisontajarrunautomaattinen lukittuminen moottorivirrankatketessa ja lukituksen automaattinen
vapautuminen liikkeellelähtiessä. Seisontajarrun lukitseminen/lukituksen
vapautus käsin jää yhä mahdolliseksi.
120

Merkkivalon palaminen on osoitus vastaavan toiminnon tilasta.

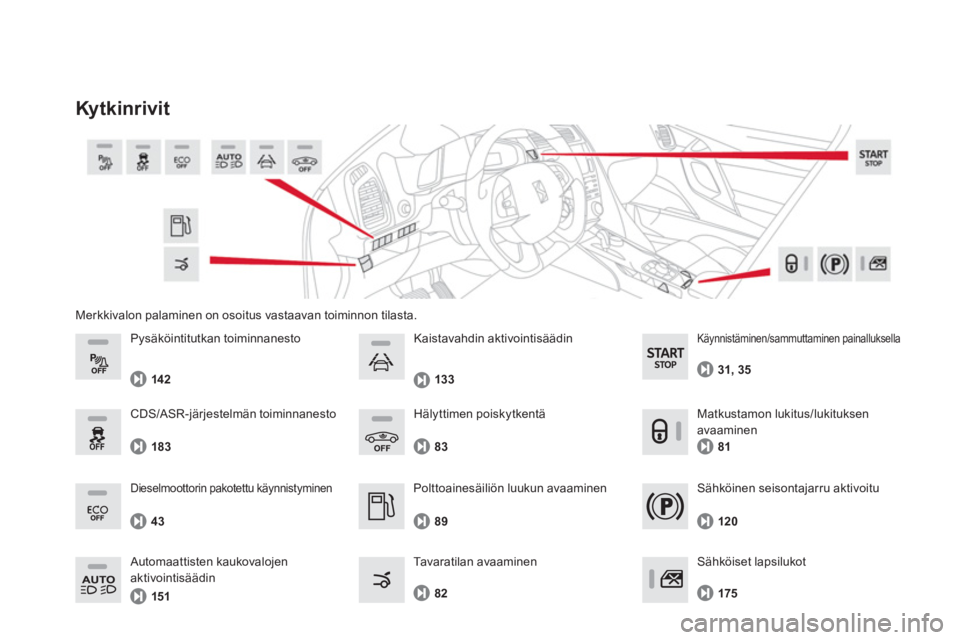

Kytkinrivit

Polttoainesäiliön luukun avaaminen

Tavaratilan avaaminen
89
83 H
älyttimen poiskytkentä
82
Sähköinen seisonta
jarru aktivoitu
120


Käynnistäminen/sammuttaminen painalluksella
31, 35


Dieselmoottorin pakotettu käynnistyminen
43


Pysäköintitutkan toiminnanesto
142

Sähköiset lapsilukot
175
CDS/ASR-järjestelmän toiminnanesto
183

Automaattisten kaukovalojen aktivointisäädin
151
133
Kaistavahdin aktivointisäädin
81
Matkustamon lukitus
/lukituksenavaaminen
