2012 CITROEN DS5 HYBRID Omistajan Käsikirjat (in Finnish)

207
Käytännön tietoja

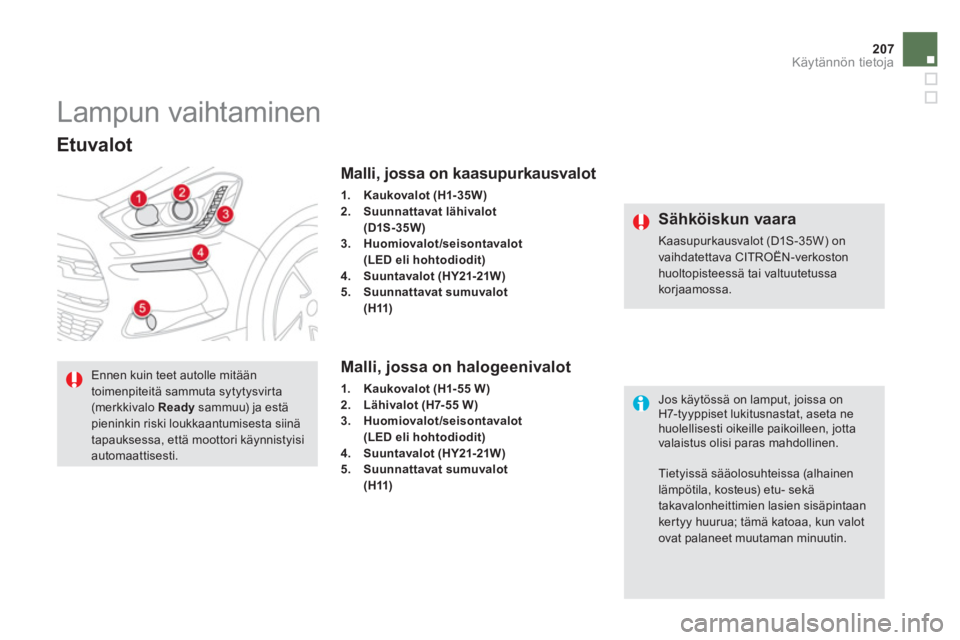

Lampun vaihtaminen
Etuvalot
Malli, jossa on kaasupurkausvalot
1.Kaukovalot (H1- 35W)2.Suunnattavat lähivalot
(D1S-35W)3.Huomiovalot/seisontavalot(LED eli hohtodiodit)4.Suuntavalot (HY21-21W)5.Suunnattavat sumuvalot(H11)
Malli, jossa on halogeenivalot
1.Kaukovalot (H1-55 W)2.
Lähivalot (H7-55 W)3.Huomiovalot/seisontavalot
(LED eli hohtodiodit)4.Suuntavalot (HY21-21W)5.Suunnattavat sumuvalot(H11)
Jos käytössä on lamput, joissa onH7- tyyppiset lukitusnastat, aseta ne huolellisesti oikeille paikoilleen, jottavalaistus olisi paras mahdollinen.

Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekätakavalonheittimien lasien sisäpintaan kertyy huurua; tämä katoaa, kun valot ovat palaneet muutaman minuutin.


Sähköiskun vaara

Kaasupurkausvalot (D1S-35W) on vaihdatettava CITROËN-verkoston huoltopisteessä tai valtuutetussakorjaamossa.


Ennen kuin teet autolle mitääntoimenpiteitä sammuta sytytysvirta (merkkivalo Readysammuu) ja estä pieninkin riski loukkaantumisesta siinä tapauksessa, että moottori käynnistyisi automaattisesti.

ksenonvalot)
) Poista muovinen suojakansi vetämälläkielekkeestä. )
Irrota liitin ja polttimo painamalla alhaallaolevasta jousesta. )
Vedä polttimo pois ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.

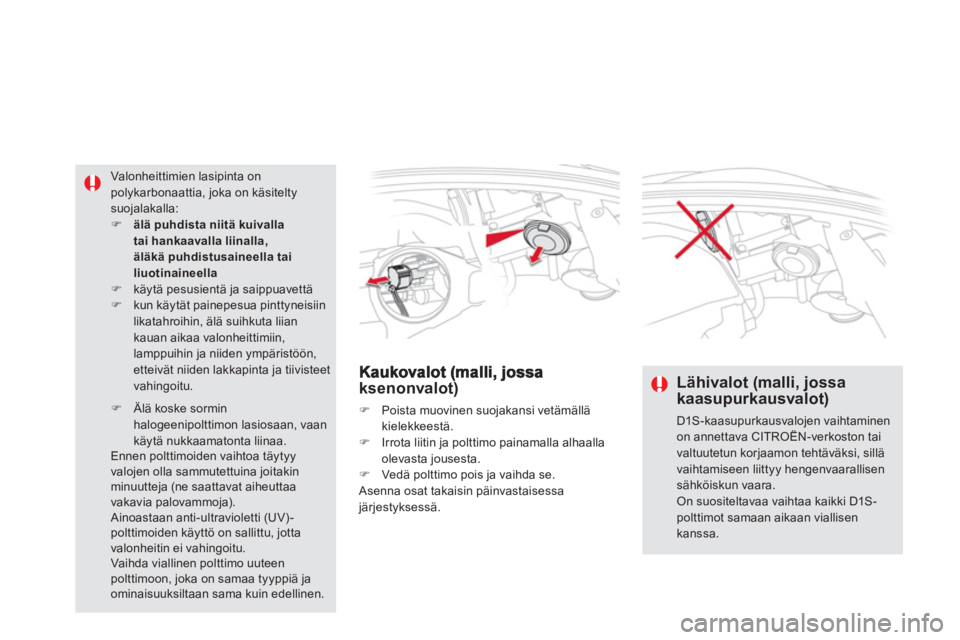

Valonheittimien lasipinta on polykarbonaattia, joka on käsitelty suojalakalla: )älä puhdista niitä kuivallatai hankaavalla liinalla, äläkä puhdistusaineella tai liuotinaineella)käytä pesusientä ja saippuavettä )kun käytät painepesua pinttyneisiinlikatahroihin, älä suihkuta liian kauan aikaa valonheittimiin,lamppuihin ja niiden ympäristöön,etteivät niiden lakkapinta ja tiivisteet vahingoitu.
)Älä koske sormin halogeenipolttimon lasiosaan, vaan käytä nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy valojen olla sammutettuina joitakin minuutteja (ne saattavat aiheuttaavakavia palovammoja). Ainoastaan anti-ultravioletti (UV)-polttimoiden käyttö on sallittu, jottavalonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteenpolttimoon, joka on samaa tyyppiä jaominaisuuksiltaan sama kuin edellinen.
Lähivalot (malli, jossakaasupurkausvalot)

D1S-kaasupurkausvalojen vaihtaminenon annettava CITROËN-verkoston taivaltuutetun korjaamon tehtäväksi, sillä vaihtamiseen liittyy hengenvaarallisen sähköiskun vaara. On suositeltavaa vaihtaa kaikki D1S-polttimot samaan aikaan viallisenkanssa.

Käytännön tietoja

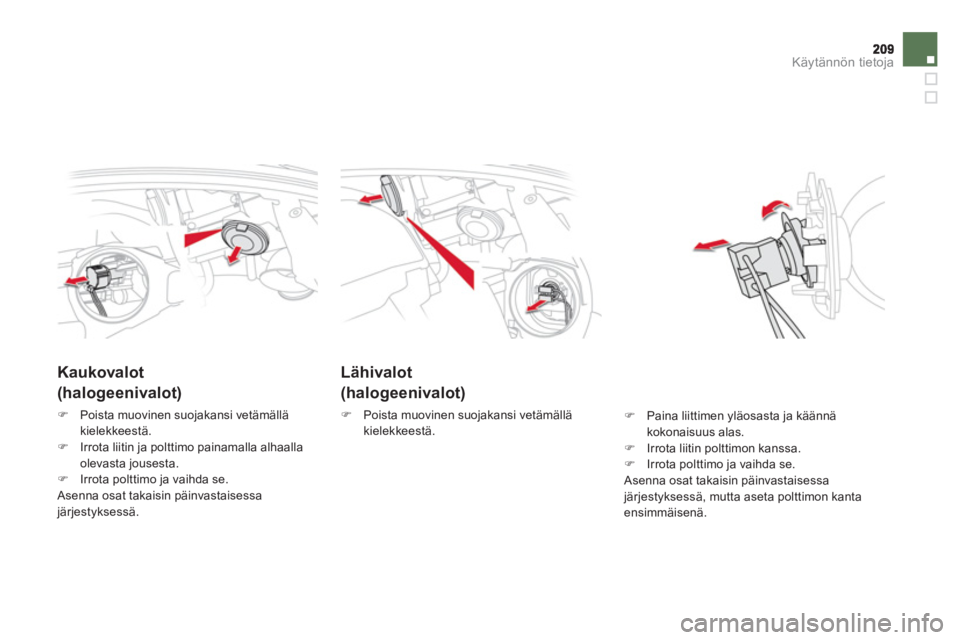

Lähivalot
(halogeenivalot)
)
Poista muovinen suojakansi vetämälläkielekkeestä.







Kaukovalot
(halogeenivalot)
)Poista muovinen suojakansi vetämällä
kielekkeestä.)Irrota liitin ja polttimo painamalla alhaalla
olevasta jousesta.)Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä.

)
Paina liittimen yläosasta ja käännä
kokonaisuus alas.) Irrota liitin polttimon kanssa. )
Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä, mutta aseta polttimon kantaensimmäisenä.

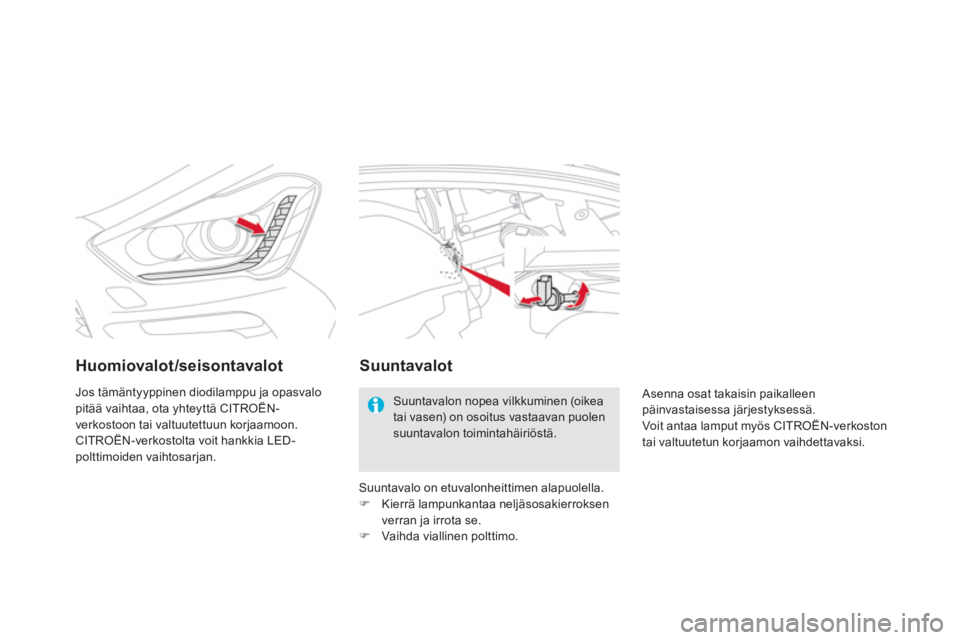

Huomiovalot/seisontavalot
Jos tämäntyyppinen diodilamppu ja opasvalopitää vaihtaa, ota yhteyttä CITROËN-
verkostoon tai valtuutettuun korjaamoon.CITROËN-verkostolta voit hankkia LED-polttimoiden vaihtosarjan.
Suuntavalot
Suuntavalon nopea vilkkuminen (oikeatai vasen) on osoitus vastaavan puolensuuntavalon toimintahäiriöstä.

Suuntavalo on etuvalonheittimen alapuolella. ) Kierrä lampunkantaa neljäsosakierroksen
verran ja irrota se.) Vaihda viallinen polttimo.
Asenna osat takaisin paikalleenpäinvastaisessa järjestyksessä.
Voit antaa lamput myös CITROËN-verkoston
tai valtuutetun kor
jaamon vaihdettavaksi.

Käytännön tietoja

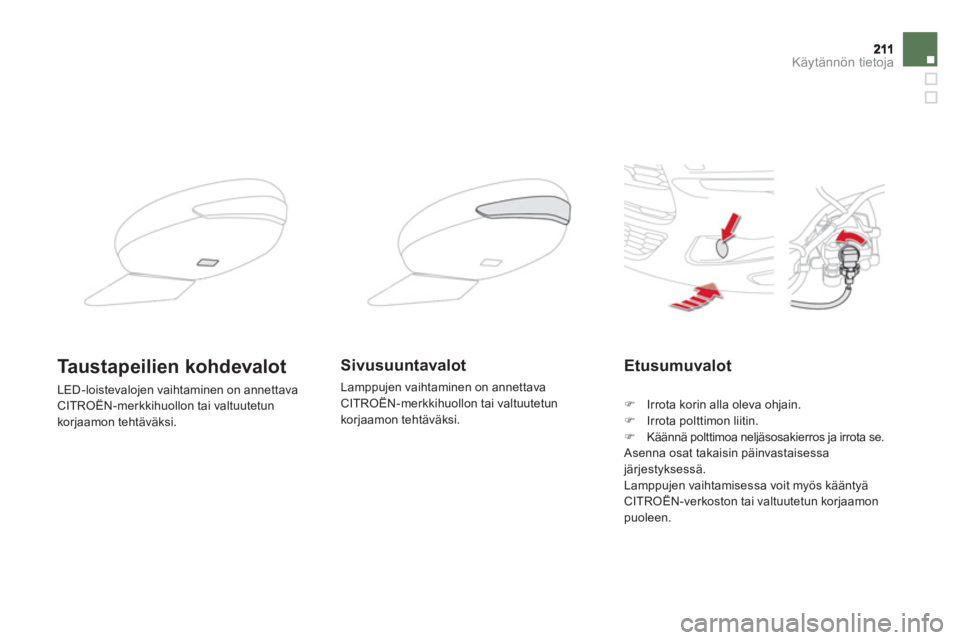

Etusumuvalot
) Irrota korin alla oleva ohjain. )
Irrota polttimon liitin.)
Käännä polttimoa neljäsosakierros ja irrota se.
Asenna osat takaisin päinvastaisessajärjestyksessä.
Lamppujen vaihtamisessa voit myös kääntyä CITROËN-verkoston tai valtuutetun korjaamon
puoleen.

Sivusuuntavalot
Lamppujen vaihtaminen on annettavaCITROËN-merkkihuollon tai valtuutetunkorjaamon tehtäväksi.

Taustapeilien kohdevalot

LED-loistevalojen vaihtaminen on annettava CITROËN-merkkihuollon tai valtuutetun korjaamon tehtäväksi.

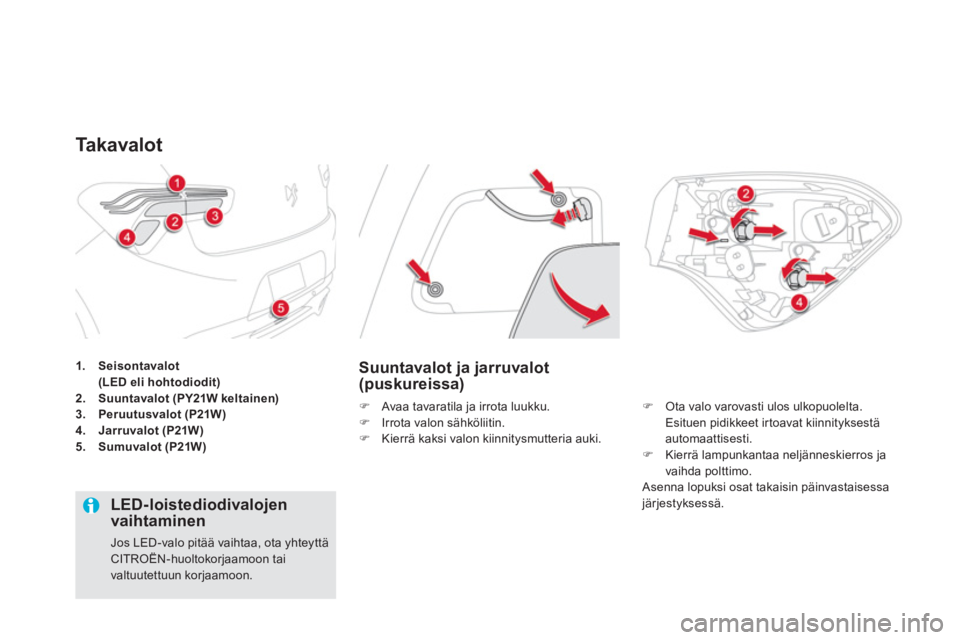

1.Seisontavalot(LED eli hohtodiodit)2.Suuntavalot (PY21W keltainen)3.Peruutusvalot (P21W)4. Jarruvalot (P21W)5.Sumuvalot (P21W)
Takavalot
Suuntavalot ja jarruvalot (puskureissa)
) Avaa tavaratila ja irrota luukku. )
Irrota valon sähköliitin.)
Kierrä kaksi valon kiinnitysmutteria auki.
)Ota valo varovasti ulos ulkopuolelta.Esituen pidikkeet irtoavat kiinnityksestäautomaattisesti. )Kierrä lampunkantaa neljänneskierros ja
vaihda polttimo.

Asenna lopuksi osat takaisin päinvastaisessajärjestyksessä.


LED-loistediodivalojenvaihtaminen

Jos LED-valo pitää vaihtaa, ota yhteyttäCITROËN-huoltokorjaamoon taivaltuutettuun korjaamoon.

Käytännön tietoja

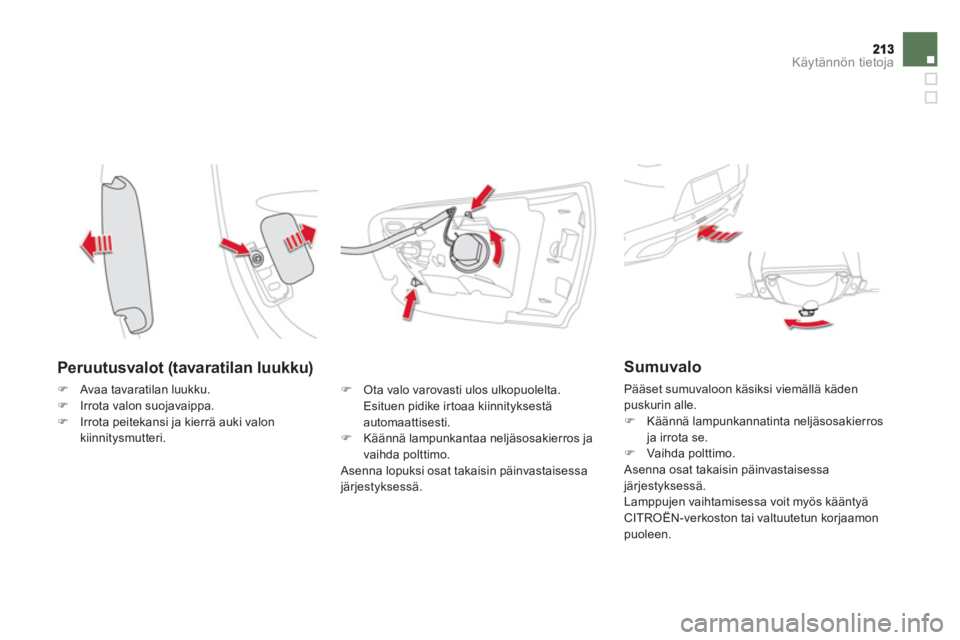

Peruutusvalot (tavaratilan luukku)
)Avaa tavaratilan luukku. )Irrota valon suojavaippa.)Irrota peitekansi ja kierrä auki valon kiinnitysmutteri.
)
Ota valo varovasti ulos ulkopuolelta. Esituen pidike irtoaa kiinnityksestä automaattisesti.)
Käännä lampunkantaa neljäsosakierros ja
vaihda polttimo.
Asenna lopuksi osat takaisin päinvastaisessajärjestyksessä.
Sumuvalo

Pääset sumuvaloon käsiksi viemällä käden
puskurin alle.
) Käännä lampunkannatinta neljäsosakierrosja irrota se.)
Vaihda polttimo.
Asenna osat takaisin päinvastaisessajärjestyksessä.
Lamppujen vaihtamisessa voit myös kääntyä CITROËN-verkoston tai valtuutetun korjaamon
puoleen.

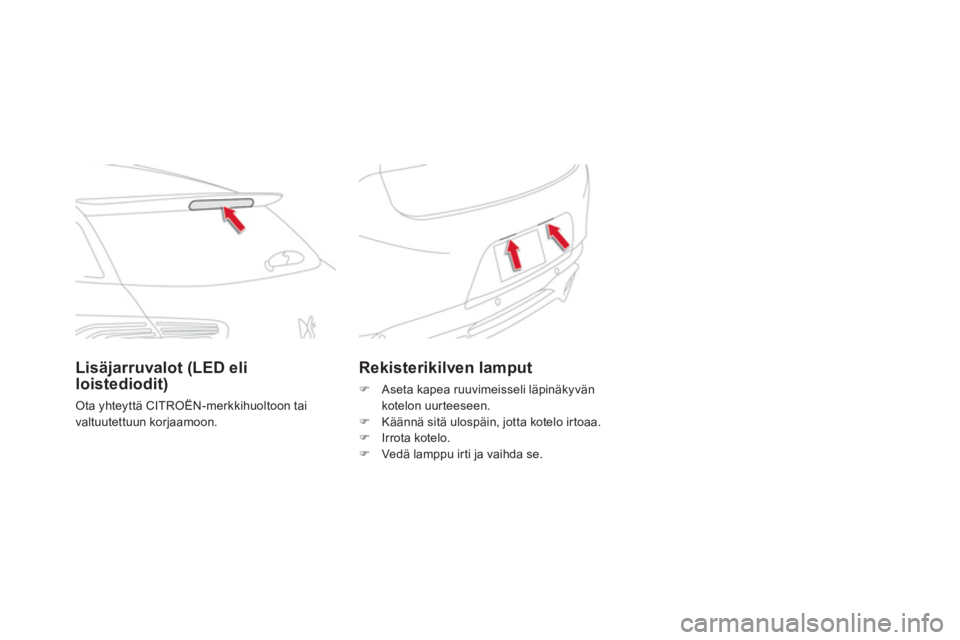

Rekisterikilven lamput
) Aseta kapea ruuvimeisseli läpinäkyvän kotelon uurteeseen.)
Käännä sitä ulospäin, jotta kotelo ir toaa.)
Irrota kotelo. )
Vedä lamppu irti ja vaihda se.


Lisäjarruvalot (LED eliloistediodit)
Ota yhteyttä CITROËN-merkkihuoltoon tai
valtuutettuun korjaamoon.
