2012 CITROEN DS5 HYBRID Omistajan Käsikirjat (in Finnish)

191Tu r v a l l i s u u s

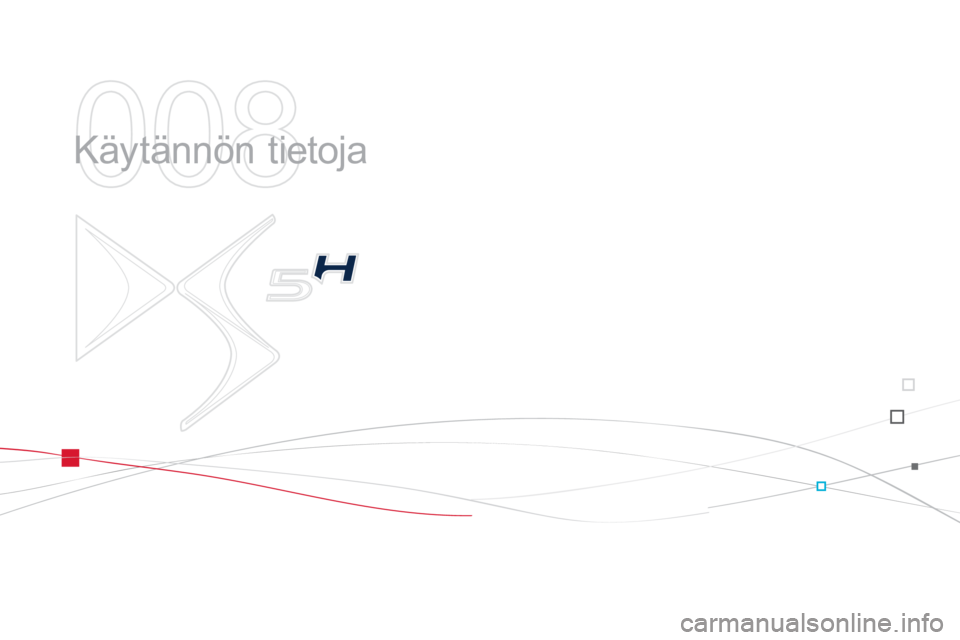

008
Käytännön tietoja

Sarjaa säilytetään tavaratilan lattian alla
olevassa säilytyslaatikossa.
Täydellinen sarja, johon kuuluu kompressori ja
paikkausainepatruuna, joiden avulla renkaan
voi paikata tilapäisesti , jotta auton voi ajaa
lähimmälle korjaamolle.
Sen avulla voi paikata useimmat rengasvauriot,jotka ovat kulutuspinnalla tai renkaan
olkaosassa.

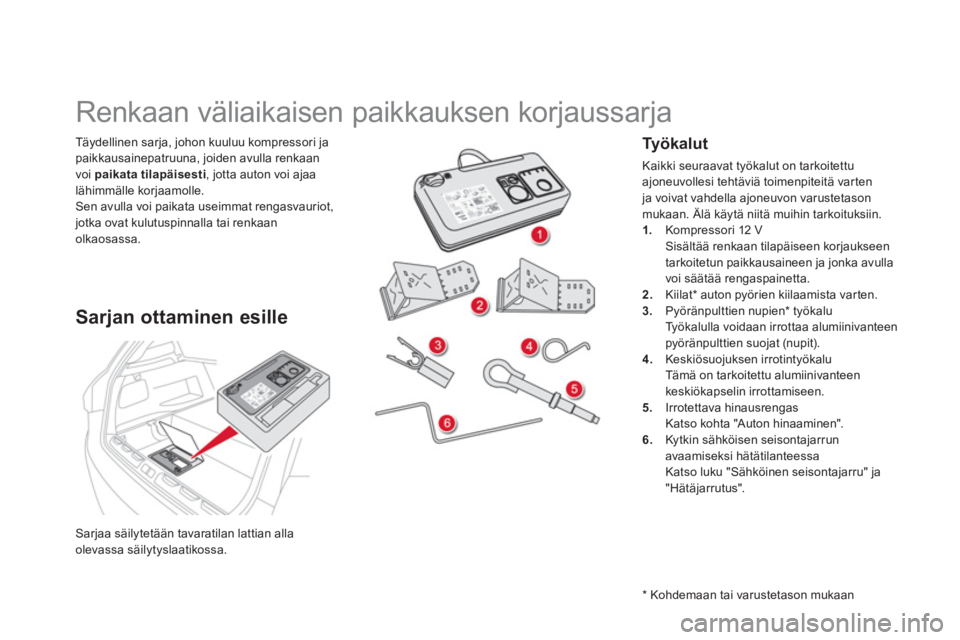

Renkaan väliaikaisen paikkauksen korjaussarja
Sarjan ottaminen esille







Työkalut

Kaikki seuraavat työkalut on tarkoitettu
ajoneuvollesi tehtäviä toimenpiteitä varten ja voivat vahdella ajoneuvon varustetasonmukaan. Älä käytä niitä muihin tarkoituksiin.
1. Kompressori 12 V
Sisältää renkaan tilapäiseen korjaukseen
tarkoitetun paikkausaineen ja jonka avulla
voi säätää rengaspainetta. 2.Kiilat * auton pyörien kiilaamista varten.3.Pyöränpulttien nupien * työkalu
Työkalulla voidaan irrottaa alumiinivanteenpyöränpulttien suojat (nupit).4. Keskiösuojuksen irrotintyökalu
Tämä on tarkoitettu alumiinivanteen keskiökapselin irrottamiseen.
5. Irrotettava hinausrengas
Katso kohta "Auton hinaaminen".
6.Kytkin sähköisen seisontajarrun avaamiseksi hätätilanteessa
Katso luku "Sähköinen seisontajarru" ja
"Hätäjarrutus".

*
K
ohdemaan tai varustetason mukaan

195
Käytännön tietoja
A. Paikkaus- tai ilmantäyttöasennon valitsin
B. Käynnistys- "I"
/pysäytyskytkin "O"C.
Renkaan tyhjennyspainike D.
Painemittari (yksikkönä baari tai p.s.i.)E.
Säilytyslaatikko, jossa:


- johto ja sovitin 12 V:n pistorasiaa varten

- suukappaleita erilaisten varusteidenilmantäyttöä varten, kuten pallojen,
polkupyörän renkaiden jne.
Paikkaussarja
F.Paikkausainepatruuna G.Valkoinen korkillinen letku korjausta varten
H. Musta letku ilmantäyttöä varten
I. Nopeudenrajoitustarra


Kiinnitä nopeudenrajoitustarra Iohjauspyörään, jotta muistat yhden pyörän olevan tilapäiskäytössä. Älä aja yli 80 km/h:n nopeutta, kun
käytössä on tällä tavoin väliaikaisesti korjattu pyörä.

Renkaiden ilmanpaineet on ilmoitettu tässätarrassa.

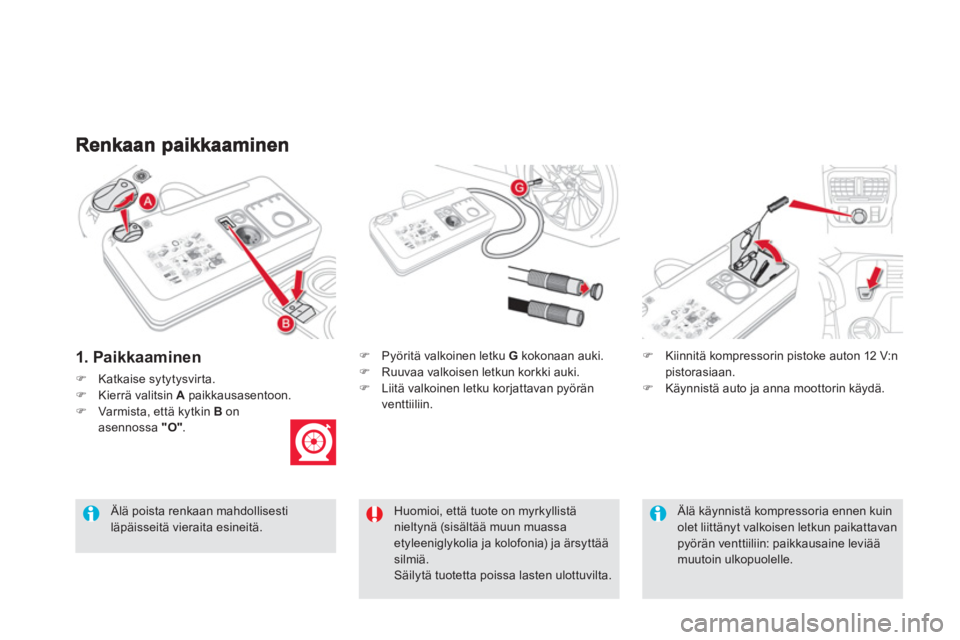

1. Paikkaaminen
)Katkaise sytytysvirta. )Kierrä valitsin A paikkausasentoon. )Varmista, että kytkin Bonasennossa "O".
)
Pyöritä valkoinen letku G
kokonaan auki. )
Ruuvaa valkoisen letkun korkki auki.)
Liitä valkoinen letku korjattavan pyörän
venttiiliin.
)Kiinnitä kompressorin pistoke auton 12 V:npistorasiaan.)Käynnistä auto ja anna moottorin käydä.
Huomioi, että tuote on myrkyllistä nieltynä (sisältää muun muassaetyleeniglykolia ja kolofonia) ja ärsyttääsilmiä. Säilytä tuotetta poissa lasten ulottuvilta.


Älä käynnistä kompressoria ennen kuin olet liittänyt valkoisen letkun paikattavanpyörän venttiiliin: paikkausaine leviäämuutoin ulkopuolelle.

Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä.

197
Käytännön tietoja

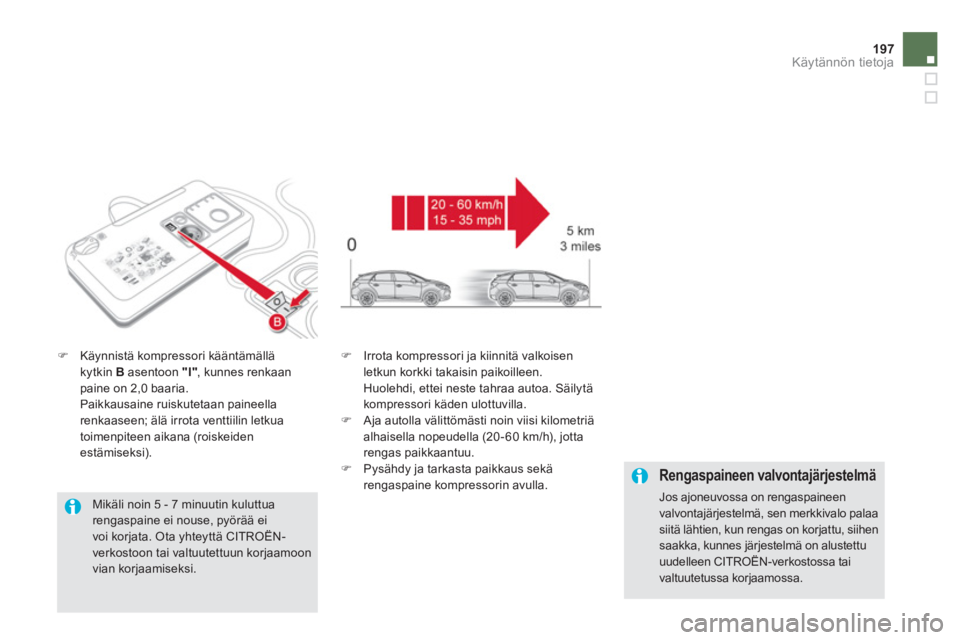

)Käynnistä kompressori kääntämälläkytkin B asentoon "I", kunnes renkaanpaine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella renkaaseen; älä irrota venttiilin letkua
toimenpiteen aikana (roiskeidenestämiseksi).
) Irrota kompressori ja kiinnitä valkoisen letkun korkki takaisin paikoilleen.
Huolehdi, ettei neste tahraa autoa. Säilytäkompressori käden ulottuvilla.) Aja autolla välittömästi noin viisi kilometriäalhaisella nopeudella (20-60 km/h), jottarengas paikkaantuu.)
Pysähdy ja tarkasta paikkaus sekärengaspaine kompressorin avulla.

Rengaspaineen valvontajärjestelmä
Jos ajoneuvossa on rengaspaineenvalvontajärjestelmä, sen merkkivalo palaa siitä lähtien, kun rengas on korjattu, siihensaakka, kunnes järjestelmä on alustettuuudelleen CITROËN-verkostossa tai valtuutetussa korjaamossa.



Mikäli noin 5 - 7 minuutin kuluttuarengaspaine ei nouse, pyörää ei voi korjata. Ota yhteyttä CITROËN-verkostoon tai valtuutettuun korjaamoonvian korjaamiseksi.

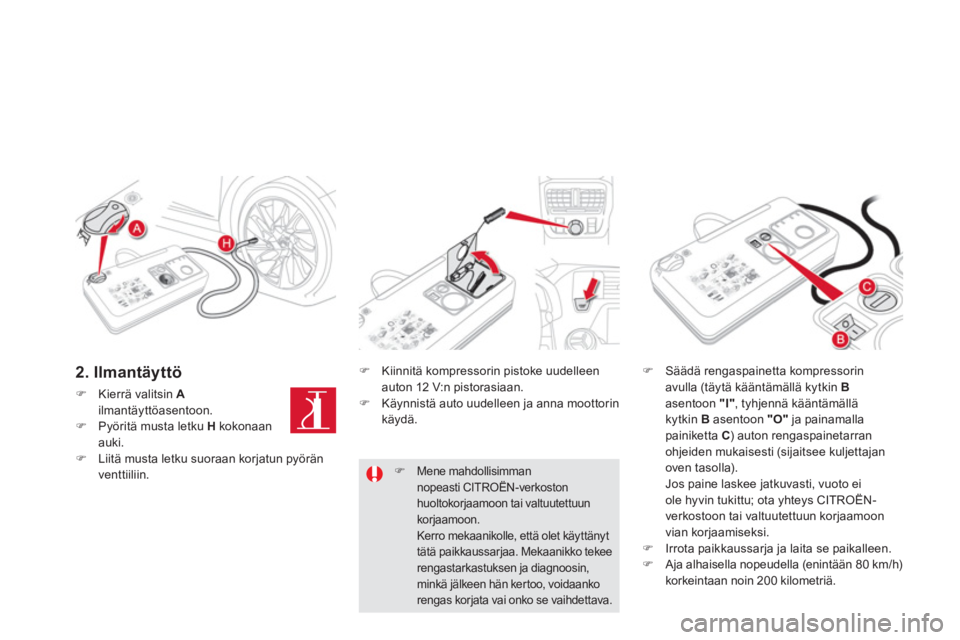

2. Ilmantäyttö
)Kierrä valitsin Ailmantäyttöasentoon.)Pyöritä musta letku H kokonaan auki. )Liitä musta letku suoraan korjatun pyörän
venttiiliin.
) Kiinnitä kompressorin pistoke uudelleen
auton 12 V:n pistorasiaan.) Käynnistä auto uudelleen ja anna moottorinkäydä.
)Säädä rengaspainetta kompressorin avulla (täytä kääntämällä kytkin Basentoon "I"
, tyhjennä kääntämälläkytkin B
asentoon "O"
ja painamallapainiketta C ) auton rengaspainetarran
ohjeiden mukaisesti (sijaitsee kuljettajan
oven tasolla).
Jos paine laskee jatkuvasti, vuoto ei
ole hyvin tukittu; ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon
vian korjaamiseksi.

)Irrota paikkaussarja ja laita se paikalleen. )Aja alhaisella nopeudella (enintään 80 km/h)
korkeintaan noin 200 kilometriä.
)Mene mahdollisimmannopeasti CITROËN-verkoston huoltokorjaamoon tai valtuutettuun korjaamoon. Kerro mekaanikolle, että olet käyttänyttätä paikkaussarjaa. Mekaanikko tekee rengastarkastuksen ja diagnoosin, minkä jälkeen hän kertoo, voidaanko rengas korjata vai onko se vaihdettava.
