2012 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

215
Informacje praktyczne














Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.

Szczypce do wyjmowania bezpiecznik

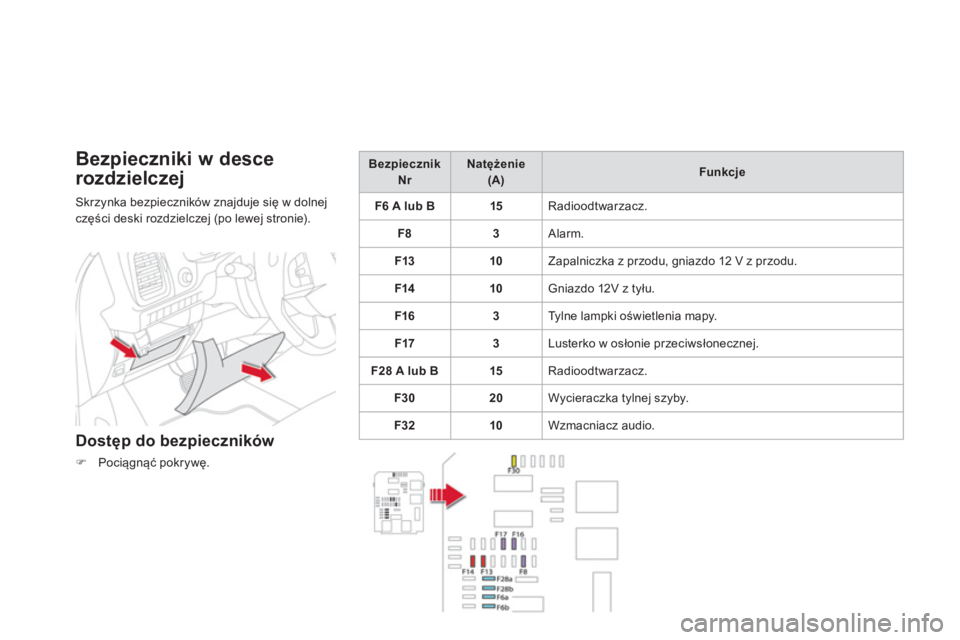

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpiecznik

217Informacje praktyczne

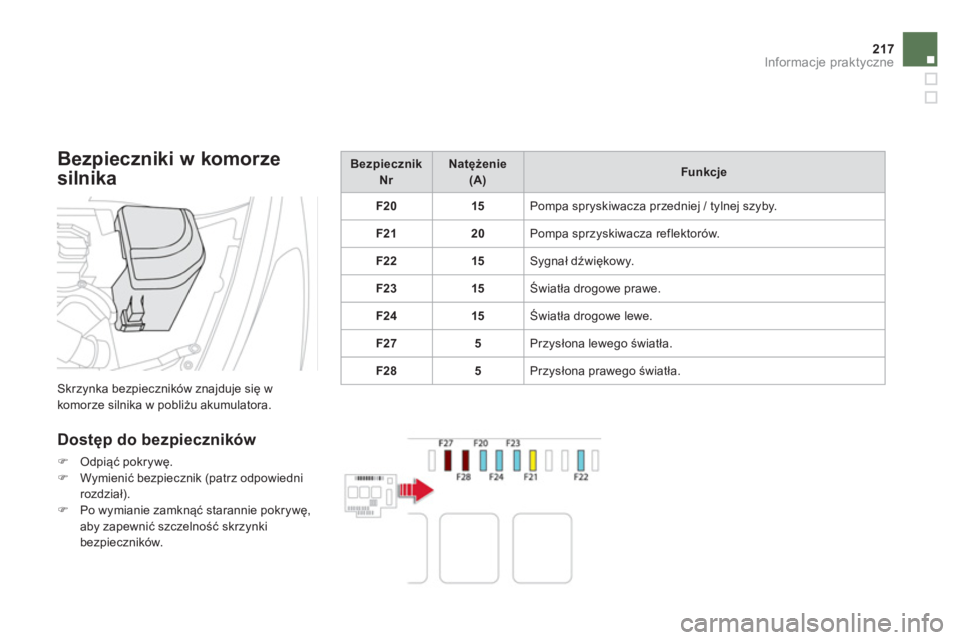

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.


Dostęp do bezpiecznik

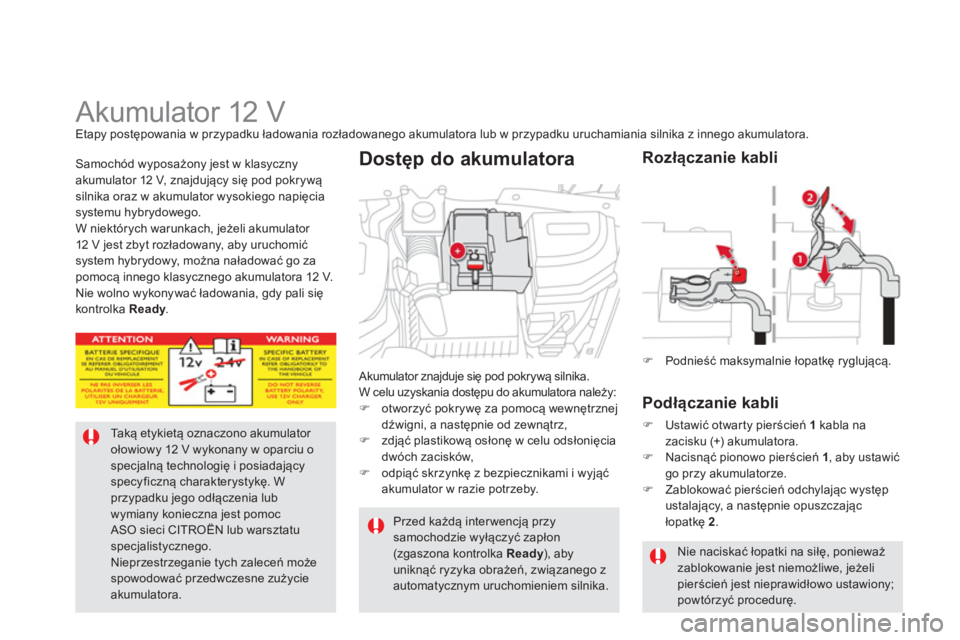

Akumulator 12 V Etapy postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.





Taką etykietą oznaczono akumulator ołowiowy 12 V wykonany w oparciu ospecjalną technologię i posiadający specyficzną charakterystykę. W przypadku jego odłączenia lub wymiany konieczna jest pomoc ASO sieci CITROËN lub warsztatuspecjalistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie
akumulatora. Akumulator znajduje się pod pokrywą silnika.
W celu uz
yskania dostępu do akumulatora należy:)
otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,)
zdjąć plastikową osłonę w celu odsłonięcia
dwóch zacisków, ) odpiąć skrzynkę z bezpiecznikami i wyjąć
akumulator w razie potrzeby.



Dostęp do akumulatora
)Podnieść maksymalnie łopatkę ryglującą.




Rozłączanie kabli

Podłączanie kabli
)Ustawić otwarty pierścień 1
kabla na
zacisku
(+) akumulatora.)Nacisnąć pionowo pierścień 1
, aby ustawić go przy akumulatorze.)Zablokować pierścień odchylając występ
ustalający, a następnie opuszczając
łopatkę 2.

Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.

Przed każdą interwencją przysamochodzie wyłączyć zapłon(zgaszona kontrolka Ready
), aby yuniknąć ryzyka obrażeń, związanego z
automatycznym uruchomieniem silnika.
Samoch

Informacje praktyczne

Funkcja Stop & Start uaktywnia siępo kilku godzinach od zamontowania akumulatora, w zależności odwarunków klimatycznych i stanunaładowania akumulatora (do około8 godzin).

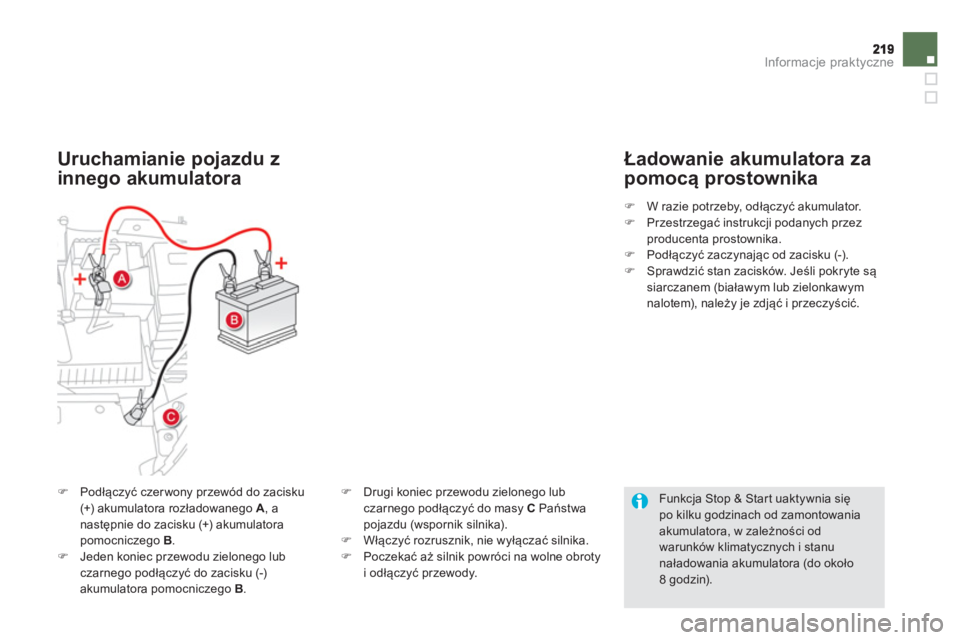

)Podłączyć czerwony przewód do zacisku(+) akumulatora rozładowanego A, anastępnie do zacisku (+) akumulatora pomocniczego B.)Jeden koniec przewodu zielonego lubczarnego podłączyć do zacisku (-) akumulatora pomocniczego B.


Uruchamianie pojazdu z
innego akumulatora
)
W razie potrzeby, odłączyć akumulator.)
Przestrzegać instrukcji podanych przez
producenta prostownika.)
Podłączyć zaczynając od zacisku (-).)
Sprawdzić stan zacisków. Jeśli pokryte sąsiarczanem (białawym lub zielonkawymnalotem), należy je zdjąć i przeczyścić.


Ładowanie akumulatora za
pomocą prostownika
)
Drugi koniec przewodu zielonego lubczarnego podłączyć do masy CPaństwapojazdu (wspornik silnika). )
Włączyć rozrusznik, nie wyłączać silnika. )
Poczekać aż silnik powróci na wolne obrotyi odłączyć przewody.

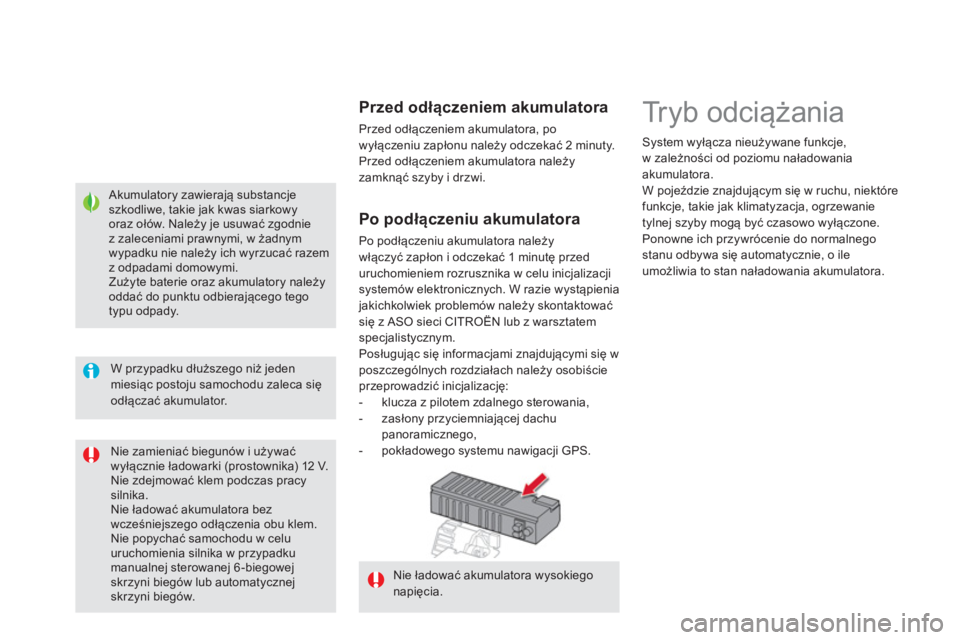

Akumulatory zawierają substancje szkodliwe, takie jak kwas siarkowy oraz ołów. Należy je usuwać zgodniez zaleceniami prawnymi, w żadnym wypadku nie należy ich wyrzucać razemz odpadami domowymi.
Zużyte baterie oraz akumulatory należy oddać do punktu odbierającego tegotypu odpady.


Nie zamieniać biegunów i używać wyłącznie ładowarki (prostownika) 12 V.
Nie zdejmować klem podczas pracysilnika.
Nie ładować akumulatora bezwcześniejszego odłączenia obu klem.
Nie popychać samochodu w celu uruchomienia silnika w przypadkumanualnej sterowanej 6-biegowej skrzyni biegów lub automatycznej skrzyni biegów.


W przypadku dłuższego niż jedenmiesiąc postoju samochodu zaleca sięodłączać akumulator.


Po podłączeniu akumulatora

Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę przed uruchomieniem rozrusznika w celu inicjalizacji
systemów elektronicznych. W razie wystąpieniajakichkolwiek problemów należy skontaktować
się z ASO sieci CITRO

221Informacje praktyczne
System ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom naładowania akumulatora.
Po wyłączeniu silnika, można używać,przez łączny maksymalny czas 30 minut,
takich funkcji, jak system audio i telematyki,
w
ycieraczki szyb, światła mijania, lampkisufitowe.

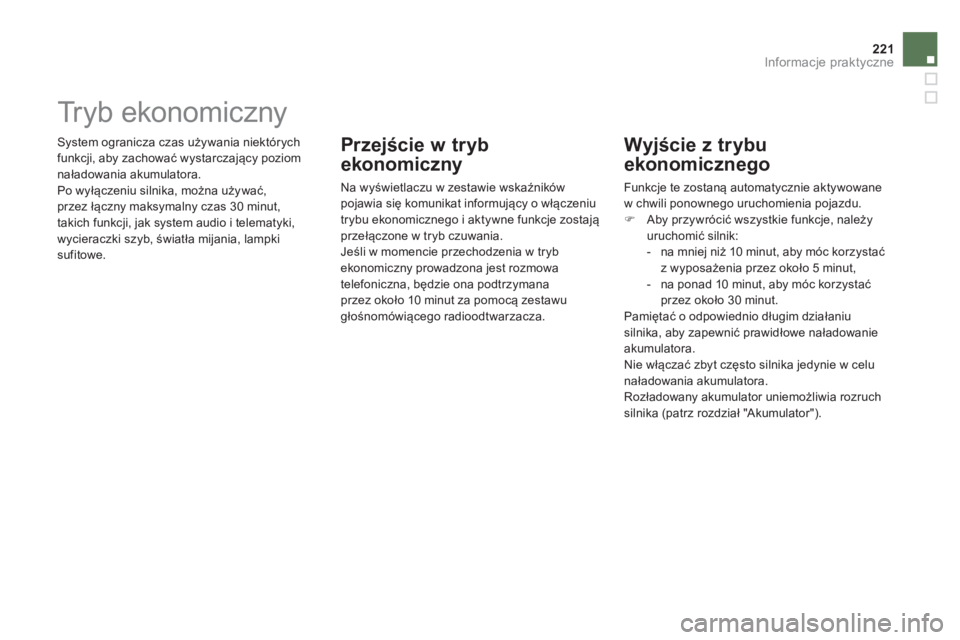

Tryb ekonomiczny
Przejście w tryb
ekonomiczny
Na wyświetlaczu w zestawie wskaźników pojawia się komunikat informujący o włączeniu
trybu ekonomicznego i aktywne funkcje zostają przełączone w tryb czuwania.
Jeśli w momencie przechodzenia w tryb
ekonomiczny prowadzona jest rozmowa
telefoniczna, będzie ona podtrzymanaprzez około 10 minut za pomocą zestawugłośnomówiącego radioodtwarzacza.


Wyjście z trybu
ekonomicznego

Funkcje te zostaną automatycznie aktywowane
w chwili ponownego uruchomienia pojazdu. ) Aby przywr

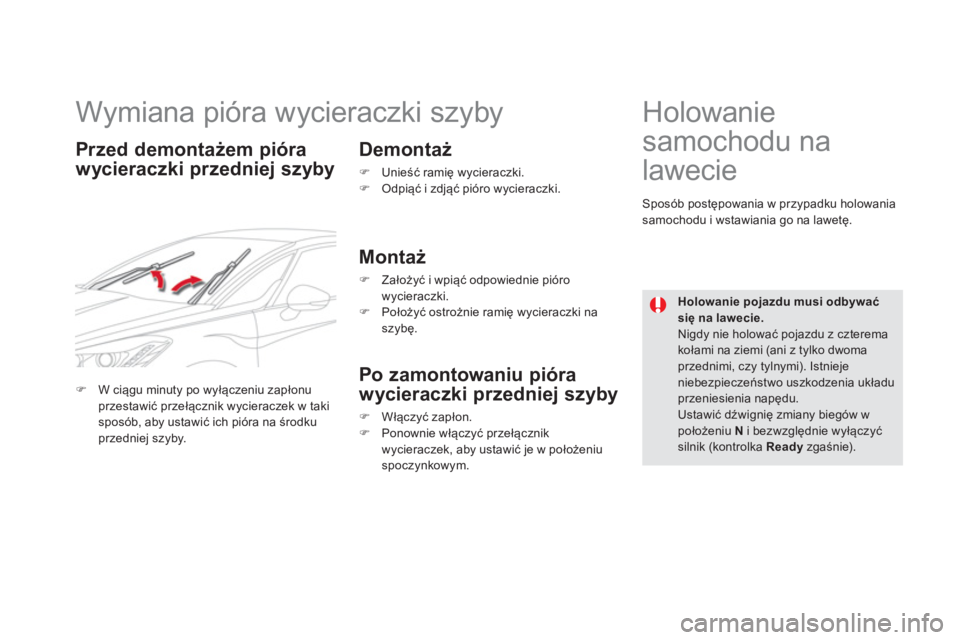

Wymiana pióra wycieraczki szyby
Przed demontażem pióra
w
ycieraczki przedniej szyby

Demontaż
)
Unieść ramię wycieraczki. )
Odpiąć i zdjąć pióro wycieraczki.


Montaż
)
Założyü i wpiąć odpowiednie pióro
wycieraczki.) Położyü ostrożnie ramię wycieraczki naszybę.



Po zamontowaniu pióra
w
ycieraczki przedniej szyby
) Włączyć zapłon.)
Ponownie włączyć przełącznik
wycieraczek, aby ustawić je w położeniuspoczynkowym.





Holowanie
samochodu na
lawecie
Sposób postępowania w przypadku holowaniasamochodu i wstawiania go na lawetę.
Holowanie pojazdu musi odbywać się na lawecie.Nigdy nie holować pojazdu z czterema kołami na ziemi (ani z tylko dwoma przednimi, czy tylnymi). Istnieje niebezpieczeństwo uszkodzenia układu przeniesienia napędu.Ustawić dźwignię zmiany bieg
