2012 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

207
Informacje praktyczne

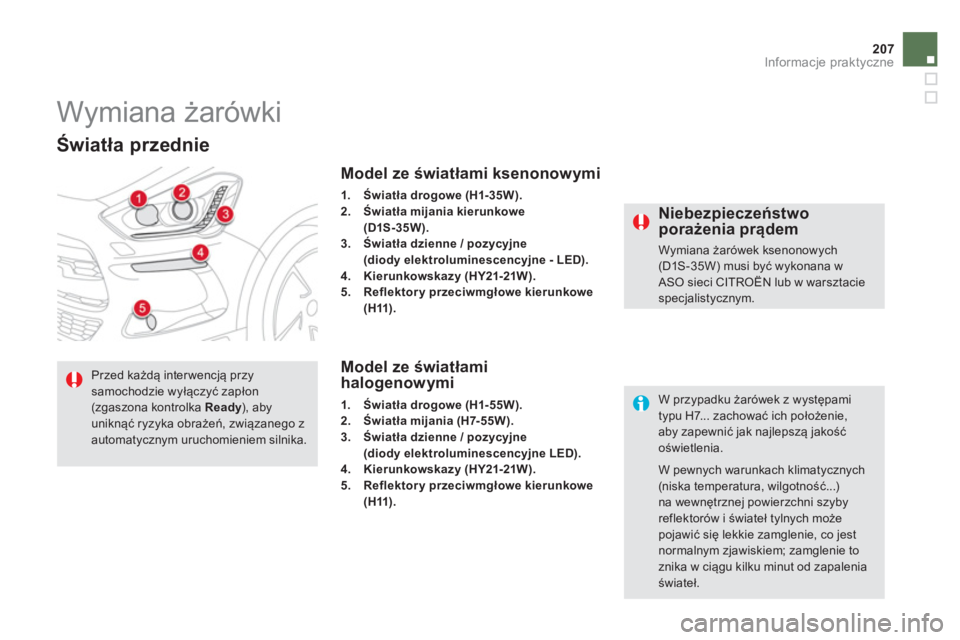

Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi
1.Światła drogowe (H1- 35W).2.Światła mijania kierunkowe
(D1S-35W).3.Światła dzienne / pozycyjne(diody elektroluminescencyjne - LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).
Model ze światłami
halogenowymi
1.Światła drogowe (H1- 55W).2.Światła mijania (H7-55W).
3.Światła dzienne / pozycyjne(diody elektroluminescencyjne LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).

W przypadku żarówek z występamitypu H7... zachować ich położenie,aby zapewnić jak najlepszą jakośćoświetlenia.


W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szybyreflektor

reflektorami ksenonowymi)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ. )
Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. ) Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.

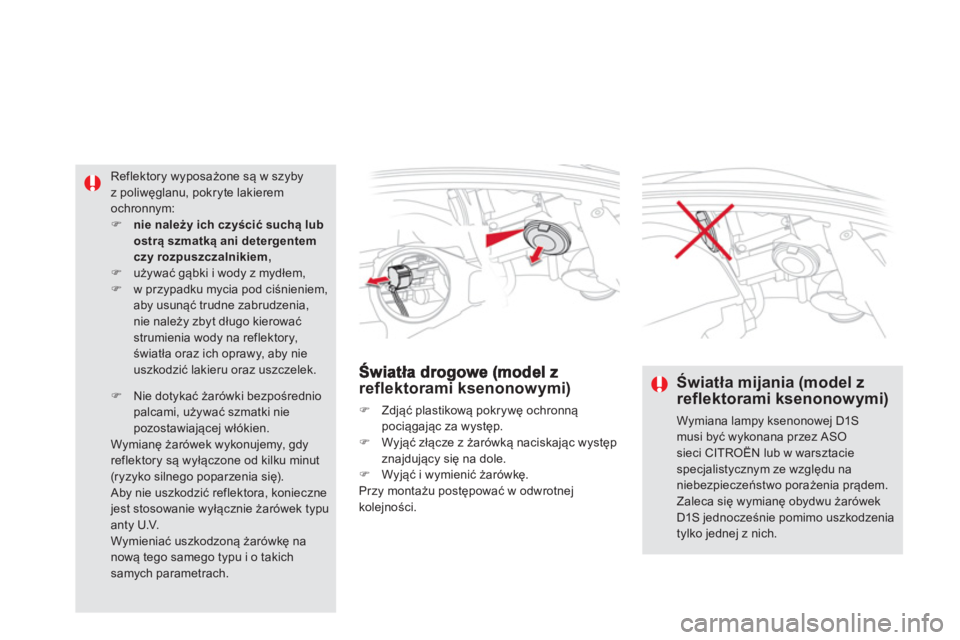

Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien.

Wymianę żarówek wykonujemy, gdyreflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.
Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.







Światła mijania (model z reflektorami ksenonowymi)

Wymiana lampy ksenonowej D1S musi być wykonana przez ASO sieci CITROËN lub w warsztacie specjalistycznym ze względu naniebezpieczeństwo porażenia prądem.
Zaleca się wymianę obydwu żarówekD1S jednocześnie pomimo uszkodzeniatylko jednej z nich.

Informacje praktyczne
Światła mijania
(model z halogenami)
)
Zdjąć plastikową pokrywę ochronną
pociągając za występ.

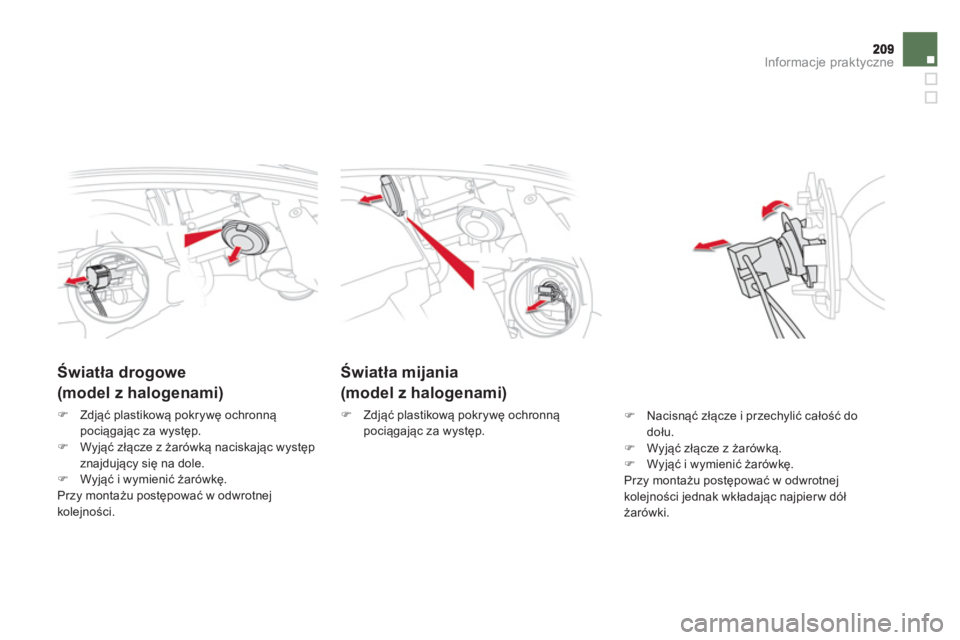

Światła drogowe
(model z halogenami)
)Zdjąć plastikową pokrywę ochronnąpociągając za występ. )Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. )Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

)
Nacisnąć złącze i przechylić całość dodołu.)
Wyjąć złącze z żarówką.)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności jednak wkładając najpier w dół
żarówki.

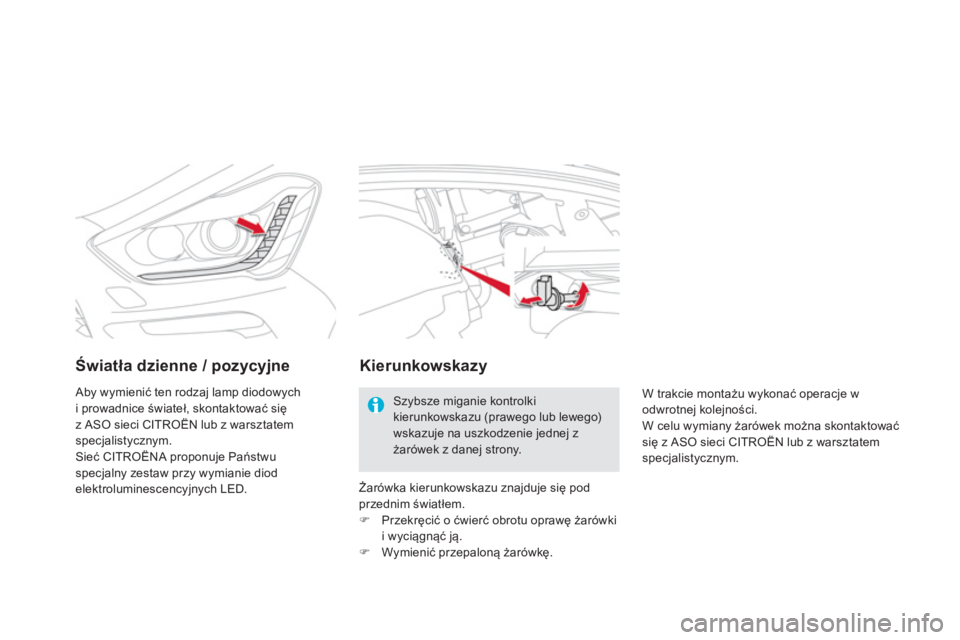

Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
Kierunkowskazy
Szybsze miganie kontrolkikierunkowskazu (prawego lub lewego)wskazuje na uszkodzenie jednej z żar

Informacje praktyczne

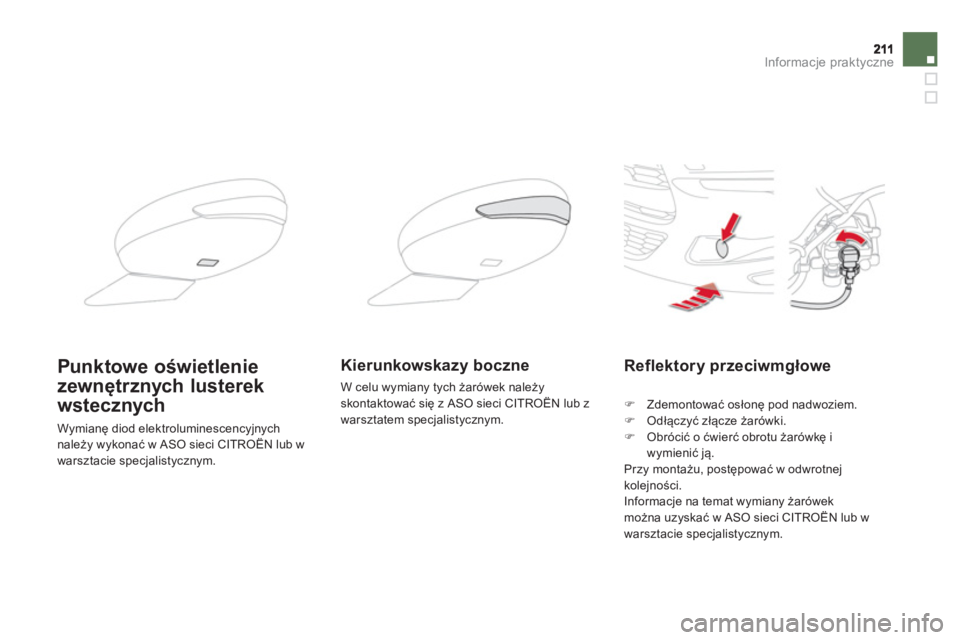

Reflektory przeciwmgłowe
)
Zdemontować osłonę pod nadwoziem.)
Odłączyć złącze żarówki. )
Obr

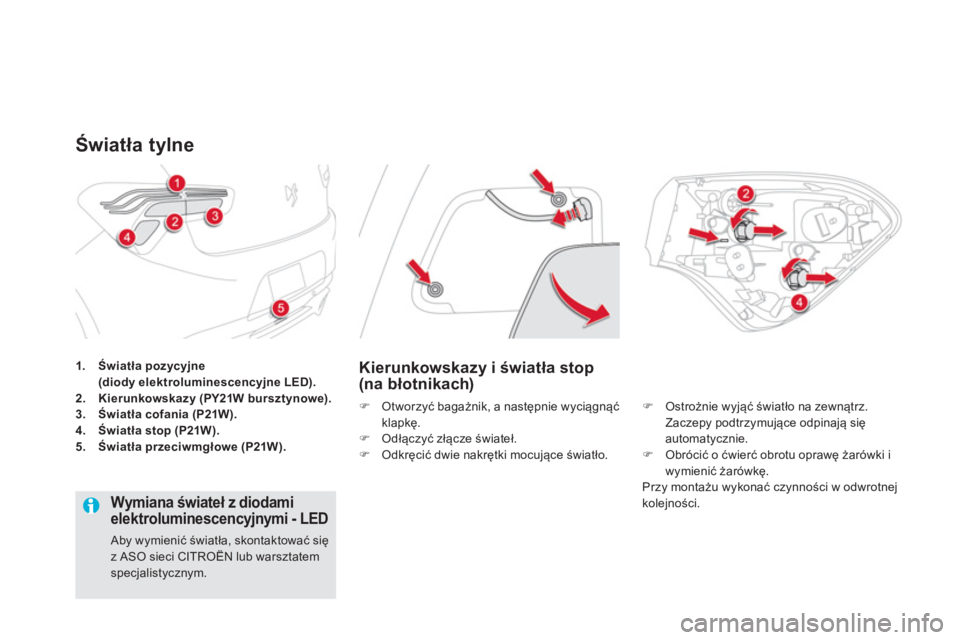

1.Światła pozycyjne(diody elektroluminescencyjne LED).2.Kierunkowskazy (PY21W bursztynowe).3.Światła cofania (P21W).4.
Światła stop (P21W).5.Światła przeciwmgłowe (P21W).
Światła tylne

















Kierunkowskazy i światła stop (na błotnikach)
)
Otworzyć bagażnik, a następnie wyciągnąć klapkę. )
Odłączyć złącze świateł. )
Odkręcić dwie nakrętki mocujące światło.
)Ostrożnie wyjąć światło na zewnątrz.Zaczepy podtrzymujące odpinają sięautomatycznie. )Obr

Informacje praktyczne

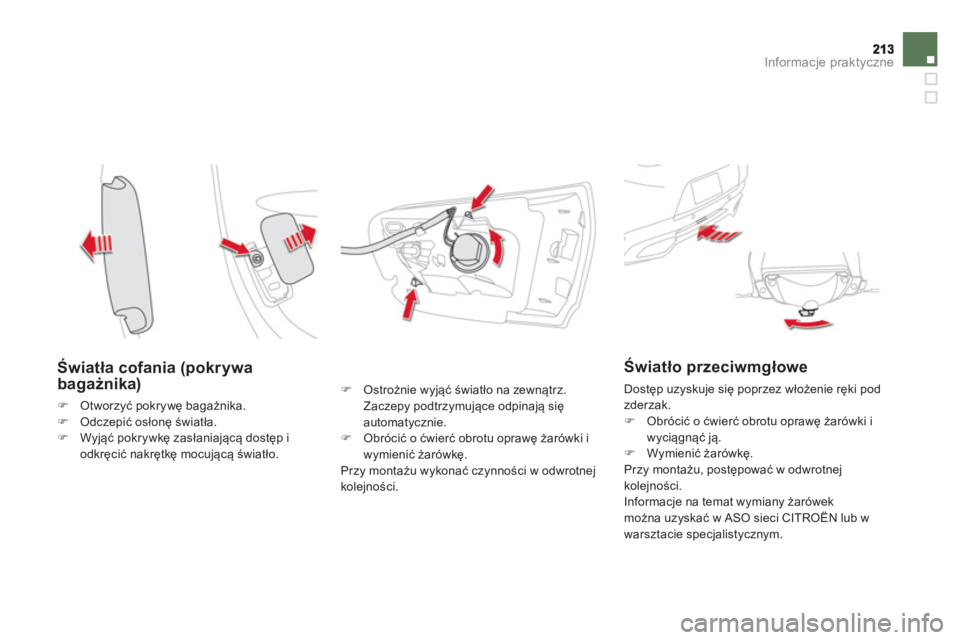

Światła cofania (pokrywa
bagażnika)
)Otworzyć pokrywę bagażnika.)Odczepić osłonę światła.)Wyjąć pokrywkę zasłaniającą dostęp i
odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyjąć światło na zewnątrz. Zaczepy podtrzymujące odpinają się
automatycznie.) Obr

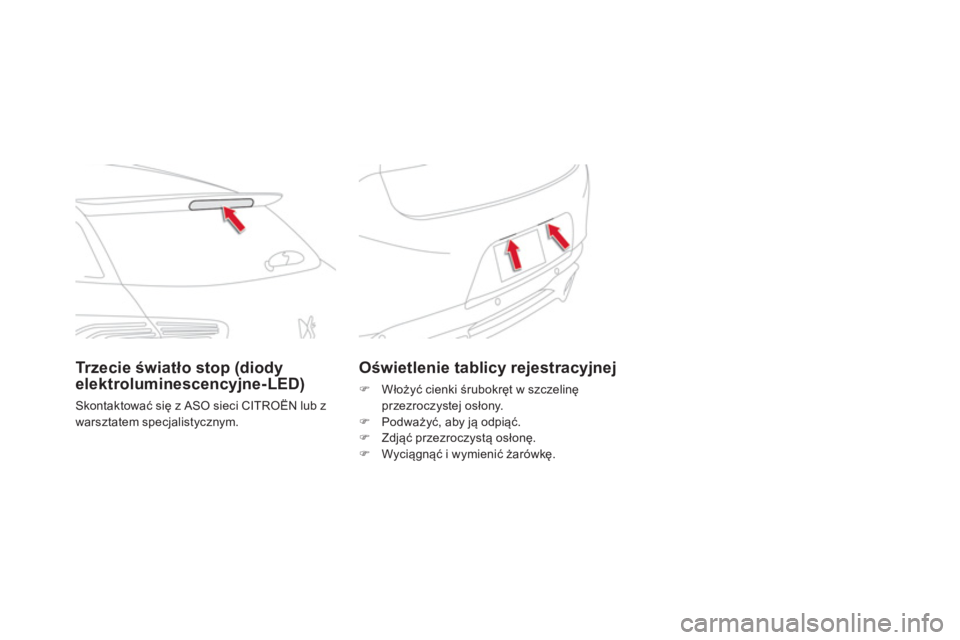

Oświetlenie tablicy rejestracyjnej
)
Włożyü cienki śrubokręt w szczelinę
przezroczystej osłony.)
Podważyü, aby ją odpiąć. )
Zdjąć przezroczystą osłonę.)
Wyciągnąć i wymienić żarówkę.
Tr z e c i e światło stop (diody
elektroluminescencyjne-LED)
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
