2012 CITROEN C3 PICASSO InstruktionsbÖcker (in Swedish)

11
159
PRAKTISK INFORMATION
Om batteriet blir urladdat går det
inte att starta motorn (se mot-
svarande punkt).
Om ett telefonsamtal påbörjas i
samma ögonblick med audio-/
navigationssystemet MyWay,
kommer det att avbrytas efter
10 minuter.
ENERGISPARLÄGE

System som bestämmer hur länge
vissa funktioner får vara igång, för att
batteriet alltid ska ha en tillräckligt god
laddning.
När motorn har stängts av kan du un-
der en sammanlagd tid om högst trettio
minuter använda olika funktioner som
t.ex. bilradio, vindrutetorkare, halvljus,
taklampor...
Den här tiden kan förkortas kraftigt om
batteriet är dåligt laddat.
Gå ur energisparläget
Dessa funktioner återaktiveras automa-
tiskt nästa gång bilen används.


)
Om du omedelbart vill fortsätta an-
vända funktionerna kan du starta
motorn och låta den vara i gång i
några ögonblick.
Du förfogar då över en tid som är dubbelt
så lång som motorn har varit igång, men
minst fem och högst trettio minuter.
Aktivering av energisparläge

När den här tiden har förfl utit visas ett
meddelande om att bilen ställer sig i en-
ergisparläge på multifunktionsdisplayen
och de aktiverade funktionerna ställs i
standbyläge.
BYTE AV TORKARBLAD FRAM ELLER BAK
Tillvägagångssätt för byte av torkarblad
utan verktyg.
Demontering



)
Lyft upp motsvarande arm.

)
Snäpp loss bladet och ta bort det.



Montering



)
Kontrollera bladets storlek fram, ef-
tersom det kortare bladet ska mon-
teras på passagerarsidan.

)
Sätt det motsvarande nya bladet på
plats och snäpp fast det.

)
Fäll försiktigt ned armen.



Före demontering av torkarblad
fram


)
Om du manövrerar torkarreglaget
inom en minut efter att tändningen
stängts av kommer torkararmarna att
ställa sig i ett vertikalt serviceläge.
Detta läge ska användas för att inte
skada torkaren och motorhuven.


Efter återmontering av
torkarblad fram


)
Slå på tändningen.

)
Aktivera torkarreglaget för att ställa
torkarbladen i normalläge.

11
160
PRAKTISK INFORMATION

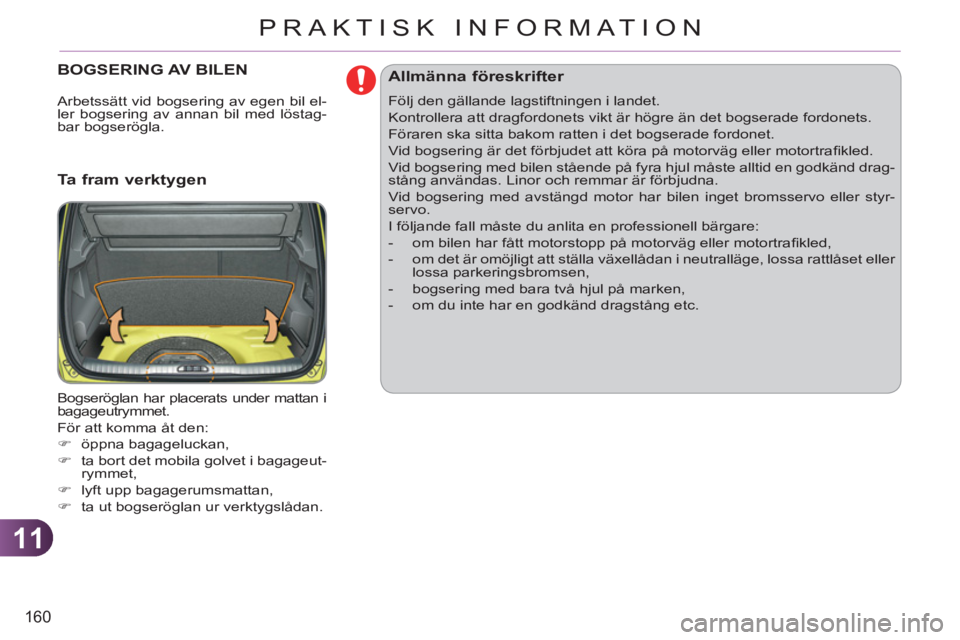

BOGSERING AV BILEN

Ta fram verkt
ygen

Bogseröglan har placerats under mattan i
bagageutrymmet.
För att komma åt den:


)
öppna bagageluckan,

)
ta bort det mobila golvet i bagageut-
rymmet,

)
lyft upp bagagerumsmattan,

)
ta ut bogseröglan ur verktygslådan.



Allmänna föreskrifter

Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre än det bogserade fordonets.
Föraren ska sitta bakom ratten i det bogserade fordonet.
Vid bogsering är det förbjudet att köra på motorväg eller motortrafi kled.
Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd drag-
stång användas. Linor och remmar är förbjudna.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr-
servo.
I följande fall måste du anlita en professionell bärgare:


- om bilen har fått motorstopp på motorväg eller motortrafi kled,

- om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller
lossa parkeringsbromsen,

- bogsering med bara två hjul på marken,

- om du inte har en godkänd dragstång etc.
Arbetssätt vid bogsering av egen bil el-
ler bogsering av annan bil med löstag-
bar bogserögla.

11
161
PRAKTISK INFORMATION

Bogsering av egen bil



)
Knäpp loss locket i den främre stöt-
fångaren genom att trycka på dess
övre del till vänster och genom att
dra i den undre delen till höger.

)
Skruva in bogseröglan till stopp.

)
Montera bogserstången.

)
Tänd varningsblinkersljusen på for-
donet som bogseras.

)
Placera växelspaken i neutralläge.

)
Knäpp loss locket i den bakre stöt-
fångaren genom att trycka på dess
undre del.

)
Skruva in bogseröglan till stopp.

)
Montera bogserstången.

)
Tänd varningsblinkersljusen på det
bogserade fordonet.



Bogsering av annan bil
Om du inte följer dessa anvisni-
gar kan vissa komponenter i
bromssystemet skadas och bi-
len kan sakna bromsservo då
motorn startas på nytt.

11
162
PRAKTISK INFORMATION
DRAGKROK FÖR SLÄPVAGN ETC.
Din bil är främst avsedd för transport av
personer och bagage, men kan även
användas för att dra en släpvagn.
Råd vid körning
Högsta tillåtna släpvagnsvikt vid lång-
varig körning i uppförsbacke beror på
lutningsgrad och utetemperatur.
Var alltid uppmärksam på kylvätske-
temperaturen.

Sidovindar


)
Tänk på att bilen blir känsligare för
sidovindar.


Kylarvätskans temperatur
Vid körning med släp i backe höjs kyl-
vätsketemperaturen.
Fläkten styrs elektriskt och avkylnings-
förmågan beror därför inte på motorns
varvtal.


)
Minska motorns varvtal genom att
sänka hastigheten.
Bromsar
Vid körning med släp förlängs broms-
sträckan.
För att begränsa upphettningen av
bromsarna, exempelvis vid körning ned-
för branta bergsvägar, rekommenderar
vi att du använder motorbromsen.

Däck


)
Kontrollera att bilens och släpvag-
nens däcktryck överensstämmer
med de tryck som rekommenderas
av tillverkaren.


Belysning


)
Kontrollera de elektriska ljussigna-
lerna på släpvagnen.

Parkeringshjälpen bak kopplas bort
automatiskt när en originaldragkrok
från CITROËN monteras.




)
Om en varningslampa och
STOP
-lampan tänds, ska
du stanna bilen och stänga
av motorn så fort som möj-
ligt.

Mekanisk anordning för påkoppling av
släpvagn med kompletterande signal-
funktioner och lyktor.

Lastfördelning


)
Fördela lasten jämnt över släpet,
med de tyngsta föremålen närmast
axeln. Kultrycket ska ligga nära det
högsta tillåtna värdet, men får inte
överskrida detta.
Luftens densitet minskar med höjden
över havet och så även motorns pre-
standa. Den maximalt tillåtna släp-
vagnsvikten ska minskas med 10 % för
varje extra 1 000 meter över havet.
I kapitlet "Tekniska data" lämnas upp-
gifter om vikter och släpvagnsvikter för
bilen. När en släpvagn är kopplad till bilen
utsätts den för stora påfrestningar och
föraren måste därför vara extra upp-
märksam.
När det gäller dragkrokar och
tillhörande elsatser rekommen-
derar vi dels att du använder
originaldelar från CITROËN,
som har testats och godkänts
för just din bil, dels att du låter
en CITROËN-verkstad eller en
annan kvalifi cerad verkstad ut-
föra monteringen.
Monteras dragkroken av någon
annan än en CITROËN-verk-
stad, måste monteringen ovill-
korligen ske efter tillverkarens
rekommendationer.

11
163
PRAKTISK INFORMATION
MONTERING AV TAKRELINGAR
Maxlast på lasträcke: 60 kg.
Om höjden överstiger 40 cm
bör bilens hastighet anpassas
till vägprofi len, för att inte skada
takrelingarna eller lastbågarna
och deras infästningar på taket.
Följ gällande lagbestämmelser
vid transport av föremål som är
längre än bilen. Vänd dig till en CITROËN-verkstad eller
en annan kvalifi cerad verkstad för mon-
tering av takrelingar eller lastbågar.

11
164
PRAKTISK INFORMATION







"Komfort":
parkeringshjälp fram och bak, kylbox,
läslampa, solskyddsgardiner, klädhäng-
are på nackstöd, mittarmstöd, spoiler,
påfyllning till doftpatron…
"Skydd":
skyddsmattor * , sätesöverdrag, stänkskydd,
stötfångarskydd…
"Transport":
bagagerumslåda, bagagerumsmatta,
dragkrok, elsats till dragkrok, takrelingar
och lastbågar, cykelhållare, skidhållare,
takbox, laststopp, lastnät, ombyggnads-
sats företagsbil/transportbil…
"Säkerhet":
inbrottslarm, varningstriangel, refl ex-
väst, alkotestare, första hjälpen-sats,
snökedjor, snöstrumpor, hjulstölds-
skydd, lokaliseringsfunktion, barnstolar,
brandsläckare, husvagnsbackspeglar,
dimljussats...

"Stil":
aluminiumfälgar, kromade backspe-
gelkåpor, kromad list på grill, läderratt,
växelspaksknoppar, fotstöd av alumi-
nium…





TILLBEHÖR

I CITROËN-butikerna fi nns ett brett sor-
timent av tillbehör och reservdelar.
Dessa har testats och godkänts både
vad gäller tillförlitlighet och säkerhet.
De är anpassade till ditt fordon och om-
fattas av CITROËNS garanti.

*
För att undvika att mattan fastnar i
pedalerna:


- se till att mattan är rätt placerad
och ordentligt fastsatt,

-
placera aldrig fl era mattor på varandra.

11
165
PRAKTISK INFORMATION

"Multimedia":
halvintegrerat navigationssystem, hands-
freesats med Bluetooth
®, bilradioappa-
rater, högtalare, DVD-läsare, USB-box,
separata navigatorer, CD för uppdatering
av kartor, HiFi-modul, radarvarnare, WiFi
on board…

Beroende på gällande lagstift-
ning i varje land kan refl exvästar,
varningstrianglar, reservlampor
och reservsäkringar vara obliga-
toriska att ha med i fordonet. Montering av elektriska utrust-
ningar eller tillbehör som inte
rekommenderas av CITROËN
kan medföra fel på fordonets
elsystem och för hög elförbruk-
ning.
Vi ber dig lägga detta på minnet
och vi rekommenderar att du
kontaktar din CITROËN-hand-
lare, som kan presentera lämp-
liga utrustningar eller tillbehör.

Installation av radiosändare
Före all eftermontering av radio-
sändare med utvändig antenn
på bilen, rekommenderar vi att
du vänder dig till din CITROËN-
handlare, som kan förse dig
med information om vilka spe-
cifi kationer som måste uppfyllas
(frekvensband, maximal utef-
fekt, antennposition, specifi ka
installationsvillkor) av de sända-
re som kan monteras, i enlighet
med direktivet för elektromag-
netisk kompabilitet för fordon
(2004/104/EG).


Hos din CITROËN-handlare kan
du även införskaffa rengörings-
och underhållsprodukter (för
in- och utvändigt bruk) - bland
annat våra miljöprodukter i se-
rien "TECHNATURE" - vätskor
som behövs för påfyllning (spo-
larvätska etc.), bättringspennor
och sprayburkar som exakt pas-
sar färgen på din bil, påfyllningar
(patron till satsen för provisoris-
ka däckreparationer…) etc.

12
166
TEKNISKA DATA

*
Gäller enbart Ryssland.
MODELLER:


MOTORER OCH VÄXELLÅDOR



Typbeteckningar:

SH...


8FP0



5FJ0

*


5FS0



5FJ8/P *



5FS8/P



BENSINMOTORER


VTi 95



VTi 115

*


VTi 120



VTi 115 *



VTi 120


Cylindervolym (cm
3
)
1 397
1 598
1 598
Cylinderdiameter x slaglängd (mm)
77 x 75
77 x 85,8
77 x 85,8

Max. effekt enl. EEG-standard (kW)

70
84 *

88
84 *

88
Max. varvtal (rpm)
6 000
5 200 *

6 000
5 200 *

6 000

Max. vridmoment enl. EEG-standard (Nm)

136
160
160
Varvtal vid max. vridmoment (rpm)
4 000
4 250
4 250
Bränsle
Blyfritt
Blyfritt
Blyfritt
Katalysator
Ja
Ja
Ja

VÄXELLÅDOR

Manuell
(5 växlar)
Manuell (5 växlar)
Manuell elstyrd (6 växlar)

OLJEVOLYM (i liter)










Motor (med byte av fi lterinsats)
4,25
4,25
4,25
