2012 CITROEN C3 PICASSO Instructieboekjes (in Dutch)

11
PRAKTISCHE INFORMATIE

Procedure


)
Plaats het wiel op de naaf.

)
Draai de wielbouten met de hand
vast.

)
Draai de slotbout (voor zover de
auto ermee uitgerust is) met de wiel-
sleutel 1
en de dop 4
iets vast.

)
Draai de overige wielbouten iets
vast met alleen de wielsleutel 1
.

)
Laat de krik zakken.

)
Vouw de krik 2
op en verwijder
hem.

Na het verwisselen van het
wiel
Verwijder de naafdop van het
wiel om het op de juiste manier
in de bagageruimte op te ber-
gen.
Rijd met een noodreservewiel
niet sneller dan 80 km/h.
Laat zo snel mogelijk het aan-
haalmoment van de wielbouten
en de bandenspanning van het
reservewiel controleren door het
CITROËN-netwerk of door een
gekwalifi ceerde werkplaats.
Laat de lekke band zo spoedig
mogelijk repareren en verwissel
hem met het reservewiel.

Monteren van het wiel


)
Draai de slotbout (voor zover de
auto ermee uitgerust is) vast met de
wielsleutel 1
en de dop 4
.

)
Draai de overige wielbouten vast
met alleen de wielsleutel 1
.

)
Bevestig de doppen op de wielbou-
ten (alleen bij lichtmetalen velgen).

)
Berg het gereedschap op in de hou-
der.

11
144
PRAKTISCHE INFORMATIE
LAMPEN VERVANGEN
Pas de onderstaande procedure toe
voor het vervangen van een defecte
lamp.








1.
Richtingaanwijzers
(H21W amberkleurig).


2.
Dimlicht (H7-55W).


3.
Grootlicht (H1-55W).


4.
Parkeerlichten (W5W).


5.
Mistlampen
(PSX24W).




De koplampunits zijn voorzien van
glas van polycarbonaat met een spe-
ciale vernislaag:


)
reinig de koplampen nooit met
een droge of schurende doek
en gebruik geen oplosmidde-
len,


)
gebruik een spons met zeepwa-
ter,

) wanneer u met een hogedruk-
reiniger hardnekkig vuil probeert
te verwijderen, houd de straal
dan nooit langdurig op de kop-
lampen, de achterlichten en de
randen ervan gericht, om be-
schadiging van de vernislaag en
de afdichtrubbers te voorkomen.


Koplampen




)
Raak de lamp niet met de
vingers aan, maar gebruik
een niet-pluizende doek.
Bij het vervangen van lampen
moet de verlichting minstens
enkele minuten uitgeschakeld
zijn (risico van ernstige verbran-
ding).
In verband met het behoud van
de kwaliteit van de koplampen
mogen uitsluitend anti-UV-lam-
pen worden gebruikt.
Vervang een kapotte lamp altijd
door een nieuwe lamp met de-
zelfde specifi caties.

11

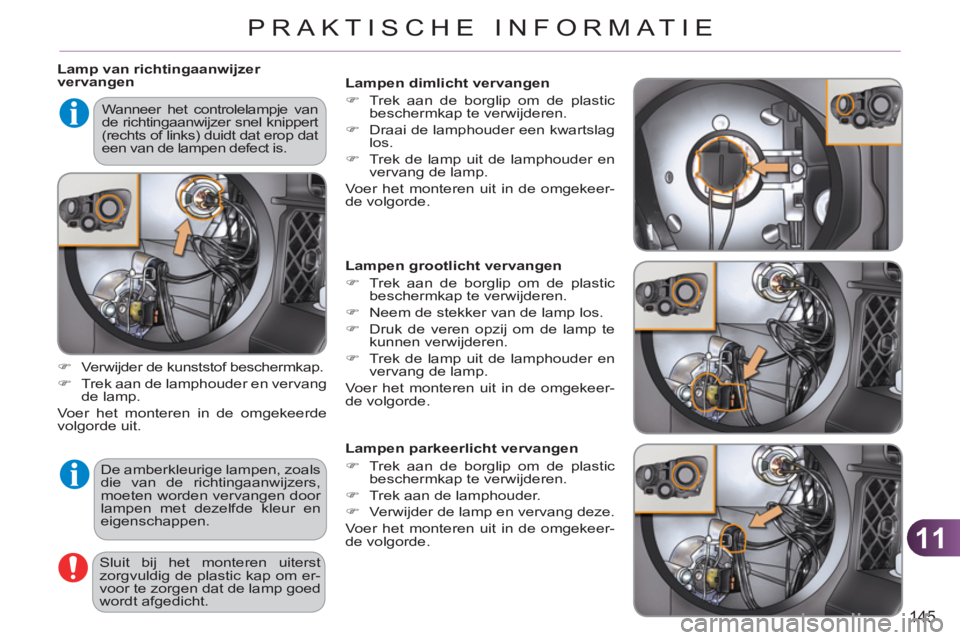

145
PRAKTISCHE INFORMATIE


Lamp van richtingaanwijzer
vervangen
De amberkleurige lampen, zoals
die van de richtingaanwijzers,
moeten worden vervangen door
lampen met dezelfde kleur en
eigenschappen.

)
Verwijder de kunststof beschermkap.

)
Trek aan de lamphouder en vervang
de lamp.
Voer het monteren in de omgekeerde
volgorde uit.
Sluit bij het monteren uiterst
zorgvuldig de plastic kap om er-
voor te zorgen dat de lamp goed
wordt afgedicht.
Wanneer het controlelampje van
de richtingaanwijzer snel knippert
(rechts of links) duidt dat erop dat
een van de lampen defect is.













Lampen grootlicht vervangen


)
Trek aan de borglip om de plastic
beschermkap te verwijderen.

)
Neem de stekker van de lamp los.

)
Druk de veren opzij om de lamp te
kunnen verwijderen.

)
Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.

Lampen parkeerlicht vervangen


)
Trek aan de borglip om de plastic
beschermkap te verwijderen.

)
Trek aan de lamphouder.

)
Verwijder de lamp en vervang deze.
Voer het monteren uit in de omgekeer-
de volgorde.






Lampen dimlicht vervangen


)
Trek aan de borglip om de plastic
beschermkap te verwijderen.

)
Draai de lamphouder een kwartslag
los.

)
Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.

11
146
PRAKTISCHE INFORMATIE

Geïntegreerde zijknipperlichten
vervangen
Een nieuw zijknipperlicht is verkrijgbaar
bij het CITROËN-netwerk of bij een ge-
kwalifi ceerde werkplaats.


)
Druk met een schroevendraaier te-
gen de zijkant van het zijknipper-
licht.

)
Wip het zijknipperlicht met de
schroevendraaier los.

)
Neem de stekker van het zijknipper-
licht los.
Demonteren:


- let erop dat u bij het demonteren
met de schroevendraaier niet de lak
van de auto beschadigt,

- laat niet de draad en de stekker aan
de binnenkant van het scherm vallen.
Voer het monteren uit in de omgekeer-
de volgorde.
Voor vragen over het demonteren
kunt u contact opnemen met het
CITROËN-netwerk of met een
gekwalifi ceerde werkplaats.







Lampen van mistlampen
vervangen
U kunt deze lampen bestellen bij het
CITROËN-netwerk of bij een gekwalifi -
ceerde werkplaats.


)
Verwijder het rooster onder de mist-
lamp.

)
Neem de stekker van de lamphou-
der los door op de borglip te druk-
ken.

)
Verwijder de lamphouder door op de
twee borglippen te drukken (boven
en onder).
Voer het monteren uit in de omgekeer-
de volgorde.
Voor vragen over het vervangen
van deze lampen kunt u terecht
bij het CITROËN-netwerk of bij
een gekwalifi ceerde werkplaats.

11
147
PRAKTISCHE INFORMATIE
Achterlichten


1.
Remlichten/parkeerlicht (12VP21/5 W).

2.
Mistachterlicht links (PR21W)

Achteruitrijlicht rechts (P21W).


3.
Richtingaanwijzers (P 21 W)
.
Lampen vervangen van remlichten /
parkeerlicht / richtingaanwijzers


)
Draai de twee bevestigingsschroe-
ven van de lamp los,

)
verwijder voorzichtig de lamp door
deze recht naar buiten te trekken,
)
verdraai de desbetreffende lamp-
houder een kwartslag,

)
verwijder de kapotte lamp en ver-
vang deze.
Voer het monteren uit in de omgekeer-
de volgorde.

11
148
PRAKTISCHE INFORMATIE

Vervangen van de mistlamp /
achteruitrijlamp


)
Open de achterklep,

)
druk de lippen in met behulp van
een schroevendraaier,

)
neem de stekker van de lamp los,

)
draai de lamphouder een kwart-
slag,

)
verwijder de lamp en vervang deze.
Verricht deze handelingen in omge-
keerde volgorde voor het monteren.
Lampen kentekenplaatverlichting
vervangen (4 lampen W5W)


)
Open de achterklep,

)
verwijder de twee doppen in de be-
kleding,

)
steek een kleine schroevendraaier
in een van de buitenste gaten van
het lampglas,

)
verdraai de lamphouder van de ka-
potte lamp een kwartslag,

)
trek de lamp uit de houder en ver-
vang de lamp.
Verricht deze handelingen in omge-
keerde volgorde voor het monteren.
Vervangen van de lampen van de
kentekenplaatverlichting (W5W)


)
Steek een dunne schroevendraaier
in een van de openingen aan de bui-
tenkant van de transparante kap,

)
duw de schroevendraaier naar bui-
ten om het lampglas los te maken,

)
verwijder het lampglas,

)
verwijder de lamp en vervang deze.
Verricht deze handelingen in omge-
keerde volgorde voor het monteren.

11
PRAKTISCHE INFORMATIE
Interieurverlichting

Plafonniers (1/W5W)
Maak de kap van de plafonnier 1
los
met een dunne schroevendraaier aan
de zijde van de schakelaar, om de de-
fecte gloeilamp te kunnen bereiken.

Kaartleeslampjes (2/W5W)
Maak de kap van de plafonnier los.
Maak indien nodig het schot van het
desbetreffende kaartleeslampje 2
los,
om de defecte gloeilamp te kunnen be-
reiken.
Voetenruimteverlichting (W5W)
Maak de kap los met een dunne schroe-
vendraaier, om de defecte gloeilamp te
kunnen bereiken.

Bagageruimteverlichting
Trek het huis los door de voet naar ach-
teren te trekken.
Zaklamp (Krypton 3,6 V)


)
Open het deksel.

)
Druk met een dunne schroeven-
draaier in de uitsparing onder het
deksel en verwijder het huis.

)
Open het huis om de gloeilamp te
vervangen.


Verlichting in de buitenspiegels
(W5W)
Maak de kap los met een dunne schroe-
vendraaier, om de defecte gloeilamp te
kunnen bereiken.

11
PRAKTISCHE INFORMATIE
CITROËN is niet aansprakelijk
voor kosten die voortvloeien
uit storingen veroorzaakt door
het monteren van extra acces-
soires die niet door CITROËN
aanbevolen en geleverd wor-
den, en die niet volgens haar
voorschriften zijn gemonteerd.
Dit geldt met name als het ge-
zamenlijke stroomverbruik van
de extra accessoires meer dan
10 milliampère bedraagt.

Montage van elektrische
accessoires
Bij het ontwerp van het elektri-
sche circuit van uw auto is reeds
rekening gehouden met de mon-
tage van zowel de standaarduit-
rusting als eventuele opties.
Raadpleeg het CITROËN-net-
werk of een gekwalifi ceerde
werkplaats voordat u andere
elektrische voorzieningen of ac-
cessoires in de auto monteert of
laat monteren.
ZEKERINGEN VERVANGEN
In het geval van een storing in een be-
paalde functie kunt u de desbetreffende
defecte zekering vervangen volgens de
onderstaande procedure.

To egang tot het gereedschap

De tang voor het verwijderen van zeke-
ringen evenals de reservezekeringhou-
ders bevinden zich aan de binnenzijde
van het deksel van de zekeringkast in
het dashboard:




)
trek aan de zijkant van het deksel
om het los te maken,

)
verwijder het deksel volledig,

)
maak de tang los.

Vervangen van een zekering

Voordat u een zekering vervangt, dient
u de oorzaak van de storing op te spo-
ren en te (laten) verhelpen.


)
U kunt aan de draad van een zeke-
ring zien of deze defect is.


)
Gebruik de speciale tang om de ze-
kering uit de zekeringkast te verwij-
deren.

)
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
stroomsterkte.

)
Selecteer de zekering aan de hand
van het nummer op de zekering-
kast, de op de zekering aangegeven
stroomsterkte en het onderstaande
overzicht.
Goed

Defect
