.Bedienung
7
Bedienungseinheit




1.
Lichtschalter und Blinker

2.
Kombiinstrument

3.
Fahrerairbag
Hupe

4.
USB-Anschluss

5.
Öffnen der Klappe des Schnell-
Ladesystems (linke Fahrzeugseite)

6.
Betätigungen zum Öffnen der Fensterheber
und Deaktivieren der Fensterheber des
Beifahrers und der Fahrgäste hinten

7.
Sicherungskasten

8.
Öffnen der Klappe des Regulär-
Ladesystems (rechte Fahrzeugseite)

9.
Scheinwerfer-Leichtweitenverstellung
Deaktivierung der Systeme ASR /ESP

10.
Betätigungen der Außenspiegel

11.
Becherhalter

12 .
seitliche Belüftungsdüsen

13.
Düse zum Entfrosten/Beschlagfreihalten
der Scheibe.

Bedienung
8

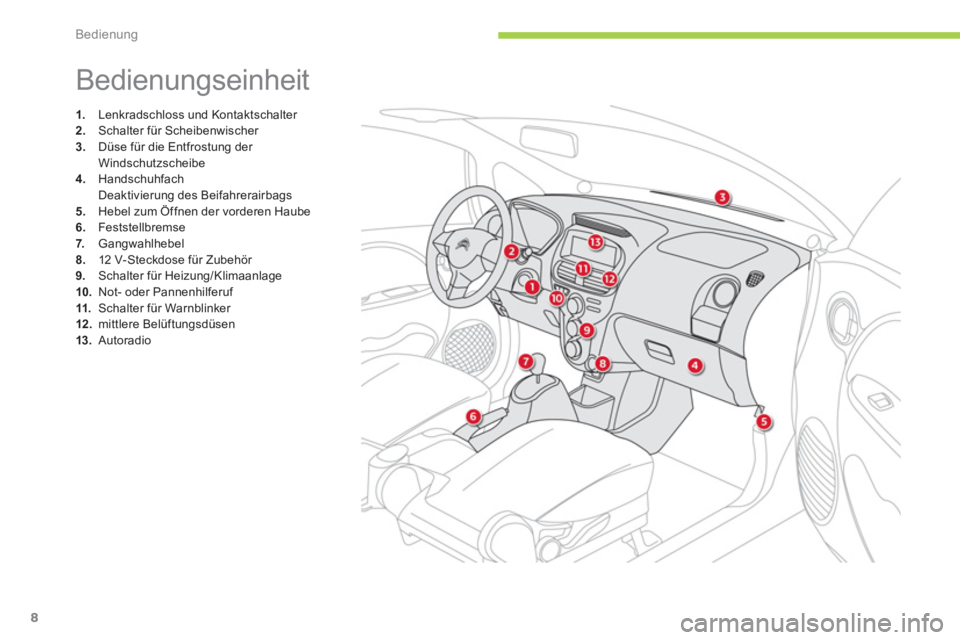

Bedienungseinheit




1.
Lenkradschloss und Kontaktschalter

2.
Schalter für Scheibenwischer

3.
Düse für die Entfrostung der
Windschutzscheibe

4.
Handschuhfach
Deaktivierung des Beifahrerairbags

5.
Hebel zum Öffnen der vorderen Haube

6.
Feststellbremse

7.
Gangwahlhebel

8.
12 V-Steckdose für Zubehör

9.
Schalter für Heizung/Klimaanlage

10.
Not- oder Pannenhilferuf

11.
Schalter für Warnblinker

12 .
mittlere Belüftungsdüsen

13.
Autoradio

.Bedienung
9

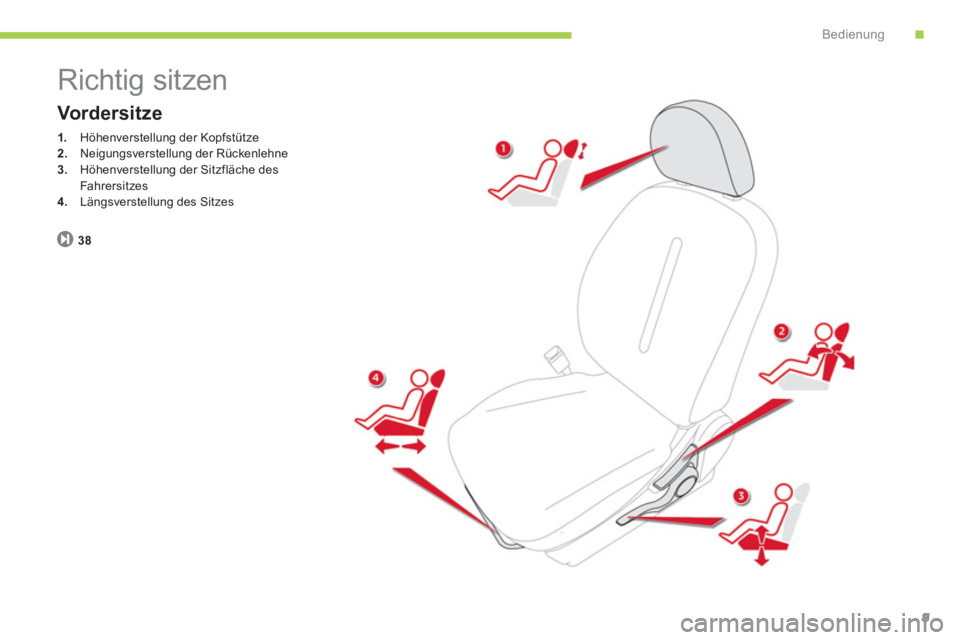

Richtig sitzen


Vord er si t ze


38





1.
Höhenverstellung der Kopfstütze

2.
Neigungsverstellung der Rückenlehne

3.
Höhenverstellung der Sitzfläche des
Fahrersit zes

4.
Längsverstellung des Sitzes

Bedienung
10

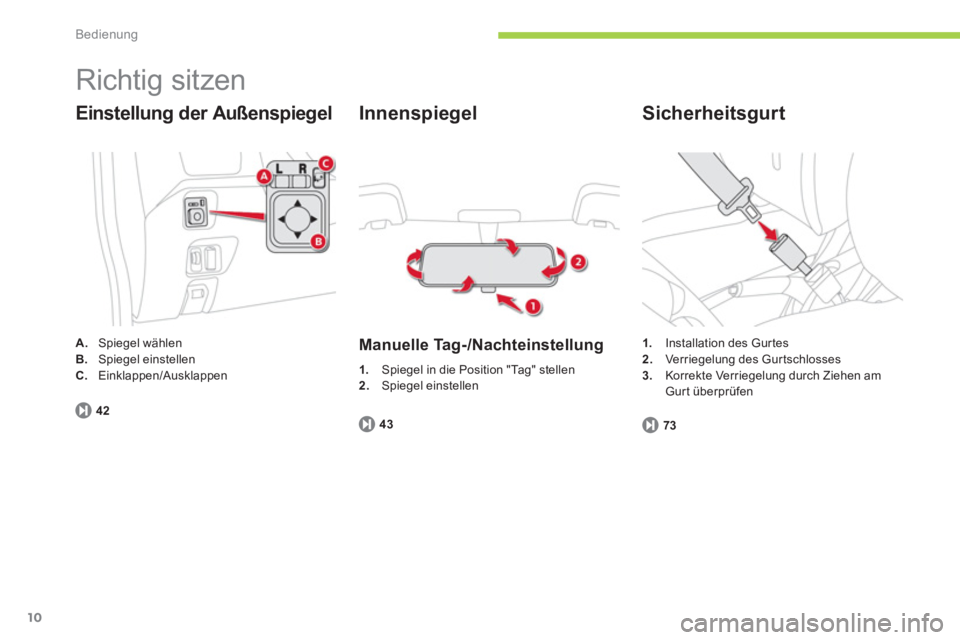

Richtig sitzen


Einstellung der Außenspiegel




A.
Spiegel wählen

B.
Spiegel einstellen

C.
Einklappen/Ausklappen

42





Innenspiegel


Manuelle Tag-/Nachteinstellung



1.
Spiegel in die Position "Tag" stellen

2.
Spiegel einstellen

43





1.
Installation des Gur tes

2.
Verriegelung des Gur tschlosses

3.
Korrekte Verriegelung durch Ziehen am
Gurt überprüfen


Sicherheitsgurt


73

.Bedienung
11

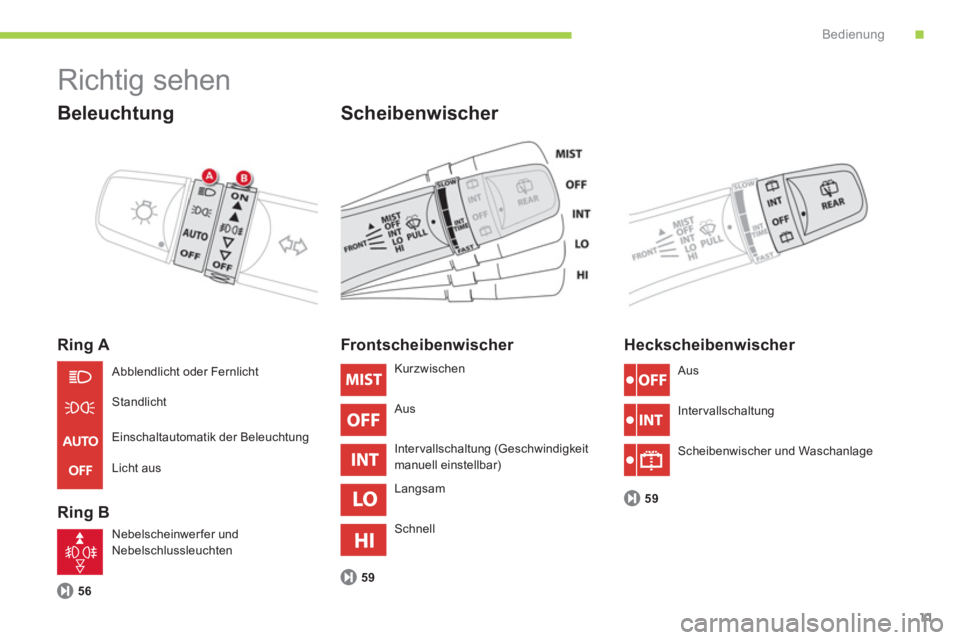

Richtig sehen


Beleuchtung


Ring A

Ring B


Scheibenwischer


56





Frontscheibenwischer


59




Heckscheibenwischer


59


Abblendlicht oder Fernlicht
Standlicht
Einschaltautomatik der Beleuchtung
Licht aus
Nebelscheinwer fer und
Nebelschlussleuchten Aus
Intervallschaltung
Scheibenwischer und Waschanlage Kurzwischen
Aus
Intervallschaltung (Geschwindigkeit
manuell einstellbar)
Langsam
Schnell

Bedienung
12

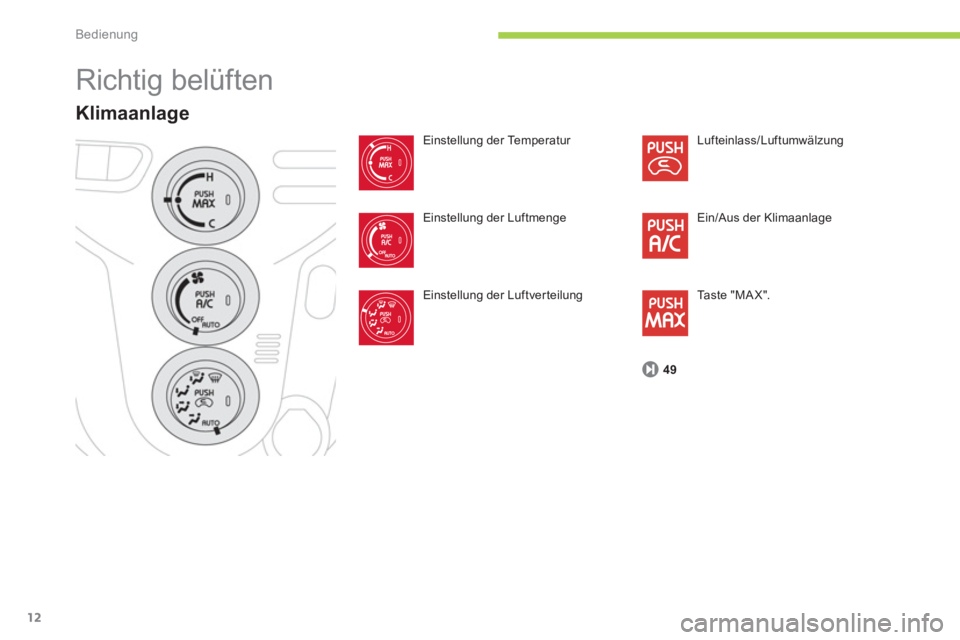

Richtig belüften


Klimaanlage

Einstellung der Temperatur
Einstellung der Luftmenge
Einstellung der Luftverteilung Lufteinlass/Luftumwälzung
Ein/Aus der Klimaanlage
Taste "MA X".

49

.Bedienung
13

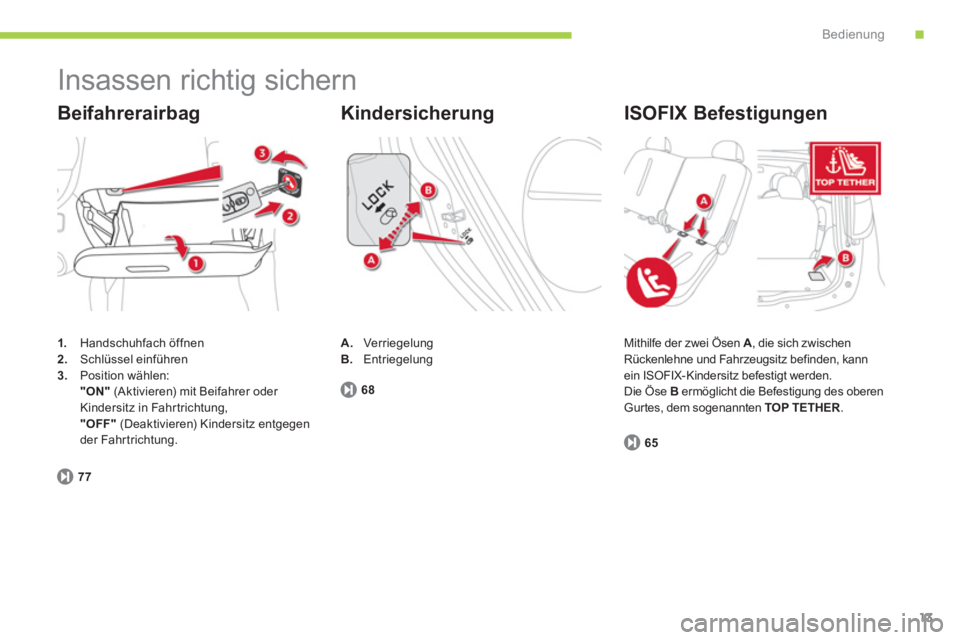

Insassen richtig sichern



1.
Handschuhfach öffnen

2.
Schlüssel einführen

3.
Position wählen:
"ON"
(Aktivieren) mit Beifahrer oder
Kindersitz in Fahrtrichtung,
"OFF"
(Deaktivieren) Kindersitz entgegen
der Fahrtrichtung.


Beifahrerairbag

Mithilfe der zwei Ösen A
, die sich zwischen
Rückenlehne und Fahrzeugsitz befinden, kann
ein ISOFIX-Kindersitz befestigt werden.
Die Öse B
ermöglicht die Befestigung des oberen
Gur tes, dem sogenannten TOP TETHER
.


ISOFIX Befestigungen


77




Kindersicherung



A.
Verriegelung

B.
Entriegelung

68



65

Bedienung
14
Richtig überwachen



1.
Bei eingeschalteter Zündung leuchten die roten
und orangefarbenen Kontrollleuchten auf.

2.
Bei laufendem Motor erlöschen diese
Kontrollleuchten.
Wenn die Kontrollleuchten nicht erlöschen,
schlagen Sie bitte auf der entsprechenden
Seite nach.

Kontrollleuchten


19



A.
Position "neutral"

B.
Energieverbrauch

C.
Bereich "Eco"

D.
Bereich "Laden"


Anzeige Energieverbrauch/-
erzeugung

27

Vier aufeinanderfolgende Warnhinweise zeigen
an, dass die in der Hauptbatterie ver fügbare
Energiemenge einen niedrigen Stand erreicht hat:


- 2 Balken leuchten auf und die
Energieanzeige im Kombiinstrument blinkt:
Reserve erreicht.

- Der letzte Balken der Energieanzeige blinkt.

- Der letzte Strich wird nicht mehr angezeigt:

Die Anzeige der Reichweite erlischt,
Heiz- und Klimaanlagenversorgung
unterbrochen.

Warnhinweise
Batterieleistung schwach

- Anzeige dieser Kontrollleuchte
im Kombiinstrument:
Motorleistung lässt allmählich nach.

26
