2012 CITROEN C-ZERO Betriebsanleitungen (in German)

8
Praktische Tipps
95



)
Lösen Sie die Schrauben mit dem
Radschlüssel.

)
Setzen Sie den Wagenheber an einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorn ( A
) oder
hinten ( B
) an, die dem zu wechselnden
Rad am nächsten liegt.

Rad abmontieren

)
Fahren Sie den Wagenheber mit Hilfe
der Kurbel hoch, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Sie
sich, dass der Wagenheber mit seiner
Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.

)
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden
bleibt.
)
Entfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.

)
Nehmen Sie das Rad ab.

i
Praktische Tipps
96

Rad montieren




)
Setzen Sie das Rad auf die Nabe.

)
Drehen Sie die Schrauben von Hand bis
zum Anschlag ein.

)
Ziehen Sie die Schrauben mit dem
Radschlüssel an.
)
Lassen Sie das Fahrzeug wieder auf den
Boden herunter.

)
Kurbeln Sie den Wagenheber zusammen
und entfernen Sie ihn.
)
Ziehen Sie die Schrauben mit dem
Radschlüssel fest.



Nach einem Radwechsel

Lassen Sie so schnell wie möglich von einem
Ver treter des CITROËN-Händlernetzes oder
einer qualifizierten Werkstatt überprüfen, ob
die Radmuttern richtig festgezogen sind und
das neue Rad den richtigen Reifendruck hat.

8
!
Praktische Tipps
97









Austausch der Glühlampen











































1.
Blinkleuchten
(W21W - 21 W)


2.
Standleuchten (W5W - 5 W)


3.
Fernlicht (HB3 - 60 W)


4.
Abblendlicht (H11 - 55 W)
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


)
Ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,


)
ver wenden Sie einen Schwamm
und Seifenwasser,

)
wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht für längere Zeit auf die
Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung
der Lackschicht und der
Dichtungsgummis zu vermeiden.



)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit UV-
Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.


Frontleuchten


5.
Nebelscheinwerfer

(H8 - 35 W)


6.
Tagfahrlicht (P13W - 13 W).

Praktische Tipps
98

)

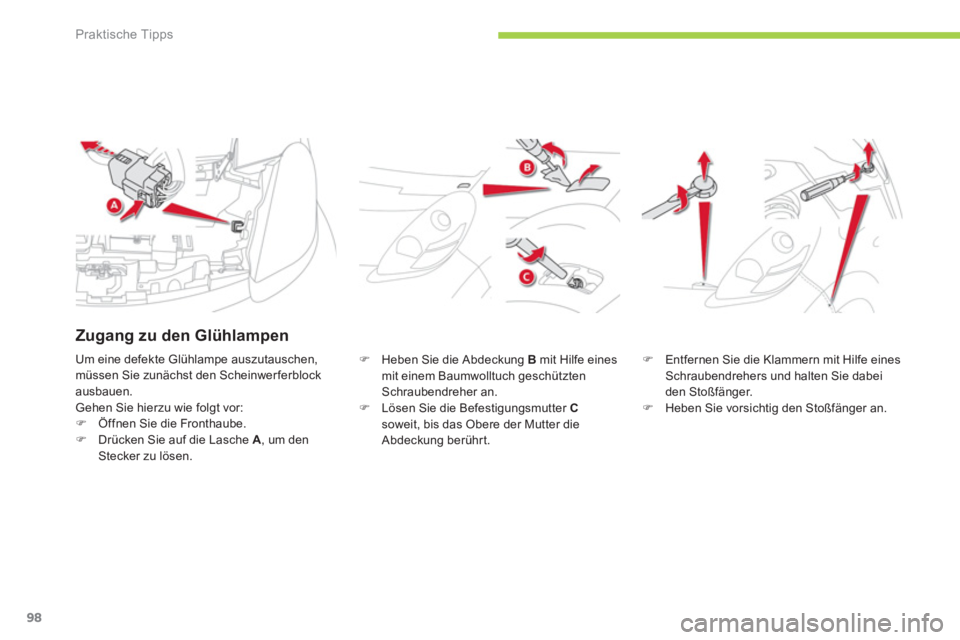

Heben Sie die Abdeckung B
mit Hilfe eines
mit einem Baumwolltuch geschützten
Schraubendreher an.

)
Lösen Sie die Befestigungsmutter C

soweit, bis das Obere der Mutter die
Abdeckung berühr t.
)
Entfernen Sie die Klammern mit Hilfe eines
Schraubendrehers und halten Sie dabei
den Stoßfänger.

)
Heben Sie vorsichtig den Stoßfänger an. Um eine defekte Glühlampe auszutauschen,
müssen Sie zunächst den Scheinwer ferblock
ausbauen.
Gehen Sie hierzu wie folgt vor:


)
Öffnen Sie die Fronthaube.

)
Drücken Sie auf die Lasche A
, um den
Stecker zu lösen.

Zugang zu den Glühlampen

8
Praktische Tipps
99

)
Lösen Sie die Befestigungsschraube D
und
halten Sie dabei den Stoßfänger gespreizt.

)
Lösen Sie die Befestigungsmutter E
.
)
Ziehen Sie den Scheinwer ferblock zu sich
heran und lösen Sie die Lasche F
, um
diesen ganz herauszunehmen.

i
Praktische Tipps
100

Austausch der Standleuchten



)
Drehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.


Austausch der Glühlampen des
Fernlichts


)
Drehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.

)
Nehmen Sie die Glühlampe heraus indem
Sie auf die Lasche drücken.

)
Tauschen Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.


Austausch der Blinkleuchten



)
Drehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Farbige Glühlampen müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.

8
Praktische Tipps
101

Austausch der Glühlampen
des Abblendlichts


)
Drehen Sie die Lampenfassung nach links
und nehmen Sie sie heraus.

)
Nehmen Sie die Lampe heraus indem Sie
auf die Lasche drücken.

)
Tauschen Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.


Austausch der
Nebelscheinwerfer/Tagfahrlichter


)
Schlagen Sie die Lenkung maximal ein, um
den Zugang zu erleichtern.

)
Entfernen Sie die Klammern und halten
Sie dabei die Schutzabdeckung der
Lampenfassung.

)
Drücken Sie die Abdeckung zur Seite.
)
Drehen Sie die Lampenfassung ( A
für
Nebelscheinwerfer, B
Tagfahlichter) nach
links und nehmen Sie sie heraus.

)
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

i
i
Praktische Tipps
102


1.
Bremsleuchten/Standleuchten (Dioden)


2.
Blinkleuchten (W Y21W - 21 W)


3.
Rückfahrscheinwer fer (W21W - 21 W)












































Heckleuchten

Die bernsteingelben Glühlampen wie
die der Blinker müssen durch Lampen
mit gleichen Daten und gleicher Farbe
ersetzt werden. Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben
der Scheinwer fer und der
Heckleuchten von innen beschlagen;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.



Austausch der integrierten
seitlichen Zusatzblinker
(WY5W - 5 W)


)
Schieben Sie den Zusatzblinker nach
hinten und lösen Sie ihn.

)
Drehen Sie die Lampenfassung nach links
und nehmen Sie sie heraus.

)
Haken Sie den Zusatzblinker aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
