2012 CITROEN C-ZERO Betriebsanleitungen (in German)

9
i
Kontrollen
119

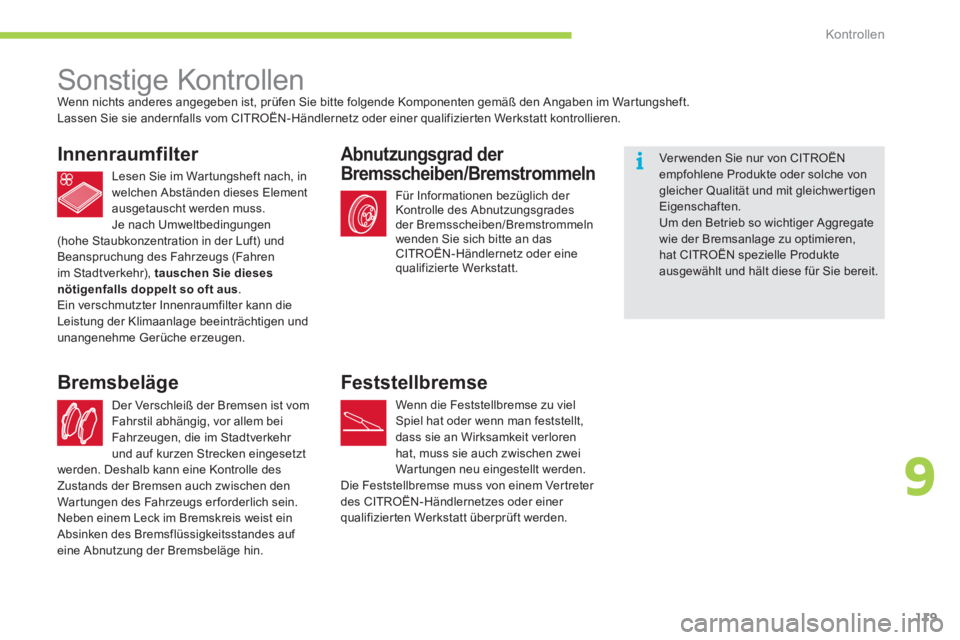

Sonstige Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im War tungsheft.
Lassen Sie sie andernfalls vom CITROËN-Händlernetz oder einer qualifizierten Werkstatt kontrollieren.


Innenraumfilter

Lesen Sie im War tungsheft nach, in
welchen Abständen dieses Element
ausgetauscht werden muss.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr), tauschen Sie dieses
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle des
Zustands der Bremsen auch zwischen den
Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.



















Bremsbeläge

Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Aggregate
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.


Feststellbremse


Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Werkstatt überprüft werden.

Abnutzungsgrad der
Bremsscheiben/Bremstrommeln

Für Informationen bezüglich der
Kontrolle des Abnutzungsgrades
der Bremsscheiben/Bremstrommeln
wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine
qualifizier te Werkstatt.

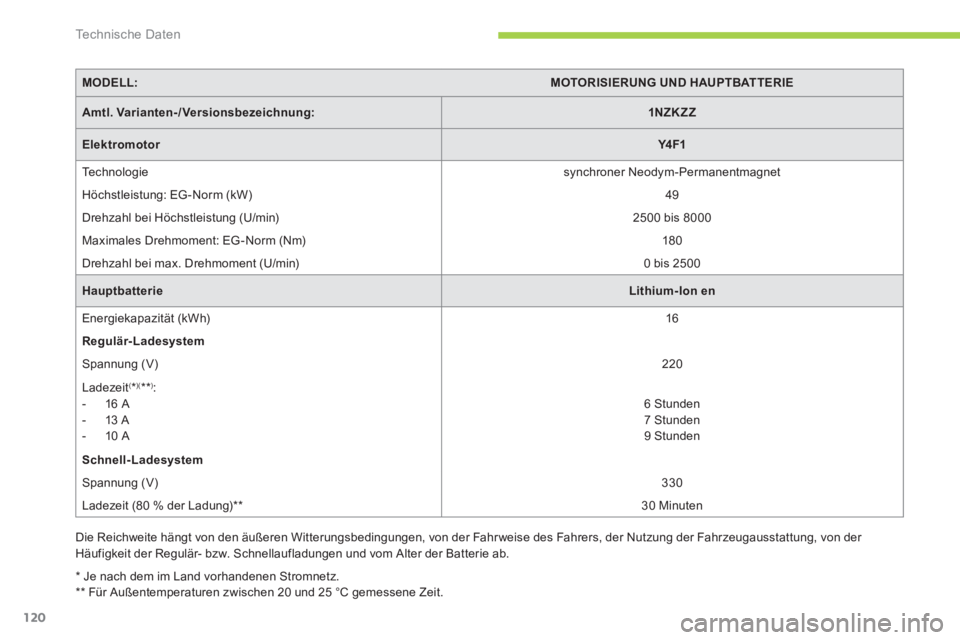

Technische Daten
120

MODELL:



MOTORISIERUNG UND HAUPTBATTERIE



Amtl.

Varianten-/Versionsbezeichnung

:


1NZK Z Z



Elektromotor



Y4 F1


Te c h n o l o g i e

synchroner Neodym-Permanentmagnet
Höchstleistung: EG -Norm (kW)

49
Drehzahl bei Höchstleistung (U/min)
2500 bis 8000
Maximales Drehmoment: EG-Norm (Nm)
18 0
Drehzahl bei max. Drehmoment (U/min)
0 bis 2500

Hauptbatterie



Lithium-Ion
en


Energiekapazität (kWh)

16

Regul

ä

r-Ladesystem

Spannung (V)

220
Ladezeit
(

* )
(

** )
:


- 16 A

- 13 A

- 10 A

6 Stunden
7 Stunden
9 Stunden

Schnell-Ladesystem

Spannung (V)

330
Ladezeit (80 % der Ladung) **

30 Minuten

* Je nach dem im Land vorhandenen Stromnetz.

** Für Außentemperaturen zwischen 20 und 25 °C gemessene Zeit. Die Reichweite hängt von den äußeren Witterungsbedingungen, von der Fahr weise des Fahrers, der Nutzung der Fahrzeugausstattung, von der
Häufigkeit der Regulär- bzw. Schnellaufladungen und vom Alter der Batterie ab.

10
!
Technische Daten
121

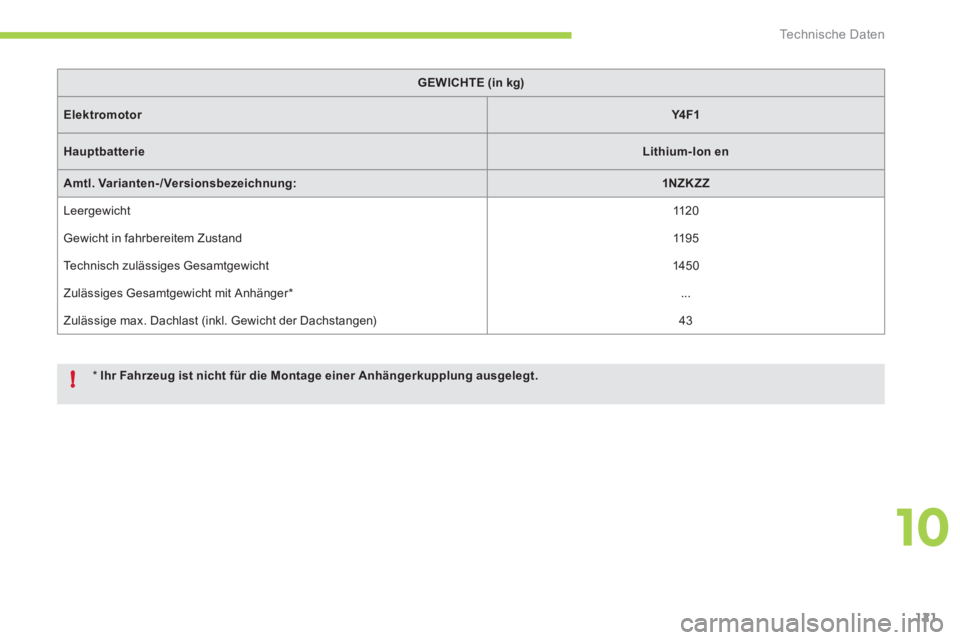

GEWICHTE (in kg)



Elektromotor



Y4 F1



Hauptbatterie



Lithium-Ion
en



Amtl. Varianten-/Versionsbezeichnung

:


1NZK Z Z


Leergewicht

112 0
Gewicht in fahrbereitem Zustand

11 9 5
Technisch zulässiges Gesamtgewicht

145 0
Zulässiges Gesamtgewicht mit Anhänger* ...
Zulässige max. Dachlast (inkl. Gewicht der Dachstangen)
43
* Ihr Fahrzeug ist nicht für die Montage einer Anhängerkupplung ausgelegt.

Technische Daten
122

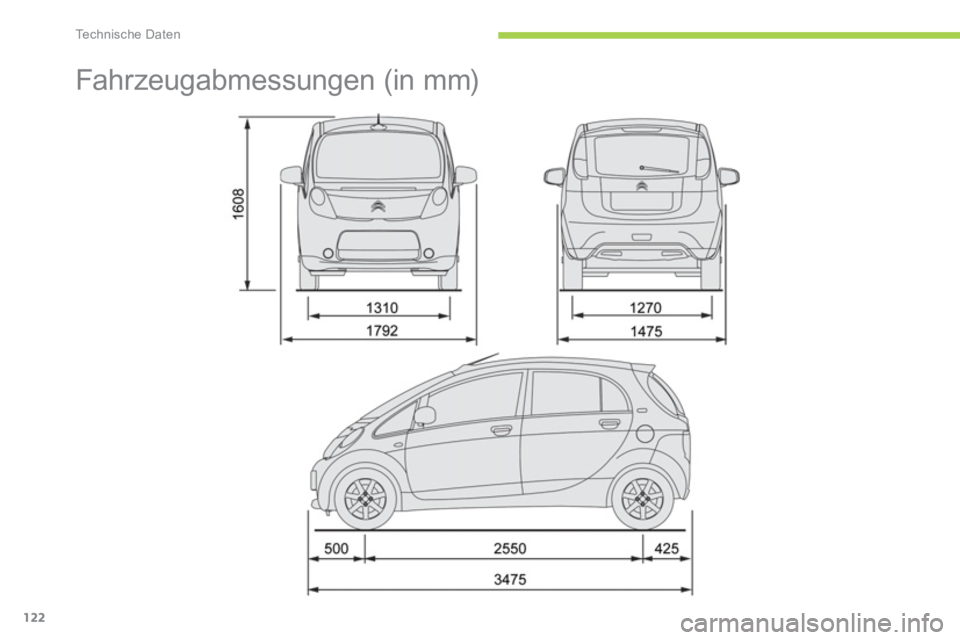

Fahrzeugabmessungen (in mm)

10
i
i
Technische Daten
123

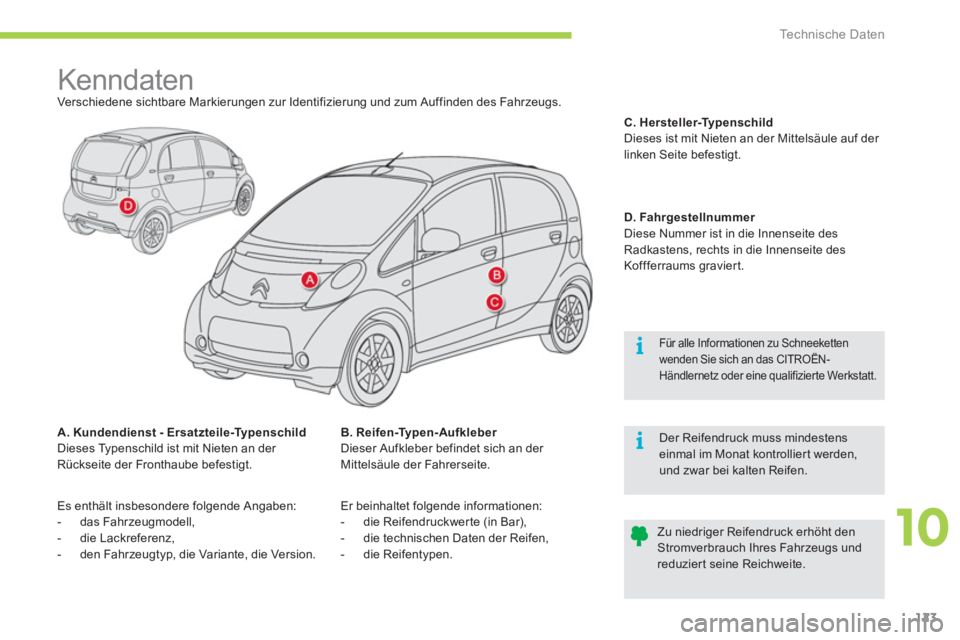

Kenndaten
Verschiedene sichtbare Markierungen zur Identifizierung und zum Auffinden des Fahrzeugs.

A. Kundendienst - Ersatzteile-Typenschild

Dieses Typenschild ist mit Nieten an der
Rückseite der Fronthaube befestigt. Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.
Zu niedriger Reifendruck erhöht den
Stromverbrauch Ihres Fahrzeugs und
reduziert seine Reichweite.
B

. Reifen-Typen-Aufkleber

Dieser Aufkleber befindet sich an der
Mittelsäule der Fahrerseite.
Er beinhaltet folgende informationen:


- die Reifendruckwerte (in Bar),

- die technischen Daten der Reifen,

- die Reifentypen.
C. Hersteller-Typenschild

Dieses ist mit Nieten an der Mittelsäule auf der
linken Seite befestigt.

D

. Fahrgestellnummer

Diese Nummer ist in die Innenseite des
Radkastens, rechts in die Innenseite des
Koffferraums gravier t.
Für alle Informationen zu Schneeketten
wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.
Es enthält insbesondere folgende Angaben:


- das Fahrzeugmodell,

- die Lackreferenz,

- den Fahrzeugtyp, die Variante, die Version.

124

125

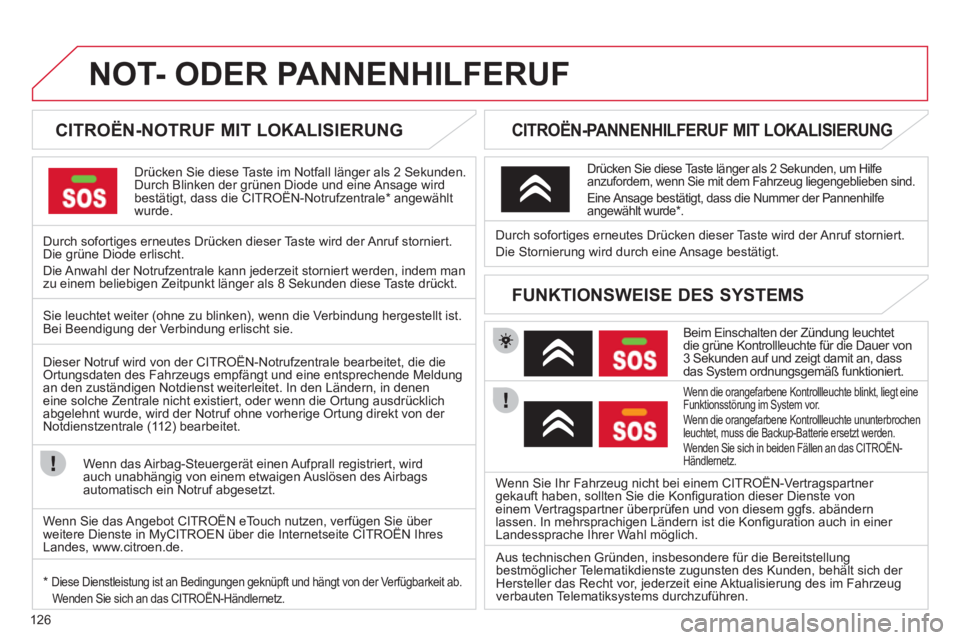

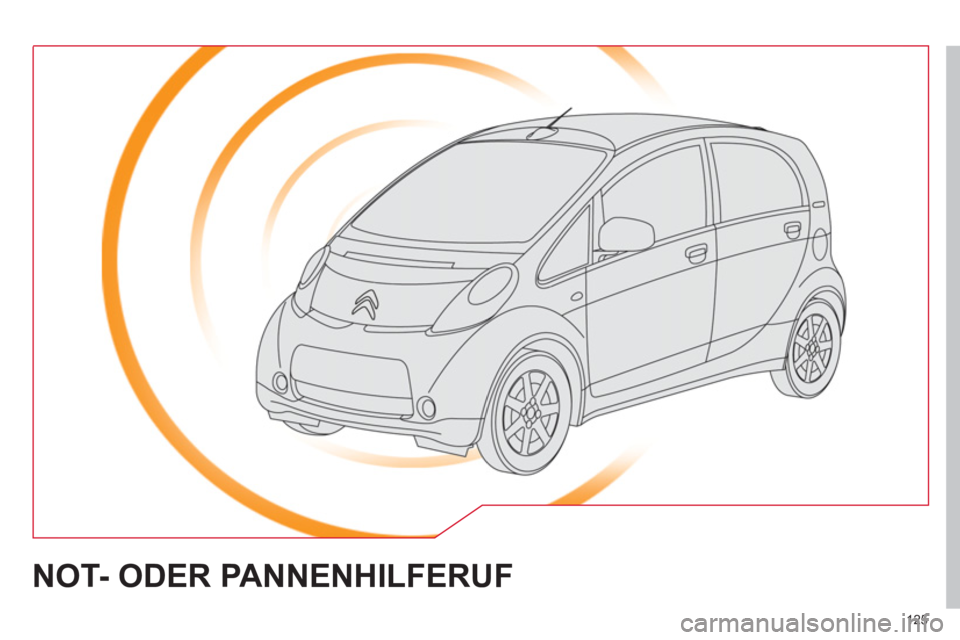

NOT- ODER PANNENHILFERUF

126














NOT- ODER PANNENHILFERUF








CITROËN-NOTRUF MIT LOKALISIERUNG


Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Ansage wird
bestätigt, dass die CITROËN-Notrufzentrale * angewählt
wurde.

Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die grüne Diode erlischt.
Die Anwahl der Notrufzentrale kann jederzeit storniert werden, indem man
zu einem beliebigen Zeitpunkt länger als 8 Sekunden diese Taste drückt.


CITROËN-PANNENHILFERUF MIT LOKALISIERUNG


Beim Einschalten der Zündung leuchtet
die grüne Kontrollleuchte für die Dauer von
3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert.


Wenn die orangefarbene Kontrollleuchte blinkt, liegt eine
Funktionsstörung im System vor.
Wenn die orangefarbene Kontrollleuchte ununterbrochen
leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden Sie sich in beiden Fällen an das CITROËN-
Händlernetz.


Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde * .


FUNKTIONSWEISE DES SYSTEMS


Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.
Bei Beendigung der Verbindung erlischt sie.

Dieser Notruf wird von der CITROËN-Notrufzentrale bearbeitet, die die
Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung
an den zuständigen Notdienst weiterleitet. In den Ländern, in denen
eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich
abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der
Notdienstzentrale (112) bearbeitet.

Wenn das Airbag-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.



*

Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab.
Wenden Sie sich an das CITROËN-Händlernetz.


Wenn Sie Ihr Fahrzeug nicht bei einem CITROËN-Vertragspartner
gekauft haben, sollten Sie die Konfi guration dieser Dienste von
einem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer
Landessprache Ihrer Wahl möglich.

Aus technischen Gründen, insbesondere für die Bereitstellung
bestmöglicher Telematikdienste zugunsten des Kunden, behält sich der
Hersteller das Recht vor, jederzeit eine Aktualisierung des im Fahrzeug
verbauten Telematiksystems durchzuführen.

Wenn Sie das Angebot CITROËN eTouch nutzen, verfügen Sie über
weitere Dienste in MyCITROEN über die Internetseite CITROËN Ihres
Landes, www.citroen.de.
