2012 CITROEN C-ZERO Betriebsanleitungen (in German)

7
i
!
Sicherheit
71

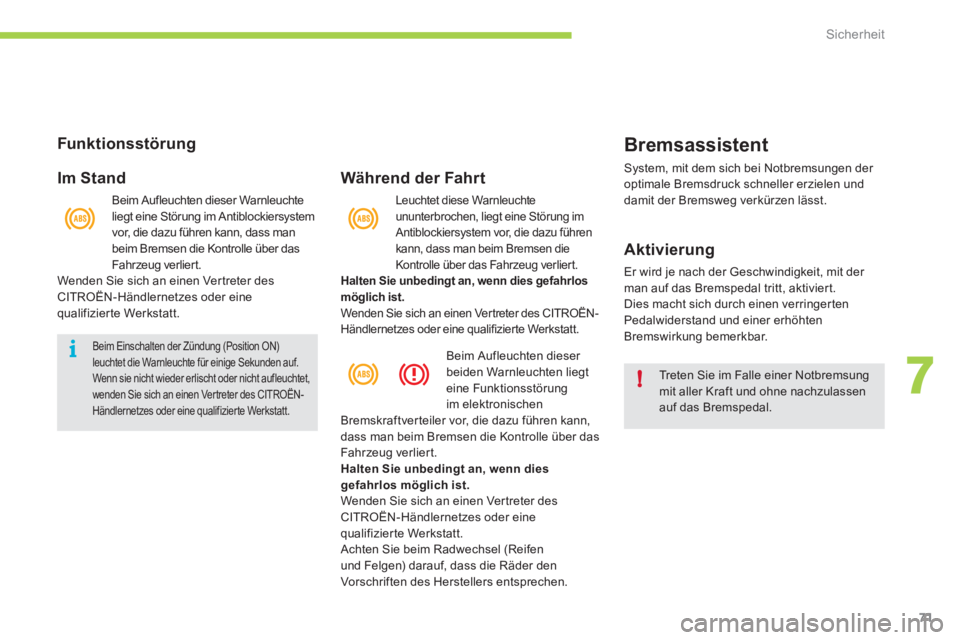

Funk tionsstörung

Im Stand

Beim Einschalten der Zündung (Position ON)
leuchtet die Warnleuchte für einige Sekunden auf.
Wenn sie nicht wieder erlischt oder nicht aufleuchtet,
wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt.


Leuchtet diese Warnleuchte
ununterbrochen, liegt eine Störung im
Antiblockiersystem vor, die dazu führen
kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.

Halten Sie unbedingt an, wenn dies gefahrlos
möglich ist

.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt.

Während der Fahrt

Beim Aufleuchten dieser
beiden Warnleuchten liegt
eine Funktionsstörung
im elektronischen
Bremskraftverteiler vor, die dazu führen kann,
dass man beim Bremsen die Kontrolle über das
Fahrzeug verliert.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist

.

Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder den
Vorschriften des Herstellers entsprechen.
Beim Aufleuchten dieser Warnleuchte
liegt eine Störung im Antiblockiersystem
vor, die dazu führen kann, dass man
beim Bremsen die Kontrolle über das
Fahr zeug verlier t.
Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.








Bremsassistent

System, mit dem sich bei Notbremsungen der
optimale Bremsdruck schneller erzielen und
damit der Bremsweg verkürzen lässt.

Aktivierung

Er wird je nach der Geschwindigkeit, mit der
man auf das Bremspedal tritt, aktivier t.
Dies macht sich durch einen verringer ten
Pedalwiderstand und einer erhöhten
Bremswirkung bemerkbar.
Treten Sie im Falle einer Notbremsung
mit aller Kraft und ohne nachzulassen
auf das Bremspedal.

!
Sicherheit
72

Antriebsschlupfregelung
(ASR) und Elektronisches
Stabilitätsprogramm (ESP)














Systeme zur Kontrolle der Spurtreue



Deaktivierung

Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im Morast,
Schnee, auf beweglichem Untergrund, usw.
festgefahren ist) kann es sich als zweckmäßig
er weisen, die Systeme ASR und ESP zu
deaktivieren, damit die Räder durchdrehen und
wieder Bodenhaftung finden.


)
Drücken Sie diese Taste unterhalb
des Armaturenbretts (Fahrerseite), bis
das entsprechende Zeichen auf dem
Kombiinstrument erscheint.


Aktivierung

Die Systeme werden automatisch bei jedem
Starten des Fahrzeugs aktiviert.
Sie treten bei Problemen mit der Bodenhaftung
oder der Beibehaltung der Fahrspur in Aktion.
Die Anzeige dieses Symbols gibt an,
dass ASR und ESP deaktivier t sind.


Reaktivierung

Diese Systeme werden nicht automatisch reaktiviert.


)
Drücken Sie erneut die Taste, um die
Systeme manuell zu reaktivieren.
Das Erlöschen des Symbols im
Kombiinstrument zeigt an, dass ASR und ESP
reaktivier t sind.
Die Antriebsschlupfregelung sorgt für optimalen
Antrieb und verhinder t ein Durchdrehen
der Räder, indem sie auf die Bremsen der
Antriebsräder und den Motor einwirkt.
Das elektronische Stabilitätsprogramm wirkt
auf die Bremse eines oder mehrerer Räder und
auf den Motor, um das Fahrzeug innerhalb der
physikalischen Gesetzmäßigkeiten in die vom
Fahrer gewünschte Richtung zu lenken.
Wenn die Systeme in Betrieb sind,
blinkt diese Kontrollleuchte im
Kombiinstrument.

ASR und ESP bieten zusätzliche Sicherheit
bei normaler Fahr weise, sollten jedoch den
Fahrer nicht dazu verleiten, riskanter oder zu
schnell zu fahren.
Diese Systeme funktionieren nur zuverlässig
unter der Voraussetzung, dass die Vorschriften
des Herstellers bezüglich der Räder
(Bereifung und Felgen), der Bremsanlage, der
elektronischen Bauteile und der Montage-
und Reparaturver fahren des CITROËN-
Händlernetzes eingehalten werden.
Lassen Sie sie nach einem Aufprall von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Werkstatt überprüfen.



Funk tionsstörung

Die Anzeige dieser Kontrollleuchten
im Kombiinstrument weist auf eine
Funktionsstörung der Systeme hin.
Wenden Sie sich an das CITROËN-Händlernetz oder
eine qualifizier te Werkstatt, um die Systeme ASR /ESP
überprüfen zu lassen.

7
Sicherheit
73
Sicherheitsgurte


Sicherheitsgurte vorn











Gurt anlegen



)
Ziehen Sie das Gur tband heraus
und stecken Sie den Riegel in das
Gur tschloss A
.

)
Überprüfen Sie durch Ziehen am Gur t,
ob dieser korrekt eingerastet ist.



Warnleuchte für nicht
angelegten/gelösten Gurt vorn
Wenn der Fahrer seinen Gur t innerhalb einer
Minute nach Einschalten der Zündung nicht
anlegt, blinkt die Warnleuchte in Verbindung mit
einem zeitweisen akustischen Signal.
Das Blinken der Warnleuchte und das
akustische Signal werden nach etwa
90 Sekunden unterbrochen, setzen
anschließend wieder ein und bleiben aktiv,
solange der Fahrer seinen Gur t nicht anlegt.
Wird der Gurt während der Fahr t
gelöst,
erscheinen die gleichen Warnsignale.

Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gur tstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls
werden die Gur te durch den pyrotechnischen
Gurtstraffer schlagartig gespannt, so dass sie
fest am Körper der Insassen anliegen.
Die pyrotechnischen Gur tstraffer sind
funktionsbereit, wenn die Zündung
eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck
des Gur tes auf den Brustkorb der Insassen und
bietet ihnen auf diese Weise besseren Schutz.



Gurt lösen



)
Drücken Sie auf den roten Knopf des
Gur tschlosses A
.


Bei eingeschalteter Zündung leuchtet diese
Warnleuchte in Verbindung mit einem
akustischen Signal für mehrere Sekunden,
wenn der Fahrer und/oder der Beifahrer
den Gur t nicht angelegt haben/hat.

Sicherheit
74





Sicherheitsgurte hinten

Die Rücksitze sind mit zwei Gurten
ausgerüstet, von denen jeder über
eine Dreipunktverankerung und eine
Aufrollvorrichtung verfügt.

Gurt anlegen



)
Ziehen Sie das Gur tband heraus und
stecken Sie den Riegel in das Gur tschloss.

)
Überprüfen Sie durch Ziehen am Gur t, ob
dieser korrekt eingerastet ist.



Gurt lösen



)
Drücken Sie auf den roten Knopf des
Gurtschlosses.



Kontrollleuchten für
nichtangelegten Sicherheitsgurt
Kontrollleuchte für Gurt hinten rechts.
Kontrollleuchte für Gurt hinten links.
Das Aufleuchten einer dieser Kontrollleuchten
im Kombiinstrument zeigt an, dass einer
der Fahrgäste hinten seinen Sicherheitsgurt
abgelegt hat.

7
i
Sicherheit
75




Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgur te richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgur te haben einen
Gur taufroller, mit dem die Gur tlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen,
wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am
Hals anliegt.
Die Gur taufroller sind mit einer
automatischen Blockiervorrichtung
ausgerüstet, die bei einem Aufprall, einer
Notbremsung oder einem Überschlag des
Fahrzeugs wirksam wird. Sie können sie
lösen, indem Sie fest am Gurt ziehen und ihn
wieder loslassen, damit er sich wieder leicht
einrollt.
Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen mit
einem einzigen Gurt an.
Halten Sie während der Fahr t kein Kind auf
dem Schoß. Ein Sicherheitsgurt kann nur wirksamen
Schutz bieten, wenn:


- er so fest wie möglich am Körper anliegt,

- Sie ihn in einer gleichmäßigen
Bewegung vorziehen und darauf achten,
dass er sich nicht verdreht,

- nur eine einzige Person damit
angeschnallt ist,

- er keine Schnittspuren aufweist und
nicht ausgefranst ist,

- er nicht veränder t und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten
an Ihrem Fahrzeug an eine qualifizierte
Werkstatt, die über die Kompetenz und
das geeignete Material ver fügt - dies ist im
CITROËN-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgur te in
regelmäßigen Abständen durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Werkstatt überprüfen, vor allem
wenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gurte mit Seifenwasser
oder einem im CITROËN-Händlernetz
erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positionier t und aufgerollt ist.


Bei einem Aufprall


Je nach Ar t und Heftigkeit des Aufpralls

kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem CITROËN-
Vertragspartner oder einer qualifizierten
Werkstatt überprüfen und gegebenenfalls
austauschen.

i
!
Sicherheit
76





Airbags

Die Airbags dienen dazu, die Insassen bei
einem starken Aufprall optimal zu schützen. Sie
ergänzen die Wirkung der Sicherheitsgur te mit
Gurtkraftbegrenzer.
Bei einem Aufprall registrieren und
analysieren die elektronischen Sensoren
einen Frontal- und Seitenaufprall in den
Aufprallerkennungsbereichen:


- Bei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahrzeuginsassen. Unmittelbar nach
dem Aufprall entweicht das Gas aus den
Airbags, so dass diese den Insassen weder
die Sicht nehmen noch sie gegebenenfalls
beim Aussteigen behindern.

- Bei einem leichten Aufprall, einem Aufprall
an der Heckpartie und, unter bestimmten
Bedingungen, bei einem Überschlag
werden die Airbags nicht ausgelöst. In
diesen Fällen bietet der Sicherheitsgurt
allein optimalen Schutz.



Die Airbags funktionieren nicht bei
ausgeschalteter Zündung .
Das Airbagsystem funktionier t nur
einmal. Sollte es zu einem zweiten
Aufprall kommen (im Verlauf desselben
Unfalls oder eines weiteren Unfalls)
funktionier t der Airbag nicht mehr. Beim Auslösen des oder der
Airbags kommt es zu einer leichten,
unschädlichen Rauchentwicklung und
die Aktivierung der Pyropatrone im
System verursacht einen Knall.
Dieser Rauch ist nicht schädlich, kann
aber bei empfindlichen Personen
Reizungen hervorrufen.
Der Explosionsknall kann für kurze
Zeit das Hör vermögen geringfügig
beeinträchtigen.



Aufprallerkennungsbereiche



A.
Frontalaufprallbereich

B.
Seitenaufprallbereich










Frontairbags


Aktivierung

Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A
insgesamt oder
teilweise, entlang der Fahrzeuglängsachse in
horizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbags
gleichzeitig ausgelöst, es sei denn, der
Beifahrerfrontairbag ist deaktiviert.
Der Frontairbag entfaltet sich zwischen
dem Fahrgast vorn im Fahrzeug und dem
Armaturenbrett, um die Schleuderbewegung
nach vorn abzuschwächen. System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr an Kopf und Oberkörper
verminder t.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs.

7
!
Sicherheit
77

Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:


)
Stecken Sie bei ausgeschalteter
Zündung
den Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags A
,

)
drehen Sie ihn auf "OFF"
,

)
ziehen Sie den Schlüssel ab. Diese Kontrollleuchte leuchtet auf der
Mittelkonsole bei eingeschalteter Zündung auf
und solange der Beifahrerairbag deaktiviert ist.

Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrerairbag, wenn Sie
einen Kindersitz entgegen der Fahrtrichtung
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.


Reaktivierung

Drehen Sie, sobald Sie den Kindersitz
entfernen, den Schalter A
wieder auf "ON"
,
um den Airbag erneut zu aktivieren und die
Sicherheit des Beifahrers bei einem Aufprall zu
gewährleisten.
Die zugehörige Kontrollleuchte erlischt.


Funk tionsstörung


Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet,
wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine
qualifizier te Werkstatt, um das
System überprüfen zu lassen.
Die Airbags könnten im Falle
eines starken Aufpralls nicht mehr
ausgelöst werden.

!
Sicherheit
78






Seitenairbags


Auslösung

Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B

oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden Türinnenblech. System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell
an der Türseite integrier t.

Aufprallerfassungssbereiche



A.
Frontalaufprallbereich

B.
Seitenaufprallbereich









Kopfairbags

System, das Fahrer und Insassen bei einem
starken seitlichen Aufprall Schutz bietet und die
Kopfverletzungsgefahr beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen wird
der Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird
der Airbag nicht ausgelöst.


Aktivierung

Bei einem starken seitlichen Aufprall, der
auf den gesamten Seitenaufprallbereich B

oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
wird jeder Kopfairbag gleichzeitig mit dem
entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.

Wenn diese Kontrollleuchte im Kombiinstrument
in Verbindung mit dieser Anzeige auf dem
Bildschirm des Kombiinstruments aufleuchtet,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt,
um das System überprüfen zu lassen. Die
Airbags werden bei einem starken Aufprall
möglicher weise nicht mehr ausgelöst.



Funk tionsstörung
