2012.5 Peugeot 508 Manuale del proprietario (in Italian)

8
215
Informazioni pratiche
Il montaggio di un equipaggiamento o diun accessorio elettrico non omologato da PEUGEOT, può provocare unapanne al sistema elettronico del veicoloed un consumo eccessivo.Prestare quindi la massima attenzionea questa precauzione e rivolgersi ad un rappresentante della marca PEUGEOT per farsi illustrare la gamma diequipaggiamenti o accessori omologati.



Installazione di trasmettitori per radiocomunicazione

Prima dell'installazione di trasmettitoriper radiocomunicazione in post-vendita, con antenna esterna sulveicolo, consultare la Rete PEUGEOT che comunicherà le caratteristiche degli stessi (banda di frequenza, potenza massima d'uscita, posizione
dell'antenna, condizioni specifiched'installazione) che possono esseremontati, secondo la DirettivaCompatibilità Elettromagnetica Automotive (2004/104/CE).
In funzione della legislazione in vigorenel Paese, i gilet di sicurezza, i triangolidi presegnalazione, le lampadine e i fusibili di ricambio possono essere obbligatori a bordo del veicolo. È
possibile procurarsi dei prodotti per lapulizia e manutenzione (esterna e interna) per il rabbocco (liquido lavacristallo) e di ricarica(car tuccia per kit di riparazione provvisoria
dei pneumatici...) recandosi presso la rete PEUGEOT.



"Sistemi Multimediali":

autoradio, sistema di navigazione portatile, schermo video por tatile Takara/Sony, kit
vivavoce Bluetooth, altoparlanti, lettore DVD,
WiFi, assistenza alla
guida, suppor to video, centralina iperfrequenza, ...

216
Ver if iche

9
217
Ver if iche

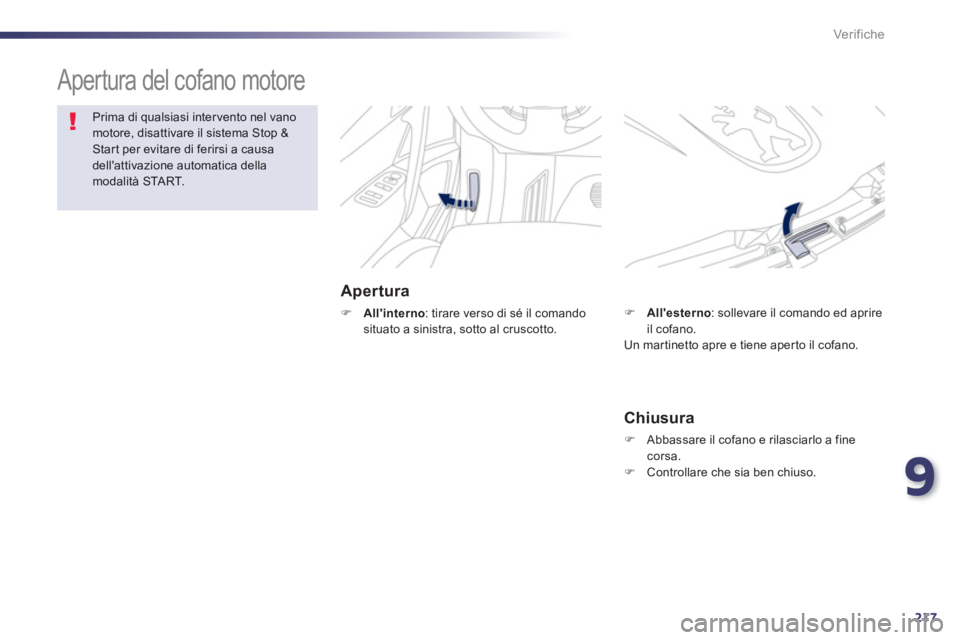

Apertura del cofano motore
Apertura
)All'interno
: tirare verso di sé il comandosituato a sinistra, sotto al cruscotto.
Prima di qualsiasi intervento nel vano motore, disattivare il sistema Stop & Start per evitare di ferirsi a causadell'attivazione automatica dellamodalità STA R T.


Chiusura
)
Abbassare il cofano e rilasciarlo a finecorsa.)
Controllare che sia ben chiuso.


)All'esterno: sollevare il comando ed aprire
il cofano.
Un martinetto apre e tiene aperto il cofano.

218
Ver if iche
Per i veicoli dotati di motore HDi, se il serbatoiorimane senza carburante, è necessario reinnescare il circuito di carburante ; vedere il
disegno nel cofano motore corrispondente.

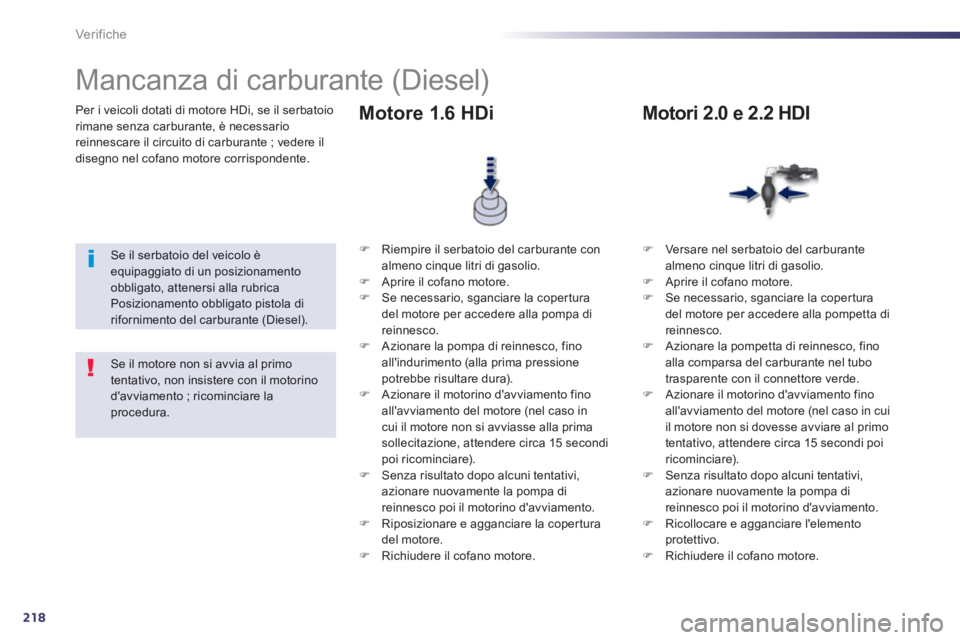

Mancanza di carburante (Diesel)

Se il serbatoio del veicolo è equipaggiato di un posizionamentoobbligato, attenersi alla rubrica Posizionamento obbligato pistola dirifornimento del carburante (Diesel).
)
Riempire il serbatoio del carburante con
almeno cinque litri di gasolio.) Aprire il cofano motore. )
Se necessario, sganciare la coper tura
del motore per accedere alla pompa di
r
einnesco.) Azionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura). ) Azionare il motorino d'avviamento finoall'avviamento del motore (nel caso in cui il motore non si avviasse alla primasollecitazione, attendere circa 15 secondi
poi ricominciare). ) Senza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
re
innesco poi il motorino d'avviamento.) Riposizionare e agganciare la coper turadel motore.)
Richiudere il cofano motore.


Motore 1.6 HDi
)Versare nel serbatoio del carburante almeno cinque litri di gasolio. )Aprire il cofano motore.)Se necessario, sganciare la coper tura
del motore per accedere alla pompetta di
reinnesco. )Azionare la pompetta di reinnesco, fino alla comparsa del carburante nel tubo
trasparente con il connettore verde. )Azionare il motorino d'avviamento fino all'avviamento del motore (nel caso in cui
il motore non si dovesse avviare al primo
tentativo, attendere circa 15 secondi poiricominciare).)Senza risultato dopo alcuni tentativi,azionare nuovamente la pompa direinnesco poi il motorino d'avviamento. )Ricollocare e agganciare l'elementoprotettivo. )Richiudere il cofano motore.

Motori 2.0 e 2.2 HDI


Se il motore non si avvia al primotentativo, non insistere con il motorinod'avviamento ; ricominciare la procedura.

9
219
Ver if iche
Consentono di accedere al controllo del livello
dei vari liquidi e alla sostituzione di alcuni
elementi.

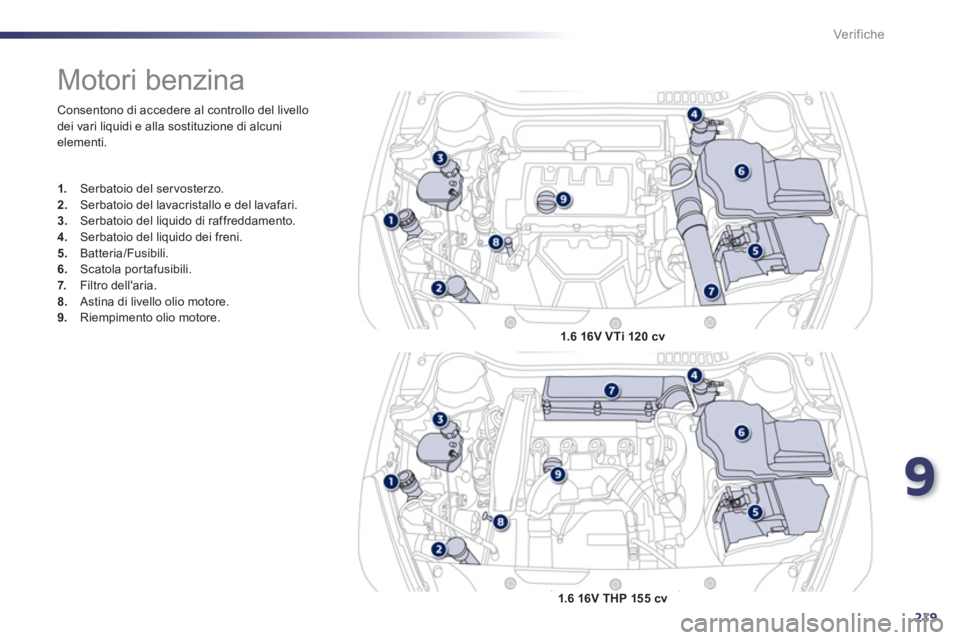

Motori benzina
1.
Serbatoio del ser vosterzo.2.Serbatoio del lavacristallo e del lavafari. 3.Serbatoio del liquido di raffreddamento.4.
Serbatoio del liquido dei freni.
5. Batteria/Fusibili.
6.Scatola portafusibili.
7. Filtro dell'aria. 8.Astina di livello olio motore.9.
Riempimento olio motore.
1.6 16V VTi 120 cv
1.6 16V THP 155 cv

220
Ver if iche
dei vari liquidi, alla sostituzione di alcunielementi e al reinnesco di carburante.
*
Secondo la motorizzazione.

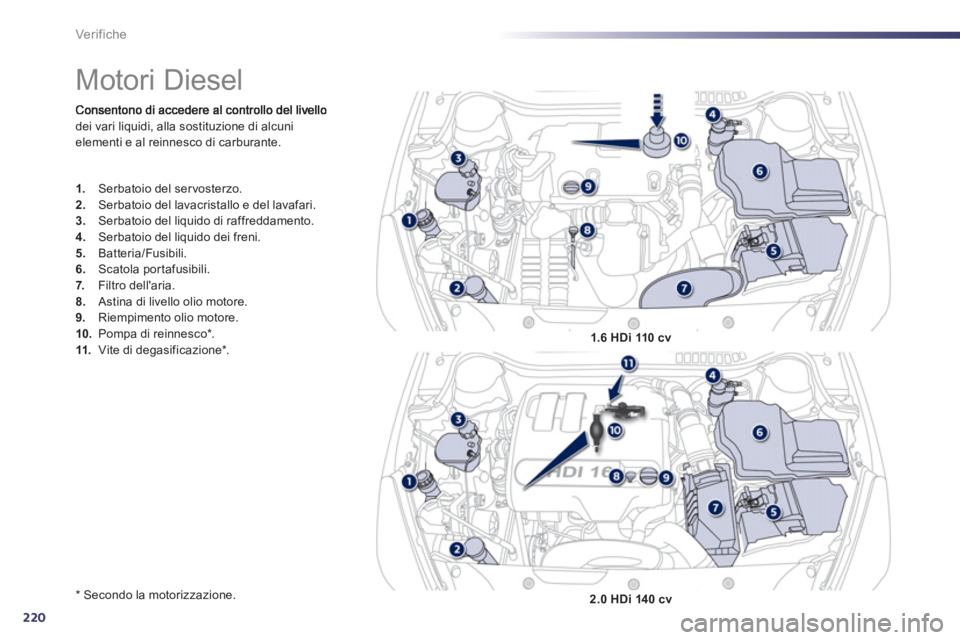

Motori Diesel
1.
Serbatoio del ser vosterzo.2.
Serbatoio del lavacristallo e del lavafari.3.
Serbatoio del liquido di raffreddamento.4.
Serbatoio del liquido dei freni. 5.
Batteria/Fusibili.
6.Scatola portafusibili.
7. Filtro dell'aria. 8.Astina di livello olio motore.9.
Riempimento olio motore. 10.Pompa di reinnesco * .11.
Vite di degasificazione *
. 1.6 HDi 110 cv
2.0 HDi 140 cv

9
221
Ver if iche
Consentono di accedere al controllo del livello
dei vari liquidi, alla sostituzione di alcuni
elementi e al reinnesco di carburante.

*
Secondo la motorizzazione.

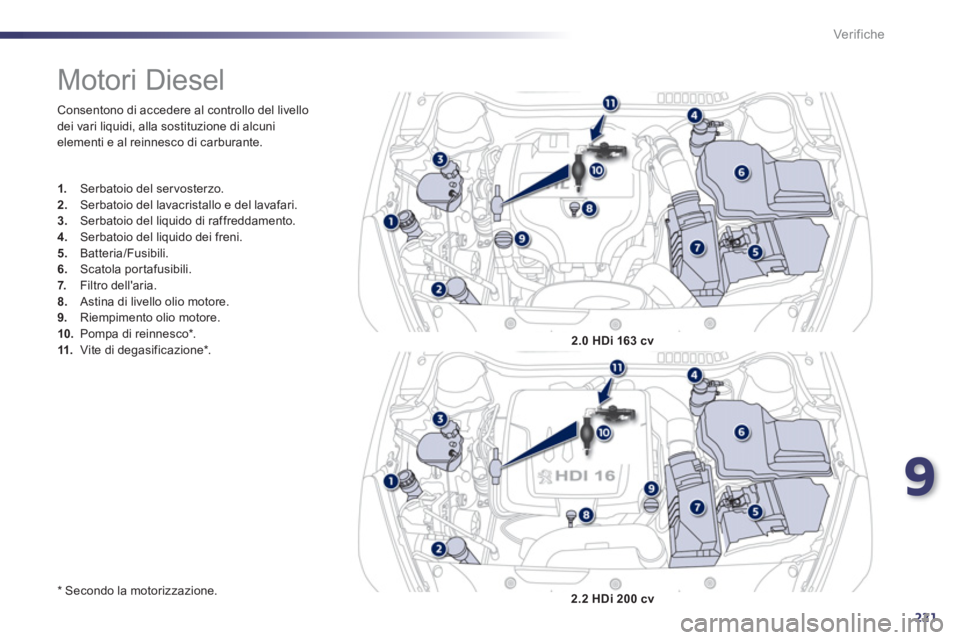

Motori Diesel
1.
Serbatoio del ser vosterzo.2.Serbatoio del lavacristallo e del lavafari. 3.Serbatoio del liquido di raffreddamento.4.
Serbatoio del liquido dei freni.
5. Batteria/Fusibili.
6.Scatola portafusibili.
7. Filtro dell'aria. 8.Astina di livello olio motore.9.
Riempimento olio motore. 10.Pompa di reinnesco * . 11.
Vite di degasificazione *
.2.0 HDi 163 cv
2.2 HDi 200 cv

222
Ver if iche

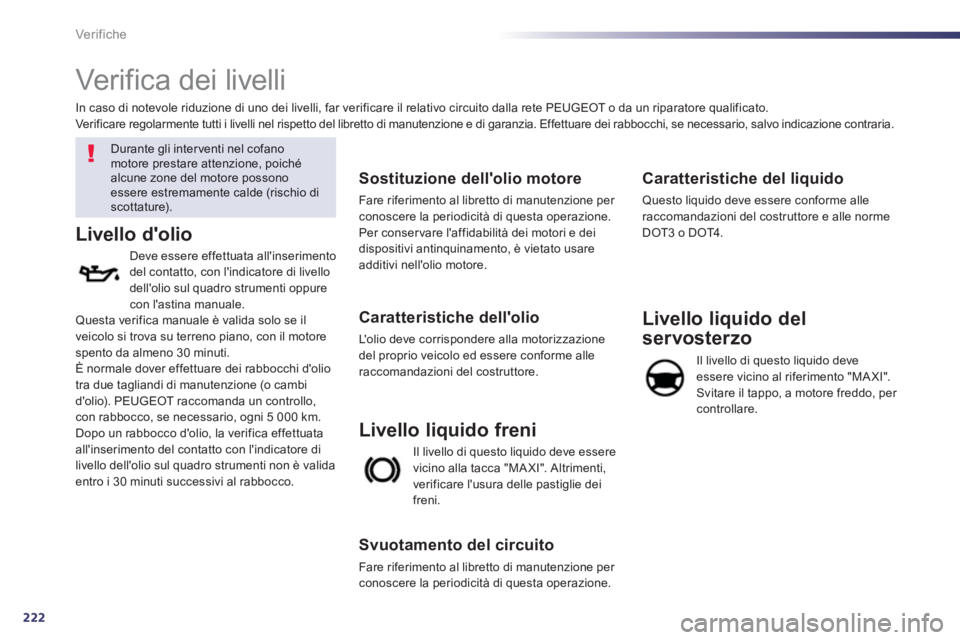

Verifica dei livelli


Durante gli inter venti nel cofano motore prestare attenzione, poichéalcune zone del motore possonoessere estremamente calde (rischio discottature).

Livello d'olio
Deve essere effettuata all'inserimento
del contatto, con l'indicatore di livellodell'olio sul quadro strumenti oppurecon l'astina manuale.Questa verifica manuale è valida solo se il
veicolo si trova su terreno piano, con il motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'oliotra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,con rabbocco, se necessario, ogni 5 000 km.
Dopo un rabbocco d'olio, la verifica effettuataall'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida entro i 30 minuti successivi al rabbocco.

Sostituzione dell'olio motore

Fare riferimento al libretto di manutenzione per conoscere la periodicità di questa operazione.
Per conservare l'affidabilità dei motori e dei
dispositivi antinquinamento, è vietato usare
additivi nell'olio motore.

Caratteristiche dell'olio
L'olio deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alleraccomandazioni del costruttore.

Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pasti
glie deifreni.
Livello liquido freni

Svuotamento del circuito

Fare riferimento al libretto di manutenzione per conoscere la periodicità di questa operazione.


Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore e alle norme
DOT3 o DOT4 .

Livello liquido del
servosterzo
Il livello di questo liquido deveessere vicino al riferimento "MA XI". Svitare il tappo, a motore freddo, per controllare. In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete PEUGEOT o da un riparatore qualificato.
Ver ificare regolarmente tutti i livelli nel rispetto del libretto di manutenzione e di garanzia. Effettuare dei rabbocchi, se necessario, salvo indicazione contraria.
