2012.5 Peugeot 508 Manuale del proprietario (in Italian)

8
183
Informazioni pratiche

Rimozione della cartuccia
)Sistemare il tubo nero. )Staccare la base a gomito del tubo bianco. )Tenere il compressore ver ticalmente. )Svitare la cartuccia dal basso.



Prestare attenzione al gocciolamento del liquido.
La data limite di utilizzo del liquido è indicata sulla confezione. La confezione è monouso; una volta iniziata, deveessere sostituita.
La car tuccia di liquido è monouso ; unavolta iniziata, deve essere sostituita con una nuova.
Dopo l'utilizzo, non gettare laconfezione nella spazzatura, ma riconsegnarla alla rete PEUGEOT o adun ente specializzato nel riciclaggio.
Ricordarsi di acquistare una nuova confezione presso la rete PEUGEOT o presso un riparatore qualificato.

Controllo della pressione /
Gonfiaggio occasionale
È possibile utilizzare il compressore, senzainiettare il prodotto, per :
- controllare o gonfiare occasionalmente i pneumatici,
- gonfiare altri accessori (palloni, pneumatici
di biciclette...).
)
Ruotare il selettore A
sullaposizione "Gonfiaggio". )
Srotolare completamente il tubonero H . )
Collegare il tubo nero alla valvola dellaruota o dell'accessorio.Se necessario, montare uno dei terminaliforniti con il kit.

)
Collegare la presa elettrica del compressore alla presa 12V del veicolo. )
Avviare il motore del veicolo e lasciarloavviato.)
Regolare la pressione con il compressore(per gonfiare : interruttore B
in posizione "I"
; per sgonfiare : interruttore B
inposizione "O"e pressione del tasto
C ), conformemente all'etichetta dellapressione dei pneumatici del veicolo odell'accessorio. )
Rimuovere il kit, poi riporlo.

184
Informazioni pratiche














Sostituzione di una ruota Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante gli attrezzi in dotazione.
Gli attrezzi si trovano sotto al pianale del
bagagliaio.
Per accedervi:)aprire il bagagliaio, )collocare il pianale del bagagliaio in
ver ticale (SW: nella sua guida), per accedere agli attrezzi.
Accesso agli attrezzi


Elenco degli attrezzi

Tutti questi attrezzi sono specifici per
questo veicolo e possono variare secondo
l'equipaggiamento. Non farne un utilizzo diverso.1.Manovella di smontaggio ruote.
Permette di staccare il copricerchio e ditogliere i bulloni della ruota.
2. Cric con manovella integrata.
Permette il sollevamento del veicolo.
3.Attrezzo per coperchietti dei bulloni.
Permette di rimuovere gli elementi protettivi
(coperchietti) dei bulloni per le ruote inalluminio.4. Boccola per bullone antifur to (situata nel cassettino portaoggetti).
Permette di adattare la manovella di smontaggio ruota ai bulloni speciali
"antifurto".
5. Un cuneo per immobilizzare una ruota del
veicolo.
6.Anello di traino.
Vedi paragrafo "Traino del veicolo".

8
185
Informazioni pratiche

Ruota con copricerchio
Al rimontaggio della ruota
, rimontare il copricerchio iniziando con il collocare la sua tacca all'altezza della valvola epremendo poi sul suo contorno con il palmo della mano.
La ruota di scorta si trova sotto al pianale del
bagagliaio.
A seconda della destinazione, la ruota di scor ta
è in lamiera, in alluminio o tipo "ruotino".
Per acceder vi, vedere il para
grafo "Accesso agli attrezzi" della pagina precedente.
Accesso alla ruota di scorta

Estrazione della ruota
)
Svitare la vite centrale gialla. )
Sollevare la ruota di scor ta verso di sé. )
Estrarre la ruota dal bagagliaio.

Secondo l'equipaggiamento del veicolo, la ruota di scor ta è fissata sia da una cinghia, che da una vite centrale. Per la vite, seguire la procedura qui sotto.

186
Informazioni pratiche
Riposizionamento della ruota
) Ricollocare il contenitore al centro della
ruota e agganciarlo. ) Ricollocare l'insonorizzazione in polistirolo.


)Ricollocare la ruota nel suo alloggiamento. )Allentare la vite centrale gialla di qualche
giro, quindi posizionarla al centro della
ruota.)Stringere a fondo la vite centrale per
fissare la ruota.
Segnalazione pneumaticisgonfi
La ruota di scorta non possiede sensori.La riparazione della ruota foratadeve essere effettuata presso la rete PEUGEOT o un riparatore qualificato.

8
187
Informazioni pratiche
Smontaggio della ruota

Parcheggio del veicolo

Immobilizzare il veicolo in modo da non intralciare il traffico: il suolo deve essereorizzontale, stabile e non scivoloso.
Inserire il freno di stazionamento
tranne se è programmato in modalitàautomatica, disinserire il contatto ed inserire la prima marcia *
, in modo da bloccare le ruote.
Verificare l'accensione della spia deifreni e della spia Psul comando delfreno di stazionamento.
Ver ificare che i passeggeri siano uscitidal veicolo e che si trovino in una zonasicura.
Non sdraiarsi mai sotto ad un veicolosollevato con il cric; utilizzare unsupporto.
Elenco delle operazioni
)
Togliere il coperchietto su ogni bullone utilizzando l'attrezzo 3(secondo l'equipaggiamento).)
Montare la boccola antifurto 4sullamanovella smontaruota 1per sbloccare il bullone antifurto (secondo l'equipaggiamento).)
Sbloccare gli altri bulloni solo con la
manovella smontaruota 1 .


*

P
osizione Rper il cambio manuale pilotato; Pper il cambio automatico.

188
Informazioni pratiche

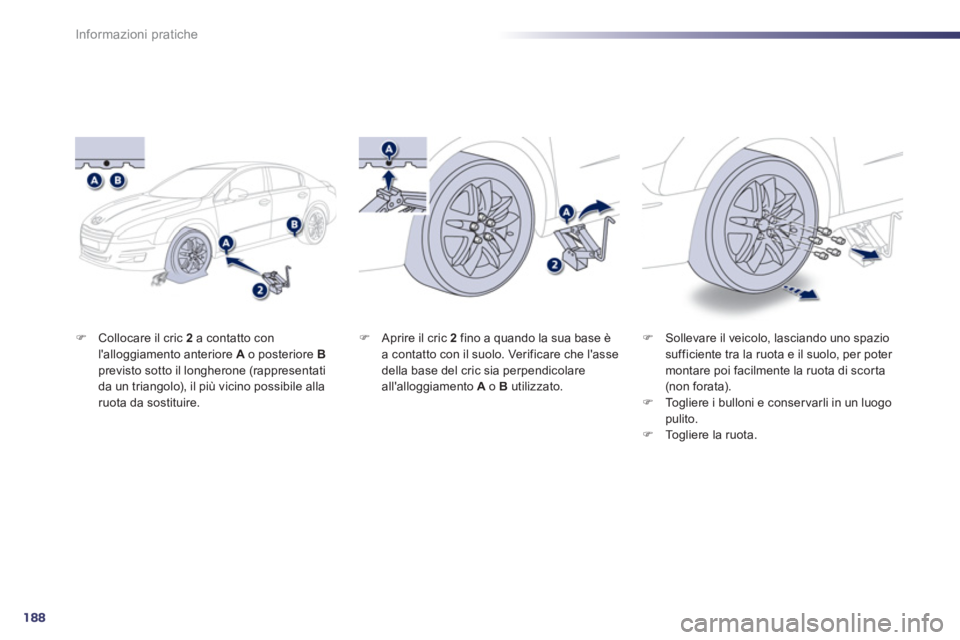

)Collocare il cric 2a contatto conl'alloggiamento anteriore Ao posteriore Bprevisto sotto il longherone (rappresentati
da un triangolo), il più vicino possibile allaruota da sostituire.

)Sollevare il veicolo, lasciando uno spazio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scor ta(non forata).)Togliere i bulloni e conser varli in un luogo pulito.
)Togliere la ruota.


)
Aprire il cric 2fino a quando la sua base èa contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare
all'allo
ggiamento Ao B utilizzato.

8
189
Informazioni pratiche

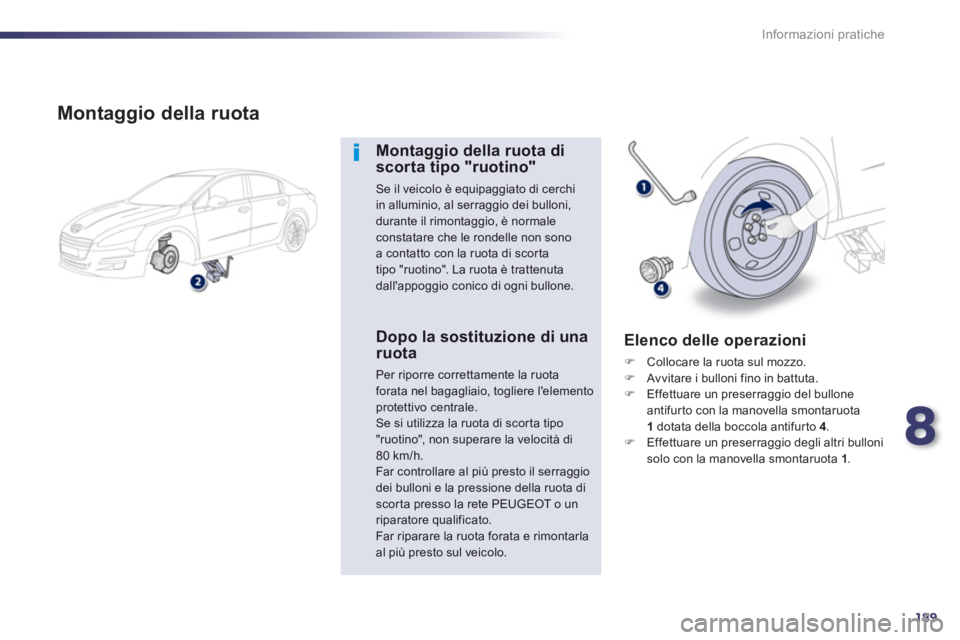

Montaggio della ruota
Montaggio della ruota di scorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in alluminio, al serraggio dei bulloni, durante il rimontaggio, è normale
constatare che le rondelle non sono a contatto con la ruota di scortatipo "ruotino". La ruota è trattenuta dall'appoggio conico di ogni bullone.
Dopo la sostituzione di una ruota
Per riporre correttamente la ruotaforata nel bagagliaio, togliere l'elementoprotettivo centrale.Se si utilizza la ruota di scor ta tipo "ruotino", non superare la velocità di80 km/h.Far controllare al più presto il serraggio dei bulloni e la pressione della ruota discor ta presso la rete PEUGEOT o unriparatore qualificato.Far riparare la ruota forata e rimontarlaal più presto sul veicolo.

Elenco delle operazioni
)
Collocare la ruota sul mozzo. )
Av vitare i bulloni fino in battuta. )
Effettuare un preserraggio del bulloneantifurto con la manovella smontaruota1dotata della boccola antifurto 4.
)
Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.

190
Informazioni pratiche

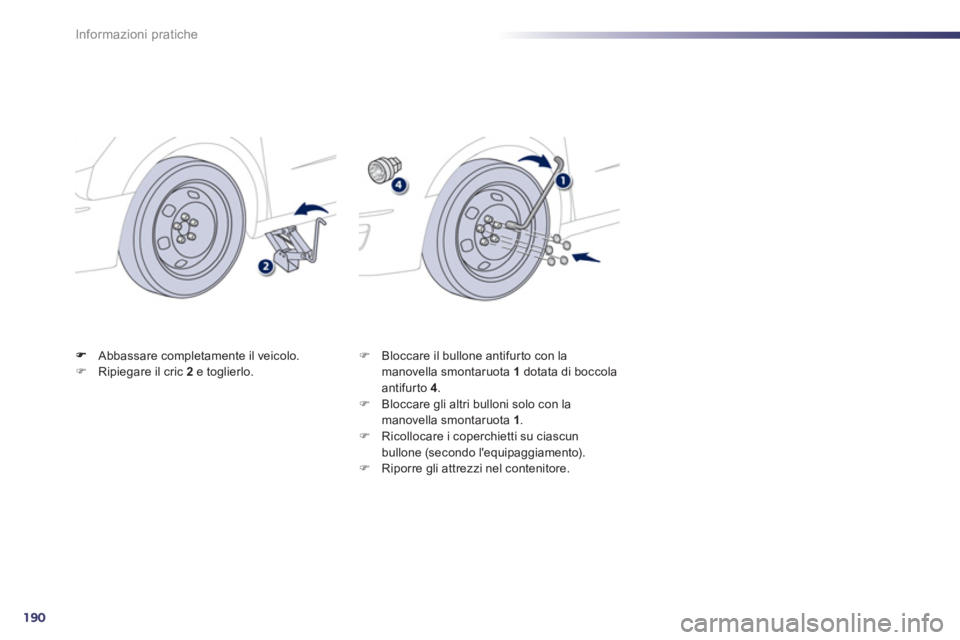

Abbassare completamente il veicolo. )Ripiegare il cric 2 e toglierlo.
)
Bloccare il bullone antifurto con lamanovella smontaruota 1dotata di boccolaantifurto 4.)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1.
) Ricollocare i coperchietti su ciascun
bullone (secondo l'equipaggiamento).) Riporre gli attrezzi nel contenitore.
