2012.5 Peugeot 508 Manuale del proprietario (in Italian)

7
175

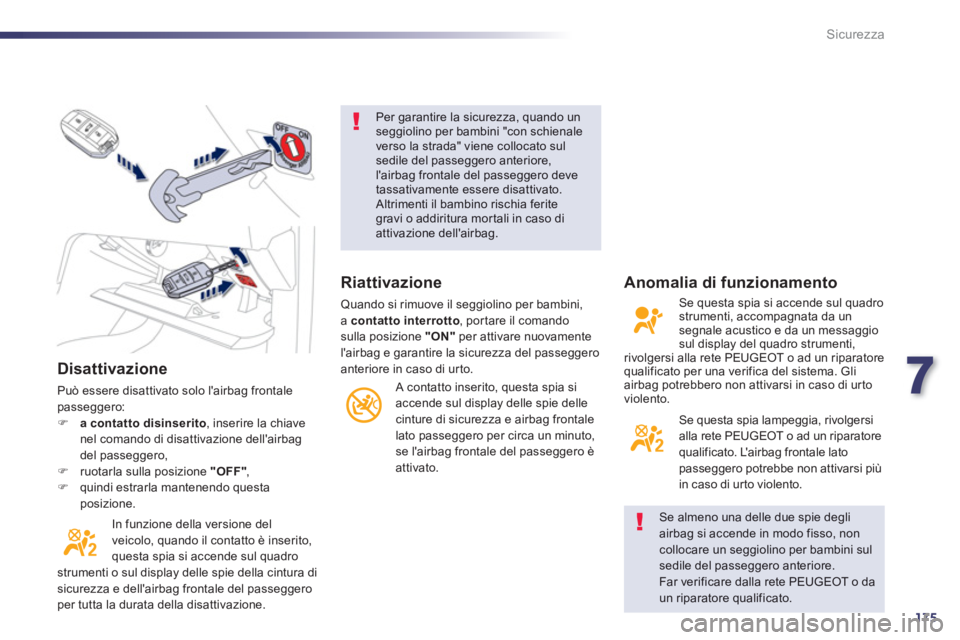

Sicurezza

Disattivazione

Può essere disattivato solo l'airbag frontalepasseggero:)a contatto disinserito, inserire la chiavenel comando di disattivazione dell'airbagdel passeggero,)ruotarla sulla posizione "OFF",)quindi estrarla mantenendo questaposizione.
In
funzione della versione del
veicolo, quando il contatto è inserito,
questa spia si accende sul quadrostrumenti o sul display delle spie della cintura di
sicurezza e dell'airbag frontale del passeggero per tutta la durata della disattivazione.
Per garantire la sicurezza, quando un seggiolino per bambini "con schienaleverso la strada" viene collocato sulsedile del passeggero anteriore, l'airbag frontale del passeggero deve tassativamente essere disattivato. Altrimenti il bambino rischia ferite gravi o addiritura mortali in caso di attivazione dell'airbag.



Se almeno una delle due spie degli
airbag si accende in modo fisso, noncollocare un seggiolino per bambini sulsedile del passeggero anteriore.
Far verificare dalla rete PEUGEOT o da un riparatore qualificato.

Riattivazione
Quando si rimuove il seggiolino per bambini,acontatto interrotto, por tare il comando
sulla posizione "ON"
per attivare nuovamente l'airbag e garantire la sicurezza del passeggeroanteriore in caso di urto.

A contatto inserito, questa spia siaccende sul display delle spie dellecinture di sicurezza e airbag frontale
lato passe
ggero per circa un minuto, se l'airbag frontale del passeggero è attivato.

Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
rivol
gersi alla rete PEUGEOT o ad un riparatorequalificato per una verifica del sistema. Gli
airbag potrebbero non attivarsi in caso di urto
violento.
Se questa spia lampe
ggia, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato. L'airbag frontale lato passeggero potrebbe non attivarsi più
in caso di urto violento.

176
Sicurezza
Airbag laterali
Attivazione
Si attivano dal lato interessato da un urtoviolento su tutta o su par te della zona di impatto
laterale B, esercitato perpendicolarmenteall'asse longitudinale del veicolo su un piano orizzontale e dall'esterno verso l'interno del
veicolo.
L' A i r b ag laterale s'interpone tra l'anca e la spalla dell'occupante anteriore del veicolo e ilpannello della por ta corrispondente.
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
O
gni Airbag laterale è integrato nella struttura dello schienale del sedile, lato por ta.

Zone di rilevazione dell'urto
A.
Zona di impatto frontale.
B. Zona di impatto laterale.


Airbag a tendina
Sistema che protegge, in caso di ur to laterale
violento, il guidatore e i passeggeri (tranne il
passeggero posteriore centrale) e limita i rischidi traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti e nella par te superiore dell'abitacolo.
In caso di urto lieve o di urto lateralelieve o di cappottamento, l'Airbag potrebbe non attivarsi.

In caso di ur to posteriore o frontale,l'Airbag a tendina non si attiva.


Attivazione

Si attiva contemporaneamente agli Airbag
laterali corrispondenti in caso di ur to laterale
violento applicato su tutta o su par te della
zona
di impatto laterale B, esercitatoperpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L' A i r b ag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Se questa spia si accende sul quadro
strumenti ed è accompa
gnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti, consultare la rete PEUGEOT o un riparatore qualificato per una verifica del sistema. GliAirbag potrebbero non attivarsi più in caso diurto violento.

Anomalia di funzionamento

7
177

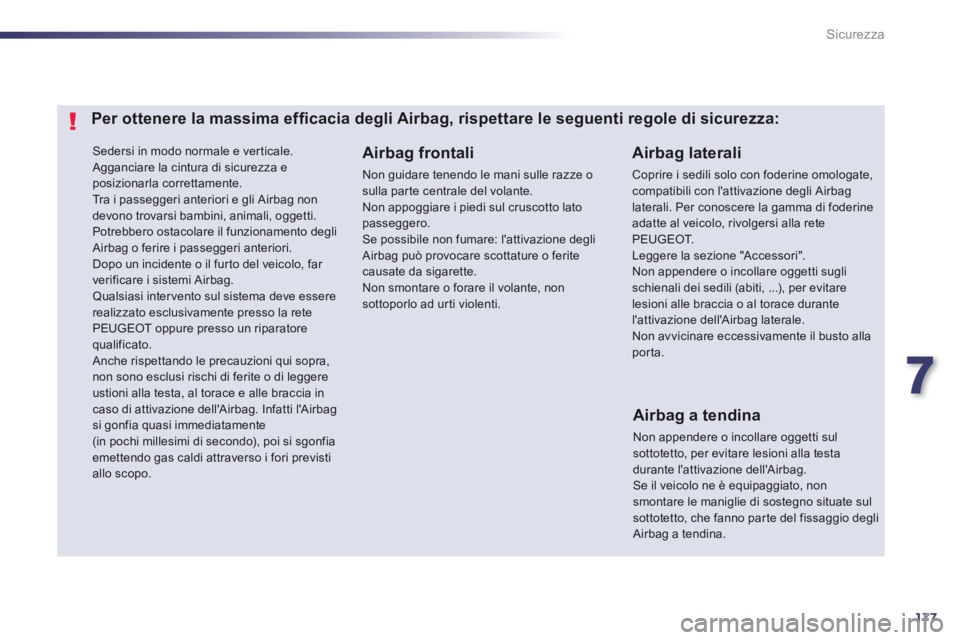

Sicurezza
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza eposizionarla correttamente. Tra i passeggeri anteriori e gli Airbag nondevono trovarsi bambini, animali, oggetti. Potrebbero ostacolare il funzionamento degliAirbag o ferire i passeggeri anteriori.
Dopo un incidente o il fur to del veicolo, far verificare i sistemi Airbag. Qualsiasi inter vento sul sistema deve essere realizzato esclusivamente presso la retePEUGEOT oppure presso un riparatore qualificato. Anche rispettando le precauzioni qui sopra,non sono esclusi rischi di ferite o di leggereustioni alla testa, al torace e alle braccia incaso di attivazione dell'Airbag. Infatti l'Airbag si gonfia quasi immediatamente
(in pochi millesimi di secondo), poi si sgonfia emettendo gas caldi attraverso i fori previsti allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate,compatibili con l'attivazione degli Airbag laterali. Per conoscere la gamma di foderineadatte al veicolo, rivolgersi alla rete PEUGEOT. Leggere la sezione "Accessori". Non appendere o incollare oggetti sugli schienali dei sedili (abiti, ...), per evitare lesioni alle braccia o al torace durante l'attivazione dell'Airbag laterale.Non avvicinare eccessivamente il busto allaporta.



Airbag frontali

Non guidare tenendo le mani sulle razze osulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto latopasseggero.
Se possibile non fumare: l'attivazione degliAirbag può provocare scottature o ferite causate da sigarette.
Non smontare o forare il volante, nonsottoporlo ad urti violenti.
Per ottenere la massima efficacia degli Airbag, rispettare le seguenti regole di sicurezza:
Airbag a tendina
Non appendere o incollare oggetti sulsottotetto, per evitare lesioni alla testa durante l'attivazione dell'Airbag.Se il veicolo ne è equipaggiato, non smontare le maniglie di sostegno situate sulsottotetto, che fanno parte del fissaggio degliAirbag a tendina.

178
Informazioni pratiche
situato sotto al pianale del bagagliaio. Sistema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire direcarsi all'officina più vicina.
È destinato a riparare la maggior par te delleforature che potrebbero compromettere ilpneumatico, localizzate sul battistrada o sulla spalla del pneumatico.

















Kit di riparazione provvisoria pneumatici
Accesso al kit



Elenco degli attrezzi

I seguenti attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere utilizzati per altri scopi.
1.Compressore 12 V.
Contiene un prodotto di riempimento, che permette di riparare temporaneamentela ruota e di regolare la pressione del pneumatico.
2. Uno spessore *
per immobilizzare una ruotaanteriore del veicolo. 3.
Anello amovibile per il traino.
Vedere sezione "Traino del veicolo".



*

Secondo il Paese di destinazione o
equipaggiamento.

8
179
i
Informazioni pratiche
A.Selettore di posizione "Riparazione" o
"Gonfiaggio".B.Interruttore acceso "I"/ spento "O".C.Tasto di gonfiaggio. D.Manometro (in bar o p.s.i.). E.
Vano comprendente :
- un cavo con adattatore per presa 12 V,
- vari adattatori di gonfiaggio per accessori, tipo palloni, pneumatici di bicicletta...


Descrizione del kit
F.
Cartuccia di prodotto di riempimento. G.
Tubo bianco con tappo per la riparazione. H.Tubo nero per il gonfiaggio. I.Etichetta autoadesiva promemoria velocità.


L'etichetta promemoria velocità Ideve essere incollata sul volante per ricordare che è presente una ruota ad utilizzo temporaneo.
Non superare la velocità di 80 km/h quando si guida in presenza di un pneumatico riparato con questo tipodi kit.

180
Informazioni pratiche
Procedura di riparazione
1. Riempimento del foro )
Srotolare completamente il tubo bianco G.)
Allentare il tappo del tubo bianco. )
Collegare il tubo bianco alla valvola del
pneumatico da riparare.
)Collegare la presa elettrica del compressore alla presa 12 V del veicolo. )Av viare il motore del veicolo e lasciarloavviato.



Attenzione, se ingerito, il prodotto è nocivo ( es: glicole etilenico,colofonia,...) e irritante per gli occhi. Tenere questo prodotto fuori dalla portata dei bambini.


Evitare di rimuovere i corpi estranei penetrati nel pneumatico.


Non avviare il compressore prima di aver collegato il tubo bianco alla valvola del pneumatico : il prodotto di riempimento fuoriesce.
)Interrompere il contatto.
)Ruotare il comando Asulla posizione "Riparazione".)Verificare che l'interruttore B
sia
sulla posizione "O".

8
181

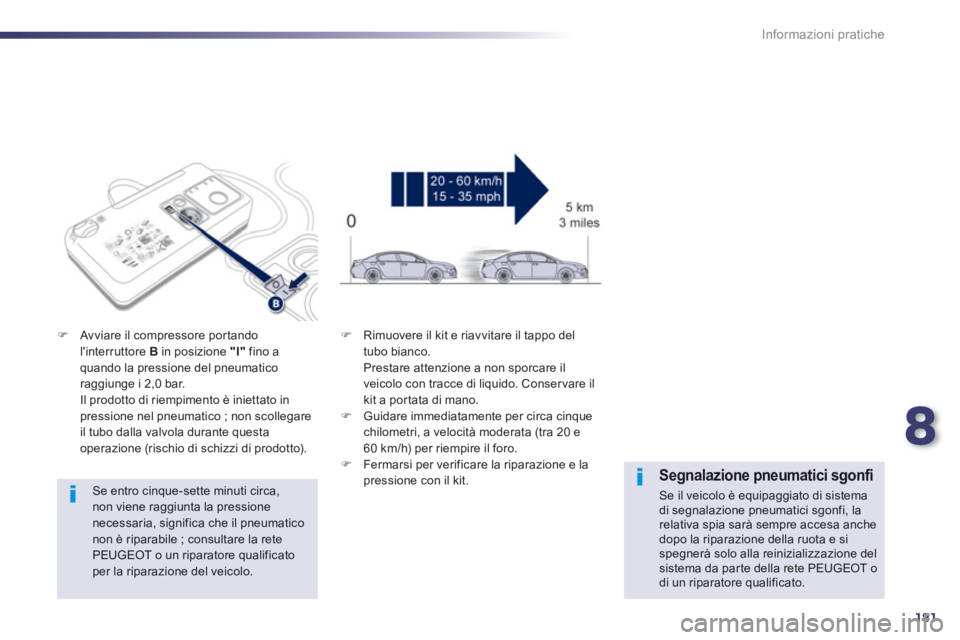

Informazioni pratiche

Se entro cinque-sette minuti circa,non viene raggiunta la pressionenecessaria, significa che il pneumaticonon è riparabile ; consultare la retePEUGEOT o un riparatore qualificato per la riparazione del veicolo.


)Avviare il compressore portando
l'interruttore B
in posizione "I"
fino aquando la pressione del pneumaticoraggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegareil tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).

)
Rimuovere il kit e riavvitare il tappo del
tubo bianco.
Prestare attenzione a non sporcare il
veicolo con tracce di liquido. Conser vare il
kit a por tata di mano. ) Guidare immediatamente per circa cinque chilometri, a velocità moderata (tra 20 e 60 km/h) per riempire il foro.)
Fermarsi per verificare la riparazione e la pressione con il kit.



Segnalazione pneumatici sgonfi

Se il veicolo è equipaggiato di sistema di segnalazione pneumatici sgonfi, la relativa spia sarà sempre accesa anchedopo la riparazione della ruota e si spegnerà solo alla reinizializzazione del sistema da par te della rete PEUGEOT o di un riparatore qualificato.

182

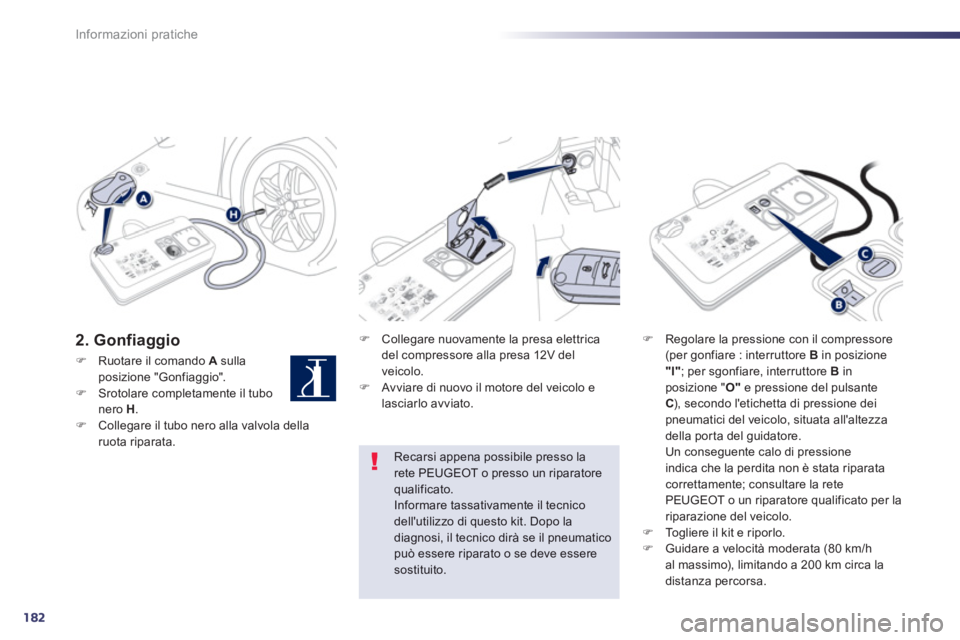

Informazioni pratiche
2. Gonfiaggio )
Collegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo. ) Av viare di nuovo il motore del veicolo elasciarlo avviato.
)Regolare la pressione con il compressore(per gonfiare : interruttore Bin posizione"I"
; per sgonfiare, interruttore Bin posizione "O"e pressione del pulsante C), secondo l'etichetta di pressione deipneumatici del veicolo, situata all'altezza della por ta del guidatore.
Un conseguente calo di pressione
indica che la perdita non è stata riparatacorrettamente; consultare la rete
PEUGEOT o un riparatore qualificato per lariparazione del veicolo.)Togliere il kit e riporlo.
)Guidare a velocità moderata (80 km/h al massimo), limitando a 200 km circa la distanza percorsa.
Recarsi appena possibile presso larete PEUGEOT o presso un riparatorequalificato.Informare tassativamente il tecnico dell'utilizzo di questo kit. Dopo la
diagnosi, il tecnico dirà se il pneumaticopuò essere riparato o se deve esseresostituito.
)Ruotare il comando Asulla posizione "Gonfiaggio". )Srotolare completamente il tubonero H.)Collegare il tubo nero alla valvola della
ruota riparata.
