2012.5 Peugeot 508 Manuale del proprietario (in Italian)

8
191
Informazioni pratiche

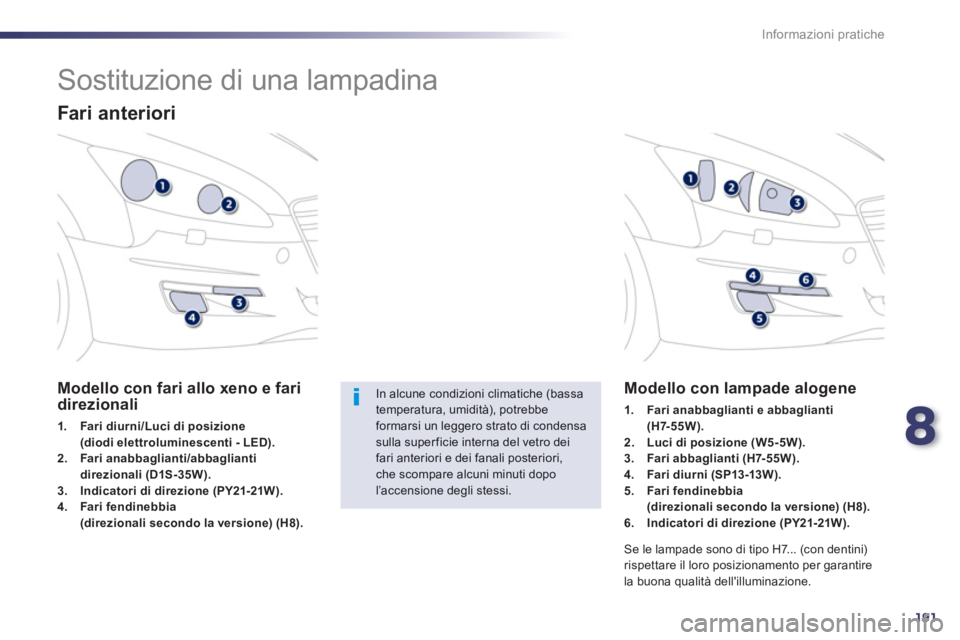

Sostituzione di una lampadina


Fari anteriori
Modello con fari allo xeno e faridirezionali
1.Fari diurni/Luci di posizione (diodi elettroluminescenti - LED).2.Fari anabbaglianti/abbagliantidirezionali (D1S-35W).3.Indicatori di direzione (PY21-21W).4.Farifendinebbia(direzionali secondo la versione) (H8).
Modello con lampade alogene
1.Fari anabbaglianti e abbaglianti(H7-55W).2.Luci di posizione (W5-5W).3.Fari abbaglianti (H7-55W).4.Fari diurni (SP13-13W).5.Fari fendinebbia(direzionali secondo la versione) (H8).6.
Indicatori di direzione (PY21-21W).
Se le lampade sono di tipo H7... (con dentini)
rispettare il loro posizionamento per garantire
la buona
qualità dell'illuminazione.

In alcune condizioni climatiche (bassatemperatura, umidità), potrebbe formarsi un leggero strato di condensasulla superficie interna del vetro deifari anteriori e dei fanali posteriori,che scompare alcuni minuti dopol’accensione degli stessi.

192
Informazioni pratiche

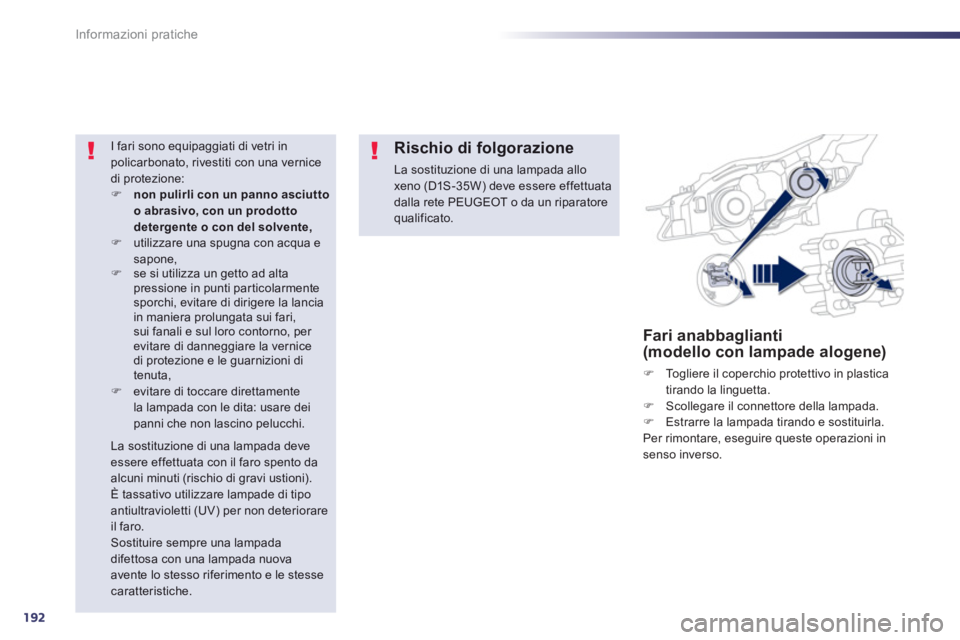

Fari anabbaglianti(modello con lampade alogene)
) Togliere il coperchio protettivo in plastica
tirando la linguetta. ) Scollegare il connettore della lampada. )
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.

I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice di protezione: )nonpulirli con un panno asciuttoo abrasivo, con un prodotto detergente o con del solvente,)utilizzare una spugna con acqua e sapone, )se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernicedi protezione e le guarnizioni ditenuta, )evitare di toccare direttamentela lampada con le dita: usare deipanni che non lascino pelucchi.
Rischio di folgorazione
La sostituzione di una lampada allo xeno (D1S-35W) deve essere effettuata dalla rete PEUGEOT o da un riparatorequalificato.
La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni). È tassativo utilizzare lampade di tipoantiultravioletti (UV) per non deteriorareil faro. Sostituire sempre una lampadadifettosa con una lampada nuova avente lo stesso riferimento e le stessecaratteristiche.

8
193
Informazioni pratiche

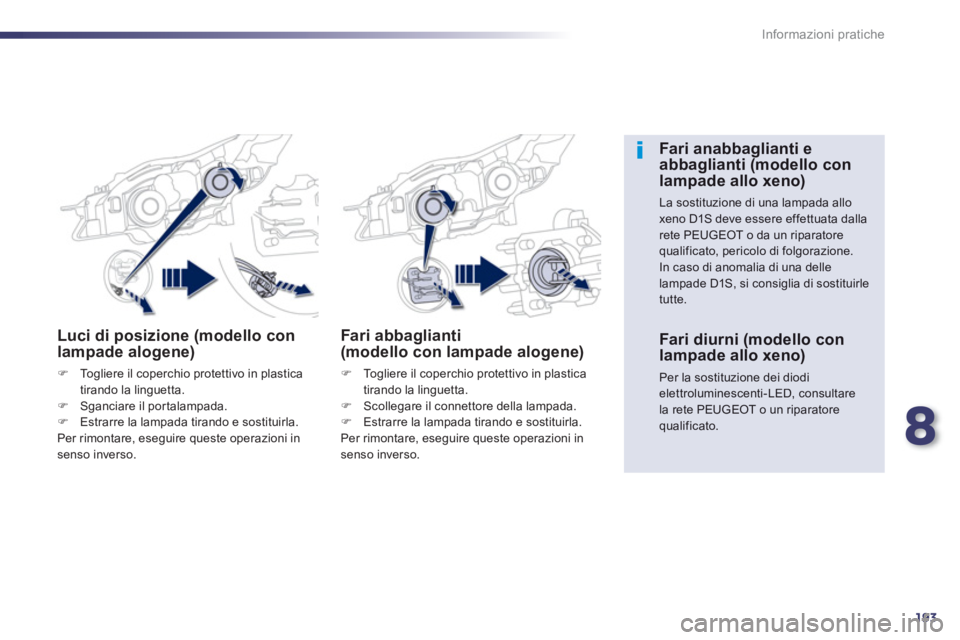

Luci di posizione (modello con lampade alogene)
)Togliere il coperchio protettivo in plastica
tirando la linguetta.)Sganciare il portalampada. )Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.
Fari abbaglianti (modello con lampade alogene)
)
Togliere il coperchio protettivo in plastica
tirando la linguetta. ) Scollegare il connettore della lampada.)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.










Fari anabbaglianti e
abbaglianti (modello con lampade allo xeno)

La sostituzione di una lampada alloxeno D1S deve essere effettuata dalla rete PEUGEOT o da un riparatore qualificato, pericolo di folgorazione. In caso di anomalia di una dellelampade D1S, si consiglia di sostituirletutte.

Fari diurni (modello con
lampade allo xeno)
Per la sostituzione dei diodielettroluminescenti-LED, consultarela rete PEUGEOT o un riparatorequalificato.

194
Informazioni pratiche
(modello con lampade alogene)
)Sterzare completamente la ruota verso l'interno per accedere agevolmente alparaschizzi. )Togliere le due viti di fissaggio dello
spor tello di accesso, collocato nelpassaruota. )Piegare il paraschizzi.
)Ruotare di un quarto di giro il portalampadaed estrarlo. )Scollegare il connettore del portalampada.)Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGEOT o un riparatore qualificato.

8
195
Informazioni pratiche
Indicatori di direzione
)Sdraiarsi sotto al veicolo.)Togliere le viti che trattengono lo schermo sotto alla scocca.)Togliere lo schermo sotto alla scocca.
) Ruotare di un quarto di giro il portalampadae rimuoverlo. )
Sostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGEOT o un riparatore qualificato.
Indicatori di direzione laterali integrati

Per la sostituzione di queste lampade rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

Faretti dei retrovisori
esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete
PEUGEOT o un riparatore qualificato.

196
Informazioni pratiche

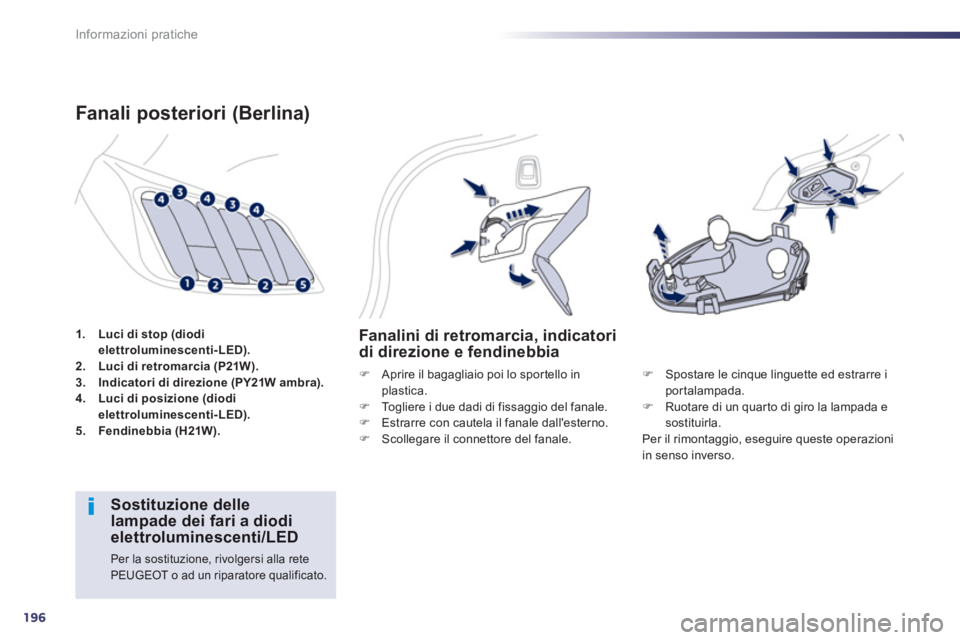

1.Luci di stop (diodi
elettroluminescenti-LED).2. Luci di retromarcia (P21W).3.Indicatori di direzione (PY21W ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fendinebbia (H21W).
Fanali posteriori (Berlina)
Fanalini di retromarcia, indicatori
di direzione e fendinebbia
) Aprire il bagagliaio poi lo spor tello in plastica.)
Togliere i due dadi di fissaggio del fanale.)
Estrarre con cautela il fanale dall'esterno. )
Scollegare il connettore del fanale.
)Spostare le cinque linguette ed estrarre iportalampada.)Ruotare di un quarto di giro la lampada esostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.


Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

8
197
Informazioni pratiche
1.Luci di stop (diodi
elettroluminescenti-LED).2.Luci di retromarcia (W19W).3.Indicatori di direzione (PY21W color ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fari fendinebbia (diodi
elettroluminescenti-LED).



















Fanali posteriori (SW)
)
Aprire il bagagliaio poi rimuovere lo spor tello d'accesso. )
Staccare la spugna di tenuta.)
Scollegare il connettore del fanale.)
Togliere il dado di fissaggio del fanale.
Indicatori di direzione (sui parafanghi)
)
Estrarre con precauzione il fanale dall'esterno.)
Staccare la spugna di tenuta. )
Sganciare il portalampada.)
Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, effettuare queste operazioniin senso inverso.



Sostituzione dellelampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.

198
Informazioni pratiche

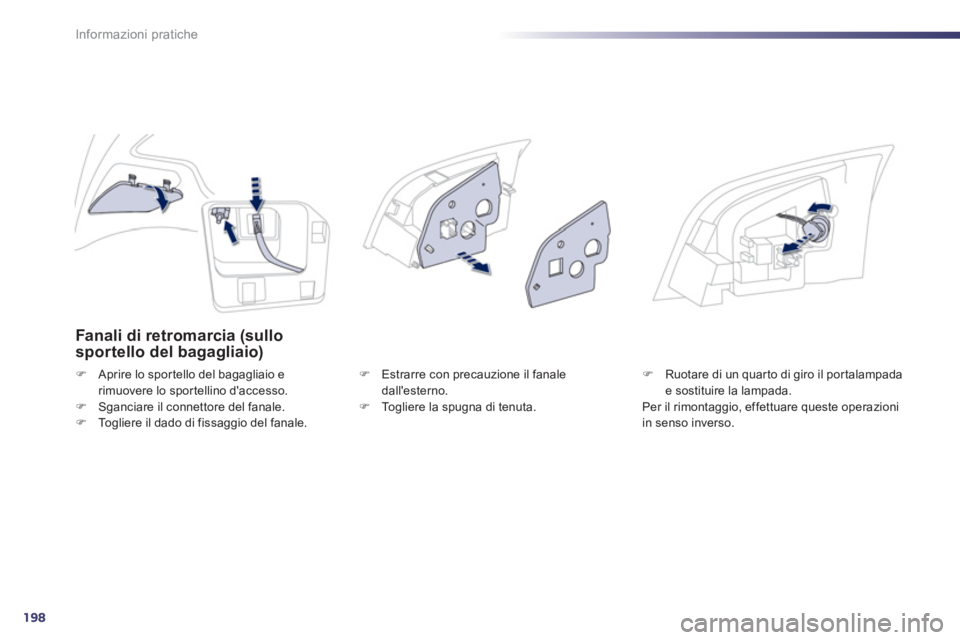

Fanali di retromarcia (sullo
sportello del bagagliaio)
)Aprire lo spor tello del bagagliaio erimuovere lo spor tellino d'accesso.)Sganciare il connettore del fanale.)Togliere il dado di fissaggio del fanale.
) Estrarre con precauzione il fanaledall'esterno. )
Togliere la spugna di tenuta.
)Ruotare di un quarto di giro il portalampada e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
