2012.5 Peugeot 308 SW BL Kezelési útmutató (in Hungarian)

8
143
BIZTONSÁG

Kicsatolás


)
Nyomja meg a retesz piros gombját.

)
Kezével kísérje az övet, amíg felte-
kercselődik.

)
A szélső üléseknél a csatot tolja fel
a háttámla tetejéig, hogy ne verőd-
jön az oldalsó borításhoz.



Kicsatolódott biztonsági öv visszajelzés

A kombinált kijelzőn vagy az
utasoldali biztonsági öv és lég-
zsák visszajelzések kijelzőjén
látható visszajelzés akkor gyul-
lad ki, ha egy vagy több hátsó utas ki-
csatolja a biztonsági övét.
Ha a gépjármű eléri a kb. 20 km/óra
sebességet, a visszajelzés egyre erő-
södő hangjelzés kíséretében villog. A
két perc elteltével a visszajelzés tovább
világít egészen addig, amíg egy vagy
több hátsó utas be nem csatolja a biz-
tonsági övét.

1.
Hátsó biztonsági övek kicsatolása
visszajelző lámpa.

4.
Jobb hátsó biztonsági öv visszajel-
ző lámpa.

5.
Hátsó középső biztonsági öv visz-
szajelző lámpa.

6.
Bal hátsó biztonsági öv visszajelző
lámpa.
Kicsatolódott biztonsági öv
visszajelzések kijelzője
Járó motornál vagy 20 km/óránál kisebb
sebességnél, ha a biztonsági öv nincs
becsatolva, a megfelelő 4
-es, 5
-ös és
6
-os visszajelzés kb. 30 másodpercig
piros fénnyel világít.
20 km/óránál nagyobb sebességnél, ha
az egyik hátsó utas kicsatolja az övét, a
megfelelő 4
-es, 5
-ös és 6
-os visszajel-
zés hangjelzés és a többfunkciós kép-
ernyőn megjelenő üzenet kíséretében
piros fénnyel világít.

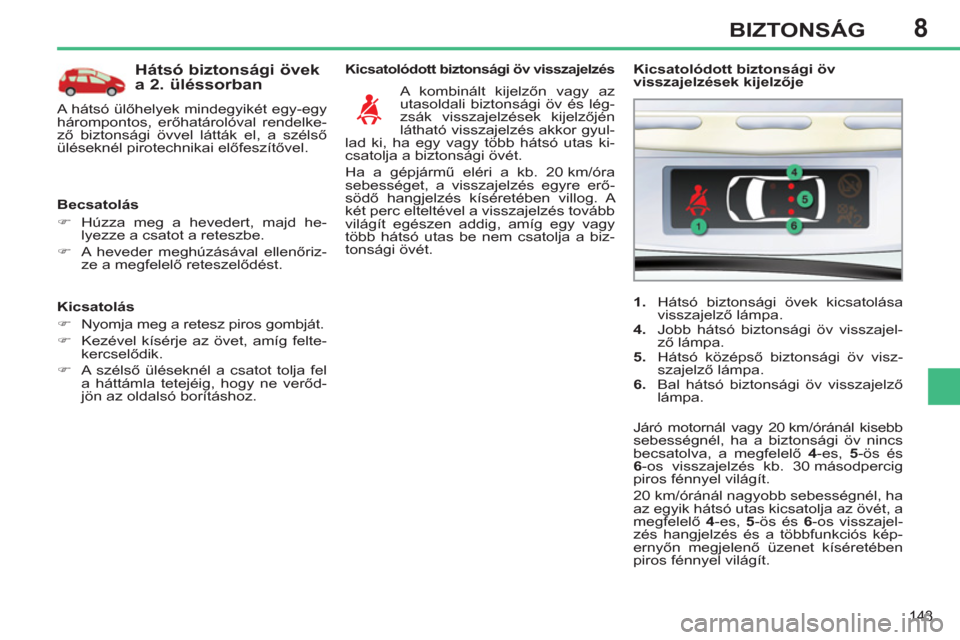

Hátsó biztonsági övek
a 2. üléssorban
A hátsó ülőhelyek mindegyikét egy-egy
hárompontos, erőhatárolóval rendelke-
ző biztonsági övvel látták el, a szélső
üléseknél pirotechnikai előfeszítővel.

Becsatolás


)
Húzza meg a hevedert, majd he-
lyezze a csatot a reteszbe.

)
A heveder meghúzásával ellenőriz-
ze a megfelelő reteszelődést.

8
144
BIZTONSÁG

A 2. üléssor középső
ülésének biztonsági
öve

Becsatolás
Kicsatolás és elhelyezés


)
Nyomja meg a B
, majd az A
rete-
szelőelem piros gombját.

)
Kezével kísérje a hevedert, amíg
feltekercselődik, majd illessze előbb
a B
, majd az A
csatot a tetőn talál-
ható rögzítési pont mágneséhez.



A 3. üléssor biztonsági
övei

Becsatolás


)
Húzza meg a hevedert, majd illessze
a csatot ( C
) a csomagtartó oldalsó
borítása felőli reteszelőelembe.

)
Illessze a csatot ( D
) a másik rete-
szelőelembe.

)
A heveder meghúzásával ellenőriz-
ze a csatok megfelelő reteszelését.


)
Húzza meg a hevedert, majd illesz-
sze a csatot ( A
) a bal oldali retesze-
lőelembe.

)
Illessze a csatot ( B
) a jobb oldali re-
teszelőelembe.

)
A heveder meghúzásával ellenőriz-
ze a csatok megfelelő reteszelését.

A 3. üléssor ülőhelyeinek biztonsági
övei az adott oldali csomagtartó-oszlop
és a tető találkozásánál kerültek beépí-
tésre. Ha középre igazítja a 2. üléssor két
szélső ülését, mindig a hátsó szél-
ső biztonsági öveket használja.

Kicsatolás és elhelyezés


)
Nyomja meg a D
, majd a C
retesze-
lőelem piros gombját.

)
Kezével kísérje a hevedert, amíg
feltekercselődik, majd illessze előbb
a D
, majd a C
csatot az adott cso-
magtartó-oszlopon található rögzí-
tési pont mágneséhez.


A 2. üléssor középső ülőhelyének biz-
tonsági övét a tető bal hátsó részébe
építették be.
A harmadik üléssor (SW egysze-
mélyes hátsó ülésekkel) nem ren-
delkezik az övek kicsatolódását
jelző visszajelzésekkel.

8
145
BIZTONSÁG





A vezetőnek meg kell győződnie
arról, hogy az utasok megfelelően
használják a biztonsági öveket, és
hogy indulás előtt valamennyien be-
csatolták magukat.
Bárhol is ül a gépkocsiban, mindig
kapcsolja be a biztonsági övét, még
rövid utazások alkalmával is.
Az övek csatjait ne cserélje fel, mert
ebben az esetben nem képesek tö-
kéletesen ellátni a feladatukat.
A biztonsági övek tekercselővel ren-
delkeznek, mely az öv hosszát au-
tomatikusan az Ön testalkatához
igazítja. Az éppen nem használt öv
automatikusan a helyére rendező-
dik.
Használat előtt és után győződjön
meg arról, hogy az öv megfelelően
feltekeredett-e.
Az öv alsó részét medencetájékon a
lehető legalacsonyabban kell elhe-
lyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hir-
telen fékezés következne be, vagy
a gépjármű felborulna, az öveket
automatikus reteszelőegységgel lát-
ták el. Az eszköz kioldásához hatá-
rozott mozdulattal rántsa meg, majd
engedje el a hevedert, hogy lassan
feltekeredjen. A hatékony használat érdekében:


- a biztonsági övnek a lehető leg-
jobban a testhez kell simulnia,

- az övet egyenletes mozdulattal
kell áthúznia maga előtt, ellen-
őrizve, hogy nincs-e megtekered-
ve,

- az övnek egyetlen személyt sza-
bad csak rögzítenie,

- az öv anyagán nem lehet vágás
és nem lehet foszlott,

- a működés hatékonyságának
megőrzése érdekében az öveket
nem szabad átalakítani.
A hatályos biztonsági előírások értel-
mében a gépkocsit érint
ő valamennyi
beavatkozást kizárólag egy megfe-
lelő szakértelemmel és felszerelt-
séggel rendelkező szakszervizben
végeztesse. A PEUGEOT hálózat
garantáltan megfelel ezeknek a fel-
tételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a PEUGEOT hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos víz-
zel vagy a PEUGEOT hálózatban be-
szerezhető textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor le-
hajtását vagy elmozdítását követően
mindig győződjön meg arról, hogy a
biztonsági öv megfelelően van-e el-
helyezve és feltekerve.
Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem
haladja meg a 12 évet vagy magas-
sága nem éri el a 150 cm-t, használ-
jon megfelelő gyermekülést.
Soha ne használja ugyanazt az övet
több személy becsatolásához.
Utazás közben soha ne tartsa ölben
a gyermekeket.

Ütközés esetén

Az ütközés jellegének és nagysá-
gának függvényében
a pirotechnikai
övfeszítő a légzsákoktól függetlenül,
azok kinyílását megelőzően is műkö-
désbe léphet. Az övfeszítők műkö-
désbe lépésekor enyhe, ártalmatlan
füst szabadul fel, és a rendszerbe
épített pirotechnikai patron felrobba-
násából adódó zaj hallatszik.
A légzsák visszajelzése minden eset-
ben kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetle-
ges cseréjét a PEUGEOT hálózatban
vagy egy szakszervizben végeztes-
se el.

8
146
BIZTONSÁG
LÉGZSÁKOK

A légzsák(ok) kinyílásakor ártal-
matlan, enyhe füst szabadul fel, és
a rendszerbe épített pirotechnikai
patron felrobbanásából adódó zaj
hallatszik.
A füst nem mérgező, de az arra ér-
zékenyek számára irritáló lehet.
A robbanás zaja rövid ideig tartó
halláscsökkenést okozhat.

















Frontlégzsákok

A rendszer a fejet és a törzset fenye-
gető sérülésektől védi a vezetőt és az
első utast nagyerejű frontális ütközések
alkalmával.
Vezetőoldalon a légzsákot a kormány
középső részébe, utasoldalon a kesz-
tyűtartó fölé, a műszerfalba építették be.

Működésük
A frontlégzsákok az A
frontális ütközé-
si zóna egészét vagy egy részét érő, a
gépjármű hossztengelye mentén, víz-
szintes síkban, elölről hátrafelé ható,
nagyerejű frontális ütközés esetén egyszerre
lépnek működésbe, kivéve, ha az utasoldali
frontlégzsákot semlegesítették.
A vezetőoldalon a kormánykerék és a ve-
zető között, az utasoldalon a műszerfal
és az első utas között kinyíló, a fejet és a
törzset védő frontlégzsák az előre lendülő
utas mozgási energiáját csökkenti.
Ütközés-érzékelési zónák


A.
Frontális ütközési zóna

B.
Oldalsó ütközési zóna

A légzsákok levett gyújtásnál
nem működnek.

A berendezés csupán egyetlen
alkalommal lép működésbe. Ha
újabb ütközés következik be (akár
az adott, akár egy későbbi baleset
során), a légzsák nem nyílik ki.
Az erőhatárolóval rendelkező biztonsá-
gi övek hatását kiegészítő rendszer a
gépkocsiban ülők (kivéve a hátsó kö-
zépső utast) optimális védelmét szol-
gálja jelentős ütközések esetén.
Ebben az esetben az elektronikus ér-
zékelők észlelik és elemzik az ütközés-
érzékelési zónákban történő frontális és
oldalirányú erőhatásokat:


- nagyerejű ütközés esetén a légzsá-
kok kinyílnak és megvédik a gépjár-
műben helyet foglaló személyeket
(a hátsó középső utas kivételével);
az ütközést követően pedig a sza-
bad kilátás biztosítása, illetve a
gépjármű esetleges elhagyásának
megkönnyítése érdekében rövid
időn belül leengednek,

- kevésbé jelentős ütközés, a gép-
jármű
hátsó részét érő erőhatás
és - bizonyos esetekben - borulás
esetén a légzsákok nem nyílnak ki,
ezekben a helyzetekben a bizton-
sági öv is képes optimális védelmet
nyújtani.

8
147
BIZTONSÁG
Ha a két légzsákvisszajelzés közül
legalább az egyik folyamatosan vi-
lágít, ne szereljen be gyermekülést
az első utasülésre.
Ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy
szakszervizben.


Működési rendellenesség
Ha hangjelzés és a képernyőn
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés,
ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szak-
szervizben, mivel fennáll a veszélye,
hogy a légzsákok nagyerejű ütközés
esetén nem nyílnak ki.

Térdlégzsák *

A rendszer a vezető térdét védi nagy-
erejű frontális ütközés esetén.
A légzsák a kormányoszlop alatt, a mű-
szerfalban került elhelyezésre.

Bekapcsolás
A frontlégzsákokkal együtt lép műkö-
désbe.
Újbóli bekapcsolás
A gyermekülés kiszerelését követően
a légzsák bekapcsolásához és az első
utas ütközés esetén történő védelmé-
hez állítsa a kapcsolót "ON"
helyzetbe.

Ha az utasoldali légzsák be van
kapcsolva, ez a visszajelzés rá-
adott gyújtásnál kb. egy percig
világít a biztonsági övek és az
utasoldali frontlégzsák visszajelzései-
nek a kijelzőjén. Ha menetiránynak háttal szerel be
gyermekülést az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül semlegesítse az utasol-
dali frontlégzsákot.
Ellenkező esetben a kinyíló légzsák
súlyosan vagy halálosan megse-
besítheti a gyermeket.
A visszajelzés ráadott gyúj-
tásnál - az Ön által hasz-
nált gépjármű változatától
függően - a műszercsoporton
és/vagy a biztonsági övek és az utas-
oldali frontlégzsák visszajelzéseinek a
kijelzőjén gyullad ki, és a semlegesítés
teljes időtartama alatt világít. Ha a műszercsoporton és/vagy a
biztonsági övek és az utasoldali
frontlégzsák visszajelzéseinek a
kijelzőjén ez a visszajelzés villog,
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez, mivel fennáll a ve-
szélye, hogy az utasoldali frontlégzsák
nagyerejű ütközés esetén nem nyílik ki.
Semlegesítés
Kizárólag az utasoldali frontlégzsák
semlegesíthető:


)
levett gyújtásnál
illessze a gyújtás-
kulcsot az utasoldali légzsák semle-
gesítő kapcsolójába,

)
fordítsa el "OFF"
helyzetbe,

)
majd ebben a helyzetben tartva húz-
za ki a kulcsot.

*
Rendeltetéstől függően.

8
148
BIZTONSÁG






Oldallégzsákok

Jelentős oldalirányú ütközések esetén a
rendszer a vezetőt és az utasokat védi
a mellkasi sérülésektől (a hátsó középső
ülőhelyen utazó személy kivételével).
Az oldallégzsákokat a következő he-
lyekre építették be:


- elöl, az első ülés ajtó felőli oldalán a
háttámla vázába,

- hátul, az oldalsó borításba (kivéve
SW).

Bekapcsolás
A B
oldalsó ütközési zóna egészét vagy
egy részét érő, a gépjármű hossztenge-
lyére merőlegesen, vízszintes síkban,
kívülről befelé ható, nagyerejű oldal-
irányú ütközés esetén az adott oldalon
lépnek működésbe.







Függönylégzsákok

Erőteljes oldalirányú ütközés esetén a
függönylégzsákrendszer csökkenti a
vezető és az utasok oldalirányú fejsérü-
léseinek a kockázatát (a hátsó középső
helyen utazó személy kivételével).
A függönylégzsákokat az ajtóoszlopokba
és az utastér felső részébe építették be.
Működési rendellenesség
Működésük

A függönylégzsákok a B
oldalsó ütkö-
zési zóna egészét vagy egy részét érő,
a gépjármű hossztengelyére merőle-
gesen, vízszintes síkban, kívülről befe-
lé ható, nagyerejű oldalirányú ütközés
esetén a megfelelő oldallégzsákkal egy-
szerre lépnek működésbe.

A függönylégzsák az első vagy a hátsó
utas és az ablakok közé ékelődik.
Kiserejű oldalirányú ütközés vagy
koccanás esetén, illetve a gépjár-
mű megpördülésekor a légzsák
nem mindig nyílik ki.
Hátsó vagy frontális ütközés ese-
tén a légzsák nem nyílik ki.

Ütközés-érzékelési zóna


A.
Frontális ütközési zóna.

B.
Oldalsó ütközési zóna.

Ha a műszerfalon hangjelzés
és a képernyőn megjelenő üze-
net kíséretében kigyullad ez a
visszajelzés, a rendszer ellen-
őrzése céljából forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez, mi-
vel előfordulhat, hogy a légzsákok nagy
erejű ütközés esetén nem nyílnak ki. Az oldallégzsák az első vagy hátsó utas
és az adott ajtótábla közé ékelődik.

8
149
BIZTONSÁG













A légzsákok tökéletes
hatékonysága érdekében tartsa be
az alábbi biztonsági szabályokat:
Természetes, függőleges ülő helyze-
tet vegyen fel.
Kapcsolja be és állítsa be megfelelő-
en a biztonsági övét.
Ne engedje, hogy bármi az utasok és
a légzsákok közé kerüljön (gyermek,
kisállat, tárgy, stb.), mivel ez akadá-
lyozhatja a légzsák megfelelő mű-
ködését, és az utasok sérüléséhez
vezethet.

*
Rendeltetéstől függően.






Térdlégzsák *
Ne helyezze térdét a szükségesnél közelebb a kormányhoz.



Oldallégzsákok
Az üléseket kizárólag szabványos huzatokkal borítsa, mivel azok nem aka-
dályozzák az oldallégzsákok esetleges kinyílását. A gépjárművébe való ülés-
huzatokról a PEUGEOT hálózatban kaphat tájékoztatást (lásd a "Gyakorlati
tudnivalók" c. fejezet "Tartozékok" c. részét).
Ne rögzítsen semmit (ruházatot stb.) az ülések háttámlájára, mivel az az oldal-
légzsákok kinyílása esetén mellkasi vagy karsérüléseket okozhat.
Felsőteste a szükségesnél ne legyen közelebb az ajtóhoz.

Függönylégzsákok
Ne rögzítsen és ne ragasszon semmit a plafonra, mivel az a függönylégzsákok
kinyílása esetén fejsérülést okozhat.
Ha gépjárműve rendelkezik ilyennel, ne szerelje le a plafonra szerelt kapasz-
kodófogantyúkat, mert fontos szerepet játszanak a függönylégzsákok rögzíté-
sében.
Balesetet vagy a gépjármű feltörését
követően ellenőriztesse a légzsák-
rendszereket.
A légzsákrendszereket érintő beavat-
kozásokat kizárólag a PEUGEOT
hálózat szakemberei vagy egy szak-
szerviz munkatársai végezhetik el.
A légzsákok kinyílásakor a fej, a
törzs, illetve a karok sérülésének
kockázata vagy enyhe égési sérülé-
sei az említett biztonsági előírások
betartása mellett sem zárhatók ki. A
légzsák szinte egyetlen pillanat (né-
hány ezredmásodperc) alatt fújódik
fel, majd a forró gázt az erre a cél-
ra szolgáló nyílásokon át kibocsátva
azonnal le is ereszt.
Frontlégzsákok
Vezetés közben ne fogja a kormánykereket a küllőinél fogva, és ne tartsa a
kezét a kormánykerék középső részén.
Utasoldalon a lábát ne tegye fel a műszerfalra.

Lehetőleg tartózkodjon a dohányzástól, mivel a légzsákok kibomlásakor a ciga-
retta vagy a pipa égési sérüléseket okozhat.
Soha ne szerelje le, ne fúrja ki, és ne tegye ki erős ütéseknek a kormánykere-
ket.

9
150
VEZETÉS
Lejtőn történő parkoláskor fordít-
sa el a kerekeket, hogy azok a
járdaszegélynek támaszkodjanak,
húzza be a rögzítőféket, a sebes-
ségváltót pedig kapcsolja egy se-
bességi fokozatba.
RÖGZÍTŐFÉK


Behúzás


)
Húzza be teljesen a rögzítőféket,
hogy megakadályozza a gépjármű
elmozdulását.

A behúzva maradt vagy nem
megfelelően kiengedett rögzí-
tőfékre menet közben az azon-
nali megállásra fi gyelmeztető
STOP
visszajelzéssel együtt hangjel-
zés, illetve a többfunkciós képernyőn
megjelenő üzenet kíséretében kigyulla-
dó jelzés fi gyelmeztet.
Kiengedés


)
A rögzítőfék kiengedéséhez húzza
meg enyhén a kart, nyomja meg a
kireteszelőgombot, majd hajtsa le
teljesen a kart.
6 FOKOZATÚ MECHANIKUSSEBESSÉGVÁLTÓ

Az 5. vagy 6. fokozat
kapcsolása


)
Az 5. vagy 6. fokozat megfelelő kap-
csolásához tolja a sebességváltó
kart teljesen jobbra.



Hátrameneti fokozat kapcsolása



)
Emelje meg a sebességváltógomb
alatt található gyűrűt, a sebesség-
váltó kart pedig mozdítsa balra,
majd előre.
A hátrameneti fokozatot kizárólag a
gépjármű álló helyzetében, alapjá-
raton működő motornál kapcsolja.
Biztonsági okokból és a motor indí-
tásának megkönnyítése érdekében:


- a sebességváltót mindig tegye
üresbe,

- nyomja le a tengelykapcsoló-pe-
dált.
