2
55
TÖBBFUNKCIÓS KÉPERNYŐK


"SETUP" (beállítás) menü


Nyelvek és hangfunkciók
A menü a következőket teszi lehetővé:


- a kijelzés nyelvének kiválasztása
(német, angol, spanyol, francia,
olasz, fl amand, lengyel, portugál,
brazíliai portugál, török * ),

- a hangfelismerés paramétereinek
kiválasztása (be- és kikapcsolás,
használati tanácsok, személyes
hangfelismertetés, stb.),

- a hangképzés hangerejének beállí-
tása.

Dátum és pontos idő
A menü a dátum és a pontos idő, illetve
a dátum és a pontos idő kijelzési formá-
tumának beállítását teszi lehetővé.

A GPS-szinkronizálás (GMT) elve:


1.
Hagyja jóvá a "Synchronise with
GPS" kiválasztást, a pontos idő be-
áll a GMT világidőre, és a dátum is
frissül.

2.
A 4-irányú forgókapcsolóval állítsa a
kurzort az "óra" mezőre, és nyomja
meg az OK
gombot.

3.
Most beállíthatja az időt a tetszése
szerinti időzónára a forgógyűrűvel.
Figyelem! A nyári/téli időszámítás
változásakor az időzónát újra ma-
nuálisan kell beállítani.


Kijelzés
A menü a képernyő-fényerő, a kép-
ernyő-színharmónia és a térképszín
(nappali/éjszakai vagy automatikus
üzemmód) beállítását teszi lehetővé.

Mértékegységek
A menü a h
őmérséklet (°C vagy °F) és a
távolság (km vagy mérföld) mértékegy-
ségének kiválasztását teszi lehetővé.



)
A "SETUP"
(beállítás) menübe való
belépéshez nyomja meg a "SETUP"

gombot. A következő funkciók közül
választhat:


- "Nyelvek és hangfunkciók",

- "Pontos idő és dátum",

- "Kijelzés",

- "Mértékegységek",

- "Rendszerparaméterek".

Rendszerparaméterek
A menü a gyári beállítások visszaállí-
tását, a szoftververzió megjelenítését,
illetve a legördülő szövegek bekapcso-
lását teszi lehetővé.

Biztonsági okokból a többfunkci-
ós képernyő beállítását a vezető
kizárólag álló gépjárműnél végez-
heti el.


*
Rendeltetéstől függően.

2
56
TÖBBFUNKCIÓS KÉPERNYŐK

A képernyő ki- és behajtása automati-
kusan történik.
Ugyanakkor a ki- és behajtást, illetve a
beállítást Ön is elvégezheti a különböző
manuális kapcsolók segítségével:


- ki- és behajtás az A
kapcsolóval,

- dőlésszög beállítása a B
kapcsolóval.
A képernyő becsípődésgátlóval is ren-
delkezik.

Képernyő kinyitása


)
A behajtott képernyő kinyitásához
nyomja meg az A
kapcsolót.
A képernyő automatikusan kihajlik a
gyújtás ráadásakor, az audio- és telema-
tikai rendszer bekapcsolásakor, kimenő
hívás kezdeményezésekor, hanguta-
sítás kiadásakor, illetve az azonnali
megállás (STOP) visszajelzéshez kap-
csolódó üzenet vételekor.
Képernyő visszahajtása


)
A kihajtott képernyő visszahajtásá-
hoz nyomja meg az A
kapcsolót.
Ha az audio- és telematikai rendszer
ki van kapcsolva, a képernyő a gyújtás
levétele után kb. 3 másodperccel auto-
matikusan visszahajlik.
Ha azt akarja, hogy a képernyő au-
tomatikusan nyíljon és záródjon az
audio- és telematikai rendszer be-
és kikapcsolásakor, ne hajtsa be,
ha az audio- és telematikai rend-
szer éppen működik. A kihajtott képernyő pontos beállítását
többféleképpen elvégezheti:


)
a képernyő befelé vagy a szélvédő
felé történő elmozdításához nyom-
ja meg a B
kapcsoló megfelelő ré-
szét,

vagy


)
fi noman, kézzel mozgassa előre
vagy hátra a képernyőt.

Képernyő helyzetének beállítása

Becsípődésgátló
Ha a ki- vagy visszahajtás során aka-
dályba ütközik, a képernyő mozgása
azonnal megáll, majd néhány miliméter-
nyivel elmozdul az ellenkező irányba.
Az akadály eltávolítását követően kezd-
je újra a kívánt műveletet.
Képernyő helyzetének tárolása
A rendszer négy előzetesen rögzített
helyzetet képes tárolni.
A képernyő behajtásakor a rendszer tá-
rolja az utolsó helyzetet, amelyben Ön
a képernyőt használta.
Kihajtáskor a rendszer az előzetesen
rögzített helyzetek közül az utolsóként
tárolt helyzethez legközelebb esőbe ál-
lítja a képernyőt.
Ha az audio- és telematikai rend-
szer működése közben behajtja a
képernyőt, az a továbbiakban ki-
menő hívás kezdeményezésekor,
hangutasítás kiadásakor, illetve az
azonnali megállás (STOP) vissza-
jelzéshez kapcsolódó üzenet véte-
lekor automatikusan kihajlik.



















Hozzáférés a kihajtható
képernyőhöz

2
57

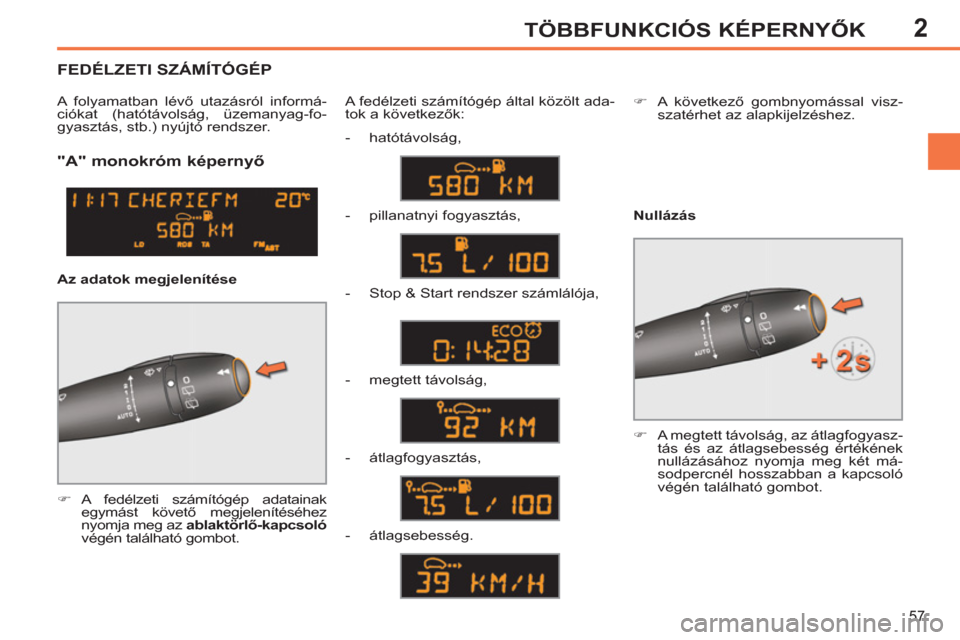

TÖBBFUNKCIÓS KÉPERNYŐK







"A" monokróm képernyő



)
A fedélzeti számítógép adatainak
egymást követő megjelenítéséhez
nyomja meg az ablaktörlő-kapcsoló

végén található gombot. A fedélzeti számítógép által közölt ada-
tok a következők:

Az adatok megjelenítése

- hatótávolság,

- pillanatnyi fogyasztás,

- Stop & Start rendszer számlálója,

- megtett távolság,

- átlagfogyasztás,
)
A következő gombnyomással visz-
szatérhet az alapkijelzéshez.


- átlagsebesség.
Nullázás


)
A megtett távolság, az átlagfogyasz-
tás és az átlagsebesség értékének
nullázásához nyomja meg két má-
sodpercnél hosszabban a kapcsoló
végén található gombot.



FEDÉLZETI SZÁMÍTÓGÉP


A folyamatban lévő utazásról informá-
ciókat (hatótávolság, üzemanyag-fo-
gyasztás, stb.) nyújtó rendszer.

2
58
TÖBBFUNKCIÓS KÉPERNYŐK


Adatok megjelenítése


)
Az információk görgetéséhez nyom-
ja meg a WIP Com 3D kijelölő-
gombjának
felfelé és lefelé mutató
nyilait.













"C" monokróm képernyő

Adatok megjelenítése "C" kijelzővel
vagy műszerfali kis központi
kijelzővel

Műszerfali nagy központi kijelző
3. típus

Műszerfali kis központi kijelző
2. típus

Gépjárműve felszereltségétől füg-
gően a fedélzeti számítógép in-
formációi vagy a többfunkciós
képernyőn, vagy a műszerfali köz-
ponti kijelzőn jelennek meg.




)
Görgesse az információkat a gomb
többszöri rövid megnyomásával.
Folyamatos kijelzés ( "MODE"
gomb a
WIP Sound vezérlőkonzolján)
Ideiglenes kijelzés külön ablakban.

2
59
TÖBBFUNKCIÓS KÉPERNYŐK



- Útvonal "2"
adatlap a
következő adatokkal:


●
megtett távolság,

●
átlagfogyasztás,

●
átlagsebesség.



)
A következő gombnyomásra a kép-
ernyő elsötétedik.
Egy újabb gombnyomással vissza-
térhet a folyamatban lévő kijelzés-
hez.


- azonnali információkat
tartalmazó adatlap a
folyamatban lévő utazásról
a következő adatokkal:


●
hatótávolság,

●
pillanatnyi fogyasztás,

●
megteendő út vagy a
Stop & Start időmérője,



- Útvonal "
1"
adatlap a
következő adatokkal:


●
megtett távolság,

●
átlagfogyasztás,

●
átlagsebesség.

Útvonal nullázása


)
A kívánt útvonal kijelzését követően
nyomja meg két másodpercnél hos-
szabban a gombot az ablaktörlő-
kapcsoló
végén.

)
Amikor a kívánt útvonal megjelenik,
nyomja meg a WIP Com 3D kijelö-
lőgombjának "OK"
billentyű
jét két
másodpercnél hosszabban.

Műszerfali nagy központi kijelzővel


Az "1"
-es és "2"
-es útvonal egy-
mástól függetlenek, használatuk
mindenben megegyezik.
Az "1"
-es például a napi, a "2"
-es
pedig a havi számítások elvégzé-
séhez használható.
A fedélzeti számítógép lehetővé teszi
az alábbiak megjelenítését:
" C" monokróm képernyővel vagy
műszerfali kis központi kijelzővel

2TÖBBFUNKCIÓS KÉPERNYŐK







Néhány meghatározás
(fedélzeti számítógép)
Amikor a hatótávolság 30 km alá csök-
ken, a képernyőn vonalak jelennek
meg. Legalább 5 liter üzemanyag tan-
kolása után megtörténik a hatótávolság
kiszámítása, és ha az meghaladja a
100 km-t, az érték megjelenik.
Ha menet közben a kijelzőn számok
helyett tartósan vízszintes vonalak
láthatók, forduljon a PEUGEOT há-
lózathoz vagy egy szakszervizhez. A funkció csak 30 km/h sebesség
felett kerül kijelzésre.
Az érték a vezetési stílus vagy a
domborzati viszonyok változása
miatt erősen ingadozó pillanat-
nyi fogyasztástól függően jelentős
mértékben változhat.
Hatótávolság
(km vagy mérföld)
A tartályban érzékelt üzem-
anyag-mennyiséggel a
következő tankolásig megtehető kilomé-
terek számát mutatja az utolsó néhány
kilométer átlagfogyasztása alapján.

Pillanatnyi üzemanyag-fogyasztás

(l/100 km vagy km/l vagy mér-
föld/gallon)
Az utóbbi néhány másodperc-
ben fogyasztott üzemanyag át-
lagmennyisége.

Átlagfogyasztás
(l/100 km vagy km/l vagy
mérföld/gallon)
A számítógép legutóbbi nul-
lázása óta fogyasztott üzem-
anyag átlagmennyisége.
Megtett távolság
(km vagy mérföld)
A fedélzeti számítógép leg-
utóbbi nullázása óta megtett
kilométerek száma.


Átlagsebesség
(km/h vagy mérföld/óra)
A fedélzeti számítógép legutób-
bi nullázásától számított átlag-
sebesség (ráadott gyújtásnál).

Megteendő távolság
(km vagy mérföld)
Az úti célig még megteendő tá-
volság. Bekapcsolt célraveze-
tés esetén a pillanatnyi adatok alapján
a rendszer számolja ki, egyéb esetben
a felhasználó adja meg.
Ha a távolság nincs megadva, a szá-
mok helyén vonalak jelennek meg.








A Stop & Start rendszer
számlálója
(perc/másodperc vagy óra/
perc)
Ha gépjárműve rendelkezik Stop &
Start funkcióval, egy számláló összeg-
zi a menet közben STOP üzemmódban
töltött időt.
A számláló a motor gyújtáskulccsal tör-
ténő indításakor minden alkalommal le-
nullázódik.

3
61
KÉNYELEM
SZELLŐZTETÉS

A levegő kezelése

A beáramló levegő - a vezető által vá-
lasztott beállításoktól függően - külön-
böző útvonalakon érkezhet:


- érkezés közvetlenül az utastérbe
(levegőbefúvás),

- fűtőkörön keresztül (fűtés),


- hűtőkörön keresztül (légkondicioná-
lás).

A hőmérséklet-szabályozó a különböző
körökön keresztül érkező levegő keve-
résével teszi lehetővé a kívánt komfort-
szint elérését. A levegőelosztás-szabályozó a levegő
különféleképpen kombinálható szellő-
zőnyílásokon át történő befúvását teszi
lehetővé.
A levegőhozam-szabályozó a ventilátor
fúvóerejének növelését vagy csökken-
tését teszi lehetővé.


Levegőbefúvás

Az utastér megszűrt levegője a szélvé-
dő alján található bemeneti rácson át,
kívülről érkezik, vagy a belső levegő ke-
ringetéséből származik.


Kapcsolótábla

A rendszerhez tartozó kapcsolók a kö-
zépkonzol A
kapcsolótábláján találha-
tók. Változattól függően a következő
funkciók állnak rendelkezésre:


- kívánt komfortszint,

- levegőhozam,

- levegőelosztás,

- jég- és páramentesítés,

- a légkondicionáló mechanikus vagy
automatikus kapcsolói.



Levegőbefúvás



1.
Szélvédő jég- vagy páramentesítő
fúvókái.

2.
Első ajtóüvegek jég- és páramentesítő
fúvókái.

3.
Elzárható és állítható oldalsó szellőző-
nyílások.

4.
Elzárható és állítható középső szellő-
zőnyílások.

5.
Levegőbefúvás az első utasok lábteré-
be.

6.
Elzárható és állítható szellőzőnyílások
a hátsó utasok számára.

7.
Levegőbefúvás a hátsó utasok lábte-
rébe.

3

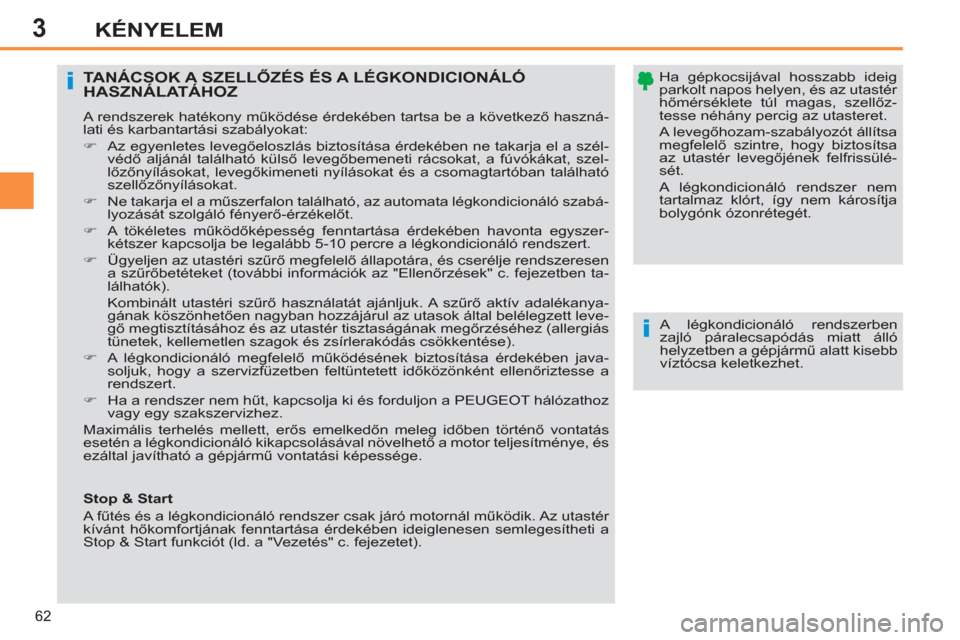

62
KÉNYELEM

Ha gépkocsijával hosszabb ideig
parkolt napos helyen, és az utastér
hőmérséklete túl magas, szellőz-
tesse néhány percig az utasteret.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa
az utastér levegőjének felfrissülé-
sét.
A légkondicionáló rendszer nem
tartalmaz klórt, így nem károsítja
bolygónk ózonrétegét. TANÁCSOK A SZELLŐZÉS ÉS A LÉGKONDICIONÁLÓHASZNÁLATÁHOZ

A rendszerek hatékony működése érdekében tartsa be a következő haszná-
lati és karbantartási szabályokat:


)
Az egyenletes levegőeloszlás biztosítása érdekében ne takarja el a szél-
védő aljánál található külső levegőbemeneti rácsokat, a fúvókákat, szel-
lőzőnyílásokat, levegőkimeneti nyílásokat és a csomagtartóban található
szellőzőnyílásokat.

)
Ne takarja el a műszerfalon található, az automata légkondicionáló szabá-
lyozását szolgáló fényerő-érzékelőt.

)
A tökéletes működőképesség fenntartása érdekében havonta egyszer-
kétszer kapcsolja be legalább 5-10 percre a légkondicionáló rendszert.

)
Ügyeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszeresen
a szűrőbetéteket (további információk az "Ellenőrzések" c. fejezetben ta-
lálhatók).
Kombinált utastéri szűrő használatát ajánljuk. A szűrő aktív adalékanya-
gának köszönhetően nagyban hozzájárul az utasok által belélegzett leve-
gő megtisztításához és az utastér tisztaságának megőrzéséhez (allergiás
tünetek, kellemetlen szagok és zsírlerakódás csökkentése).

)
A légkondicionáló megfelelő működésének biztosítása érdekében java-
soljuk, hogy a szervizfüzetben feltüntetett időközönként ellenőriztesse a
rendszert.

)
Ha a rendszer nem hű
t, kapcsolja ki és forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
Maximális terhelés mellett, erős emelkedőn meleg időben történő vontatás
esetén a légkondicionáló kikapcsolásával növelhető a motor teljesítménye, és
ezáltal javítható a gépjármű vontatási képessége.
A légkondicionáló rendszerben
zajló páralecsapódás miatt álló
helyzetben a gépjármű alatt kisebb
víztócsa keletkezhet.



Stop & Start
A fűtés és a légkondicionáló rendszer csak járó motornál működik. Az utastér
kívánt hőkomfortjának fenntartása érdekében ideiglenesen semlegesítheti a
Stop & Start funkciót (ld. a "Vezetés" c. fejezetet).
