2012.5 Peugeot 308 SW BL Kezelési útmutató (in Hungarian)

11
191
GYAKORLATI TUDNIVALÓK

Keréknyomás-ellenőrző
rendszer
A pótkeréken nincs érzékelő. A de-
fektes kerék javítását a PEUGEOT
hálózatban vagy egy szakszerviz-
ben kell elvégeztetni.
A kerék visszaszerelése


)
A 2
-es és 3
-as szerszámokat tegye
vissza a dobozba, majd zárja vissza
a fedelet.

)
Helyezze a dobozt a földre.

)
Illessze a pótkereket a dobozra.

)
Helyezze vissza a fekete műanyag
illesztőkúpot a kerék közepére (ki-
zárólag lemezkeréktárcsás vagy
szükségpótkeréknél).

)
A rögzítést vezesse át a kúpon és a
keréken, így rögzítve a doboz fede-
léhez.

)
A meghajtóanyát a kerékkulcs ( 1
)
segítségével visszacsavarva, emel-
je be a kerék/doboz egységet a gép-
jármű hátulja alá.

)
Húzza meg teljesen az anyát.

)
A csörlő reteszeléséhez a karika és a
takarófedél segítségével zárja visz-
sza a csapóajtót.

)
Ellenőrizze, hogy a kerék teljesen
vízszintesen fekszik-e a padlón.
Ellenkező esetben ismételje meg a
műveletet.

Ha a szükségpótkerék helyett nor-
mál kereket szerez be, a gépjármű
alatt található éket el kell távolítani.
Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.

11
192
GYAKORLATI TUDNIVALÓK

A gépjármű leállítása
A forgalom zavarása nélkül állítsa
le a gépjárművet: a talaj legyen víz-
szintes, szilárd és nem csúszós.
Húzza be a parkolóféket, vegye le
a gyújtást, és a kerekek rögzítésé-
nek érdekében kapcsolja az első
sebességi fokozatot * .
Ha szükséges, a cserélendő kerék-
kel átlósan elhelyezkedő kereket
ékelje ki.
Győződjön meg arról, hogy az uta-
sok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel meg-
emelt gépjármű alá; használjon
tartóbakot.










A kerék leszerelése

A műveletek sorrendje


)
Szerelje le a csavarok díszkupakjait
a 3
-as szerszám segítségével.

)
A kerékőrcsavar eltávolításához he-
lyezze fel a kerékőrcsavar-kulcstol-
datot ( 3
) a kerékkulcsra ( 1
).

)
A többi csavart a toldat használata
nélkül, a kerékkulccsal ( 1
) lazítsa ki.

)
Helyezze az emelőt ( 2
) az alvázon
kialakított két első ( A
) vagy két hátsó
( B
) emelési pont közül a cserélendő
kerékhez közelebb esőhöz.

)
Hajtsa ki annyira az emelőt ( 2
), hogy
talpa érintkezzen a talajjal. Győződ-
jön meg arról, hogy az emelő talpa
tökéletesen az éppen használt A

vagy B
emelési pont alatt helyezke-
dik-e el.

)
Emelje meg a gépjárművet annyi-
ra, hogy a (nem defektes) pótke-
rék akadálytalan felszereléséhez is
elégséges hely legyen a talaj és a
kerék között.

)
Vegye ki a csavarokat, és helyezze
őket egy tiszta helyre.

)
Vegye le a kereket.



*
Vezérelt mechanikus sebesség-
váltó esetén R
, automata sebes-
ségváltó esetén P
helyzet.

11
193
GYAKORLATI TUDNIVALÓK

Kerékcserét követően
A defektes gumiabroncsnak a cso-
magtartóban való megfelelő elhelye-
zése érdekében előzetesen távolítsa
el a központi takaróelemet.
Szükségpótkerék használatakor ne
lépje túl a 80 km/óra sebességet.
A csavarok rögzítését és a pót-
kerék nyomását a lehető legrövi-
debb időn belül ellenőriztesse a
PEUGEOT hálózatban vagy egy-
szakszervizben.
A defektes gumiabroncsot, amint
lehet, javíttassa meg, és helyezze
vissza a gépjárműre.


A kerék felszerelése

A műveletek sorrendje


)
Helyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A kerékőrcsavar-kulcstoldattal ( 4
)
ellátott kerékkulccsal ( 1
) húzza meg
a kerékőrcsavart.

)
A többi csavar meghúzását a toldat
nélküli kerékkulccsal ( 1
) végezze el.

)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
) és távo-
lítsa el.

)
A kerékőrcsavar-kulcstoldattal ( 4
)
ellátott kerékkulccsal ( 1
) húzza meg
a kerékőrcsavart ütközésig.

)
A többi csavart is húzza meg ütközé-
sig a toldat nélküli kerékkulccsal ( 1
).

)
Szerelje vissza a díszkupakot mind-
egyik csavarra.

)
A szerszámokat helyezze vissza a
szerszámosdobozba.

11
194
GYAKORLATI TUDNIVALÓK

Áramütésveszély!
A xenonizzók (D1S-35W) cseréjét
a PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.

IZZÓCSERE








Halogénizzókkal rendelkező változat


1.
Irányjelzők
(PY21W borostyánszínű).


2.
Tompított fényszórók (H7-55W).


3.
Távolsági fényszórók (H1-55W).


4.
Nappali világítás / helyzetjelzők
(P21/5 W).

vagy
Nappali világítás / helyzetjelzők
(diódás).


5.
Ködfényszórók (H8-35 W).





1.
Irányjelzők (PY21W SV ezüst).


2.
Tompított fényszórók / távolsági
kanyarfényszórók (D1S-35W).


3.
Kiegészítő távolsági fényszórók
(H1-55W).


4.
Nappali világítás / helyzetjelzők
(P21/5W).

vagy
Nappali világítás / helyzetjelzők
(diódás).


5.
Ködfényszórók (H8-35 W).






























Xenonizzókkal és kanyarfényszóróval
rendelkező változat A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:


)
az üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,


)
használjon szivacsot és szap-
panos vizet,

)
ha a makacs szennyeződések
eltávolítására magasnyomású
berendezést használ, ne irá-
nyítsa a vízsugarat tartósan
közvetlenül a fényszórókra, a
lámpákra és a környékükre, ne-
hogy megsérüljenek a tömíté-
sek és a lakkréteg.

)
ne érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.

Az izzók cseréjét csak néhány per-
ce kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés ve-
szélye áll fenn).
A fényszóró meghibásodásának
elkerülése érdekében kizárólag
UV-szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan
típusú és tulajdonságú izzóra cse-
rélje.


Első lámpák

11
195
GYAKORLATI TUDNIVALÓK
















Távolsági fényszóró izzójának
cseréje


)
A nyelv meghúzásával távolítsa el a
védőfedelet.

)
Kösse ki az izzó csatlakozóját.

)
Az izzó kiszabadítása érdekében
szorítsa össze a rugókat.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.

A nappali világítás és a helyzetjelzők
izzóinak cseréje


)
A nyelv meghúzásával távolítsa el a
védőfedelet.

)
Kösse ki az izzó csatlakozóját.

)
Fordítsa el negyed fordulattal és
emelje ki az izzó foglalatát.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.






A tompított fényszórók izzójának
cseréje


)
A nyelv meghúzásával távolítsa el a
védőborítást.

)
Kösse ki az izzó csatlakozóját.

)
Az izzó kiszabadításához feszítse
szét a rugókat.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.


Irányjelző-izzók cseréje


)
Fordítsa el negyed fordulattal és
emelje ki az izzófoglalatot.

)
Vegye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
A borostyán- vagy ezüstszínű iz-
zók, így az irányjelzők, kizárólag
azonos színű és műszaki jellem-
zőkkel rendelkező izzókkal cserél-
hetők ki.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosí-
tása érdekében a védőfedelet óva-
tosan zárja vissza.

11GYAKORLATI TUDNIVALÓK







Ködfényszórók izzójának cseréje


)
Az irányjelző és a visszapillantó tü-
kör alsó része közötti területen illes-
szen csavarhúzót az irányjelző és a
tükör közé.

)
Nyomja meg a csavarhúzót, majd
emelje ki a kiszabadított irányjelzőt.

)
Kösse ki az izzó csatlakozóját.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
Az irányjelzőt a PEUGEOT hálózatban
vagy egy szakszervizben szerezheti be.

A beépített oldalsó irányjelzők
izzóinak cseréje
Az izzócserét a PEUGEOT hálózatban
vagy egy szakszervizben végeztesse el.


Nappali / helyzetjelző világítás
izzóinak cseréje
A fénykibocsátó diódás izzók cseréje
érdekében forduljon a PEUGEOT háló-
zathoz vagy egy szakszervizhez.

11
197
GYAKORLATI TUDNIVALÓK

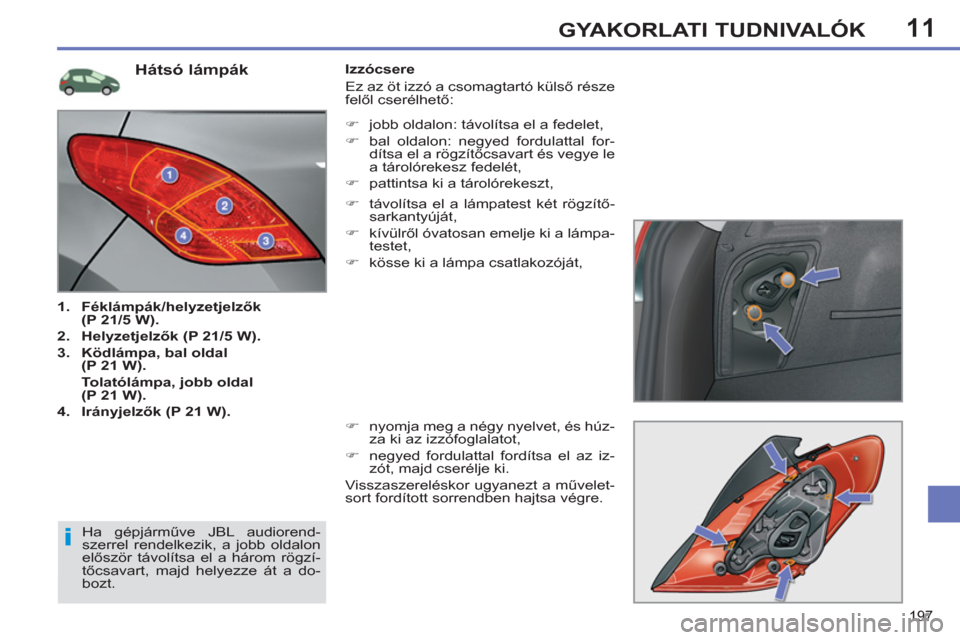

Hátsó lámpák



1.
Féklámpák/helyzetjelzők
(P 21/5 W).


2.
Helyzetjelzők (P 21/5 W).


3.
Ködlámpa, bal oldal
(P 21 W).

Tolatólámpa, jobb oldal
(P 21 W).


4.
Irányjelzők (P 21 W).


Izzócsere
Ez az öt izzó a csomagtartó külső része
felől cserélhető:

)
távolítsa el a lámpatest két rögzítő-
sarkantyúját,

)
kívülről óvatosan emelje ki a lámpa-
testet,

)
kösse ki a lámpa csatlakozóját,

)
nyomja meg a négy nyelvet, és húz-
za ki az izzófoglalatot,

)
negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
Ha gépjárműve JBL audiorend-
szerrel rendelkezik, a jobb oldalon
először távolítsa el a három rögzí-
tőcsavart, majd helyezze át a do-
bozt.

)
jobb oldalon: távolítsa el a fedelet,

)
bal oldalon: negyed fordulattal for-
dítsa el a rögzítőcsavart és vegye le
a tárolórekesz fedelét,

)
pattintsa ki a tárolórekeszt,

11
198
GYAKORLATI TUDNIVALÓK

Kiegészító féklámpa izzóinak
cseréje (4 darab W 5 W izzó)


)
Balról jobbra haladva pattintsa le a
csomagtérajtó felső borítását.

)
Csavarozza ki a lámpa két rögzítő-
anyáját ( A
).

)
Pattintsa ki a lámpa középső rögzí-
tőelemét.

)
Emelje ki a lámpatestet.

)
Kösse ki az izzófoglalatot és az ab-
lakmosó csövét.

)
A két nyelv ( B
) összenyomásával
pattintsa ki az izzófoglalatot.

)
Vegye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
A csavaranyák meghúzásakor vigyáz-
zon az izzóra.
Rendszámtábla-világítás izzóinak
cseréje (W 5 W)


)
Illesszen egy csavarhúzót az átlát-
szó borítás külső részén található
egyik lyukba.

)
Lepattintásához nyomja meg kifelé.

)
Vegye le az átlátszó borítást.

)
Vegye ki az izzót és cserélje ki.
