2011 YAMAHA GRIZZLY 250 Manuale de Empleo (in Spanish)

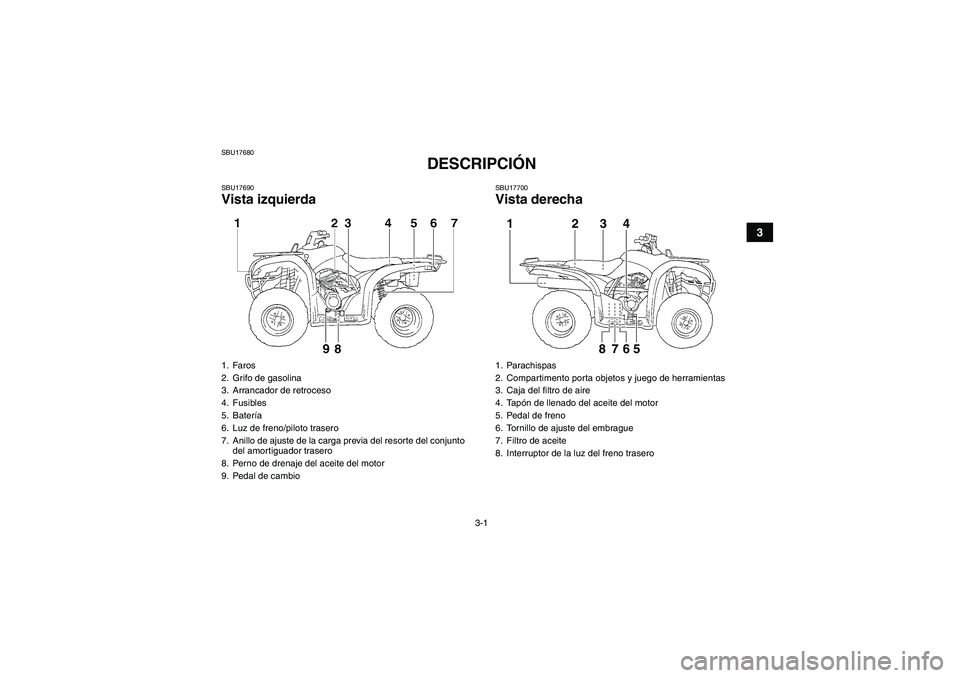

3-1
3
SBU17680
DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Faros
2. Grifo de gasolina
3. Arrancador de retroceso
4. Fusibles
5. Batería
6. Luz de freno/piloto trasero
7. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador trasero
8. Perno de drenaje del aceite del motor
9. Pedal de cambio
9
1. Parachispas
2. Compartimento porta objetos y juego de herramientas
3. Caja del filtro de aire
4. Tapón de llenado del aceite del motor
5. Pedal de freno
6. Tornillo de ajuste del embrague
7. Filtro de aceite
8. Interruptor de la luz del freno trasero
5
1234
6 7 8
U1P066S0.book Page 1 Thursday, August 5, 2010 5:12 PM

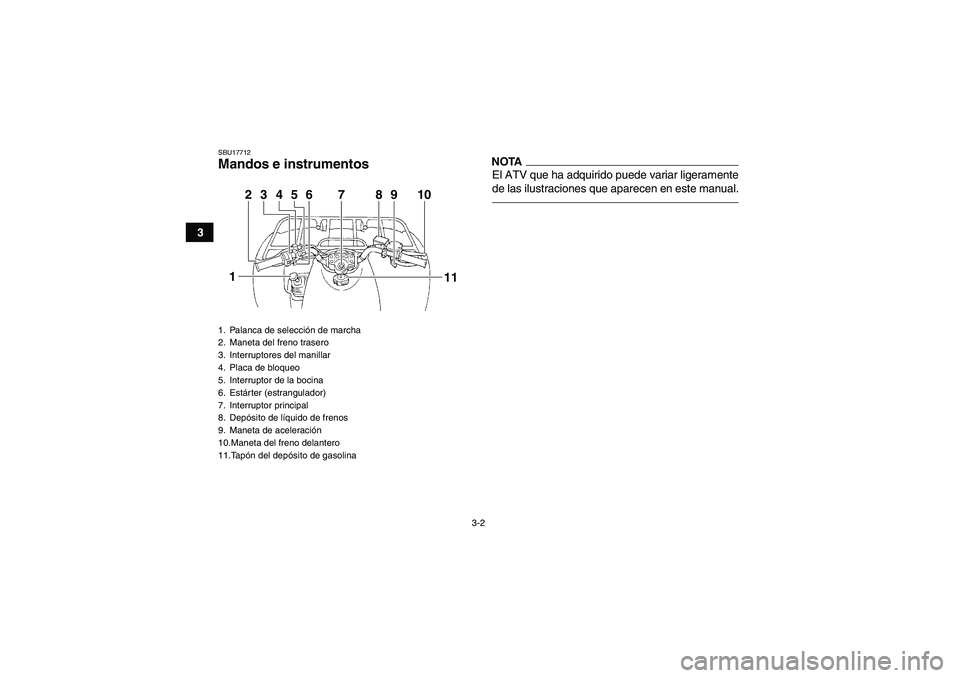

3-2
3
SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Placa de bloqueo
5. Interruptor de la bocina
6. Estárter (estrangulador)
7. Interruptor principal
8. Depósito de líquido de frenos
9. Maneta de aceleración
10.Maneta del freno delantero
11.Tapón del depósito de gasolina
2
1
3
4
5
6
7
9
8
10
11
U1P066S0.book Page 2 Thursday, August 5, 2010 5:12 PM

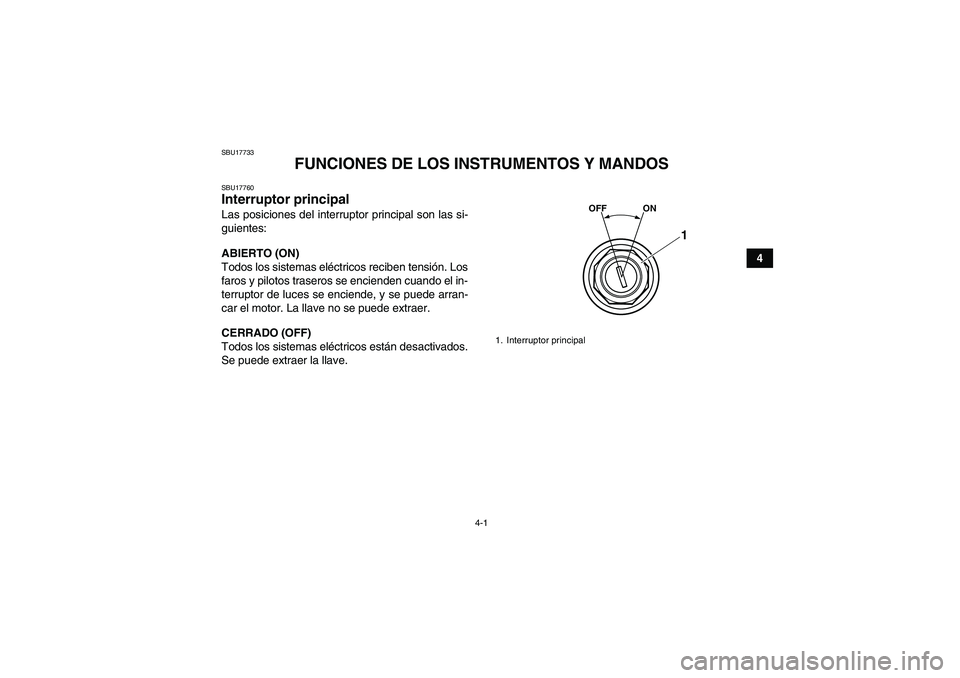

4-1
4
SBU17733
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
OFF ON
1
U1P066S0.book Page 1 Thursday, August 5, 2010 5:12 PM

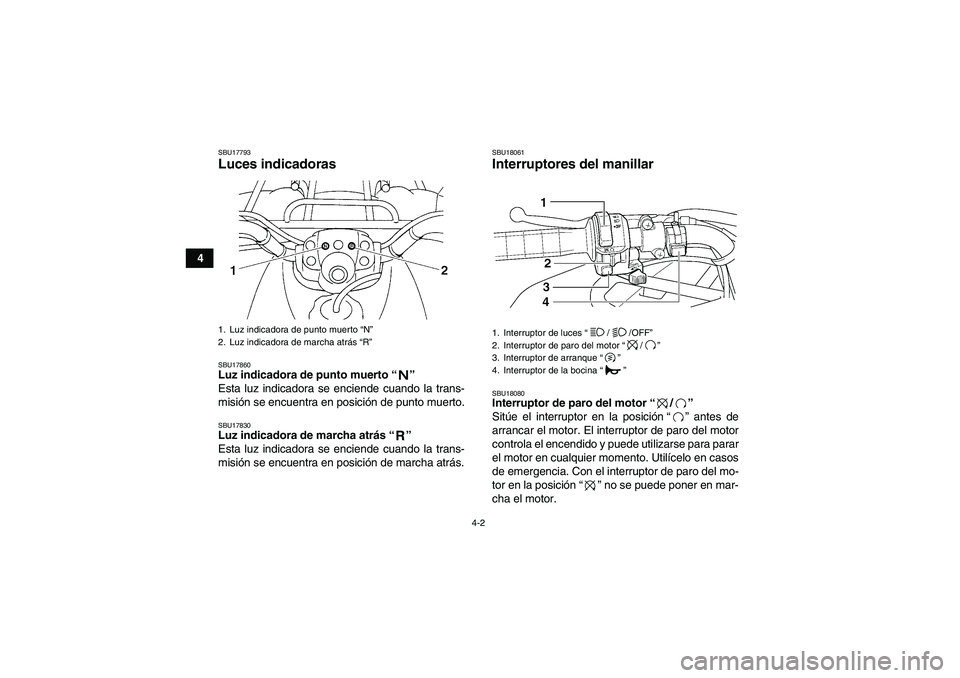

4-2
4
SBU17793Luces indicadoras SBU17860Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17830Luz indicadora de marcha atrás“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.
SBU18061Interruptores del manillar SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.
1. Luz indicadora de punto muerto “N”
2. Luz indicadora de marcha atrás “R”
1. Interruptor de luces“/ /OFF”
2. Interruptor de paro del motor“/”
3. Interruptor de arranque“”
4. Interruptor de la bocina“”
U1P066S0.book Page 2 Thursday, August 5, 2010 5:12 PM

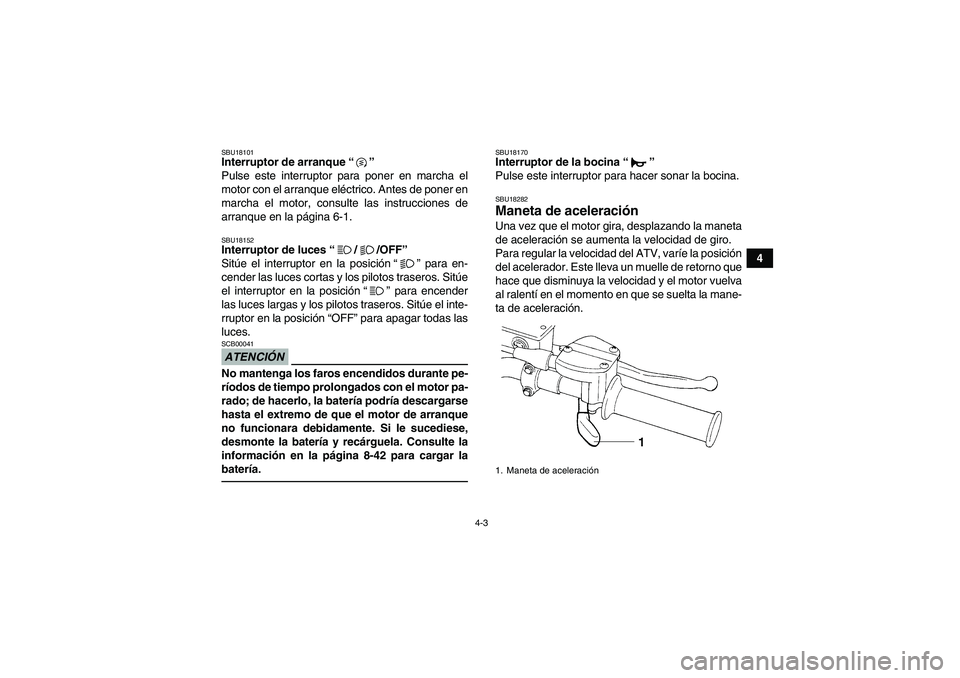

4-3
4
SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18152Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición“” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.ATENCIÓNSCB00041No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. Consulte la
información en la página 8-42 para cargar la
batería.
SBU18170Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la bocina.SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.1. Maneta de aceleración
U1P066S0.book Page 3 Thursday, August 5, 2010 5:12 PM

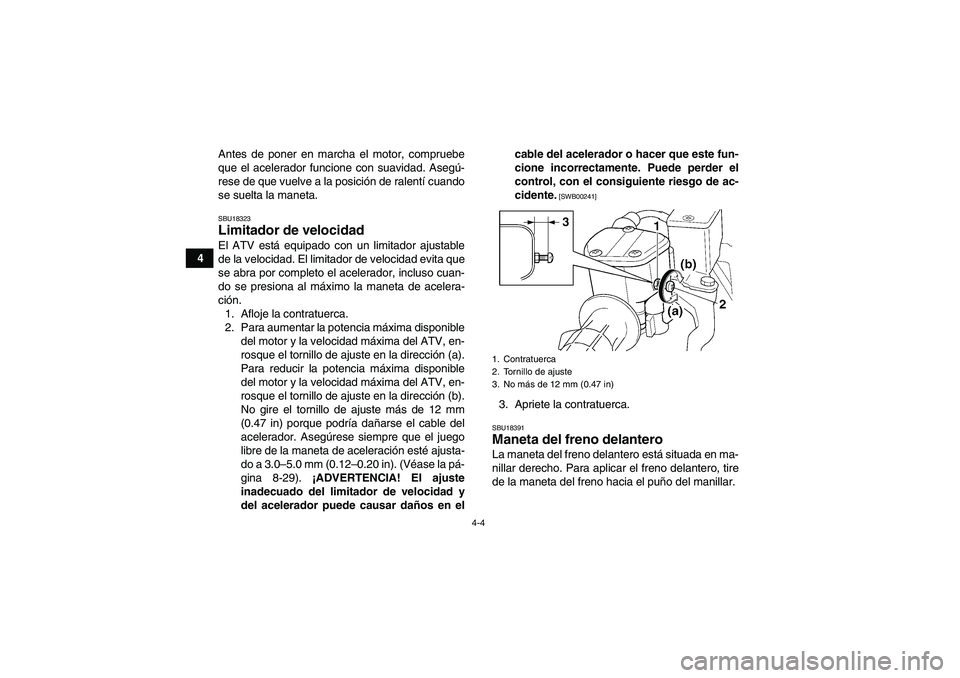

4-4
4Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-29). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en elcable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
U1P066S0.book Page 4 Thursday, August 5, 2010 5:12 PM

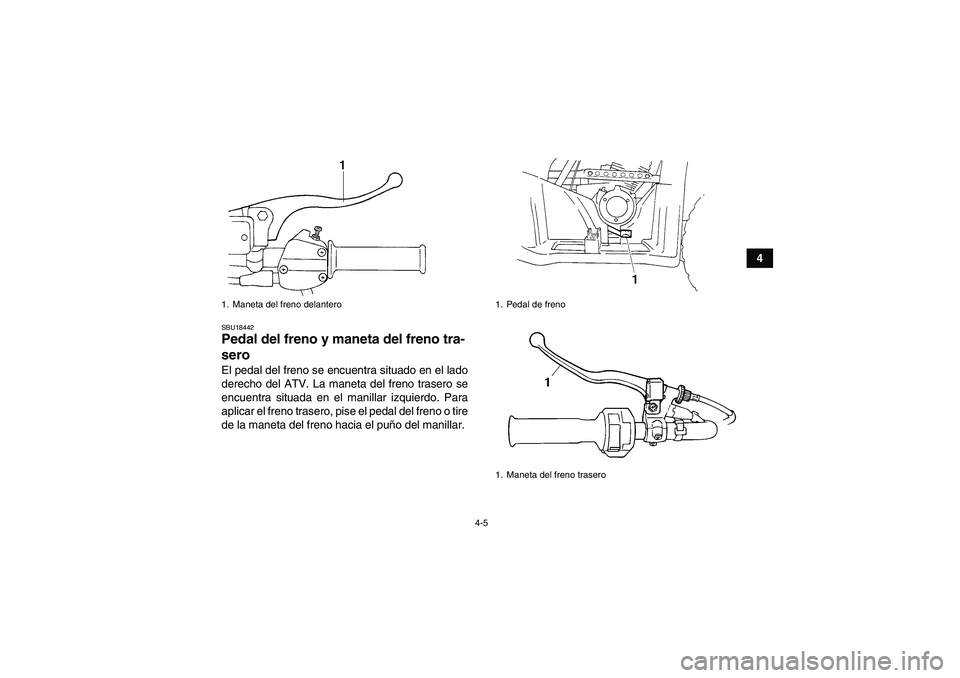

4-5
4
SBU18442Pedal del freno y maneta del freno tra-
sero El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o tire
de la maneta del freno hacia el puño del manillar.1. Maneta del freno delantero
1. Pedal de freno
1. Maneta del freno trasero
U1P066S0.book Page 5 Thursday, August 5, 2010 5:12 PM

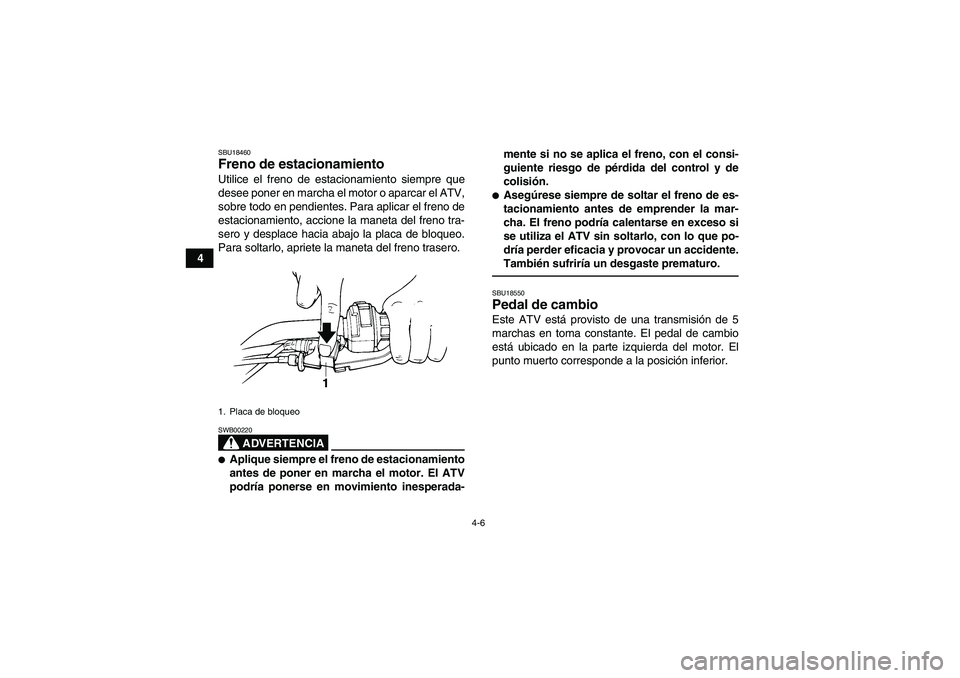

4-6
4
SBU18460Freno de estacionamiento Utilice el freno de estacionamiento siempre que
desee poner en marcha el motor o aparcar el ATV,
sobre todo en pendientes. Para aplicar el freno de
estacionamiento, accione la maneta del freno tra-
sero y desplace hacia abajo la placa de bloqueo.
Para soltarlo, apriete la maneta del freno trasero.
ADVERTENCIA
SWB00220
Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.

Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.SBU18550Pedal de cambio Este ATV está provisto de una transmisión de 5
marchas en toma constante. El pedal de cambio
está ubicado en la parte izquierda del motor. El
punto muerto corresponde a la posición inferior.
1. Placa de bloqueoU1P066S0.book Page 6 Thursday, August 5, 2010 5:12 PM
