2011 YAMAHA GRIZZLY 250 Manuale de Empleo (in Spanish)

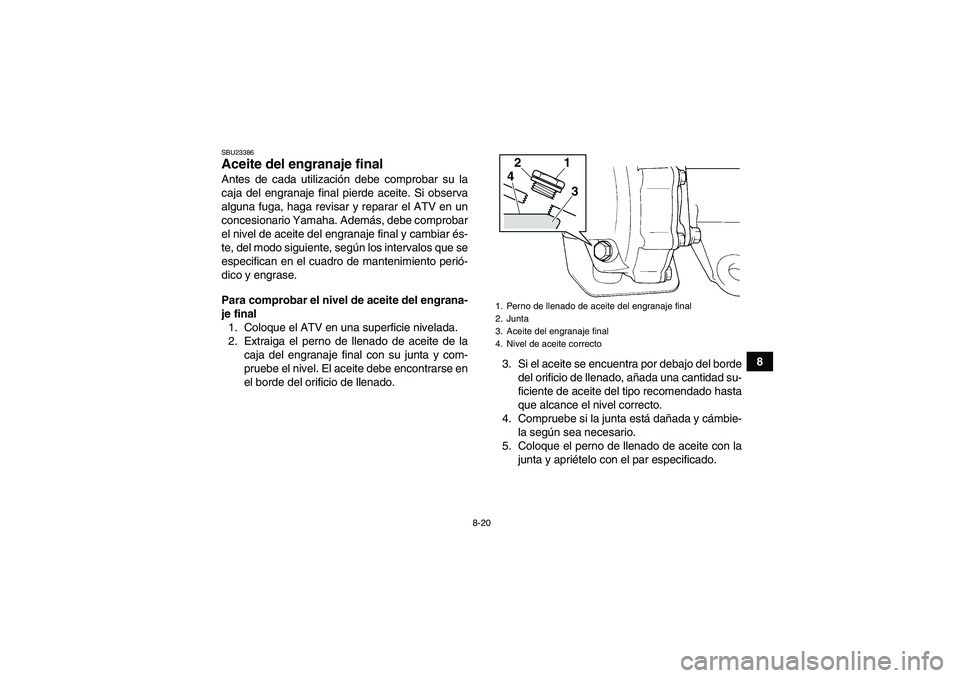

8-20
8
SBU23386Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.
2. Extraiga el perno de llenado de aceite de la
caja del engranaje final con su junta y com-
pruebe el nivel. El aceite debe encontrarse en
el borde del orificio de llenado.3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Compruebe si la junta está dañada y cámbie-
la según sea necesario.
5. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correcto
1
2
4
3
U1P066S0.book Page 20 Thursday, August 5, 2010 5:12 PM

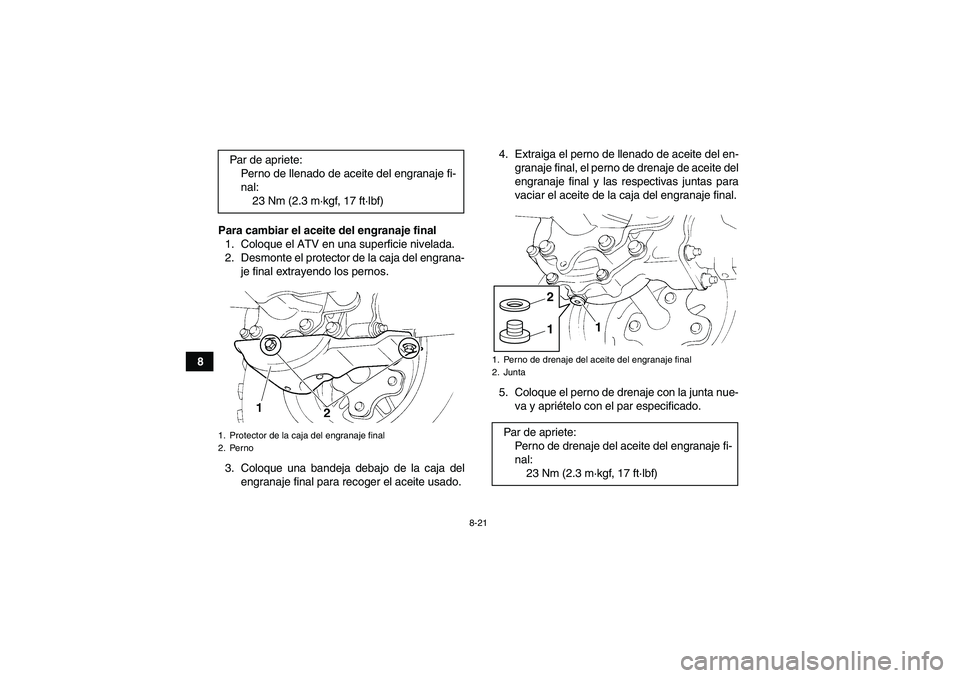

8-21
8Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector de la caja del engrana-
je final extrayendo los pernos.
3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.4. Extraiga el perno de llenado de aceite del en-
granaje final, el perno de drenaje de aceite del
engranaje final y las respectivas juntas para
vaciar el aceite de la caja del engranaje final.
5. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado. Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protector de la caja del engranaje final
2. Perno
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1
1
2
U1P066S0.book Page 21 Thursday, August 5, 2010 5:12 PM

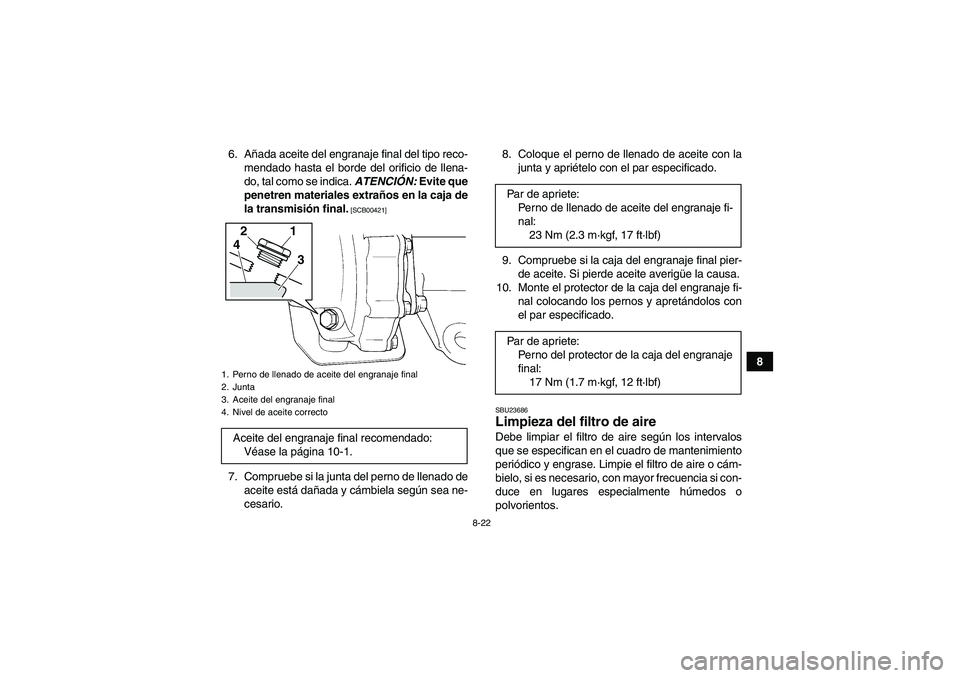

8-22
8 6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite que
penetren materiales extraños en la caja de
la transmisión final.
[SCB00421]
7. Compruebe si la junta del perno de llenado de
aceite está dañada y cámbiela según sea ne-
cesario.8. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
9. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
10. Monte el protector de la caja del engranaje fi-
nal colocando los pernos y apretándolos con
el par especificado.
SBU23686Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado:
Véase la página 10-1.
1
2
4
3
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Par de apriete:
Perno del protector de la caja del engranaje
final:
17 Nm (1.7 m·kgf, 12 ft·lbf)
U1P066S0.book Page 22 Thursday, August 5, 2010 5:12 PM

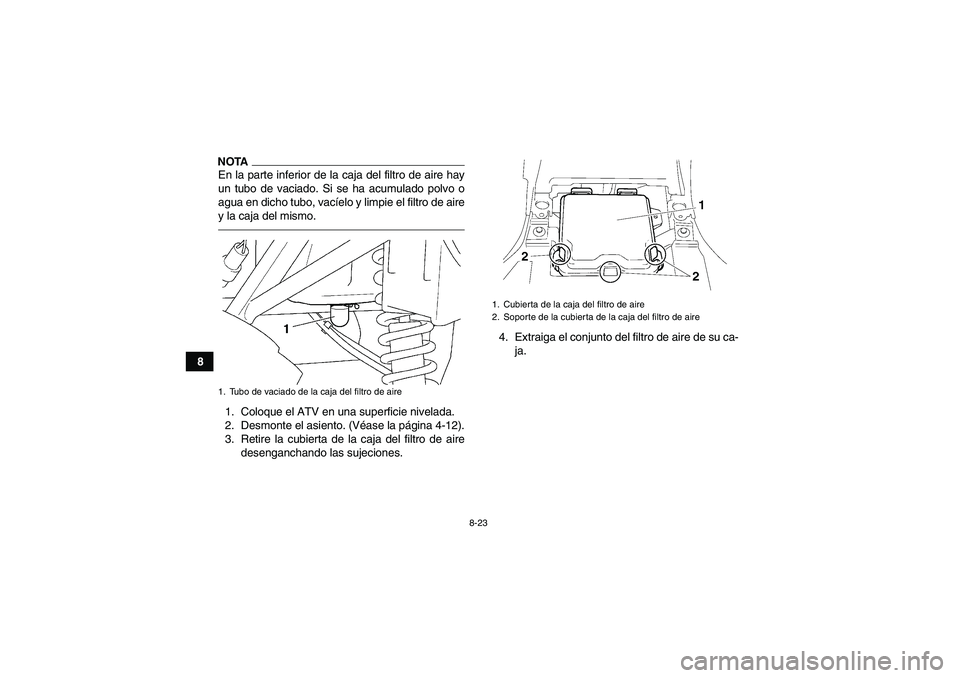

8-23
8
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.4. Extraiga el conjunto del filtro de aire de su ca-
ja.1. Tubo de vaciado de la caja del filtro de aire
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
U1P066S0.book Page 23 Thursday, August 5, 2010 5:12 PM

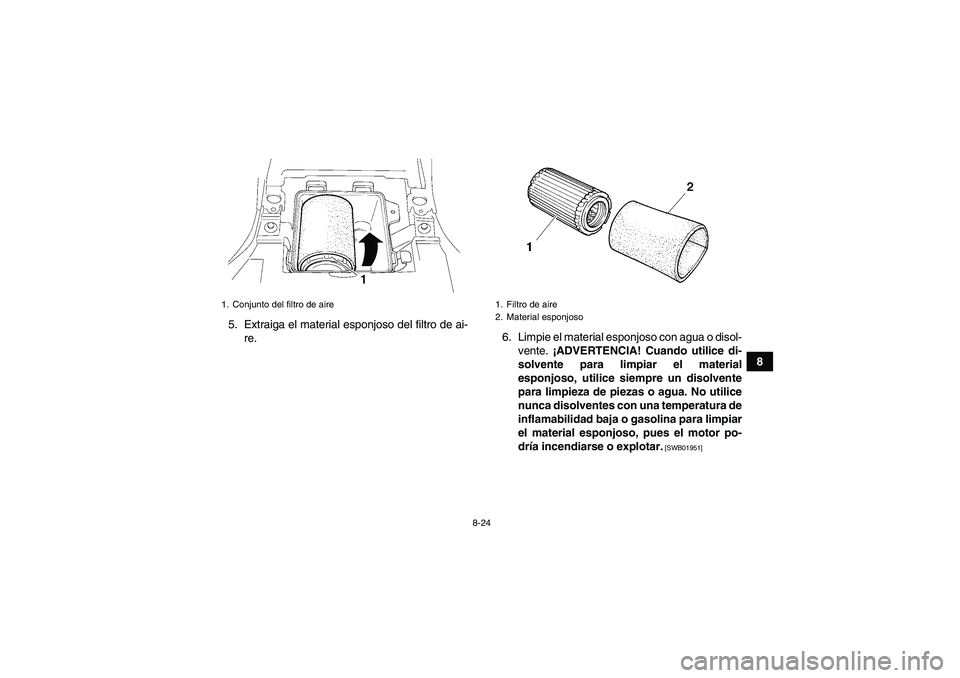

8-24
8 5. Extraiga el material esponjoso del filtro de ai-
re.6. Limpie el material esponjoso con agua o disol-
vente. ¡ADVERTENCIA! Cuando utilice di-
solvente para limpiar el material
esponjoso, utilice siempre un disolvente
para limpieza de piezas o agua. No utilice
nunca disolventes con una temperatura de
inflamabilidad baja o gasolina para limpiar
el material esponjoso, pues el motor po-
dría incendiarse o explotar.
[SWB01951]
1. Conjunto del filtro de aire
1. Filtro de aire
2. Material esponjoso
U1P066S0.book Page 24 Thursday, August 5, 2010 5:12 PM

8-25
87. Escurra el exceso de agua o disolvente del
material esponjoso y déjelo secar.
ATENCIÓN: Al oprimir el material esponjo-
so, no lo retuerza. No aplique aceite al ma-
terial esponjoso.
[SCB00471]
8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Golpee ligeramente el filtro de aire para ex-
traer la mayor parte de polvo y suciedad. Eli-
mine el resto de suciedad aplicando aire
comprimido, como se muestra. Si el filtro de
aire está dañado, cámbielo.10. Tire del material esponjoso por encima del fil-
tro de aire.
11. Introduzca el conjunto del filtro de aire en la
caja y monte la cubierta de la misma engan-
chando las sujeciones. ATENCIÓN: Verifi-
que que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. La penetración
de aire no filtrado al motor acelera su des-
gaste y puede provocar averías. Asimis-
mo, el funcionamiento sin el filtro de aire
afectará a los surtidores del carburador
con la consiguiente disminución de las
prestaciones y el posible recalentamiento
del motor.
[SCB00461]
U1P066S0.book Page 25 Thursday, August 5, 2010 5:12 PM

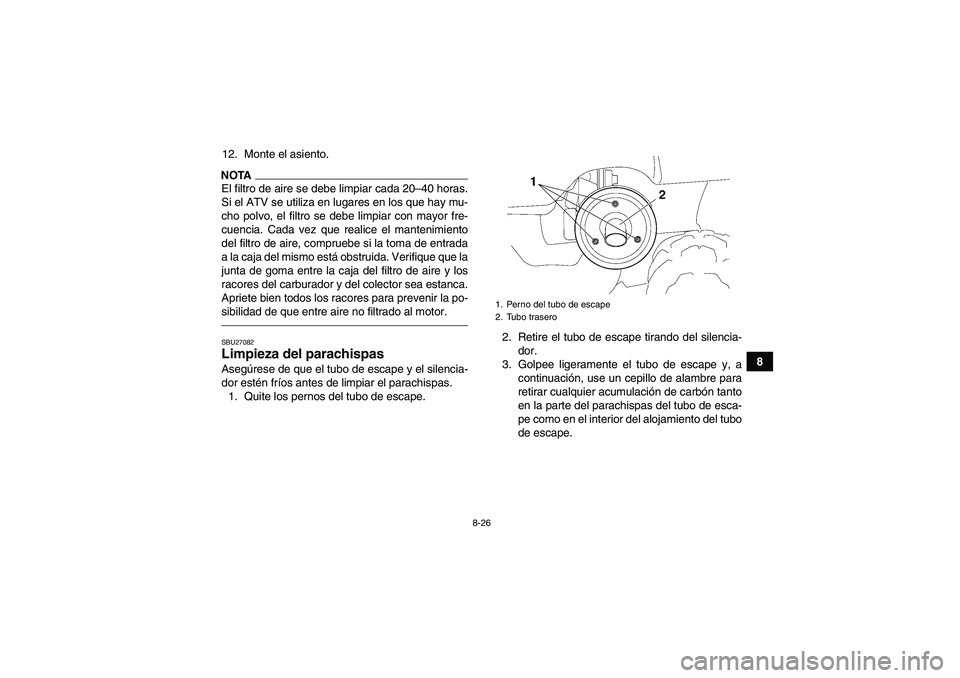

8-26
8 12. Monte el asiento.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar con mayor fre-
cuencia. Cada vez que realice el mantenimiento
del filtro de aire, compruebe si la toma de entrada
a la caja del mismo está obstruida. Verifique que la
junta de goma entre la caja del filtro de aire y los
racores del carburador y del colector sea estanca.
Apriete bien todos los racores para prevenir la po-
sibilidad de que entre aire no filtrado al motor.SBU27082Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos del tubo de escape.2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.
1. Perno del tubo de escape
2. Tubo trasero
U1P066S0.book Page 26 Thursday, August 5, 2010 5:12 PM

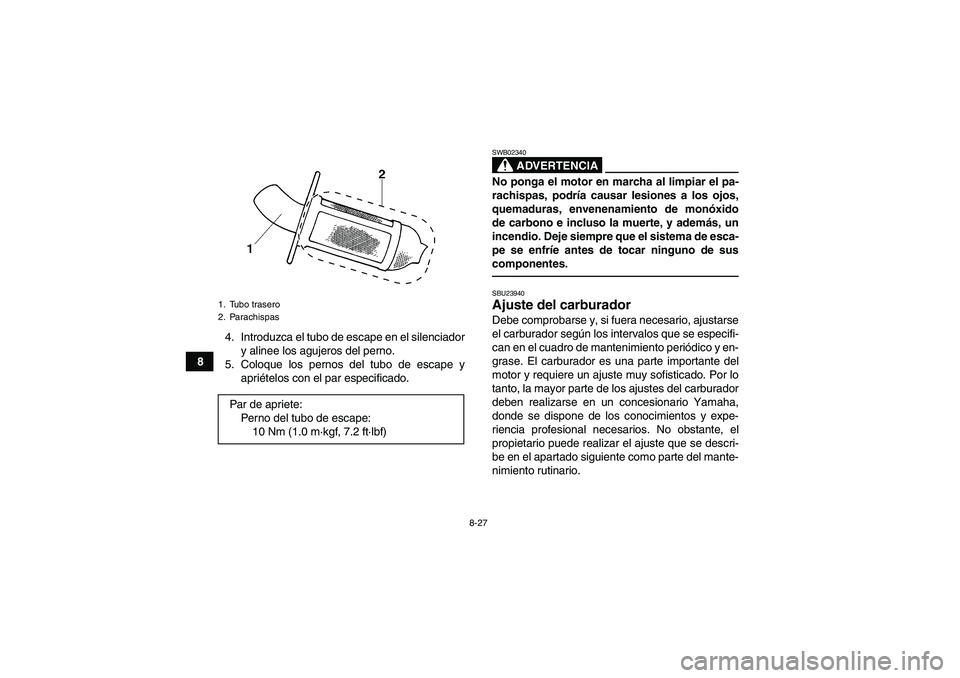

8-27
84. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque los pernos del tubo de escape y
apriételos con el par especificado.
ADVERTENCIA
SWB02340No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
componentes.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
1. Tubo trasero
2. ParachispasPar de apriete:
Perno del tubo de escape:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1P066S0.book Page 27 Thursday, August 5, 2010 5:12 PM
