2011 Seat Altea XL Manuale del proprietario (in Italian)

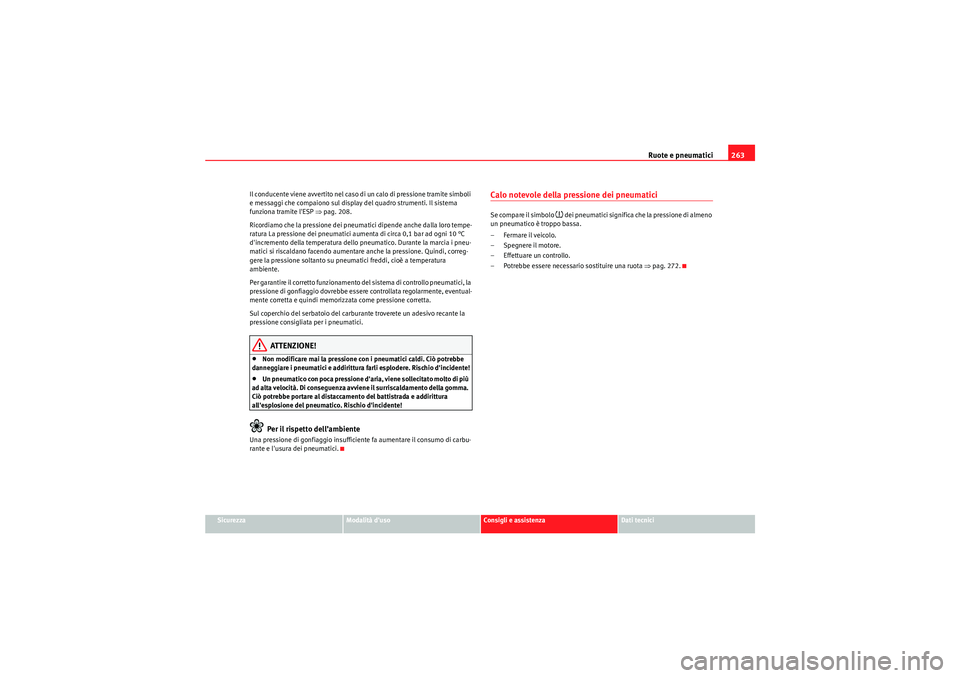

Ruote e pneumatici263
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Il conducente viene avvertito nel caso di un calo di pressione tramite simboli
e messaggi che compaiono sul display del quadro strumenti. Il sistema
funziona tramite l'ESP
⇒pag. 208.
Ricordiamo che la pressione dei pneumatici dipende anche dalla loro tempe-
ratura La pressione dei pneumatici aumenta di circa 0,1 bar ad ogni 10 °C
d'incremento della temperatura dello pneumatico. Durante la marcia i pneu-
matici si riscaldano facendo aumentare anche la pressione. Quindi, correg-
gere la pressione soltanto su pneumatici freddi, cioè a temperatura
ambiente.
Per garantire il corretto funzionamento del sistema di controllo pneumatici, la
pressione di gonfiaggio dovrebbe essere controllata regolarmente, eventual-
mente corretta e quindi memorizzata come pressione corretta.
Sul coperchio del serbatoio del carburante troverete un adesivo recante la
pressione consigliata per i pneumatici.
ATTENZIONE!
•Non modificare mai la pressione con i pneumatici caldi. Ciò potrebbe
danneggiare i pneumatici e addirittura farli esplodere. Rischio d'incidente!•Un pneumatico con poca pressione d'aria, viene sollecitato molto di più
ad alta velocità. Di conseguenza av viene il surriscaldamento della gomma.
Ciò potrebbe portare al distaccamento del battistrada e addirittura
all'esplosione del pneumatico. Rischio d'incidente!Per il rispetto dell’ambiente
Una pressione di gonfiaggio insufficiente fa aumentare il consumo di carbu-
rante e l'usura dei pneumatici.
Calo notevole della pressione dei pneumaticiSe compare il simbolo
~ dei pneumatici significa che la pressione di almeno
un pneumatico è troppo bassa.
– Fermare il veicolo.
– Spegnere il motore.
–Effettuare un controllo.
– Potrebbe essere necessario sostituire una ruota ⇒pag. 272.
AlteaXL_IT.book Seite 263 Freitag, 10. September 2010 8:56 08

Ruote e pneumatici
264Durata dei pneumatici
La durata dei pneumatici dipende dalla pressione con cui
sono stati gonfiati, dallo stile di guida e dal fatto che siano
stati montati correttamente o meno.
Indicatori di usura
Nelle scanalature del battistrada di un pneumatico originale si trovano degli
“indicatori di usura“ ⇒fig. 174 disposti trasversalmente rispetto al senso di
rotolamento e aventi uno spessore di 1,6 mm. Questi indicatori sono distri-
buiti sul battistrada ad intervalli di spazio regolari; il loro numero varia da 6
a 8 a seconda della marca. La loro posizione viene indicata da appositi
contrassegni sui fianchi del pneumatico (ad esempio le lettere “TWI“ o da
altri simboli). Quando lo spessore del battistrada, misurato nelle scanalature
accanto agli indicatori di usura, è di 1,6 mm, significa che è stato raggiunto
il valore minimo consentito dalla legge. I pneumatici vanno quindi sostituiti.
In alcuni paesi possono vigere altri valori ⇒.
Pressione dei pneumatici
Una pressione scorretta può provocare lo scoppio del pneumatico. Pericolo di
incidente! Perciò se ne dovrebbe controllare la pressione almeno una volta al
mese ⇒pag. 262.
Modalità di guida
La velocità elevata in curva, le accelerazioni e le frenate brusche accelerano
l'usura dei pneumatici.
Scambio delle ruote
Se i pneumatici delle ruote anteriori sono notevolmente più consumati di
quelli posteriori, è consigliabile invertirne la posizione, come illustrato nella
figura ⇒fig. 175 . In questo modo i pneumatici avranno all'incirca la stessa
durata.
Equilibratura delle ruote
Le ruote di un veicolo nuovo sono già equilibrate. Con l'uso del veicolo può
crearsi tuttavia uno squilibrio, dovuto a diversi fattori, che si manifesta attra-
verso delle vibrazioni dello sterzo.
In tal caso si consiglia di far riequilibrare le ruote, anche perché lo squilibrio
accelera l'usura dello sterzo, delle sospensioni e dei pneumatici. L'equilibra-
tura si deve tuttavia effettuare ogniqualvolta che si monta un pneumatico
nuovo.
Fig. 174 Indicatori di
usura del battistradaFig. 175 Schema per lo
scambio delle ruote
AlteaXL_IT.book Seite 264 Freitag, 10. September 2010 8:56 08

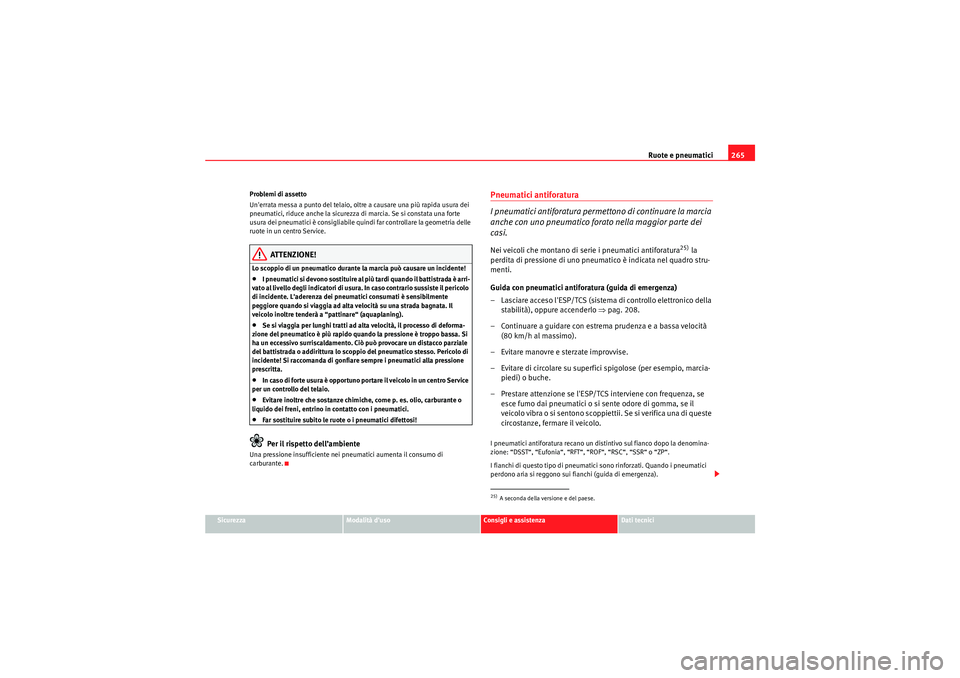

Ruote e pneumatici265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Problemi di assetto
Un'errata messa a punto del telaio, oltre a causare una più rapida usura dei
pneumatici, riduce anche la sicurezza di marcia. Se si constata una forte
usura dei pneumatici è consigliabile quindi far controllare la geometria delle
ruote in un centro Service.
ATTENZIONE!
Lo scoppio di un pneumatico durante la marcia può causare un incidente!•I pneumatici si devono sostituire al più tardi quando il battistrada è arri-
vato al livello degli indicatori di usura. In caso contrario sussiste il pericolo
di incidente. L'aderenza dei pneumatici consumati è sensibilmente
peggiore quando si viaggia ad alta velocità su una strada bagnata. Il
veicolo inoltre tenderà a “pattinare“ (aquaplaning).•Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Si
ha un eccessivo surriscaldamento. Ciò può provocare un distacco parziale
del battistrada o addirittura lo scoppio del pneumatico stesso. Pericolo di
incidente! Si raccomanda di gonfiare sempre i pneumatici alla pressione
prescritta.•In caso di forte usura è opportuno portare il veicolo in un centro Service
per un controllo del telaio.•Evitare inoltre che sostanze chimiche, come p. es. olio, carburante o
liquido dei freni, entrino in contatto con i pneumatici.•Far sostituire subito le ruote o i pneumatici difettosi!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.
Pneumatici antiforatura
I pneumatici antiforatura permettono di continuare la marcia
anche con uno pneumatico forato nella maggior parte dei
casi.Nei veicoli che montano di serie i pneumatici antiforatura
25) la
perdita di pressione di uno pneumatico è indicata nel quadro stru-
menti.
Guida con pneumatici antiforatura (guida di emergenza)
– Lasciare acceso l'ESP/TCS (sistema di controllo elettronico della stabilità), oppure accenderlo ⇒pag. 208.
– Continuare a guidare con estrema prudenza e a bassa velocità (80 km/h al massimo).
– Evitare manovre e sterzate improvvise.
– Evitare di circolare su superfici spigolose (per esempio, marcia- piedi) o buche.
– Prestare attenzione se l'ESP/TC S interviene con frequenza, se
esce fumo dai pneumatici o si sente odore di gomma, se il
veicolo vibra o si sentono scoppiettii. Se si verifica una di queste
circostanze, fermare il veicolo.
I pneumatici antiforatura recano un distintivo sul fianco dopo la denomina-
zione: “DSST“, “Eufonia“, “RFT“, “ROF“, “RSC“, “SSR“ o “ZP“.
I fianchi di questo tipo di pneumatici sono rinforzati. Quando i pneumatici
perdono aria si reggono sui fianchi (guida di emergenza).25)A seconda della versione e del paese.
AlteaXL_IT.book Seite 265 Freitag, 10. September 2010 8:56 08

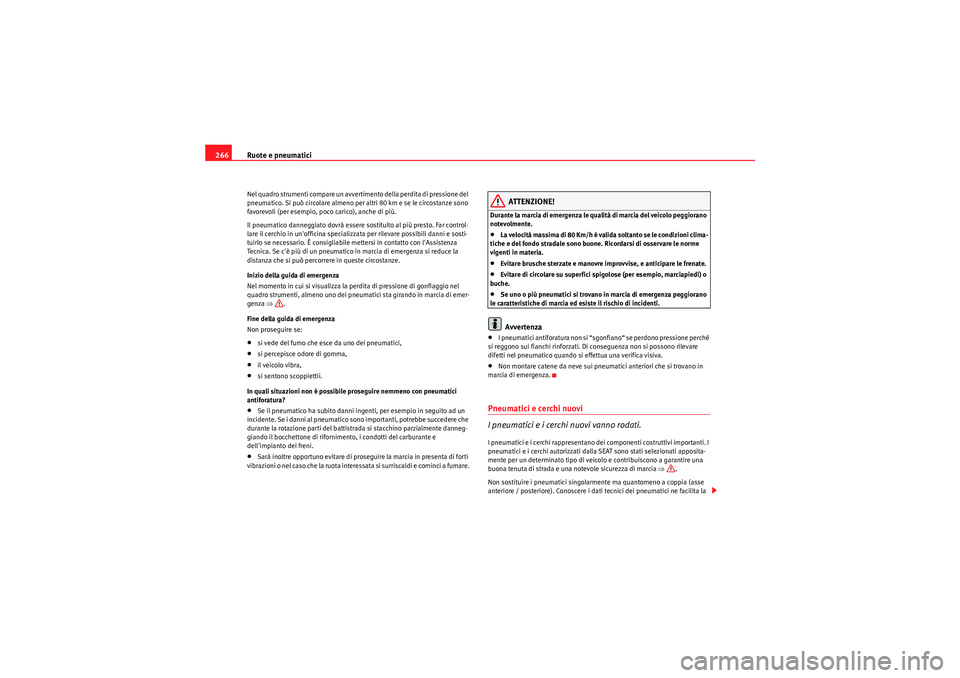

Ruote e pneumatici
266Nel quadro strumenti compare un avvertimento della perdita di pressione del
pneumatico. Si può circolare almeno per altri 80 km e se le circostanze sono
favorevoli (per esempio, poco carico), anche di più.
Il pneumatico danneggiato dovrà essere sostituito al più presto. Far control-
lare il cerchio in un'officina specializzata per rilevare possibili danni e sosti-
tuirlo se necessario. È consigliabile mettersi in contatto con l'Assistenza
Tecnica. Se c'è più di un pneumatico in marcia di emergenza si reduce la
distanza che si può percorrere in queste circostanze.
Inizio della guida di emergenza
Nel momento in cui si visualizza la perdita di pressione di gonfiaggio nel
quadro strumenti, almeno uno dei pneumatici sta girando in marcia di emer-
genza ⇒.
Fine della guida di emergenza
Non proseguire se:•si vede del fumo che esce da uno dei pneumatici,•si percepisce odore di gomma,•il veicolo vibra,•si sentono scoppiettii.
In quali situazioni non è possibile proseguire nemmeno con pneumatici
antiforatura?•Se il pneumatico ha subito danni ingenti, per esempio in seguito ad un
incidente. Se i danni al pneumatico sono importanti, potrebbe succedere che
durante la rotazione parti del battistrada si stacchino parzialmente danneg-
giando il bocchettone di rifornimento, i condotti del carburante e
dell'impianto dei freni.•Sarà inoltre opportuno evitare di proseguire la marcia in presenta di forti
vibrazioni o nel caso che la ruota interessata si surriscaldi e cominci a fumare.
ATTENZIONE!
Durante la marcia di emergenza le qualità di marcia del veicolo peggiorano
notevolmente.•La velocità massima di 80 Km/h è valida soltanto se le condizioni clima-
tiche e del fondo stradale sono buone. Ricordarsi di osservare le norme
vigenti in materia.•Evitare brusche sterzate e manovre improvvise, e anticipare le frenate.•Evitare di circolare su superfici spigolose (per esempio, marciapiedi) o
buche.•Se uno o più pneumatici si trovano in marcia di emergenza peggiorano
le caratteristiche di marcia ed esiste il rischio di incidenti.Avvertenza
•I pneumatici antiforatura non si “sgonfiano“ se perdono pressione perché
si reggono sui fianchi rinforzati. Di conseguenza non si possono rilevare
difetti nel pneumatico quando si effettua una verifica visiva.•Non montare catene da neve sui pneumatici anteriori che si trovano in
marcia di emergenza.Pneumatici e cerchi nuovi
I pneumatici e i cerchi nuovi vanno rodati.I pneumatici e i cerchi rappresentano dei componenti costruttivi importanti. I
pneumatici e i cerchi autorizzati dalla SEAT sono stati selezionati apposita-
mente per un determinato tipo di veicolo e contribuiscono a garantire una
buona tenuta di strada e una notevole sicurezza di marcia ⇒.
Non sostituire i pneumatici singolarmente ma quantomeno a coppia (asse
anteriore / posteriore). Conoscere i dati tecnici dei pneumatici ne facilita la
AlteaXL_IT.book Seite 266 Freitag, 10. September 2010 8:56 08

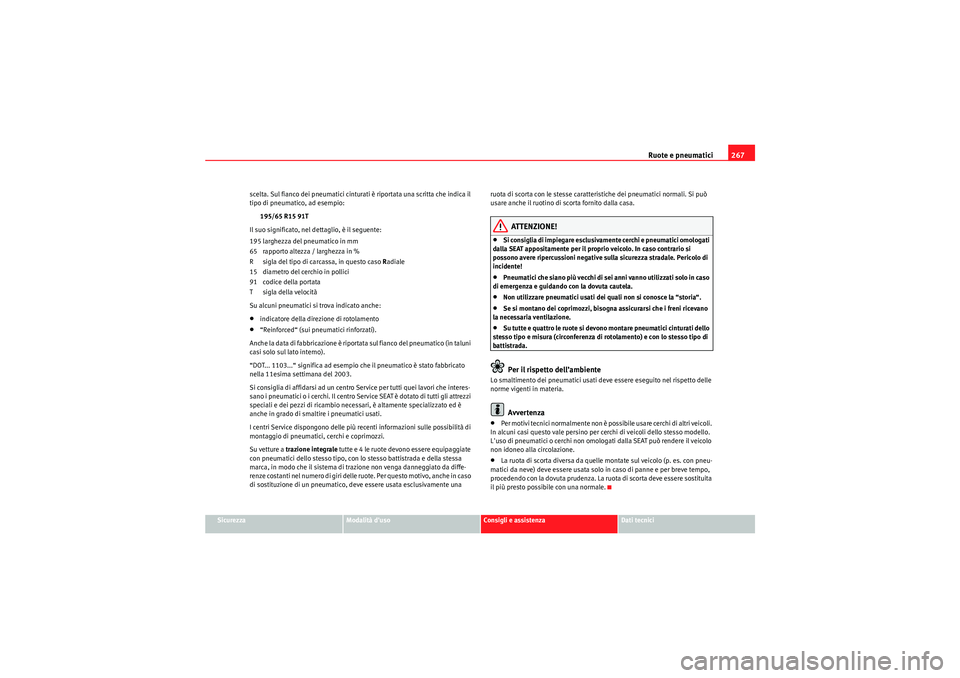

Ruote e pneumatici267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
scelta. Sul fianco dei pneumatici cinturati è riportata una scritta che indica il
tipo di pneumatico, ad esempio:
195/65 R15 91T
Il suo significato, nel dettaglio, è il seguente:
195 larghezza del pneumatico in mm
65 rapporto altezza / larghezza in %
R sigla del tipo di carcassa, in questo caso Radiale
15 diametro del cerchio in pollici
91 codice della portata
T sigla della velocità
Su alcuni pneumatici si trova indicato anche:
•indicatore della direzione di rotolamento•“Reinforced“ (sui pneumatici rinforzati).
Anche la data di fabbricazione è riportata sul fianco del pneumatico (in taluni
casi solo sul lato interno).
“DOT... 1103...“ significa ad esempio che il pneumatico è stato fabbricato
nella 11esima settimana del 2003.
Si consiglia di affidarsi ad un centro Service per tutti quei lavori che interes-
sano i pneumatici o i cerchi. Il centro Service SEAT è dotato di tutti gli attrezzi
speciali e dei pezzi di ricambio necessari, è altamente specializzato ed è
anche in grado di smaltire i pneumatici usati.
I centri Service dispongono delle più recenti informazioni sulle possibilità di
montaggio di pneumatici, cerchi e coprimozzi.
Su vetture a trazione integrale tutte e 4 le ruote devono essere equipaggiate
con pneumatici dello stesso tipo, con lo stesso battistrada e della stessa
marca, in modo che il sistema di trazione non venga danneggiato da diffe-
renze costanti nel numero di giri delle ruote. Per questo motivo, anche in caso
di sostituzione di un pneumatico, deve essere usata esclusivamente una ruota di scorta con le stesse caratteristiche dei pneumatici normali. Si può
usare anche il ruotino di scorta fornito dalla casa.
ATTENZIONE!
•Si consiglia di impiegare esclusivamente cerchi e pneumatici omologati
dalla SEAT appositamente per il proprio veicolo. In caso contrario si
possono avere ripercussioni negative sulla sicurezza stradale. Pericolo di
incidente!•Pneumatici che siano più vecchi di sei anni vanno utilizzati solo in caso
di emergenza e guidando con la dovuta cautela.•Non utilizzare pneumatici usati dei quali non si conosce la “storia“.•Se si montano dei coprimozzi, bisogna assicurarsi che i freni ricevano
la necessaria ventilazione.•Su tutte e quattro le ruote si devono montare pneumatici cinturati dello
stesso tipo e misura (circonferenza di rotolamento) e con lo stesso tipo di
battistrada.Per il rispetto dell’ambiente
Lo smaltimento dei pneumatici usati deve essere eseguito nel rispetto delle
norme vigenti in materia.
Avvertenza
•Per motivi tecnici normalmente non è possibile usare cerchi di altri veicoli.
In alcuni casi questo vale persino per cerchi di veicoli dello stesso modello.
L'uso di pneumatici o cerchi non omologati dalla SEAT può rendere il veicolo
non idoneo alla circolazione.•La ruota di scorta diversa da quelle montate sul veicolo (p. es. con pneu-
matici da neve) deve essere usata solo in caso di panne e per breve tempo,
procedendo con la dovuta prudenza. La ruota di scorta deve essere sostituita
il più presto possibile con una normale.
AlteaXL_IT.book Seite 267 Freitag, 10. September 2010 8:56 08

Ruote e pneumatici

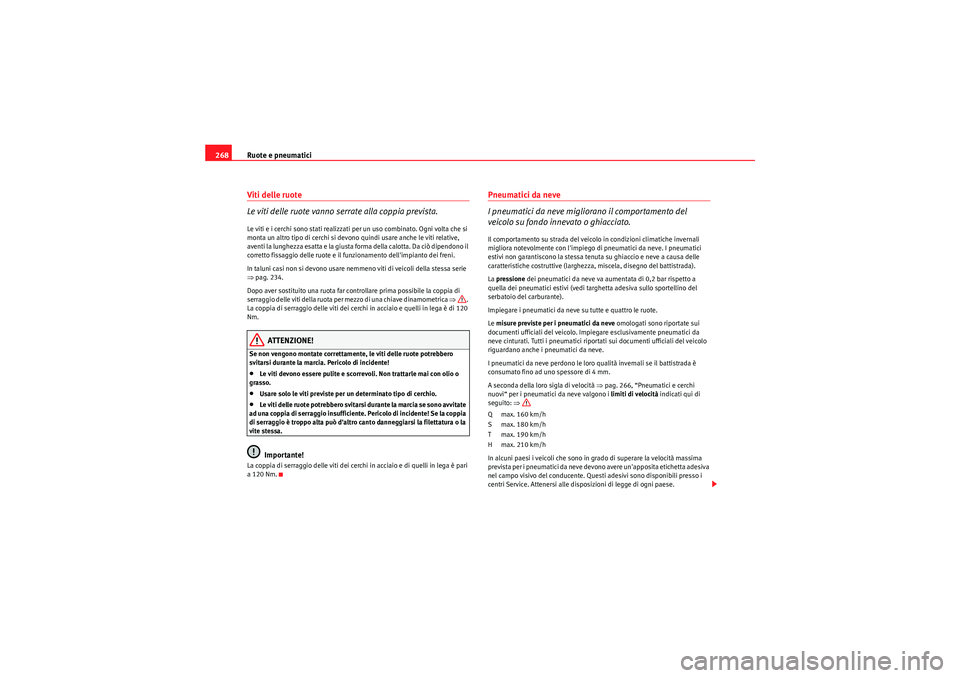

268Viti delle ruote
Le viti delle ruote vanno serrate alla coppia prevista.Le viti e i cerchi sono stati realizzati per un uso combinato. Ogni volta che si
monta un altro tipo di cerchi si devono quindi usare anche le viti relative,
aventi la lunghezza esatta e la giusta forma della calotta. Da ciò dipendono il
corretto fissaggio delle ruote e il funzionamento dell'impianto dei freni.
In taluni casi non si devono usare nemmeno viti di veicoli della stessa serie
⇒ pag. 234.
Dopo aver sostituito una ruota far controllare prima possibile la coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica ⇒.
La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è di 120
Nm.
ATTENZIONE!
Se non vengono montate correttamente, le viti delle ruote potrebbero
svitarsi durante la marcia. Pericolo di incidente!•Le viti devono essere pulite e scorrevoli. Non trattarle mai con olio o
grasso.•Usare solo le viti previste per un determinato tipo di cerchio.•Le viti d elle ruote pot rebbero svitarsi duran te la marcia s e s ono avvitate
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d'altro canto danneggiarsi la filettatura o la
vite stessa.Importante!
La coppia di serraggio delle viti dei cerchi in acciaio e di quelli in lega è pari
a 120 Nm.
Pneumatici da neve
I pneumatici da neve migliorano il comportamento del
veicolo su fondo innevato o ghiacciato.Il comportamento su strada del veicolo in condizioni climatiche invernali
migliora notevolmente con l'impiego di pneumatici da neve. I pneumatici
estivi non garantiscono la stessa tenuta su ghiaccio e neve a causa delle
caratteristiche costruttive (larghezza, miscela, disegno del battistrada).
La pressione dei pneumatici da neve va aumentata di 0,2 bar rispetto a
quella dei pneumatici estivi (vedi targhetta adesiva sullo sportellino del
serbatoio del carburante).
Impiegare i pneumatici da neve su tutte e quattro le ruote.
Le misure previste per i pneumatici da neve omologati sono riportate sui
documenti ufficiali del veicolo. Impiegare esclusivamente pneumatici da
neve cinturati. Tutti i pneumatici riportati sui documenti ufficiali del veicolo
riguardano anche i pneumatici da neve.
I pneumatici da neve perdono le loro qualità invernali se il battistrada è
consumato fino ad uno spessore di 4 mm.
A seconda della loro sigla di velocità ⇒pag. 266, “Pneumatici e cerchi
nuovi“ per i pneumatici da neve valgono i limiti di velocità indicati qui di
seguito: ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In alcuni paesi i veicoli che sono in grado di superare la velocità massima
prevista per i pneumatici da neve devono avere un'apposita etichetta adesiva
nel campo visivo del conducente. Questi adesivi sono disponibili presso i
centri Service. Attenersi alle disposizioni di legge di ogni paese.
AlteaXL_IT.book Seite 268 Freitag, 10. September 2010 8:56 08

Ruote e pneumatici269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

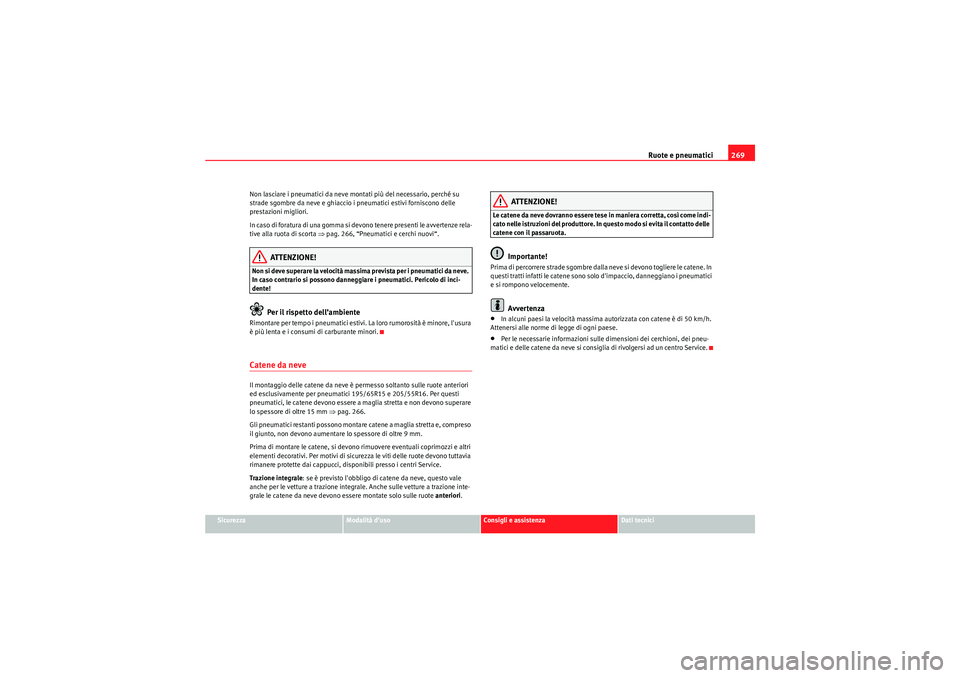

Non lasciare i pneumatici da neve montati più del necessario, perché su
strade sgombre da neve e ghiaccio i pneumatici estivi forniscono delle
prestazioni migliori.
In caso di foratura di una gomma si devono tenere presenti le avvertenze rela-
tive alla ruota di scorta
⇒pag. 266, “Pneumatici e cerchi nuovi“.
ATTENZIONE!
Non si deve superare la velocità massima prevista per i pneumatici da neve.
In caso contrario si possono danneggiare i pneumatici. Pericolo di inci-
dente!
Per il rispetto dell’ambiente
Rimontare per tempo i pneumatici estivi. La loro rumorosità è minore, l'usura
è più lenta e i consumi di carburante minori.Catene da neve Il montaggio delle catene da neve è permesso soltanto sulle ruote anteriori
ed esclusivamente per pneumatici 195/65R15 e 205/55R16. Per questi
pneumatici, le catene devono essere a maglia stretta e non devono superare
lo spessore di oltre 15 mm ⇒ pag. 266.
Gli pneumatici restanti possono montare catene a maglia stretta e, compreso
il giunto, non devono aumentare lo spessore di oltre 9 mm.
Prima di montare le catene, si devono rimuovere eventuali coprimozzi e altri
elementi decorativi. Per motivi di sicurezza le viti delle ruote devono tuttavia
rimanere protette dai cappucci, disponibili presso i centri Service.
Trazione integrale : se è previsto l'obbligo di catene da neve, questo vale
anche per le vetture a trazione integrale. Anche sulle vetture a trazione inte-
grale le catene da neve devono essere montate solo sulle ruote anteriori.
ATTENZIONE!
Le catene da neve d ovranno ess ere tes e in maniera corret ta, così come ind i-
cato nelle istruzioni del produttore. In questo modo si evita il contatto delle
catene con il passaruota.
Importante!
Prima di percorrere strade sgombre dalla neve si devono togliere le catene. In
questi tratti infatti le catene sono solo d'impaccio, danneggiano i pneumatici
e si rompono velocemente.
Avvertenza
•In alcuni paesi la velocità massima autorizzata con catene è di 50 km/h.
Attenersi alle norme di legge di ogni paese.•Per le necessarie informazioni sulle dimensioni dei cerchioni, dei pneu-
matici e delle catene da neve si consiglia di rivolgersi ad un centro Service.
AlteaXL_IT.book Seite 269 Freitag, 10. September 2010 8:56 08

Per fare da sé

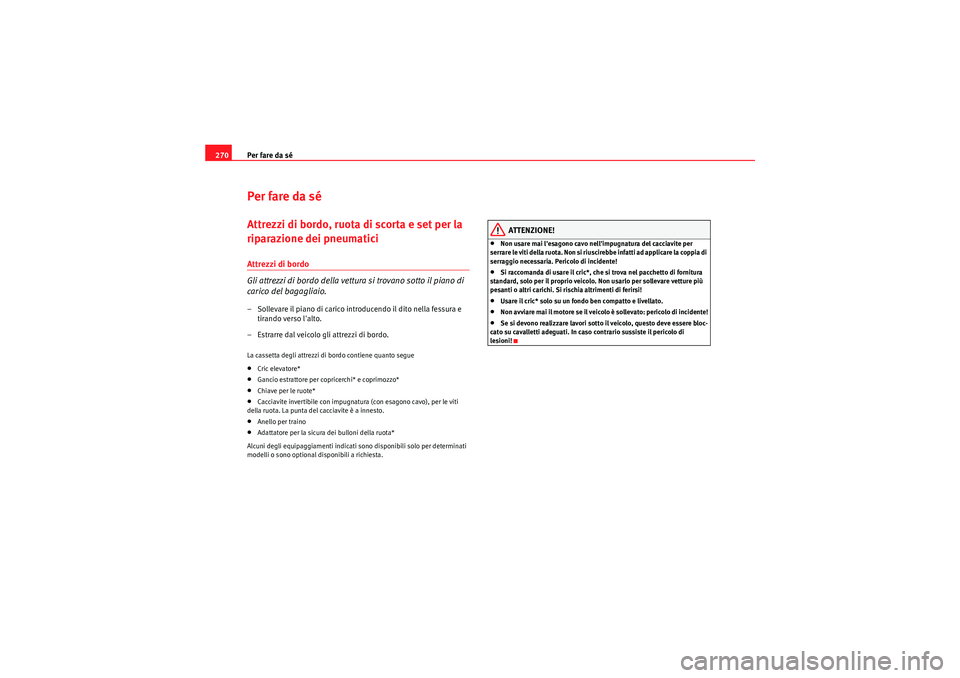

270Per fare da séAttrezzi di bordo, ruota di scorta e set per la
riparazione dei pneumaticiAttrezzi di bordo
Gli attrezzi di bordo della vettura si trovano sotto il piano di
carico del bagagliaio.– Sollevare il piano di carico introducendo il dito nella fessura e
tirando verso l'alto.
– Estrarre dal veicolo gli attrezzi di bordo.La cassetta degli attrezzi di bordo contiene quanto segue•Cric elevatore*•Gancio estrattore per copricerchi* e coprimozzo*•Chiave per le ruote*•Cacciavite invertibile con impugnatura (con esagono cavo), per le viti
della ruota. La punta del cacciavite è a innesto.•Anello per traino•Adattatore per la sicura dei bulloni della ruota*
Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati
modelli o sono optional disponibili a richiesta.
ATTENZIONE!
•Non usare mai l'esagono cavo nell'impugnatura del cacciavite per
serrare le viti della ruota. Non si riuscirebbe infatti ad applicare la coppia di
serraggio necessaria. Pericolo di incidente!•Si raccomanda di usare il cric*, che si trova nel pacchetto di fornitura
standard, solo per il proprio veicolo. Non usarlo per sollevare vetture più
pesanti o altri carichi. Si rischia altrimenti di ferirsi!•Usare il cric* solo su un fondo ben compatto e livellato.•Non avviare mai il motore se il veicolo è sollevato: pericolo di incidente!•Se si devono realizzare lavori sotto il veicolo, questo deve essere bloc-
cato su cavalletti adeguati. In caso contrario sussiste il pericolo di
lesioni!
AlteaXL_IT.book Seite 270 Freitag, 10. September 2010 8:56 08
