2011 Seat Altea XL Manuale del proprietario (in Italian)

Indicazioni generali303
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

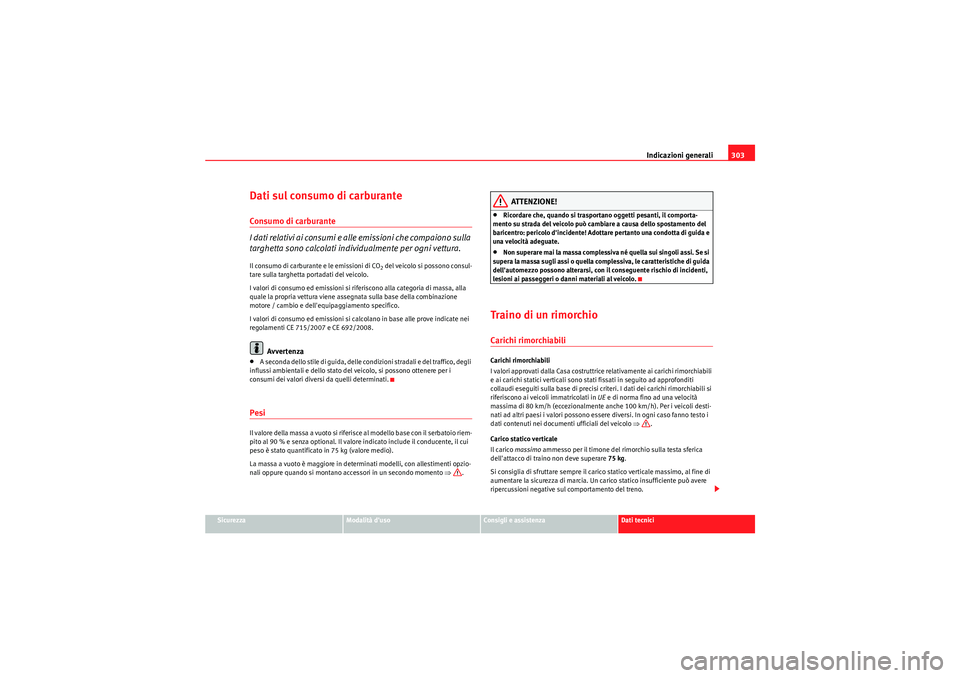

Dati sul consumo di carburanteConsumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori di consumo ed emissioni si calcolano in base alle prove indicate nei
regolamenti CE 715/2007 e CE 692/2008.
Avvertenza
•A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.
ATTENZIONE!
•Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.•Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
AlteaXL_IT.book Seite 303 Freitag, 10. September 2010 8:56 08

Indicazioni generali

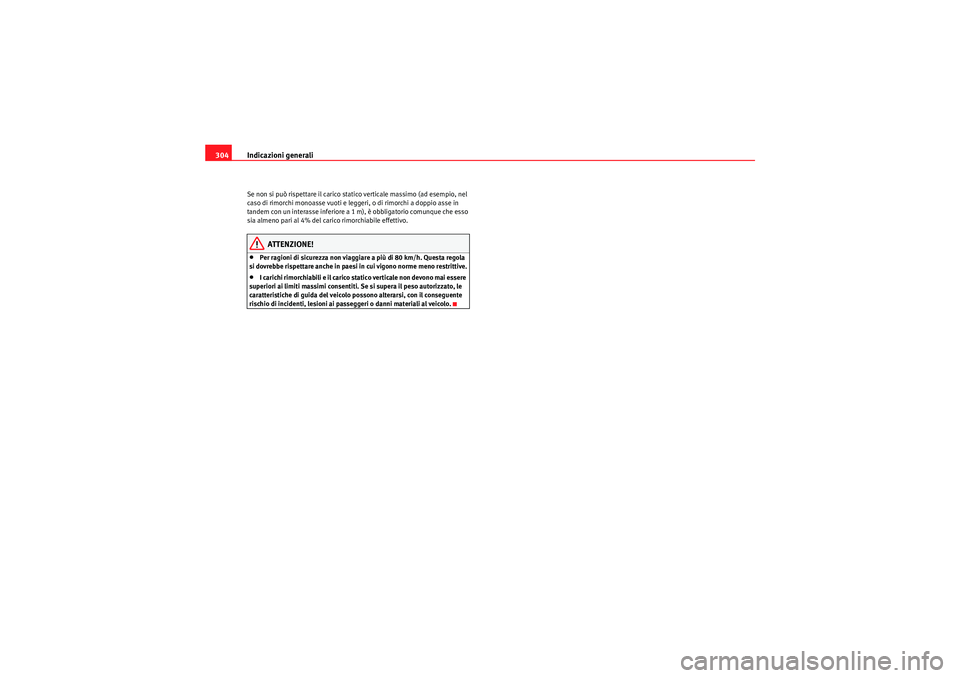

304Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e legg eri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che esso
sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.•I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
AlteaXL_IT.book Seite 304 Freitag, 10. September 2010 8:56 08

Dati tecnici305
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

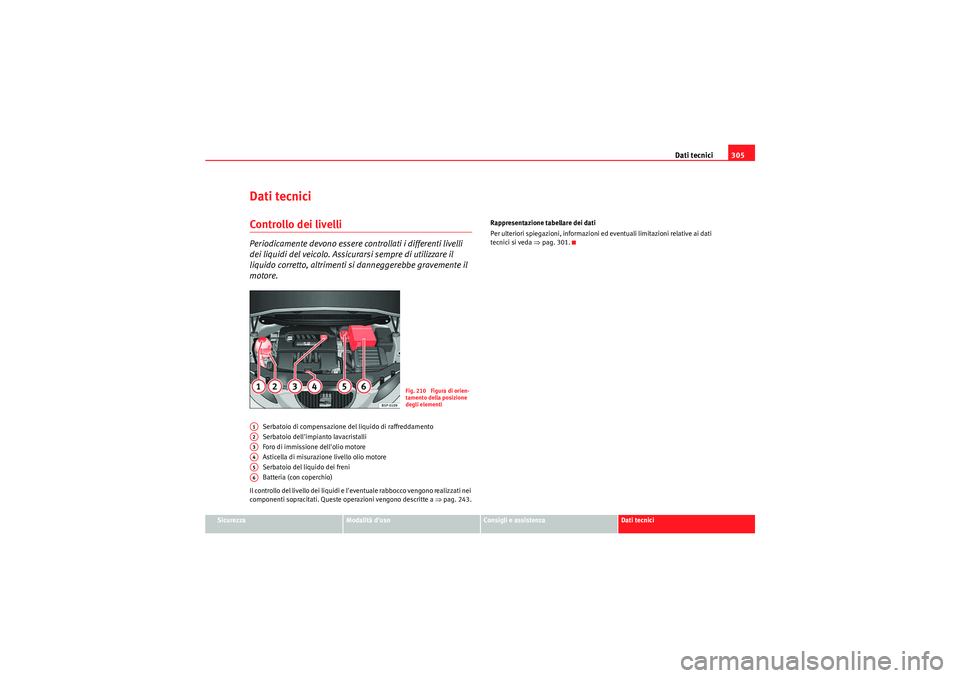

Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 243. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 301.
Fig. 210 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
AlteaXL_IT.book Seite 305 Freitag, 10. September 2010 8:56 08

Dati tecnici

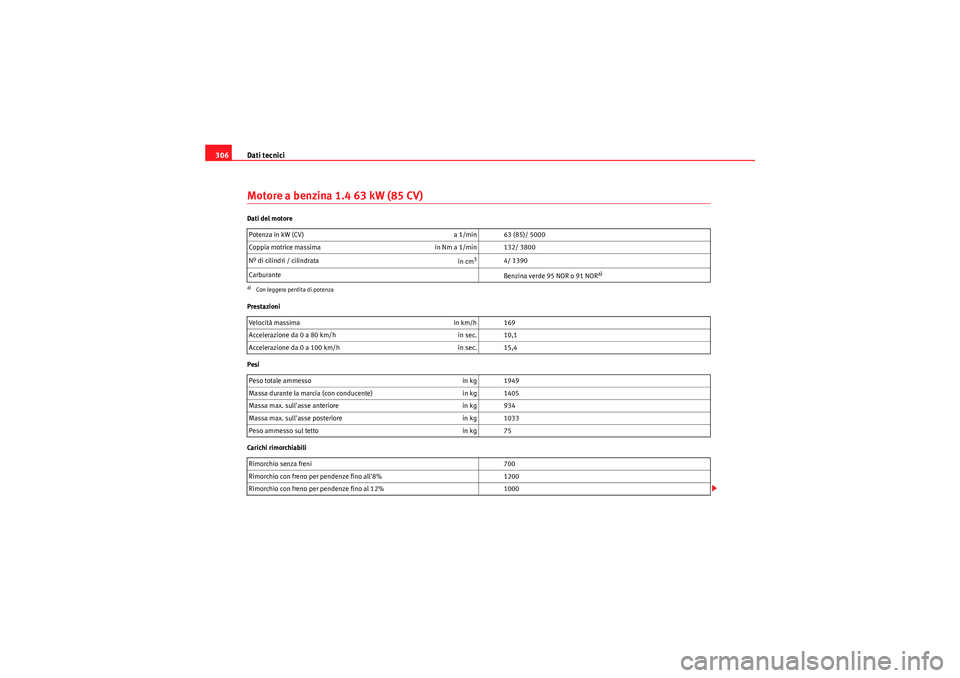

306Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 10,1
Accelerazione da 0 a 100 km/h in sec. 15,4
Peso totale ammesso in kg 1949
Massa durante la marcia (con conducente) in kg 1405
Massa max. sull'asse anteriore in kg 934
Massa max. sull'asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 700
Rimorchio con freno per pendenze fino all'8% 1200
Rimorchio con freno per pendenze fino al 12% 1000
AlteaXL_IT.book Seite 306 Freitag, 10. September 2010 8:56 08

Dati tecnici307
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

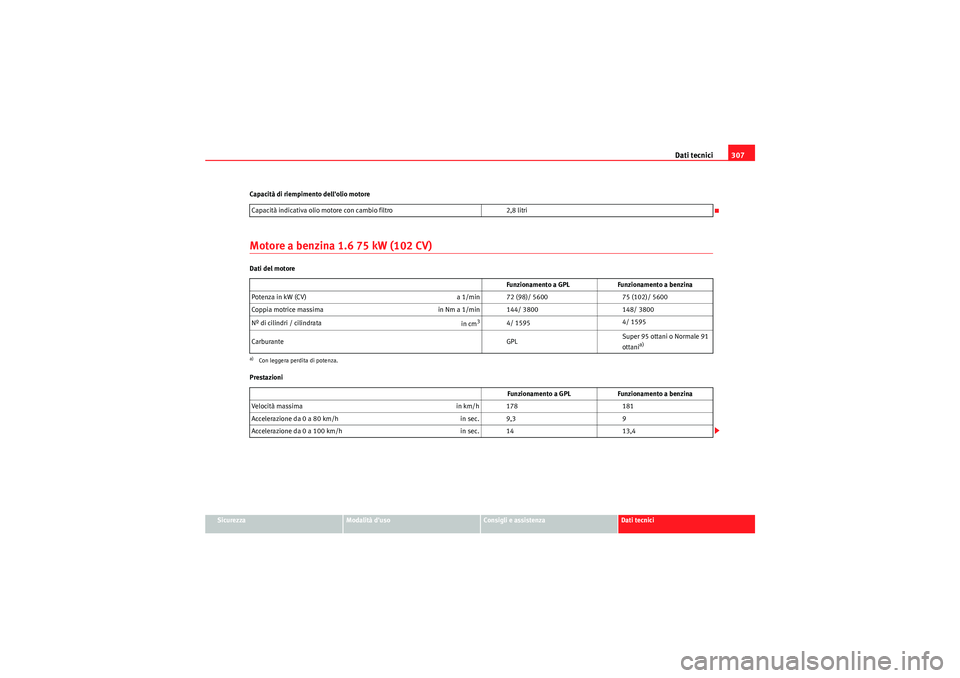

Capacità di riempimento dell'olio motore
Motore a benzina 1.6 75 kW (102 CV)Dati del motore
Prestazioni
Capacità indicativa olio motore con cambio filtro
2,8 litri
Funzionamento a GPL Funzionamento a benzina
Potenza in kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Coppia motrice massima in Nm a 1/min 144/ 3800148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 15954/ 1595
Carburante GPLSuper 95 ottani o Normale 91
ottani
a)
a)Con leggera perdita di potenza.
Funzionamento a GPL
Funzionamento a benzina
Velocità massima in km/h 178181
Accelerazione da 0 a 80 km/h in sec. 9,39
Accelerazione da 0 a 100 km/h in sec. 1413,4
AlteaXL_IT.book Seite 307 Freitag, 10. September 2010 8:56 08

Dati tecnici

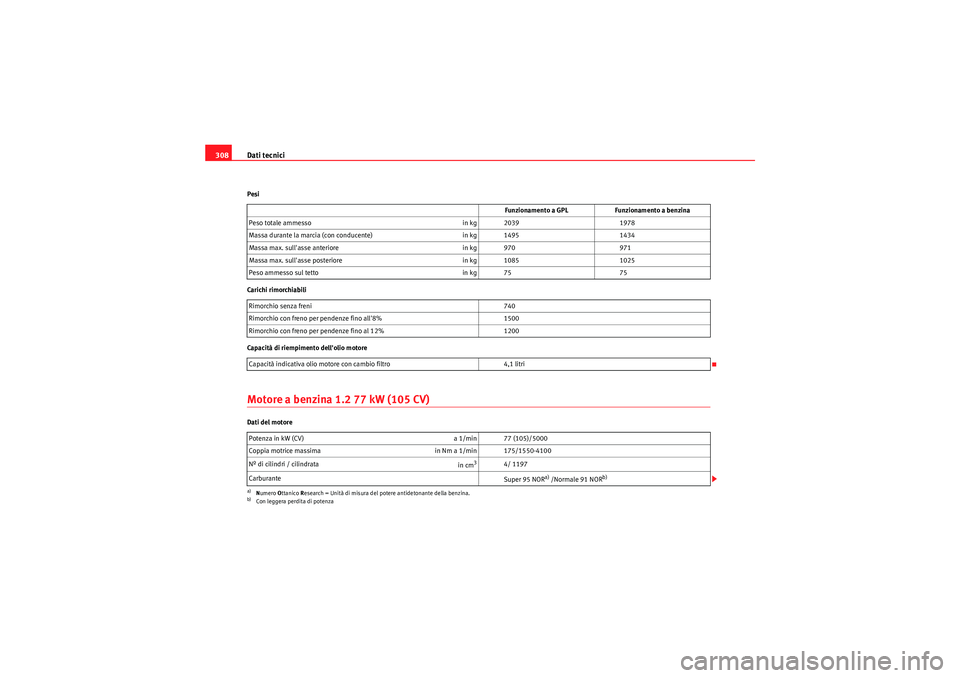

308Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1.2 77 kW (105 CV)Dati del motore Funzionamento a GPL
Funzionamento a benzina
Peso totale ammesso in kg 20391978
Massa durante la marcia (con conducente) in kg 14951434
Massa max. sull'asse anteriore in kg 970971
Massa max. sull'asse posteriore in kg 10851025
Peso ammesso sul tetto in kg 7575
Rimorchio senza freni 740
Rimorchio con freno per pendenze fino all'8% 1500
Rimorchio con freno per pendenze fino al 12% 1200
Capacità indicativa olio motore con cambio filtro 4,1 litri
Potenza in kW (CV) a 1/min 77 (105)/5000
Coppia motrice massima in Nm a 1/min 175/1550-4100
Nº di cilindri / cilindrata in cm
3
4/ 1197
Carburante Super 95 NOR
a) /Normale 91 NOR
b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza
AlteaXL_IT.book Seite 308 Freitag, 10. September 2010 8:56 08

Dati tecnici309
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

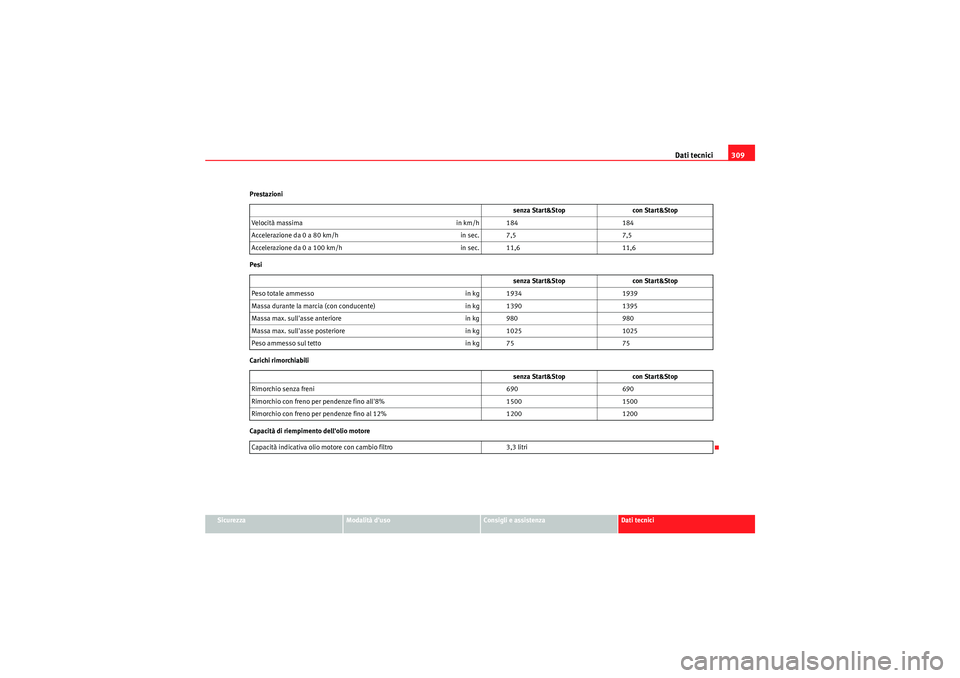

Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
senza Start&Stop
con Start&Stop
Velocità massima in km/h 184184
Accelerazione da 0 a 80 km/h in sec. 7,57,5
Accelerazione da 0 a 100 km/h in sec. 11,611,6
senza Start&Stop con Start&Stop
Peso totale ammesso in kg 19341939
Massa durante la marcia (con conducente) in kg 13901395
Massa max. sull'asse anteriore in kg 980980
Massa max. sull'asse posteriore in kg 10251025
Peso ammesso sul tetto in kg 7575
senza Start&Stop con Start&Stop
Rimorchio senza freni 690690
Rimorchio con freno per pendenze fino all'8% 15001500
Rimorchio con freno per pendenze fino al 12% 12001200
Capacità indicativa olio motore con cambio filtro 3,3 litri
AlteaXL_IT.book Seite 309 Freitag, 10. September 2010 8:56 08

Dati tecnici

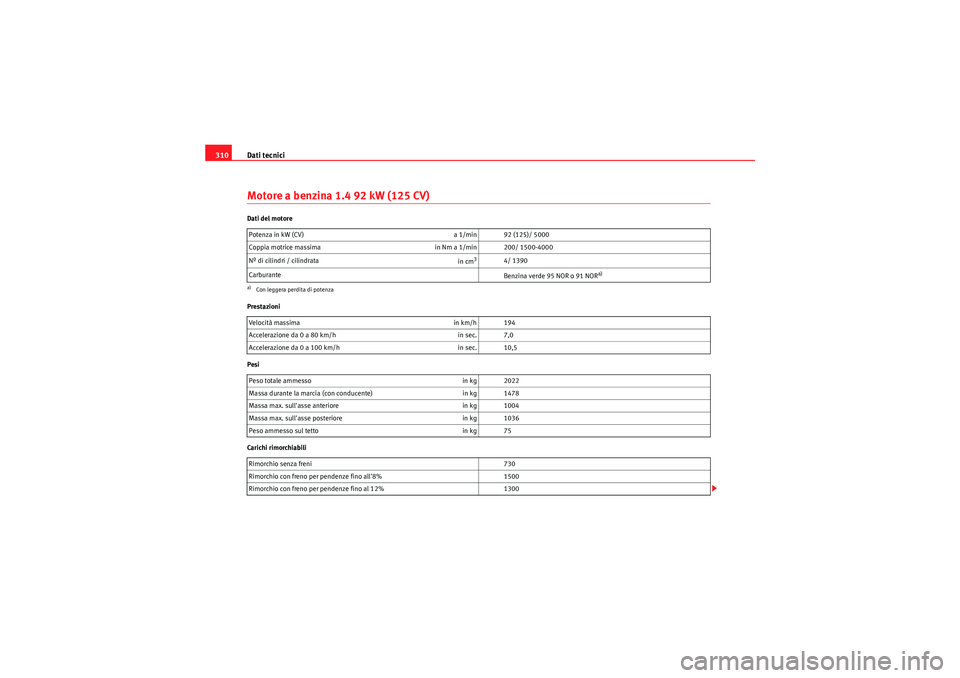

310Motore a benzina 1.4 92 kW (125 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 194
Accelerazione da 0 a 80 km/h in sec. 7,0
Accelerazione da 0 a 100 km/h in sec. 10,5
Peso totale ammesso in kg 2022
Massa durante la marcia (con conducente) in kg 1478
Massa max. sull'asse anteriore in kg 1004
Massa max. sull'asse posteriore in kg 1036
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 730
Rimorchio con freno per pendenze fino all'8% 1500
Rimorchio con freno per pendenze fino al 12% 1300
