2011 Seat Altea XL Manuale del proprietario (in Italian)

Tecnologia intelligente207
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

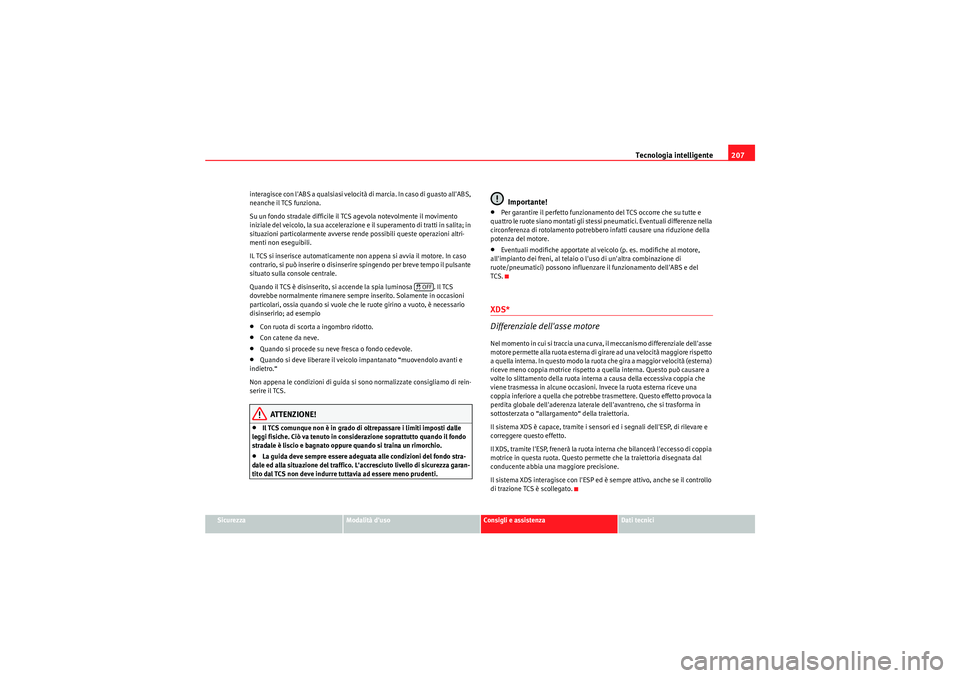

interagisce con l'ABS a qualsiasi velocità di marcia. In caso di guasto all'ABS,
neanche il TCS funziona.
Su un fondo stradale difficile il TCS agevola notevolmente il movimento
iniziale del veicolo, la sua accelerazione e il superamento di tratti in salita; in
situazioni particolarmente avverse rende possibili queste operazioni altri-
menti non eseguibili.
IL TCS si inserisce automaticamente non appena si avvia il motore. In caso
contrario, si può inserire o disinserire spingendo per breve tempo il pulsante
situato sulla console centrale.
Quando il TCS è disinserito, si accende la spia luminosa . Il TCS
dovrebbe normalmente rima
nere sempre inserito. Solamente in occasioni
particolari, ossia quando si vuole che le ruote girino a vuoto, è necessario
disinserirlo; ad esempio
•Con ruota di scorta a ingombro ridotto.•Con catene da neve.•Quando si procede su neve fresca o fondo cedevole.•Quando si deve liberare il veicolo impantanato “muovendolo avanti e
indietro.“
Non appena le condizioni di guida si sono normalizzate consigliamo di rein-
serire il TCS.ATTENZIONE!
•Il TCS comunque non è in grado di oltrepassare i limiti imposti dalle
leggi fisiche. Ciò va tenuto in considerazione soprattutto quando il fondo
stradale è liscio e bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza garan-
tito dal TCS non deve indurre tuttavia ad essere meno prudenti.
Importante!
•Per garantire il perfetto funzionamento del TCS occorre che su tutte e
quattro le ruote siano montati gli stessi pneumatici. Eventuali differenze nella
circonferenza di rotolamento potrebbero infatti causare una riduzione della
potenza del motore.•Eventuali modifiche apportate al veicolo (p. es. modifiche al motore,
all'impianto dei freni, al telaio o l'uso di un'altra combinazione di
ruote/pneumatici) possono influenzare il funzionamento dell'ABS e del
TCS.XDS*
Differenziale dell'asse motoreNel momento in cui si traccia una curva, il meccanismo differenziale dell'asse
motore permette alla ruota esterna di girare ad una velocità maggiore rispetto
a q u e ll a i n te r na . I n q u e s t o m o d o la r u o ta ch e g i r a a m a g g i o r v e l o ci t à ( e s t e r na )
riceve meno coppia motrice rispetto a quella interna. Questo può causare a
volte lo slittamento della ruota interna a causa della eccessiva coppia che
viene trasmessa in alcune occasioni. Invece la ruota esterna riceve una
coppia inferiore a quella che potrebbe trasmettere. Questo effetto provoca la
perdita globale dell'aderenza laterale dell'avantreno, che si trasforma in
sottosterzata o “allargamento“ della traiettoria.
Il sistema XDS è capace, tramite i sensori ed i segnali dell'ESP, di rilevare e
correggere questo effetto.
Il XDS, tramite l'ESP, frenerà la ruota interna che bilancerà l'eccesso di coppia
motrice in questa ruota. Questo permette che la traiettoria disegnata dal
conducente abbia una maggiore precisione.
Il sistema XDS interagisce con l'ESP ed è sempre attivo, anche se il controllo
di trazione TCS è scollegato.
 OFF
AlteaXL_IT.book Seite 207 Freitag, 10. September 2010 8:56 08

Tecnologia intelligente

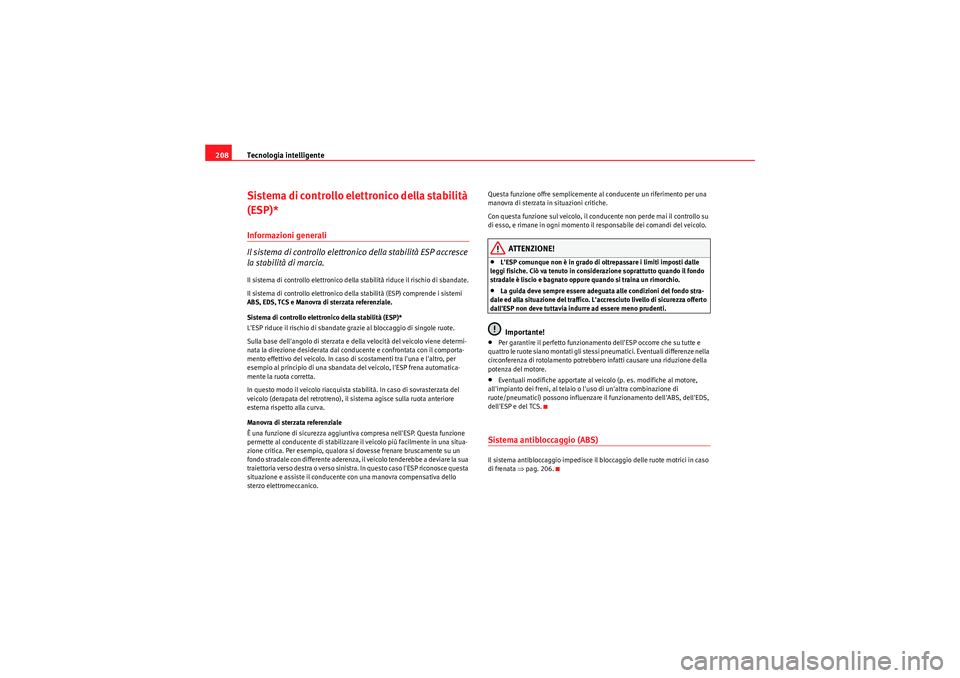

208Sistema di controllo elettronico della stabilità
(ESP)*Informazioni generali
Il sistema di controllo elettronico della stabilità ESP accresce
la stabilità di marcia.Il sistema di controllo elettronico della stabilità riduce il rischio di sbandate.
Il sistema di controllo elettronico della stabilità (ESP) comprende i sistemi
ABS, EDS, TCS e Manovra di sterzata referenziale.
Sistema di controllo elettronico della stabilità (ESP)*
L'ESP riduce il rischio di sbandate grazie al bloccaggio di singole ruote.
Sulla base dell'angolo di sterzata e della velocità del veicolo viene determi-
nata la direzione desiderata dal conducente e confrontata con il comporta-
mento effettivo del veicolo. In caso di scostamenti tra l'una e l'altro, per
esempio al principio di una sbandata del veicolo, l'ESP frena automatica-
mente la ruota corretta.
In questo modo il veicolo riacquista stabilità. In caso di sovrasterzata del
veicolo (derapata del retrotreno), il sistema agisce sulla ruota anteriore
esterna rispetto alla curva.
Manovra di sterzata referenziale
È una funzione di sicurezza aggiuntiva compresa nell'ESP. Questa funzione
permette al conducente di stabilizzare il veicolo più facilmente in una situa-
zione critica. Per esempio, qualora si dovesse frenare bruscamente su un
fondo stradale con differente aderenza, il veicolo tenderebbe a deviare la sua
traiettoria verso destra o verso sinistra. In questo caso l'ESP riconosce questa
situazione e assiste il conducente con una manovra compensativa dello
sterzo elettromeccanico. Questa funzione offre semplicemente al conducente un riferimento per una
manovra di sterzata in situazioni critiche.
Con questa funzione sul veicolo, il conducente non perde mai il controllo su
di esso, e rimane in ogni momento il responsabile dei comandi del veicolo.
ATTENZIONE!
•L'ESP comunque non è in grado di oltrepassare i limiti imposti dalle
leggi fisiche. Ciò va tenuto in considerazione soprattutto quando il fondo
stradale è liscio e bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.Importante!
•Per garantire il perfetto funzionamento dell'ESP occorre che su tutte e
quattro le ruote siano montati gli stessi pneumatici. Eventuali differenze nella
circonferenza di rotolamento potrebbero infatti causare una riduzione della
potenza del motore.•Eventuali modifiche apportate al veicolo (p. es. modifiche al motore,
all'impianto dei freni, al telaio o l'uso di un'altra combinazione di
ruote/pneumatici) possono influenzare il funzionamento dell'ABS, dell'EDS,
dell'ESP e del TCS.Sistema antibloccaggio (ABS)Il sistema antibloccaggio impedisce il bloccaggio delle ruote motrici in caso
di frenata ⇒pag. 206.
AlteaXL_IT.book Seite 208 Freitag, 10. September 2010 8:56 08

Tecnologia intelligente209
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

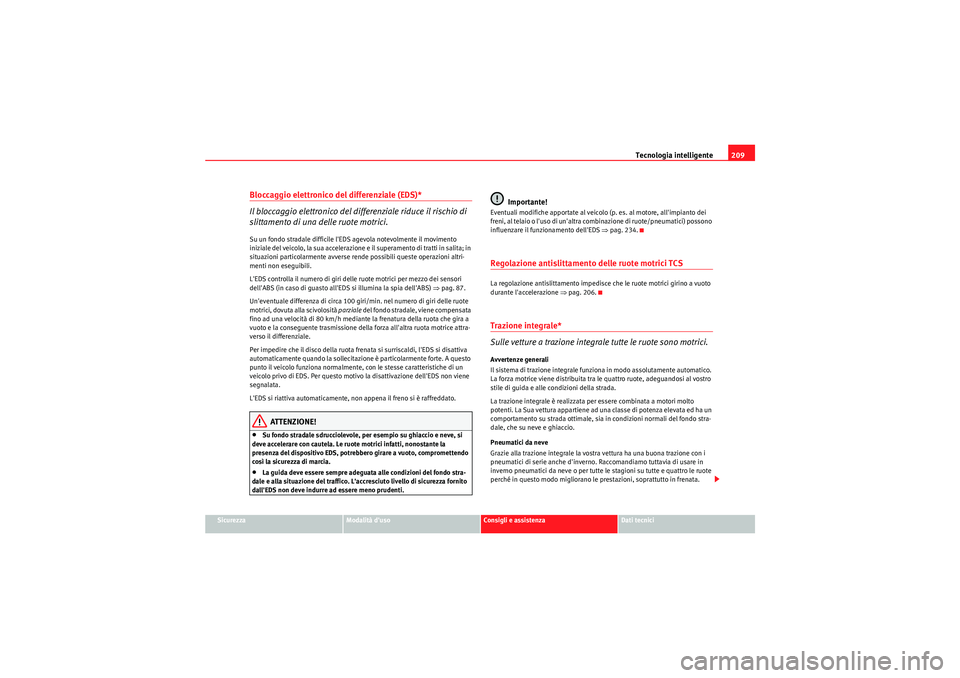

Bloccaggio elettronico del differenziale (EDS)*
Il bloccaggio elettronico del differenziale riduce il rischio di
slittamento di una delle ruote motrici.Su un fondo stradale difficile l'EDS agevola notevolmente il movimento
iniziale del veicolo, la sua accelerazione e il superamento di tratti in salita; in
situazioni particolarmente avverse rende possibili queste operazioni altri-
menti non eseguibili.
L'EDS controlla il numero di giri delle ruote motrici per mezzo dei sensori
dell'ABS (in caso di guasto all'EDS si illumina la spia dell'ABS) ⇒pag. 87.
Un'eventuale differenza di circa 100 giri/min. nel numero di giri delle ruote
motrici, dovuta alla scivolosità parziale del fondo stradale, viene compensata
fino ad una velocità di 80 km/h mediante la frenatura della ruota che gira a
vuoto e la conseguente trasmissione della forza all'altra ruota motrice attra-
verso il differenziale.
Per impedire che il disco della ruota frenata si surriscaldi, l'EDS si disattiva
automaticamente quando la sollecitazione è particolarmente forte. A questo
punto il veicolo funziona normalmente, con le stesse caratteristiche di un
veicolo privo di EDS. Per questo motivo la disattivazione dell'EDS non viene
segnalata.
L'EDS si riattiva automaticamente, non appena il freno si è raffreddato.
ATTENZIONE!
•Su fondo stradale sdrucciolevole, per esempio su ghiaccio e neve, si
deve accelerare con cautela. Le ruote motrici infatti, nonostante la
presenza del dispositivo EDS, potrebbero girare a vuoto, compromettendo
così la sicurezza di marcia.•La guida deve essere sempre adeguata alle condizioni del fondo stra-
dale e alla situazione del traffico. L'accresciuto livello di sicurezza fornito
dall'EDS non deve indurre ad essere meno prudenti.
Importante!
Eventuali modifiche apportate al veicolo (p. es. al motore, all'impianto dei
freni, al telaio o l'uso di un'altra combinazione di ruote/pneumatici) possono
influenzare il funzionamento dell'EDS ⇒pag. 234.Regolazione antislittamento delle ruote motrici TCSLa regolazione antislittamento impedisce che le ruote motrici girino a vuoto
durante l'accelerazione ⇒pag. 206.Trazione integrale*
Sulle vetture a trazione integrale tutte le ruote sono motrici.Avvertenze generali
Il sistema di trazione integrale funziona in modo assolutamente automatico.
La forza motrice viene distribuita tra le quattro ruote, adeguandosi al vostro
stile di guida e alle condizioni della strada.
La trazione integrale è realizzata per essere combinata a motori molto
potenti. La Sua vettura appartiene ad una classe di potenza elevata ed ha un
comportamento su strada ottimale, sia in condizioni normali del fondo stra-
dale, che su neve e ghiaccio.
Pneumatici da neve
Grazie alla trazione integrale la vostra vettura ha una buona trazione con i
pneumatici di serie anche d'inverno. Raccomandiamo tuttavia di usare in
inverno pneumatici da neve o per tutte le stagioni su tutte e quattro le ruote
perché in questo modo migliorano le prestazioni, soprattutto in frenata.
AlteaXL_IT.book Seite 209 Freitag, 10. September 2010 8:56 08

Tecnologia intelligente

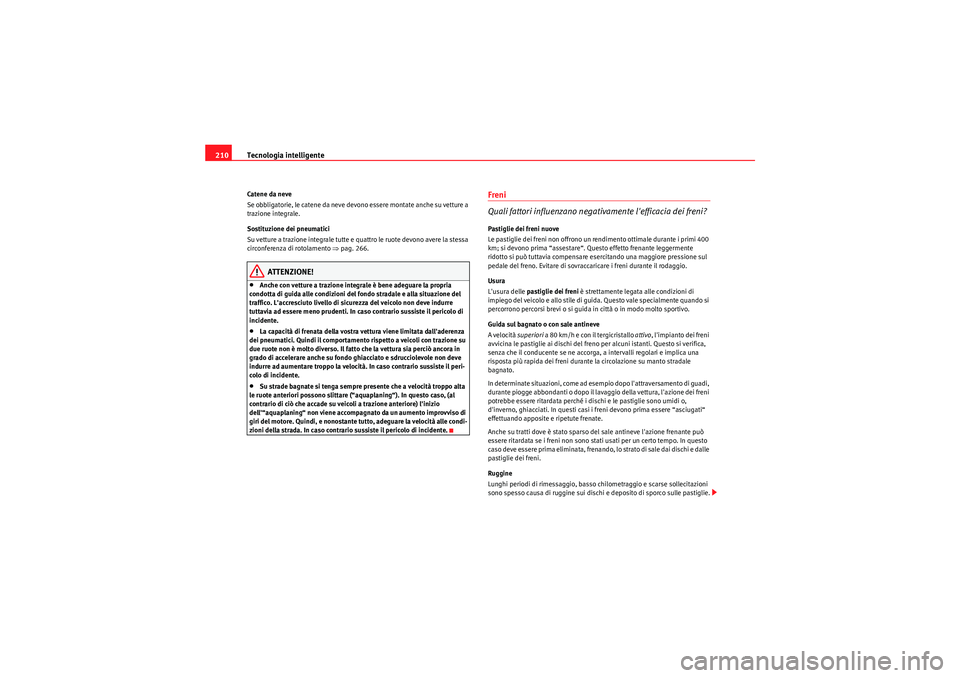

210Catene da neve
Se obbligatorie, le catene da neve devono essere montate anche su vetture a
trazione integrale.
Sostituzione dei pneumatici
Su vetture a trazione integrale tutte e quattro le ruote devono avere la stessa
circonferenza di rotolamento ⇒pag. 266.
ATTENZIONE!
•Anche con vetture a trazione integrale è bene adeguare la propria
condotta di guida alle condizioni del fondo stradale e alla situazione del
traffico. L'accresciuto livello di sicurezza del veicolo non deve indurre
tuttavia ad essere meno prudenti. In caso contrario sussiste il pericolo di
incidente.•La capacità di frenata della vostra vettura viene limitata dall'aderenza
dei pneumatici. Quindi il comportamento rispetto a veicoli con trazione su
due ruote non è molto diverso. Il fatto che la vettura sia perciò ancora in
grado di accelerare anche su fondo ghiacciato e sdrucciolevole non deve
indurre ad aumentare troppo la velocità. In caso contrario sussiste il peri-
colo di incidente.•Su strade bagnate si tenga sempre presente che a velocità troppo alta
le ruote anteriori possono slittare (“aquaplaning“). In questo caso, (al
contrario di ciò che accade su veicoli a trazione anteriore) l'inizio
dell'“aquaplaning“ non viene accompagnato da un aumento improvviso di
giri del motore. Quindi, e nonostante tutto, adeguare la velocità alle condi-
zioni della strada. In caso contrario sussiste il pericolo di incidente.
Freni
Quali fattori influenzano negativamente l'efficacia dei freni?Pastiglie dei freni nuove
Le pastiglie dei freni non offrono un rendimento ottimale durante i primi 400
km; si devono prima “assestare“. Questo effetto frenante leggermente
ridotto si può tuttavia compensare esercitando una maggiore pressione sul
pedale del freno. Evitare di sovraccaricare i freni durante il rodaggio.
Usura
L'usura delle pastiglie dei freni è strettamente legata alle condizioni di
impiego del veicolo e allo stile di guida. Questo vale specialmente quando si
percorrono percorsi brevi o si guida in città o in modo molto sportivo.
Guida sul bagnato o con sale antineve
A velocità superiori a 80 km/h e con il tergicristallo attivo, l'impianto dei freni
avvicina le pastiglie ai dischi del freno per alcuni istanti. Questo si verifica,
senza che il conducente se ne accorga, a intervalli regolari e implica una
risposta più rapida dei freni durante la circolazione su manto stradale
bagnato.
In determinate situazioni, come ad esempio dopo l'attraversamento di guadi,
durante piogge abbondanti o dopo il lavaggio della vettura, l'azione dei freni
potrebbe essere ritardata perché i dischi e le pastiglie sono umidi o,
d'inverno, ghiacciati. In questi casi i freni devono prima essere “asciugati“
effettuando apposite e ripetute frenate.
Anche su tratti dove è stato sparso del sale antineve l'azione frenante può
essere ritardata se i freni non sono stati usati per un certo tempo. In questo
caso deve essere prima eliminata, frenando, lo strato di sale dai dischi e dalle
pastiglie dei freni.
Ruggine
Lunghi periodi di rimessaggio, basso chilometraggio e scarse sollecitazioni
sono spesso causa di ruggine sui dischi e deposito di sporco sulle pastiglie.
AlteaXL_IT.book Seite 210 Freitag, 10. September 2010 8:56 08

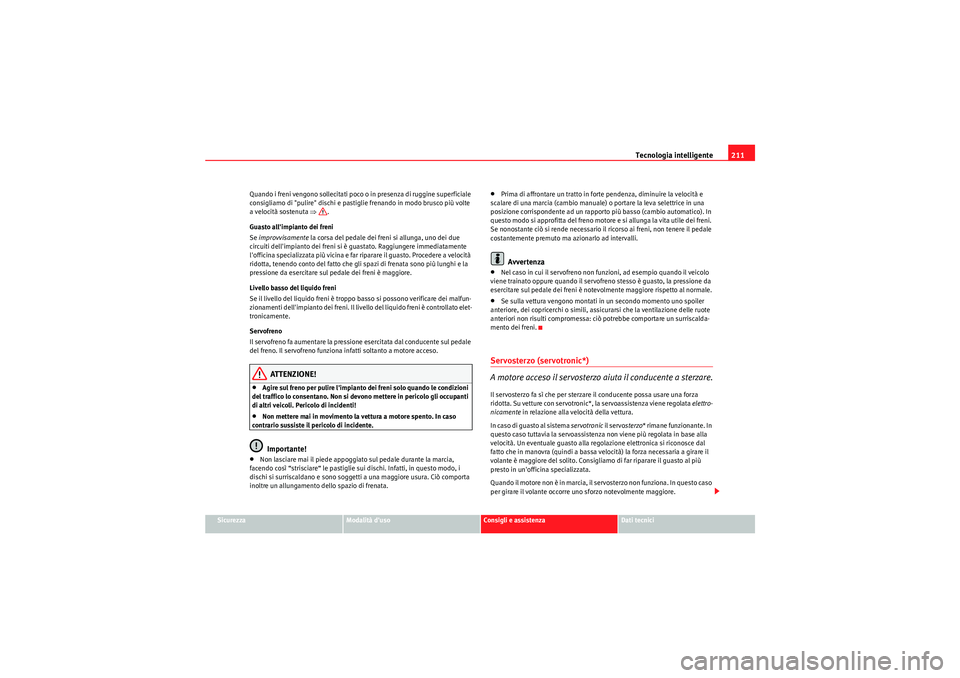

Tecnologia intelligente211
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Quando i freni vengono sollecitati poco o in presenza di ruggine superficiale
consigliamo di "pulire" dischi e pastiglie frenando in modo brusco più volte
a velocità sostenuta
⇒.
Guasto all'impianto dei freni
Se improvvisamente la corsa del pedale dei freni si allunga, uno dei due
circuiti dell'impianto dei freni si è guastato. Raggiungere immediatamente
l'officina specializzata più vicina e far riparare il guasto. Procedere a velocità
ridotta, tenendo conto del fatto che gli spazi di frenata sono più lunghi e la
pressione da esercitare sul pedale dei freni è maggiore.
Livello basso del liquido freni
Se il livello del liquido freni è troppo basso si possono verificare dei malfun-
zionamenti dell'impianto dei freni. Il livello del liquido freni è controllato elet-
tronicamente.
Servofreno
Il servofreno fa aumentare la pressione esercitata dal conducente sul pedale
del freno. Il servofreno funziona infatti soltanto a motore acceso.
ATTENZIONE!
•Agire sul freno per pulire l'impianto dei freni solo quando le condizioni
del traffico lo consentano. Non si devo no mettere in pericolo gli occupanti
di altri veicoli. Pericolo di incidenti!•Non mettere mai in movimento la vettura a motore spento. In caso
contrario sussiste il pericolo di incidente.Importante!
•Non lasciare mai il piede appoggiato sul pedale durante la marcia,
facendo così “strisciare“ le pastiglie sui dischi. Infatti, in questo modo, i
dischi si surriscaldano e sono soggetti a una maggiore usura. Ciò comporta
inoltre un allungamento dello spazio di frenata.
•Prima di affrontare un tratto in forte pendenza, diminuire la velocità e
scalare di una marcia (cambio manuale) o portare la leva selettrice in una
posizione corrispondente ad un rapporto più basso (cambio automatico). In
questo modo si approfitta del freno motore e si allunga la vita utile dei freni.
Se nonostante ciò si rende necessario il ricorso ai freni, non tenere il pedale
costantemente premuto ma azionarlo ad intervalli.Avvertenza
•Nel caso in cui il servofreno non funzioni, ad esempio quando il veicolo
viene trainato oppure quando il servofreno stesso è guasto, la pressione da
esercitare sul pedale dei freni è notevolmente maggiore rispetto al normale.•Se sulla vettura vengono montati in un secondo momento uno spoiler
anteriore, dei copricerchi o simili, assicurarsi che la ventilazione delle ruote
anteriori non risulti compromessa: ciò potrebbe comportare un surriscalda-
mento dei freni.Servosterzo (servotronic*)
A motore acceso il servosterzo aiuta il conducente a sterzare.Il servosterzo fa sì che per sterzare il conducente possa usare una forza
ridotta. Su vetture con servotronic*, la servoassistenza viene regolata elettro-
nicamente in relazione alla velocità della vettura.
I n cas o d i g u as t o a l si s t e m a servotronic il servosterzo* rimane funzionante. In
questo caso tuttavia la servoassistenza non viene più regolata in base alla
velocità. Un eventuale guasto alla regolazione elettronica si riconosce dal
fatto che in manovra (quindi a bassa velocità) la forza necessaria a girare il
volante è maggiore del solito. Consigliamo di far riparare il guasto al più
presto in un'officina specializzata.
Quando il motore non è in marcia, il servosterzo non funziona. In questo caso
per girare il volante occorre uno sforzo notevolmente maggiore.
AlteaXL_IT.book Seite 211 Freitag, 10. September 2010 8:56 08

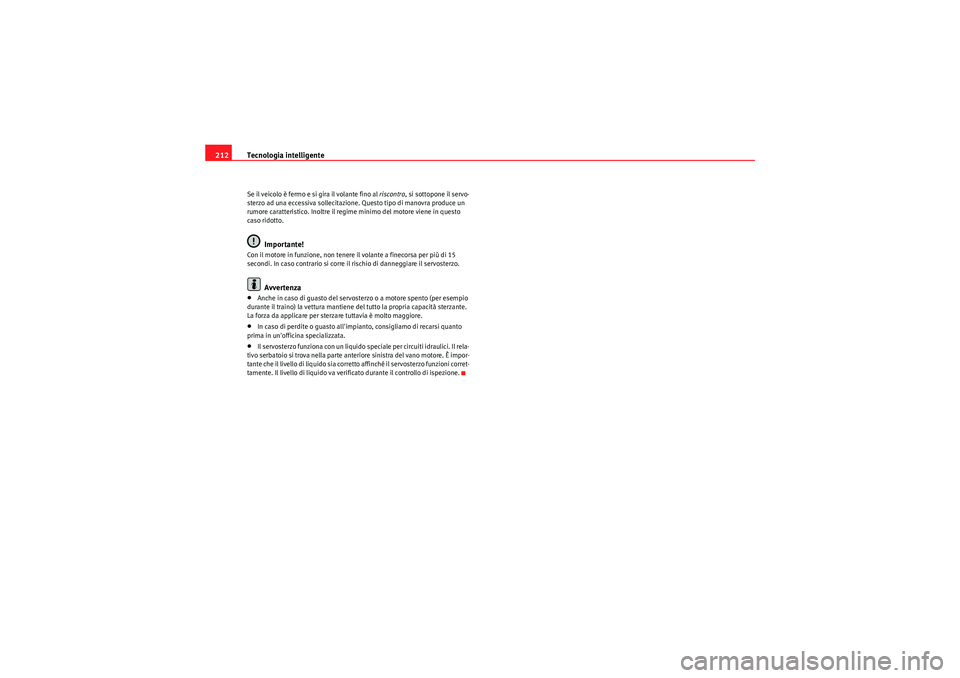

Tecnologia intelligente
212Se il veicolo è fermo e si gira il volante fino al riscontro, si sottopone il servo-
sterzo ad una eccessiva sollecitazione. Questo tipo di manovra produce un
rumore caratteristico. Inoltre il regime minimo del motore viene in questo
caso ridotto.
Importante!
Con il motore in funzione, non tenere il volante a finecorsa per più di 15
secondi. In caso contrario si corre il rischio di danneggiare il servosterzo.
Avvertenza
•Anche in caso di guasto del servosterzo o a motore spento (per esempio
durante il traino) la vettura mantiene del tutto la propria capacità sterzante.
La forza da applicare per sterzare tuttavia è molto maggiore.•In caso di perdite o guasto all'impianto, consigliamo di recarsi quanto
prima in un'officina specializzata.•Il servosterzo funziona con un liquido speciale per circuiti idraulici. Il rela-
tivo serbatoio si trova nella parte anteriore sinistra del vano motore. È impor-
tante che il livello di liquido sia corretto affinché il servosterzo funzioni corret-
tamente. Il livello di liquido va verificato durante il controllo di ispezione.
AlteaXL_IT.book Seite 212 Freitag, 10. September 2010 8:56 08

Guida economica ed ecologica213
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Guida economica ed ecologicaRodaggioRodaggio del motore
Nei primi 1.500 chilometri i motori nuovi vanno rodati a
dovere.I primi 1.000 chilometri
– Non viaggiare ad una velocità superiore ai 2/3 di quella
massima.
– Non premere fino in fondo il pedale dell'acceleratore.
– Evitare i regimi elevati.
– Non trainare rimorchi.
Dai 1.000 ai 1.500 chilometri
– Passare gradualmente alle velocità e ai regimi massimi.Durante le prime ore d'esercizio l'attrito interno del motore è maggiore
p e rché il funzio nam en to d i va ri com po ne nti m o bili no n è an cora ar m on izza to.
Per il rispetto dell’ambiente
Un rodaggio accurato del motore ne aumenta la durata, riducendo allo stesso
tempo il consumo di olio.
Effetto frenante e spazio di frenata
Le varie condizioni di marcia e il fondo stradale sono fattori
che influiscono sull'effetto frenante e lo spazio di frenata.Per avere un buon effetto frenante è importante che le pastiglie dei freni non
siano consumate. L'usura delle pastiglie dei freni è strettamente legata alle
condizioni di impiego del veicolo e allo stile di guida individuale. Qualora il
veicolo sia utilizzato spesso nel traffico cittadino e per percorrere brevi
tragitti o nel caso in cui il conducente abbia uno stile di guida decisamente
sportivo, si consiglia di far controllare lo spessore delle pastiglie dei freni nei
centri Service con maggiore frequenza rispetto a quanto indicato nel
Programma Service.
Quando si guida con i freni bagnati , come p. es. quando si attraversa una
pozza o un corso d'acqua, in caso di forti piogge o dopo il lavaggio del
veicolo, l'efficacia dei freni si riduce a causa dell'umidità o del gelo invernale
che si posano sui dischi: In questi casi i freni devono prima essere “asciu-
gati“ effettuando apposite e ripetute frenate.
ATTENZIONE!
Se lo spazio di frenata è troppo lungo o l'impianto dei freni non funziona
alla perfezione aumenta il rischio di causare un incidente.•Le pastiglie raggiungono il loro normale livello di attrito solo dopo i
primi 400 chilometri. Questo effetto frenante leggermente ridotto si può
tuttavia compensare esercitando una maggiore pressione sul pedale del
freno. Questo fenomeno si ripresenta ogni volta che si sostituiscono le
pastiglie.•L'effetto frenante può essere ritardato se i freni sono bagnati o gelati o
se il manto stradale è stato cosparso di sale.
AlteaXL_IT.book Seite 213 Freitag, 10. September 2010 8:56 08

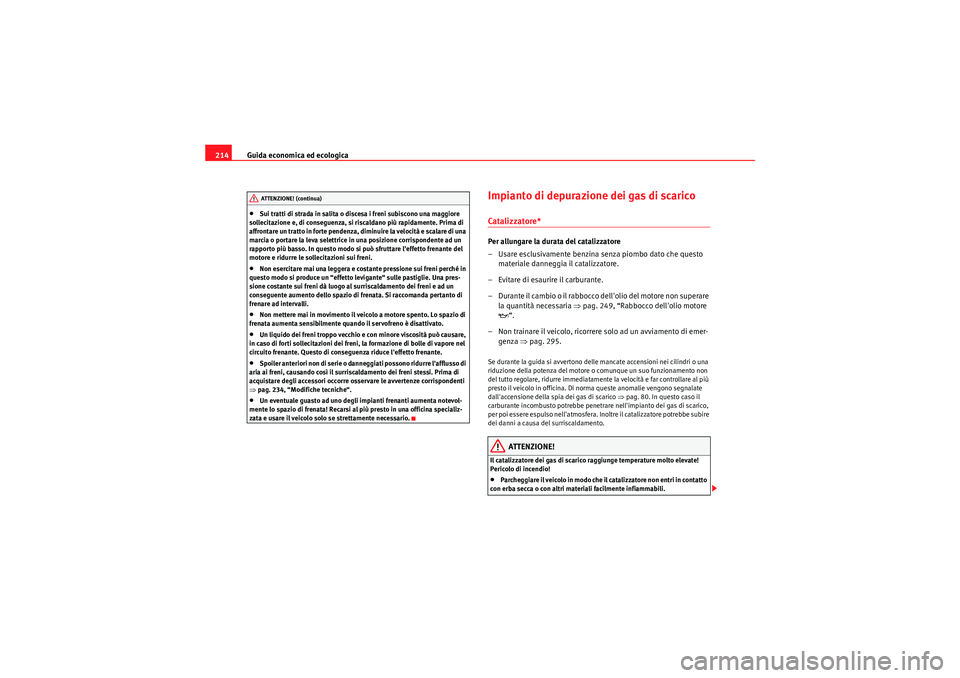

Guida economica ed ecologica
214•Sui tratti di strada in salita o discesa i freni subiscono una maggiore
sollecitazione e, di conseguenza, si riscaldano più rapidamente. Prima di
affrontare un tratto in forte pendenza, diminuire la velocità e scalare di una
marcia o portare la leva selettrice in una posizione corrispondente ad un
rapporto più basso. In questo modo si può sfruttare l'effetto frenante del
motore e ridurre le sollecitazioni sui freni.•Non esercitare mai una leggera e costante pressione sui freni perché in
questo modo si produce un “effetto levigante“ sulle pastiglie. Una pres-
sione costante sui freni dà luogo al surriscaldamento dei freni e ad un
conseguente aumento dello spazio di frenata. Si raccomanda pertanto di
frenare ad intervalli.•Non mettere mai in movimento il veicolo a motore spento. Lo spazio di
frenata aumenta sensibilmente quan do il servofreno è disattivato.•Un liquido dei freni troppo vecchio e con minore viscosità può causare,
in caso di forti sollecitazioni dei freni, la formazione di bolle di vapore nel
circuito frenante. Questo di conseguenza riduce l'effetto frenante.•Spoiler anteriori non di serie o danneggiati possono ridurre l'afflusso di
aria ai freni, causando così il surriscaldamento dei freni stessi. Prima di
acquistare degli accessori occorre osservare le avvertenze corrispondenti
⇒ pag. 234, “Modifiche tecniche“.•Un eventuale guasto ad uno degli impianti frenanti aumenta notevol-
mente lo spazio di frenata! Recarsi al più presto in una officina specializ-
zata e usare il veicolo solo se strettamente necessario.
Impianto di depurazione dei gas di scaricoCatalizzatore*Per allungare la durata del catalizzatore
– Usare esclusivamente benzina senza piombo dato che questo materiale danneggia il catalizzatore.
– Evitare di esaurire il carburante.
– Durante il cambio o il rabbocco dell'olio del motore non superare la quantità necessaria ⇒ pag. 249, “Rabbocco dell'olio motore
E “.
– Non trainare il veicolo, ricorrere solo ad un avviamento di emer- genza ⇒ pag. 295.Se durante la guida si avvertono delle mancate accensioni nei cilindri o una
riduzione della potenza del motore o comunque un suo funzionamento non
del tutto regolare, ridurre immediatamente la velocità e far controllare al più
presto il veicolo in officina. Di norma queste anomalie vengono segnalate
dall'accensione della spia dei gas di scarico ⇒pag. 80. In questo caso il
carburante incombusto potrebbe penetrare nell'impianto dei gas di scarico,
per poi essere espulso nell'atmosfera. Inoltre il catalizzatore potrebbe subire
dei danni a causa del surriscaldamento.
ATTENZIONE!
Il catalizzatore dei gas di scarico raggiunge temperature molto elevate!
Pericolo di incendio!•Parcheggiare il veicolo in modo che il catalizzatore non entri in contatto
con erba secca o con altri materiali facilmente infiammabili.
ATTENZIONE! (continua)
AlteaXL_IT.book Seite 214 Freitag, 10. September 2010 8:56 08
