Strumentazione
84spegnere il motore! Effettuare un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un'officina.
Se sono presenti più anomalie del 1º livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all'eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1º livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1º livello di gravità (in rosso)•Simbolo dell'impianto dei freni
H con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE
•Simbolo del liquido di raffreddamento
v con messaggio STOP
CONTROLLARE REFRIGERANTE VEDI MANUALE .
•Simbolo della pressione dell'olio motore
E con messaggio STOP
PRESSIONE OLIO SPEGNERE MOTORE VEDI MANUALE
Messaggi di avvertimento del 2º livello di gravità (spia gialla)
Quando si verifica una di queste evenienze si accende il relativo ideogramma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2º livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po' il
testo informativo scompare, mentre l'ideogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2º livello di gravità sono visibili solo se non ci sono
messaggi del 1º livello.
Esempi di messaggi di avvertimento del 2º livello di gravità (in giallo):
10)
•Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE
•Simbolo dell'acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli.
Messaggi di avvertimento sul display*
10)In funzione della versione del modello.
Messaggi
a)
Spiegazione
SERVICE
L'intervallo di service è scaduto. Rivolgersi al centro Service
IMMOBILIZER
Immobilizer attivo. Il veicolo non si accenderà. Rivolgersi al
centro Service
ERRORE
Quadro strumenti difettoso. Rivolgersi al centro Service
PULIRE
FILTRO ARIA
Avvertimento: Si deve pulire il filtro dell'aria
CHIAVE NON
TROVATA
Avvertimento: Non si trova la chiave corretta nel veicolo
PILA DELLA CHIAVE
Avvertimento: Pila scarica. Cambiare la pila
FRIZIONE
Avvertimento: Premere la frizione per avviarsi. Nei veicoli
con cambio manuale e sistema Start / Stop
--> P/N
Avvertimento: Portare la leva in posizione P/N per avviarsi.
Solo nei veicoli con cambio automatico.
--> P
Avvertimento: Portare la leva in posizione P allo spegni-
mento del motore.
AVVIO
Avvertimento: Il motore si avvia automaticamente. Sistema
Start/Stop attivo.
AVVIARE
MANUALM_
Avvertimento: Si deve avviare il motore manualmente.
Sistema Start/Stop attivo
AlteaXL_IT.book Seite 84 Freitag, 10. September 2010 8:56 08

Strumentazione93
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Regolazione antislittamento (TCS)*
/ l
La regolazione antislittamento impedisce che le ruote girino
a vuoto durante l'accelerazioneEsistono due spie che informano sul controllo di trazione:
 e l. Entrambe
si accendono contemporaneamente quando si accende il quadro e si devono
spegnere dopo circa 2 secondi, che corrispondono al tempo necessario per il
controllo del funzionamento.
La spia
 ha la seguente funzione:
•Lampeggia quanto interviene il TCS, con il veicolo in movimento.
Se il sistema è disattivato o guasto, allora la spia rimane accesa. Se c'è un
guasto all'ABS, si accende anche la spia del TCS, poiché il TCS funziona in
combinazione con l'ABS. Per ulteriori informazioni vedere ⇒pag. 205,
“Freni“.
La spia
l informa sullo stato di disattivazione del sistema:
•Rimane accesa quando si scollega il TCS premendo l'interruttore TCS OFF.
Premendolo di nuovo si ristabilisce la funzione TCS e la spia si spegne.Pedale del freno
K
Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.
Immobilizer* “Safe“
Questo messaggio lampeggia se si usa una chiave non auto-
rizzata.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento. L'immo-
bilizer si attiva automaticamente nell'istante in cui si sfila la chiave dal bloc-
chetto di avviamento.
Sul display del quadro strumenti compare il messaggio
20): SAFE . In questo
caso non è possibile mettere in moto ⇒pag. 181.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.20)In funzione della versione del modello.
AlteaXL_IT.book Seite 93 Freitag, 10. September 2010 8:56 08

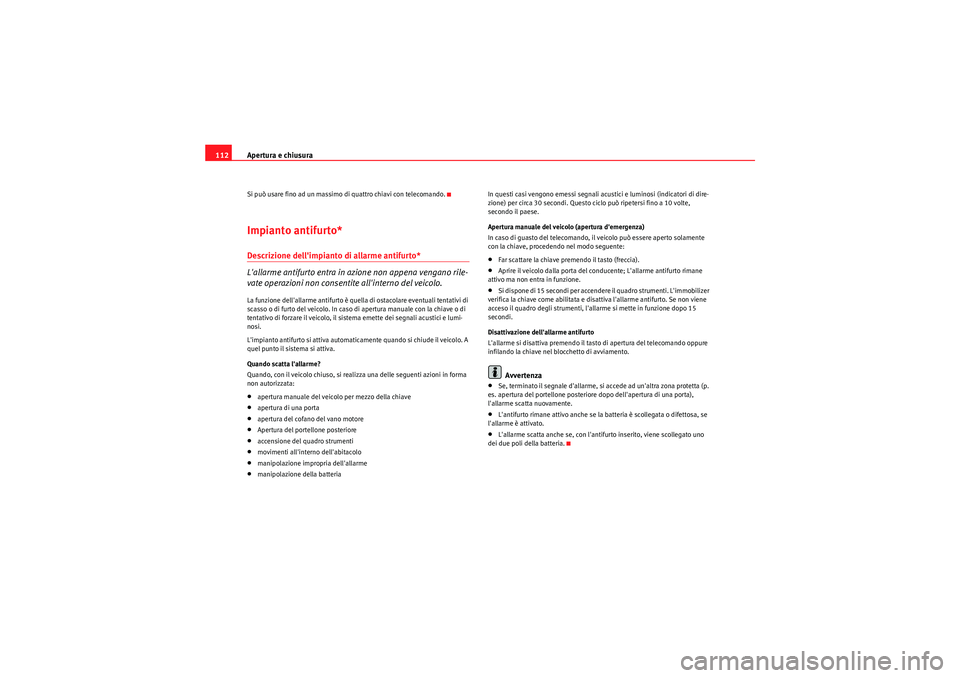

Apertura e chiusura
112Si può usare fino ad un massimo di quattro chiavi con telecomando.Impianto antifurto*Descrizione dell'impianto di allarme antifurto*
L'allarme antifurto entra in azione non appena vengano rile-
vate operazioni non consentite all'interno del veicolo.La funzione dell'allarme antifurto è quella di ostacolare eventuali tentativi di
scasso o di furto del veicolo. In caso di apertura manuale con la chiave o di
tentativo di forzare il veicolo, il sistema emette dei segnali acustici e lumi-
nosi.
L'impianto antifurto si attiva automaticamente quando si chiude il veicolo. A
quel punto il sistema si attiva.
Quando scatta l'allarme?
Quando, con il veicolo chiuso, si realizza una delle seguenti azioni in forma
non autorizzata:•apertura manuale del veicolo per mezzo della chiave•apertura di una porta•apertura del cofano del vano motore•Apertura del portellone posteriore•accensione del quadro strumenti•movimenti all'interno dell'abitacolo•manipolazione impropria dell'allarme•manipolazione della batteria In questi casi vengono emessi segnali acustici e luminosi (indicatori di dire-
zione) per circa 30 secondi. Questo ciclo può ripetersi fino a 10 volte,
secondo il paese.
Apertura manuale del veicolo (apertura d'emergenza)
In caso di guasto del telecomando, il veicolo può essere aperto solamente
con la chiave, procedendo nel modo seguente:
•Far scattare la chiave premendo il tasto (freccia).•Aprire il veicolo dalla porta del conducente; L'allarme antifurto rimane
attivo ma non entra in funzione.•Si dispone di 15 secondi per accendere il quadro strumenti. L'immobilizer
verifica la chiave come abilitata e disattiva l'allarme antifurto. Se non viene
acceso il quadro degli strumenti, l'allarme si mette in funzione dopo 15
secondi.
Disattivazione dell'allarme antifurto
L'allarme si disattiva premendo il tasto di apertura del telecomando oppure
infilando la chiave nel blocchetto di avviamento.Avvertenza
•Se, terminato il segnale d'allarme, si accede ad un'altra zona protetta (p.
es. apertura del portellone posteriore dopo dell'apertura di una porta),
l'allarme scatta nuovamente.•L'antifurto rimane attivo anche se la batteria è scollegata o difettosa, se
l'allarme è attivato.•L'allarme scatta anche se, con l'antifurto inserito, viene scollegato uno
dei due poli della batteria.
AlteaXL_IT.book Seite 112 Freitag, 10. September 2010 8:56 08

Guida181
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Avviamento del motore
Il motore si avvia quando si gira la chiave portandola in questa posizione. In
questa fase vengono disattivati temporaneamente gli strumenti e i disposi-
tivi che assorbono molta corrente elettrica.
Quando si desidera mettere in moto il veicolo, bisogna riportare prima la
chiave nella posizione . Il
blocco delle accensioni in serie impedisce
l'avviamento a motore già acceso prevenendo così possibili danni al moto-
rino d'avviamento.
ATTENZIONE!
•La chiave di accensione va sfilata dal blocchetto sempre e soltanto a
veicolo fermo! In caso contrario può inserirsi il bloccasterzo. Pericolo di
incidenti!•Se ci si allontana dal veicolo, anche solo per poco tempo, si deve sfilare
comunque la chiave d'accensione dal quadro. Questa precauzione risulta
ancora più importante quando a bordo rimangono dei bambini oppure delle
persone disabili. Essi potrebbero infatti avviare il motore o azionare la stru-
mentazione elettrica (per esempio gli alzacristalli), con il conseguente
rischio di infortuni!•Un uso inadeguato delle chiavi può dare luogo all'accensione del
motore o all'attivazione di dispositivi elettrici, come per es. degli alzacri-
stalli, e causare così degli infortuni gravi.Importante!
Mettere in funzione il motorino d'avviamento solo quando il motore è spento
(posizione della chiave d'accensione ).
Immobilizer
L'immobilizer impedisce la messa in moto del veicolo da
parte di persone non autorizzate.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Perciò il motore può essere messo in moto solo per mezzo di una chiave origi-
nale SEAT adeguatamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.Avviamento e spegnimento del motoreMotori a benzina: accensione
I l m o t o re p u ò e s s e re a c ce s o s o l o u s a n d o u n a c h i a v e o r i g i n a l e
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione ⇒pag. 180 di
avviamento.
A2A0
A2
AlteaXL_IT.book Seite 181 Freitag, 10. September 2010 8:56 08

Indice alfabetico
322Fari autodirezionabili . . . . . . . . . . . . . . . . . . . . 127
Fari fendinebbia . . . . . . . . . . . . . . . . . . . . . . . . 122
Fari fendinebbia con funzione cornering . . . . . 128
Fattori che influenzano negativamente la sicurezza
8
Fessure di sfiato . . . . . . . . . . . . . . . . . . . . . . . . . 19
Filtro antiparticolato per motori diesel . . . . . . 215
Filtro antipolline . . . . . . . . . . . . . . . . . . . . . . . . 177
Filtro antipolvere . . . . . . . . . . . . . . . . . . . . . . . . 177
Filtro depuratore . . . . . . . . . . . . . . . . . . . . . . . . 177
Finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213, 256 Pastiglie consumate . . . . . . . . . . . . . . . . . . . 88
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . 195 spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90, 195
Funzione automatica di sollevamento e abbassa- mento
Alzacristalli elettrici . . . . . . . . . . . . . . . . . . 117
Funzione automatica spruzzo-tergitura . . 134, 137
Funzione coming/leaving home . . . . . . . . . . . 125
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Gasolio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Gestione del motore spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
GPL . . . . . . . . . . . . . . . . . . . . . . . . . . . 62, 184, 238
GRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 Guarnizioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
Guarnizioni di gomma . . . . . . . . . . . . . . . . . . . 228
Guasto del motore
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Guida con rimorchio . . . . . . . . . . . . . . . . . . . . . . . 221
viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . 218
Guida con cambio automatico / cambio automatico DSG* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Guida ecologica . . . . . . . . . . . . . . . . . . . . . . . . 216
Guida economica . . . . . . . . . . . . . . . . . . . . . . . 216
HHazard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205IIdropulitrice ad alta pressione . . . . . . . . . . . . . 226
Illuminazione anteriore interna tipo 1 Accensione della luce . . . . . . . . . . . . . . . . . 131
Spegnimento della luce . . . . . . . . . . . . . . . 131
Illuminazione anteriore interna tipo 2 Accensione della luce . . . . . . . . . . . . . . . . . 131
Spegnimento della luce . . . . . . . . . . . . . . . 131
Illuminazione degli strumenti . . . . . . . . . . . . . . 57
Illuminazione dei comandi . . . . . . . . . . . . . . . . . 57
Illuminazione strumenti e comandi . . . . . . . . . 126
Immobilizer . . . . . . . . . . . . . . . . . . . . . . . . . 93, 181 Impianto antifurto
disattivazione . . . . . . . . . . . . . . . . . . . . . . . 112
Impianto dei freni Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . . 210
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Impianto di depurazione dei gas di scarico . . 214
Impianto di preincandescenza . . . . . . . . . . . . . 183 spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Impianto GPL Adattatore per il bocchettone . . . . . . . . . . 240
Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Indicatore del livello . . . . . . . . . . . . . . . . . . . 62
Rifornimento . . . . . . . . . . . . . . . . . . . . . . . . 238
Importanza del corretto posizionamento dei poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . 13
Importanza dell'uso delle cinture di sicurezza . 31
Importanza delle cinture di sicurezza . . . . . 20, 21
Indicatore del livello di carburante indicatore . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Indicatore multifunzioni . . . . . . . . . . . . . . . . . . . 65
Indicatore scadenze di manutenzione . . . . . . . 64
Indicatori di direzione . . . . . . . . . . . . . . . . . . . . 130 spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86, 130
spia di controllo . . . . . . . . . . . . . . . . . . . . . . 86
Indicatori di direzione del rimorchio spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Indicatori di usura del battistrada . . . . . . . . . . 264
Indicazione temperatura esterna . . . . . . . . . 67, 75
Innesto delle marce Vedi Cambio manuale . . . . . . . . . . . . . . . . . 188
AlteaXL_IT.book Seite 322 Freitag, 10. September 2010 8:56 08
