2011 Peugeot Partner Tepee Manual del propietario (in Spanish)

143
AYUDA RÁPID
A
7
Cambiar una rueda


1. ESTACIONAMIENTO DEL VEHÍCULO



- Asegúrese siempre de que los
ocupantes han salido del vehículo y
se encuentran en una zona segura.

- En la medida de lo posible,
inmovilice el vehículo en suelo
horizontal, estable y no deslizante.

- Accione el freno de
estacionamiento, corte el contacto
e introduzca la primera marcha o la
marcha atrás.
- Coloque un calzo, si dispone de
él, bajo la rueda diagonalmente
opuesta a la que va a cambiar.
Si el vehículo está equipado con un
enganche de remolque puede que
sea necesario levantar ligeramente el
vehículo para extraer más fácilmente
la rueda de repuesto de su soporte.
Según el tipo de terreno y/o si
transporta mucha carga, contacte con
la Red PEUGEOT.

CAMBIO DE UNA RUEDA

2. UTILLAJE



- El utillaje se encuentra en un
compartimento situado bajo el
asiento delantero. Si es necesario,
desplace el asiento hacia adelante
para acceder al compartimento
desde la parte trasera.

- Desenrosque la tuerca y retire el
gato y la manivela.


1.
Manivela desmonta-ruedas.

2.
Gato.

3.
Útil de desmontaje del embellecedor
central de las ruedas de aluminio.

4.
Calzo.
El gato y el conjunto de los útiles son
específi cos de su vehículo. No los
utilice con otros fi nes.

144


Cambiar una rueda

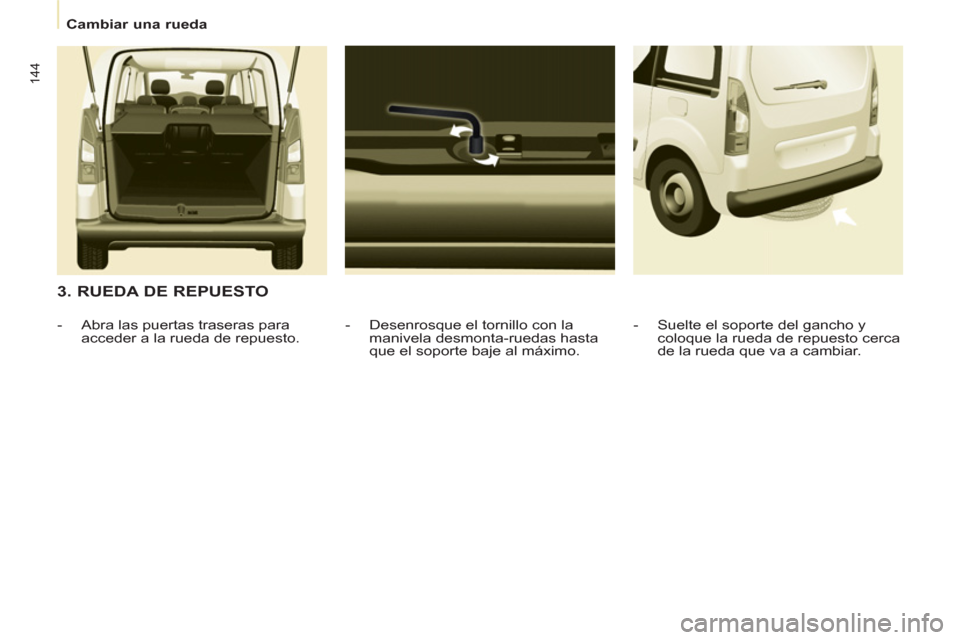

3. RUEDA DE REPUESTO


- Desenrosque el tornillo con la
manivela desmonta-ruedas hasta
que el soporte baje al máximo.

- Abra las puertas traseras para
acceder a la rueda de repuesto.
- Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar.

145
AYUDA RÁPID
A
7
Cambiar una rueda


4. PROCEDIMIENTO


- Ponga el gato en contacto con
el emplazamiento previsto más
cercano a la rueda que debe
cambiar. Asegúrese de que la base
del gato esté en contacto con el
suelo y en posición vertical.

- Despliegue el gato hasta separar
totalmente la rueda del suelo.

- Desatornille completamente la
rueda.

- Retire los tornillos y desmonte la
rueda.

- Saque el embellecedor central
tirando de él con el útil de
desmontaje.

- Afl oje los tornillos de la rueda. No despliegue el gato hasta haber
afl ojado los tornillos de la rueda que
debe cambiar y haber puesto el calzo
debajo de la rueda diagonalmente
opuesta.

146


Cambiar una rueda


- Baje completamente el vehículo
plegando el gato y sáquelo.

- Vuelva a apretar los tornillos de la
rueda con la manivela hasta que se
bloqueen, sin forzarlos.

- Coloque la rueda que se debe
reparar en el soporte.
- Enganche el soporte al gancho y
súbalo con el tornillo y la manivela.
Nunca se coloque debajo de un
vehículo levantado con un gato
(utilice una borriqueta). Nunca
utilice un destornillador eléctrico en
lugar de la manivela desmonta-ruedas.


5. MONTAJE DE LA RUEDA DE
REPUESTO


- Coloque la rueda en el buje y
apriete los tornillos con la mano.

- Efectúe un primer apriete con la
manivela desmonta-ruedas.

147
AYUDA RÁPID
A
7


Rejilla antinieve


OBTURADOR MÓVIL ANTINIEVE

Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.

MONTAJE

DESMONTAJE



- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.

- Efectúe un movimiento de palanca
para quitar uno a uno los cuatro
clips B
.


- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A
en el paragolpes
delantero.

- Móntelo presionando a nivel de
cada clip B
situado en los cuatro
lados.

No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando.

6. MONTAJE DE LA RUEDA
REPARADA
El montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la rueda.
Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.
Capítulo 2, apartado "Puesto
de conducción", apartado
"Detección de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la Red PEUGEOT para que
revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que reparen y monten la
rueda original lo antes posible en la
Red PEUGEOT.

148
Cambiar una lámpara


CAMBIO DE UNA LÁMPARA


Tipo A

Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.

Lavado a alta presión


Abra el capó. Para acceder a las
lámparas, meta la mano detrás del
bloque óptico.
Efectúe las operaciones en el sentido
inverso para colocar las lámparas y
comprueb que el capó se ha cerrado
correctamente.
Tipo C

Lámpara halógena: quite
el resorte de bloqueo de
su emplazamiento.
Tipo B

Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca. El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3 minutos, después del
cambio, para volver a conectar la batería.
Controle el correcto funcionamiento de
las luces después de cada intervención.
Cuando utilice este tipo de lavado
en machas persistentes no insista
en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.


Tipos de lámparas

Existen distintos tipos de lámparas
instalados en su vehículo. Para
retirarlas:

149
AYUDA RÁPID
A
7
Cambiar una lámpara

3.
Indicadores de dirección


Tipo B
, PY21W - 21W (ámbar)


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Gire el portalámparas un cuarto
de vuelta, en sentido contrario a
las agujas del reloj.

- Quite el portalámparas
presionando ligeramente encima
y girando en sentido contrario a
las agujas del reloj.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
2.
Luces de posición


Tipo A
, W5W - 5W


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Saque el portalámparas montado
a presión tirando del conector.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.


LUCES DELANTERAS



1.
Luces de cruce/Luces de
carretera


Tipo C
, H4 - 55W


- Quite la tapa del medio tirando
de la lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Quite la lengüeta de bloqueo.

- Sustituya la lámpara teniendo
mucho cuidado de que la parte
metálica corresponda con las
ranuras presentes en el piloto.

- Vuelva a poner la lengüeta de
bloqueo.

- Compruebe que ha puesto
correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

150
Cambiar una lámpara


4.
Faros antiniebla


Tipo C
, H1 - 55W


- Desmonte el antiniebla retirando el
tornillo accesible por el orifi cio previsto
para ello en el paragolpes, sirviéndose
de un destornillador Torx
© 30.

- Retire las tres grapas de fi jación
del guardabarros, situadas debajo
del paragolpes.

- Levante el guardabarros hacia arriba.

- Aparte el antiniebla pinzando el clip
para soltarlo.

- Retire el antiniebla desde el exterior.

- Gire un 1/4 de vuelta la tapa
amarilla para abrirla.

- Aparte las grapas que fi jan el
sioporte de la lámpara para soltarla.

- Retire la lámpara tirando del eje.

- Introduzca la lámpara nueva, apriete
las grapas alrededor del soporte de
la lámpara y realice las operaciones
en el sentido inverso para volver a
poner el óptico y el paragolpes.



REPETIDOR LATERAL


Tipo A
, WY 5W (ámbar)


- Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.

- Consulte en la Red PEUGEOT
para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.

- Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.


LUCES DE TECHO


Tipo A
, 12V5W - 5W


- Suelte el plástico transparente con
un destornillador en las ranuras de
cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de su
bloqueo.

Parte delantera/Parte trasera
