2011 Peugeot Partner Tepee Manual del propietario (in Spanish)

159
Precauciones

160


Dimensiones

16
1
Dimensiones
CARACTERÍSTICAS TÉCNICA
S
8
DIMENSIONES (MM)


L Largo total

4 380

H Altura total

1 801-1 862

A Distancia entre ejes

2 728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
727

D Anchura de la carrocería: sin retrovisores
1 810
con retrovisores
2 112

E Anchura vía delantera
1 505-1 507

F Anchura vía trasera
1 554-1 556

- Largo de la superfi cie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera
1 343
Con asiento pasajero delantero
abatido
3 000

162


Dimensiones

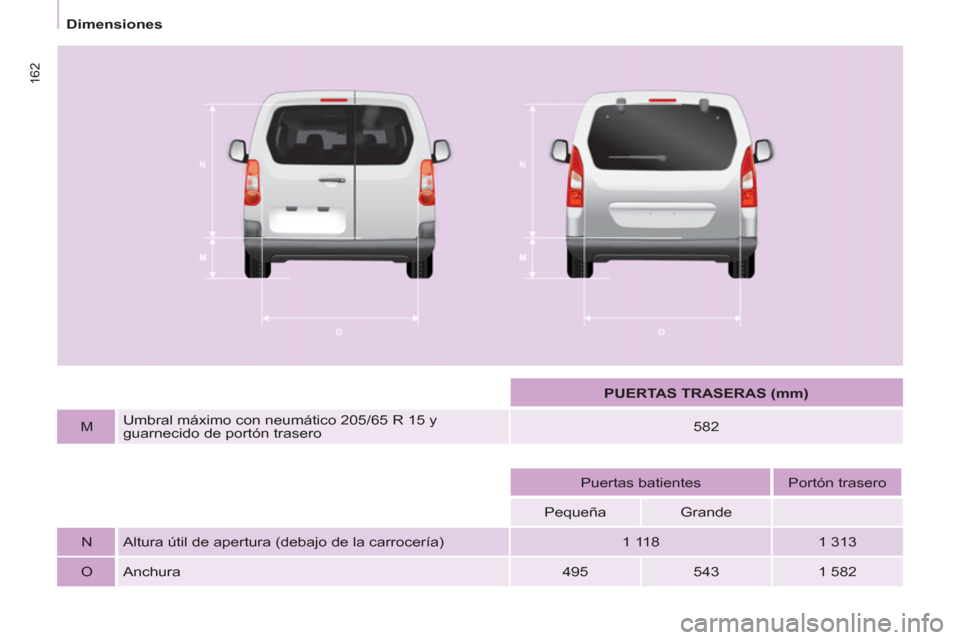

PUERTAS TRASERAS (mm)



M
Umbral máximo con neumático 205/65 R 15 y
guarnecido de portón trasero
582






Puertas batientes
Portón trasero

Pequeña
Grande




N Altura útil de apertura (debajo de la carrocería)
1 118
1 313

O Anchura
495
543
1 582

16
3
Dimensiones
CARACTERÍSTICAS TÉCNICA
S
8





PUERTAS LATERALES DESLIZANTES (mm.)



P Altura útil
1 009

Q Anchura útil
650

- Altura debajo del portón trasero levantado
1 892

164

Masas

MASAS Y CARGAS REMOLCABLES (KG)


Información general

Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la Red
PEUGEOT. La masa de un remolque con frenos
con compensación de carga puede
aumentarse, siempre que se reduzca en
la misma medida la masa del vehículo
tractor para no sobrepasar la MMA del
conjunto. Atención, el remolcado con
un vehículo tractor poco cargado puede
reducir la adherencia a la vía.
Arrastrando un remolque, está
prohibido rebasar la velocidad de
80 km/h (respete la legislación vigente
en su país). Una temperatura exterior elevada
puede conllevar una reducción de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha (MOM)
es igual a la masa en vacío + conductor
(75 kg) + depósito lleno al 90%.
Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1 000 metros; la carga remolcable
mencionada reducirse en un 10% por
cada 1 000 metros suplementarios.

165
CARACTERÍSTICAS TÉCNICA
S
8
Elementos de identificación

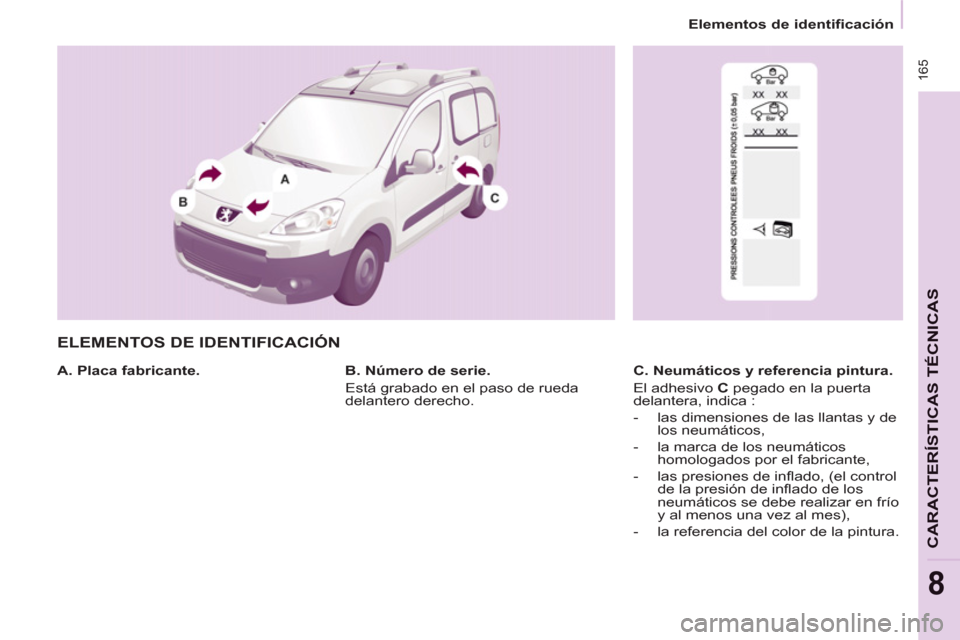

ELEMENTOS DE IDENTIFICACIÓN


A. Placa fabricante.
C. Neumáticos y referencia pintura.
El adhesivo C
pegado en la puerta
delantera, indica :


- las dimensiones de las llantas y de
los neumáticos,

- la marca de los neumáticos
homologados por el fabricante,

- las presiones de infl ado, (el control
de la presión de infl ado de los
neumáticos se debe realizar en frío
y al menos una vez al mes),

- la referencia del color de la pintura.


B. Número de serie.
Está grabado en el paso de rueda
delantero derecho.
