2011 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

151
SZYBKA POMOC
7

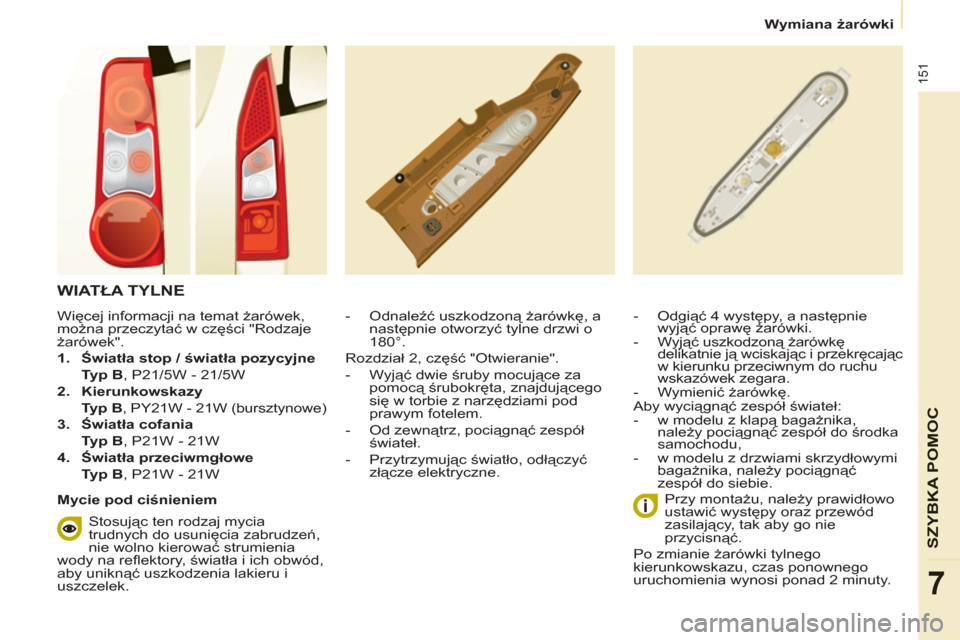

Wymiana żarówki

WIATŁA TYLNE




- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o
180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie śruby mocujące za
pomocą śrubokręta, znajdującego
się w torbie z narzędziami pod
prawym fotelem.

- Od zewnątrz, pociągnąć zespół
świateł.

- Przytrzymując światło, odłączyć
złącze elektryczne.

Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty.

- Odgiąć 4 występy, a następnie
wyjąć oprawę żarówki.

- Wyjąć uszkodzoną żarówkę
delikatnie ją wciskając i przekręcając
w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wymienić żarówkę.


Aby wyciągnąć zespół świateł:


- w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,

- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.
Wię
cej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".


1.
Światła stop / światła pozycyjne


Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy


Typ B
, PY21W - 21W (bursztynowe)

3.
Światła cofania


Typ B
, P21W - 21W

4.
Światła przeciwmgłowe


Typ B
, P21W - 21W

Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na refl ektory, światła i ich obwód,
aby uniknąć uszkodzenia lakieru i
uszczelek.

152

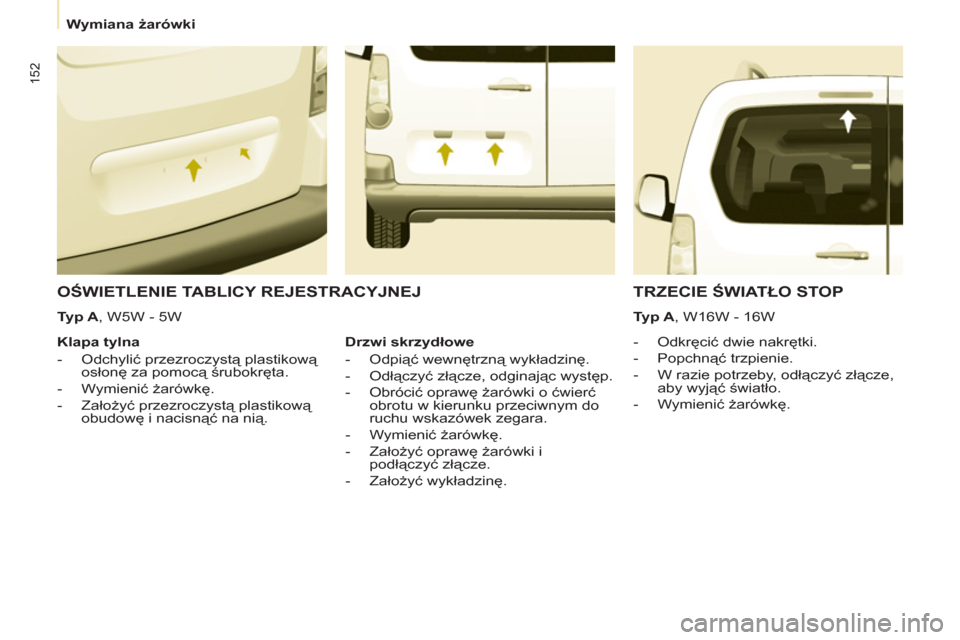

Wymiana żarówki


OŚWIETLENIE TABLICY REJESTRACYJNEJ




- Odkręcić dwie nakrętki.

- Popchnąć trzpienie.

- W razie potrzeby, odłączyć złącze,
aby wyjąć światło.

- Wymienić żarówkę.


Klapa tylna


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.

- Wymienić żarówkę.

- Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.


TRZECIE ŚWIATŁO STOP


Ty p A , W16W - 16W

Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.

- Założyć oprawę żarówki i
podłączyć złącze.

- Założyć wykładzinę.



Typ A
, W5W - 5W

153
SZYBKA POMO
C
7

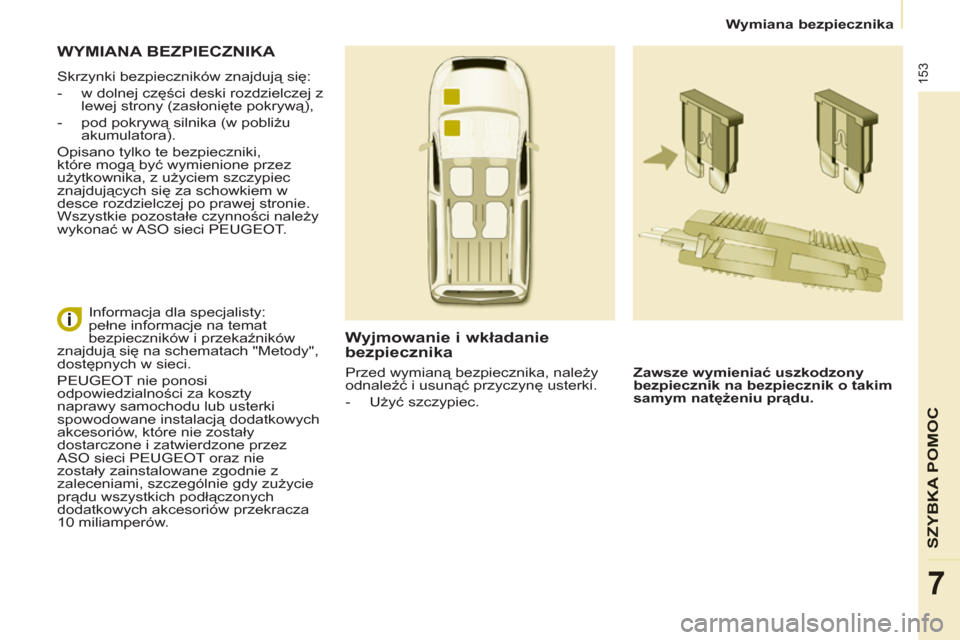

Wymiana bezpiecznika


WYMIANA BEZPIECZNIKA

Skrzynki bezpieczników znajdują się:


- w dolnej części deski rozdzielczej z
lewej strony (zasłonięte pokrywą),

- pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w ASO sieci PEUGEOT.


Wyjmowanie i wkładanie
bezpiecznika

Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.

Informacja dla specjalisty:
pełne informacje na temat
bezpieczników i przekaźników
znajdują się na schematach "Metody",
dostępnych w sieci.
PEUGEOT nie ponosi
odpowiedzialności za koszty
naprawy samochodu lub usterki
spowodowane instalacją dodatkowych
akcesoriów, które nie zostały
dostarczone i zatwierdzone przez
ASO sieci PEUGEOT oraz nie
zostały zainstalowane zgodnie z
zaleceniami, szczególnie gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10 miliamperów.
Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.


- Użyć szczypiec.

154


Wymiana bezpiecznika



BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki
F
Natężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12 V z przodu i z tyłu
10 15 Kolumna środkowa
11 15 Niskie napięcie stacyjki
12 15 Czujnik deszczu i natężenia oświetlenia, poduszka
powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, Zestaw g
łośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych

155
SZYBKA POMO
C
7


Wymiana bezpiecznika



BEZPIECZNIKI W KABINIE

Bezpieczniki
F
Ampery
A
Funkcja
1 - Wolny
2 20 Ogrzewane fotele
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda do adaptacji na chłodnię

156

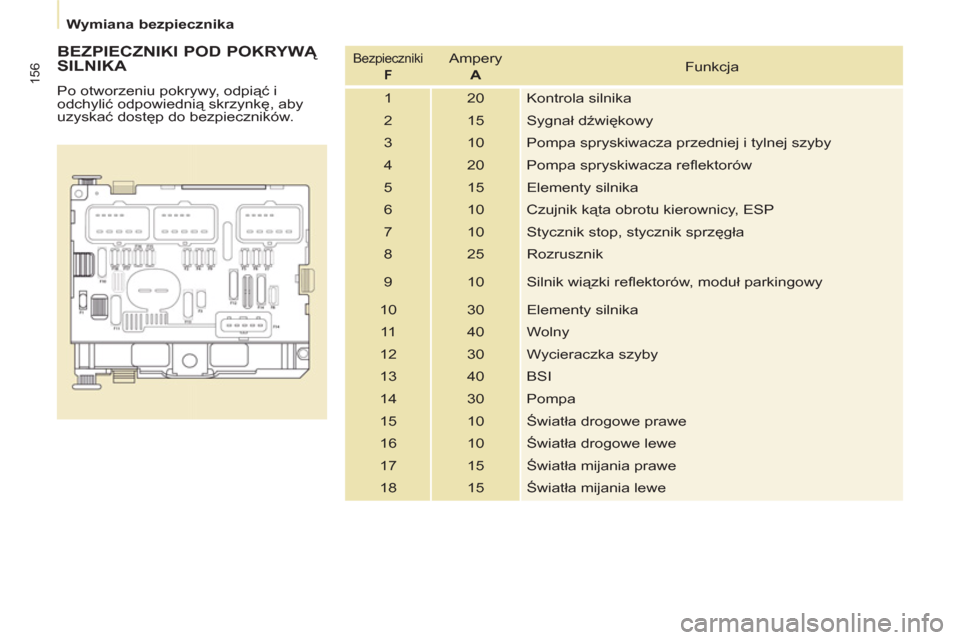

Wymiana bezpiecznika



BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.

Bezpieczniki

F
Ampery
A
Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESP
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki refl ektorów, moduł parkingowy
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światła drogowe prawe
16 10 Światła drogowe lewe
17 15 Ś
wiatła mijania prawe
18 15 Światła mijania lewe

157
SZYBKA POMOC
7

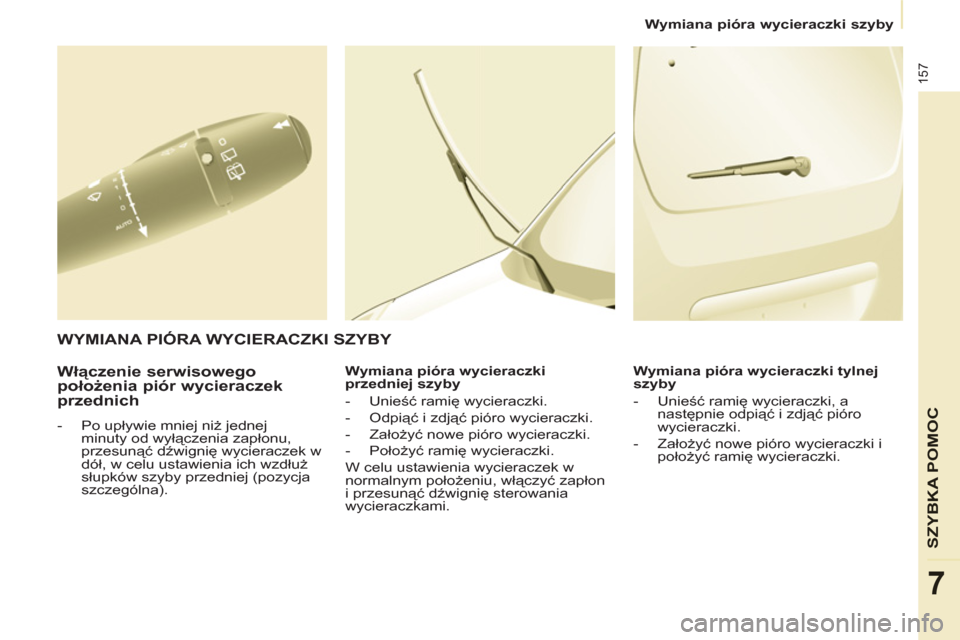

Wymiana pióra wycieraczki szyby



Włączenie serwisowego
położenia piór wycieraczek
przednich


- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
Wymiana pióra wycieraczki
przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Wymiana pióra wycieraczki tylnej
szyby


- Unieść ramię wycieraczki, a następnie odpiąć i zdjąć pióro
wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.



WYMIANA PIÓRA WYCIERACZKI SZYBY

158

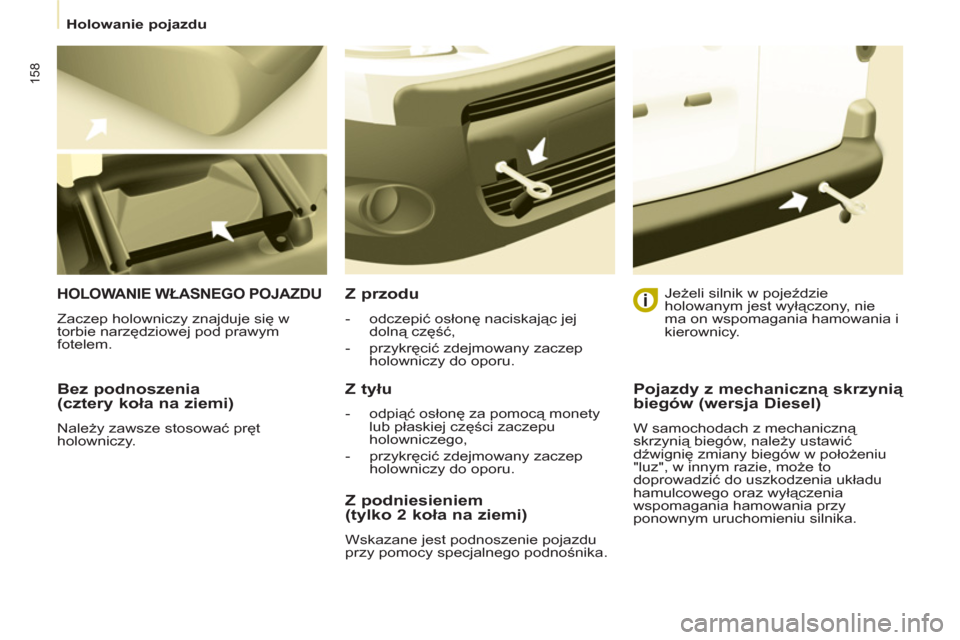

Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować pręt
holowniczy.

HOLOWANIE WŁASNEGO POJAZDU

Zaczep holowniczy znajduje się w
torbie narzędziowej pod prawym
fotelem.

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.


Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu
przy pomocy specjalnego podnośnika.


Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz", w innym razie, może to
doprowadzić do uszkodzenia układu
hamulcowego oraz wyłączenia
wspomagania hamowania przy
ponownym uruchomieniu silnika.
