2011 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

95
ERGONOMIA I KOMFOR
T
3


Informacje praktyczne

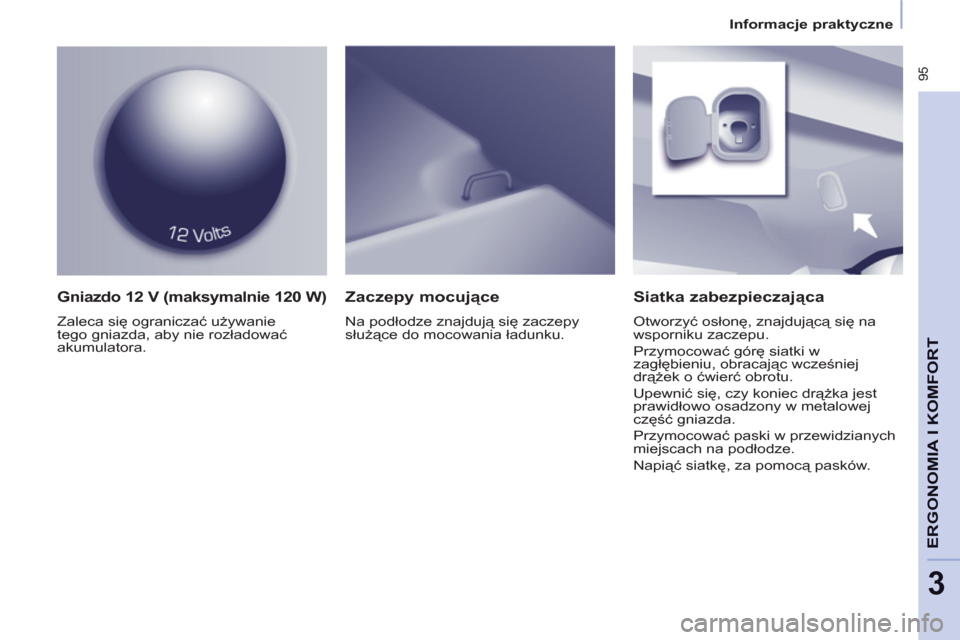

Gniazdo 12 V (maksymalnie 120 W)

Zaleca się ograniczać używanie
tego gniazda, aby nie rozładować
akumulatora.


Siatka zabezpieczająca

Otworzyć osłonę, znajdującą się na
wsporniku zaczepu.
Przymocować górę siatki w
zagłębieniu, obracając wcześniej
drążek o ćwierć obrotu.
Upewnić się, czy koniec drążka jest
prawidłowo osadzony w metalowej
część gniazda.
Przymocować paski w przewidzianych
miejscach na podłodze.
Napiąć siatkę, za pomocą pasków.


Zaczepy mocujące

Na podłodze znajdują się zaczepy
służące do mocowania ładunku.

96


Informacje praktyczne

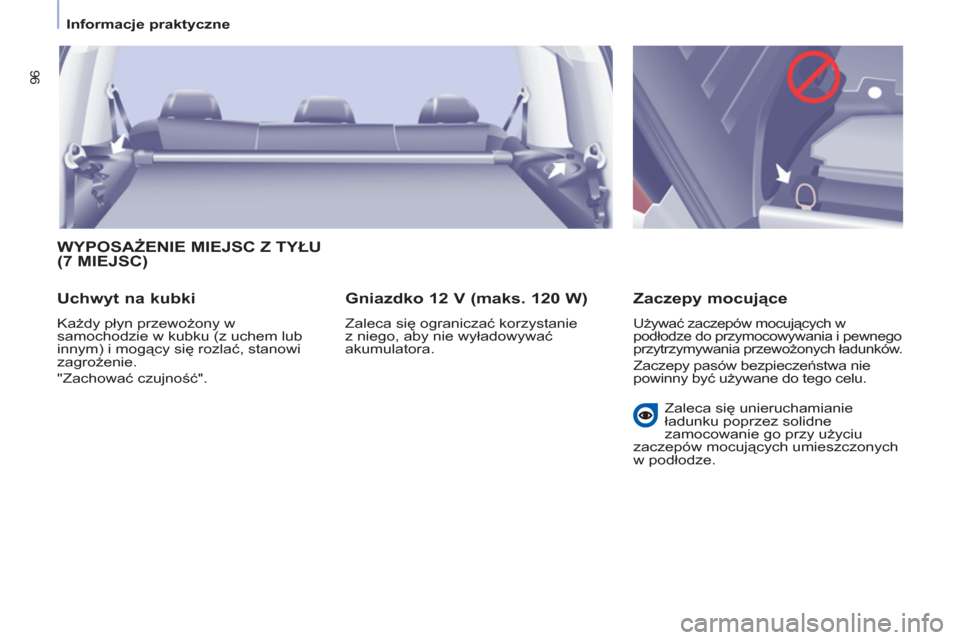

WYPOSAŻENIE MIEJSC Z TYŁU (7 MIEJSC)

Uchwyt na kubki

Każdy płyn przewożony w
samochodzie w kubku (z uchem lub
innym) i mogący się rozlać, stanowi
zagrożenie.
"Zachować czujność".


Gniazdko 12 V (maks. 120 W)

Zaleca się ograniczać korzystanie
z niego, aby nie wyładowywać
akumulatora.


Zaczepy mocujące

Używać zaczepów mocujących w
podłodze do przymocowywania i pewnego
przytrzymywania przewożonych ładunków.

Zaczepy pasów bezpieczeństwa nie
powinny być używane do tego celu.
Zaleca się unieruchamianie
ładunku poprzez solidne
zamocowanie go przy użyciu
zaczepów mocujących umieszczonych
w podłodze.

97
ERGONOMIA I KOMFOR
T
3


Informacje praktyczne

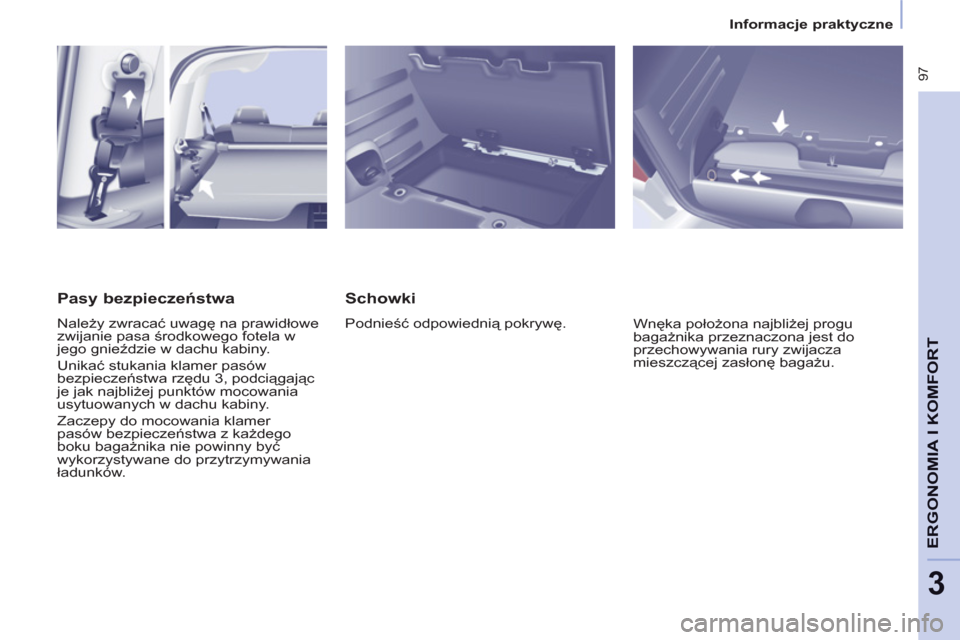

Schowki

Podnieść odpowiednią pokrywę.
Wnęka położona najbliżej progu
bagażnika przeznaczona jest do
przechowywania rury zwijacza
mieszczącej zasłonę bagażu.


Pasy bezpieczeństwa

Należy zwracać uwagę na prawidłowe
zwijanie pasa środkowego fotela w
jego gnieździe w dachu kabiny.
Unikać stukania klamer pasów
bezpieczeństwa rzędu 3, podciągając
je jak najbliżej punktów mocowania
usytuowanych w dachu kabiny.
Zaczepy do mocowania klamer
pasów bezpieczeństwa z każdego
boku bagażnika nie powinny być
wykorzystywane do przytrzymywania
ładunków.

98


Informacje praktyczne

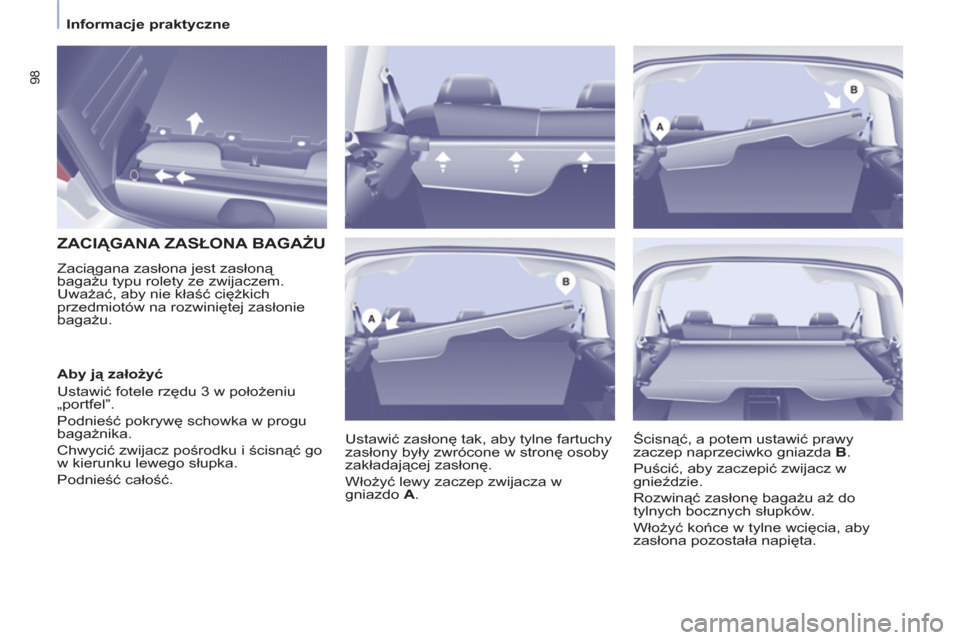

ZACIĄGANA ZASŁONA BAGAŻU

Zaciągana zasłona jest zasłoną
bagażu typu rolety ze zwijaczem.
Uważać, aby nie kłaść ciężkich
przedmiotów na rozwiniętej zasłonie
bagażu.
Ustawić zasłonę tak, aby tylne fartuchy
zasłony były zwrócone w stronę osoby
zakładającej zasłonę.
Włożyć lewy zaczep zwijacza w
gniazdo A .
Aby ją założyć
Ustawić fotele rzędu 3 w położeniu
„portfel”.
Podnieść pokrywę schowka w progu
bagażnika.
Chwycić zwijacz poś
rodku i ścisnąć go
w kierunku lewego słupka.
Podnieść całość. Ścisnąć, a potem ustawić prawy
zaczep naprzeciwko gniazda B .
Puścić, aby zaczepić zwijacz w
gnieździe.
Rozwinąć zasłonę bagażu aż do
tylnych bocznych słupków.
Włożyć końce w tylne wcięcia, aby
zasłona pozostała napięta.

99
ERGONOMIA I KOMFOR
T
3


Informacje praktyczne

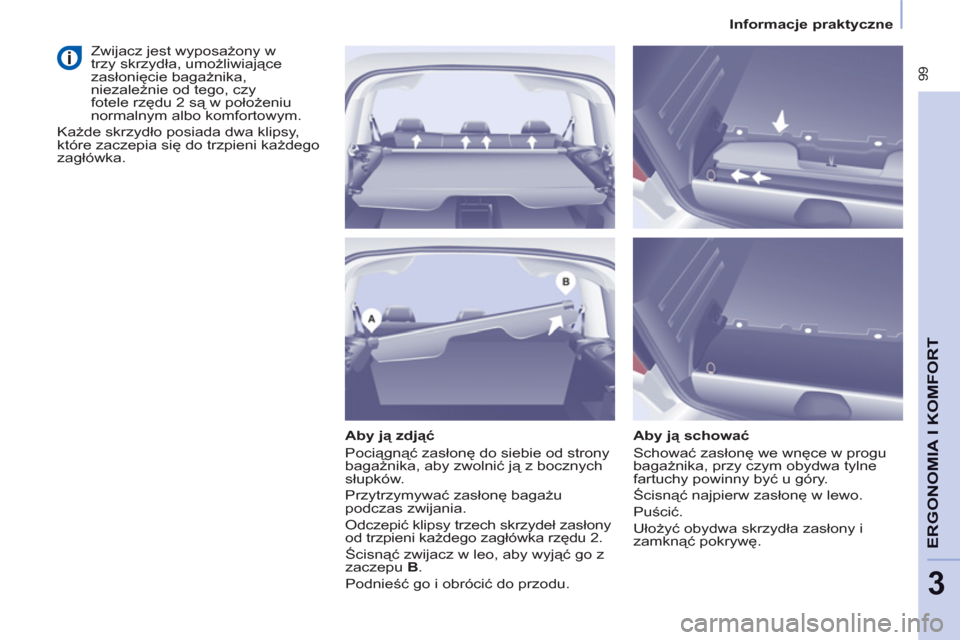

Aby ją zdjąć
Pociągnąć zasłonę do siebie od strony
bagażnika, aby zwolnić ją z bocznych
słupków.
Przytrzymywać zasłonę bagażu
podczas zwijania.
Odczepić klipsy trzech skrzydeł zasłony
od trzpieni każdego zagłówka rzędu 2.
Ścisnąć zwijacz w leo, aby wyjąć go z
zaczepu B .
Podnieść go i obrócić do przodu.
Aby ją schować
Schować zasłonę we wnęce w progu
bagażnika, przy czym obydwa tylne
fartuchy powinny być u góry.
Ścisnąć najpierw zasłon
ę w lewo.
Puścić.
Ułożyć obydwa skrzydła zasłony i
zamknąć pokrywę.


Zwijacz jest wyposażony w
trzy skrzydła, umożliwiające
zasłonięcie bagażnika,
niezależnie od tego, czy
fotele rzędu 2 są w położeniu
normalnym albo komfortowym.
Każde skrzydło posiada dwa klipsy,
które zaczepia się do trzpieni każdego
zagłówka.

100


Informacje praktyczne

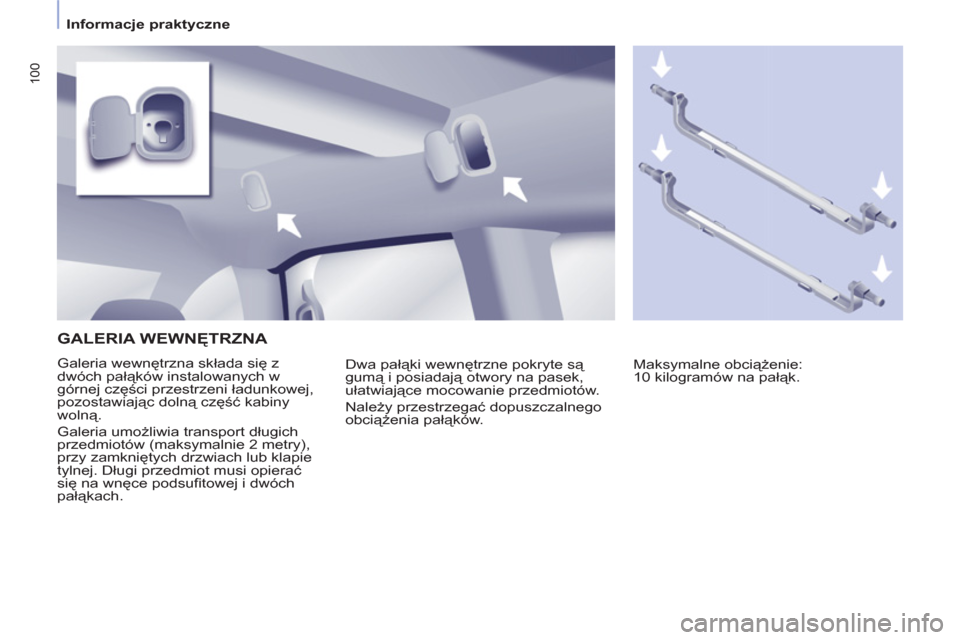

GALERIA WEWNĘTRZNA

Galeria wewnętrzna składa się z
dwóch pałąków instalowanych w
górnej części przestrzeni ładunkowej,
pozostawiając dolną część kabiny
wolną.
Galeria umożliwia transport długich
przedmiotów (maksymalnie 2 metry),
przy zamkniętych drzwiach lub klapie
tylnej. Długi przedmiot musi opierać
się na wnęce podsufi towej i dwóch
pałąkach. Maksymalne obciążenie:
10 kilogramów na pałąk. Dwa pałąki wewnętrzne pokryte są
gumą i posiadają otwory na pasek,
ułatwiające mocowanie przedmiotów.
Należy przestrzegać dopuszczalnego
obciążenia pałąków.

101
ERGONOMIA I KOMFOR
T
3


Informacje praktyczne


Galeria wewnętrzna nie jest
kompatybilna z Dachem Zénith.

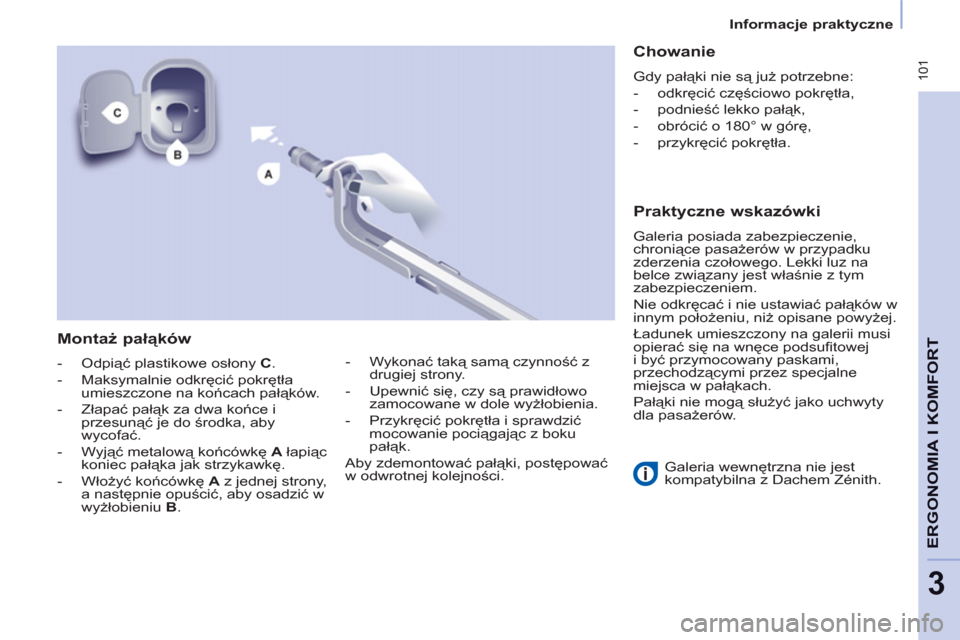

Montaż pałąków



- Odpiąć plastikowe osłony C .

- Maksymalnie odkręcić pokrętła
umieszczone na końcach pałąków.

- Złapać pałąk za dwa końce i
przesunąć je do środka, aby
wycofać.

- Wyjąć metalową końcówkę A łapiąc
koniec pałąka jak strzykawkę.

- Włożyć końcówkę A z jednej strony,
a następnie opuścić, aby osadzić w
wyżłobieniu B .


Chowanie

Gdy pałąki nie są już potrzebne:


- odkręcić częściowo pokrętła,

- podnieść lekko pałąk,

- obrócić o 180° w górę,

- przykręcić pokrętła.



Praktyczne wskazówki

Galeria posiada zabezpieczenie,
chroniące pasażerów w przypadku
zderzenia czołowego. Lekki luz na
belce związany jest właśnie z tym
zabezpieczeniem.
Nie odkręcać i nie ustawiać pałąków w
innym położeniu, niż opisane powyżej.
Ładunek umieszczony na galerii musi
opierać się na wnęce podsufi towej
i być przymocowany paskami,
przechodzącymi przez specjalne
miejsca w pałąkach.
Pałąki nie mogą służyć jako uchwyty
dla pasażerów.
- Wykonać taką samą czynność z
drugiej strony.

- Upewnić się, czy są prawidłowo
zamocowane w dole wyżłobienia.

- Przykręcić pokrętła i sprawdzić
mocowanie pociągając z boku
pałąk.
Aby zdemontować pałąki, postępować
w odwrotnej kolejności.

102

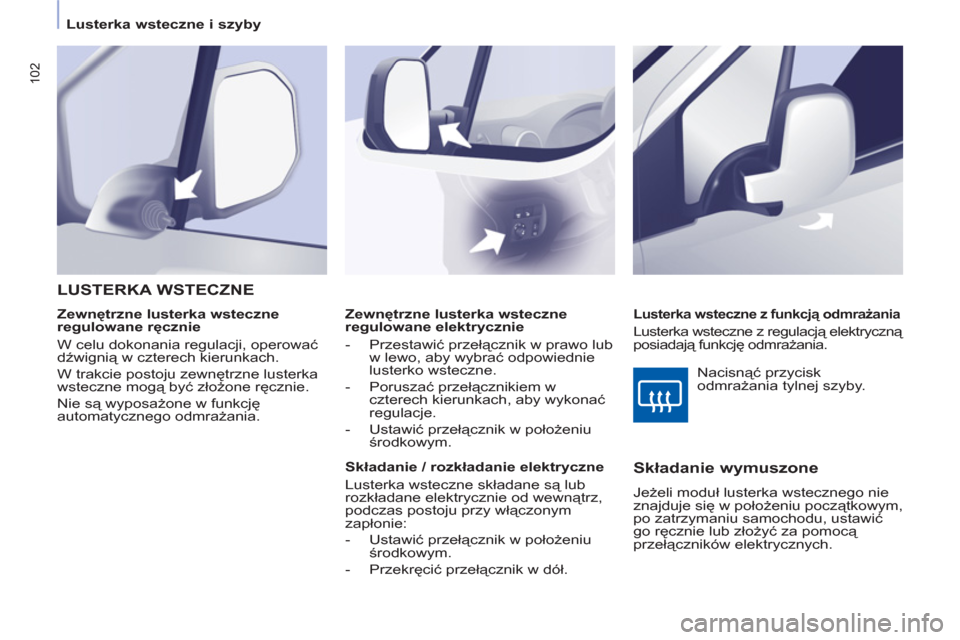

Lusterka wsteczne i szyby



Zewnętrzne lusterka wsteczne
regulowane elektrycznie


- Przestawić przełącznik w prawo lub
w lewo, aby wybrać odpowiednie
lusterko wsteczne.

- Poruszać przełącznikiem w
czterech kierunkach, aby wykonać
regulacje.

- Ustawić przełącznik w położeniu
środkowym.


Składanie / rozkładanie elektryczne
Lusterka wsteczne składane są lub
rozkładane elektrycznie od wewnątrz,
podczas postoju przy włączonym
zapłonie:


- Ustawić przełącznik w położeniu
środkowym.

- Przekręcić przełącznik w dół.



LUSTERKA WSTECZNE


Lusterka wsteczne z funkcją odmrażania

Lusterka wsteczne z regulacją elektryczną
posiadają funkcję odmrażania.


Zewnętrzne lusterka wsteczne
regulowane ręcznie
W celu dokonania regulacji, operować
dźwignią w czterech kierunkach.
W trakcie postoju zewnętrzne lusterka
wsteczne mogą być złożone ręcznie.
Nie są wyposażone w funkcję
automatycznego odmrażania.



Składanie wymuszone

Jeżeli moduł lusterka wstecznego nie
znajduje się w położeniu początkowym,
po zatrzymaniu samochodu, ustawić
go ręcznie lub złożyć za pomocą
przełączników elektrycznych. Nacisnąć przycisk
odmrażania tylnej szyby.
